工业框架式多工位物料操纵作业设备

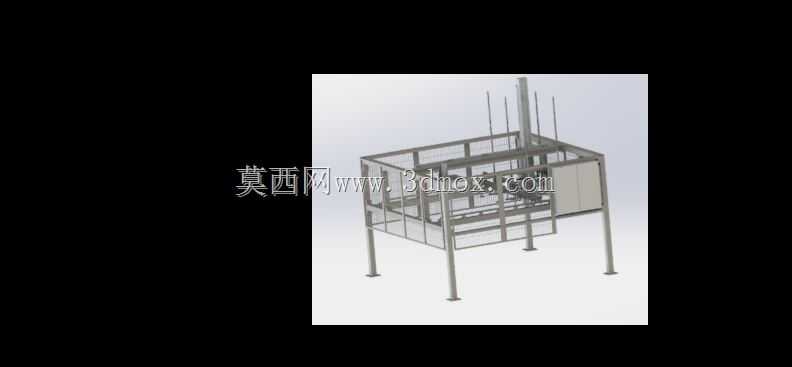

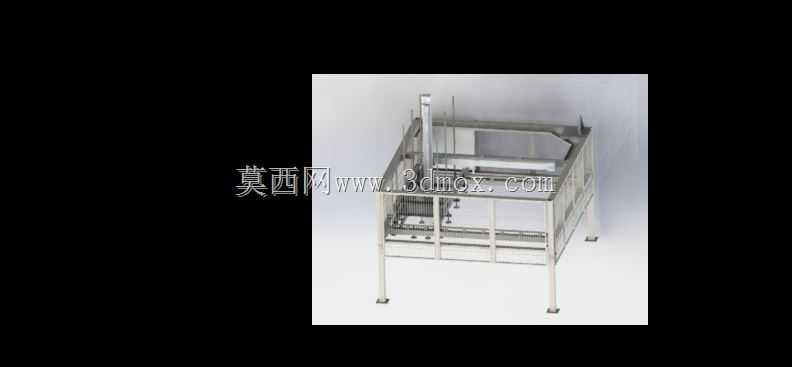

　　这套设备的整体框架采用标准工业铝型材搭配角件拼接搭建，四根落地支撑立柱底部配置可调脚杯，可在安装时根据现场地面平整度调整设备整体水平度，单根立柱的安装固定边界预留了直径14mm的膨胀螺栓安装孔位，设备整体占地尺寸控制在长1800mm、宽1200mm、高2200mm范围内，可适配多数中小型生产车间的线边工位安装需求，无需额外开挖地面基础，仅需平整硬化地面即可完成部署。框架上层预留了多组执行元件安装位，垂直方向排布的多根导向杆可根据实际作业需求加装夹取、移栽、检测类执行末端，框架中部的作业区域四周加装了可拆卸式防护网，既可以避免作业过程中人员误入设备运行区间引发安全事故，也不会遮挡操作人员对作业过程的观察视线，防护网采用快拆式卡扣固定，

　　日常维护时无需借助专用工具即可快速拆卸，方便对内部机构进行检修调整。设备侧面预留了电气元件安装板的固定位，可根据实际控制需求加装PLC、继电器、接线端子等电控组件，安装板采用导轨式固定结构，后续更换元件或者调整线路布局时操作十分便捷。框架下层预留了物料暂存台的安装空间，可搭配皮带线或者滚筒线实现待加工物料的自动上料，作业完成后的成品也可通过下层输送机构直接流转到下一道工序，无需额外配置中转搬运人员。从设计思路上看，这套设备采用模块化拼接思路，所有型材切割长度均采用标准系列尺寸，没有特殊定制的异形结构件，加工时仅需按照图纸切割对应长度的型材，搭配标准紧固件即可完成整体组装，大幅降低了加工制造成本与组装难度，

　　后期如果需要调整设备作业高度或者作业区间大小，仅需更换对应长度的型材即可完成改造，无需重新设计整体框架结构。在实际生产场景中，这类设备常被应用在3C电子零部件组装、小型五金件检测分拣、食品包装线辅助作业等场景中，可替代人工完成重复性的取放、对位、按压等操作，相比人工作业可保持长时间稳定的作业精度，不会因为疲劳作业出现操作失误，单台设备可覆盖1-2名操作人员的作业量，适合在节拍固定、重复性高的流水线工位部署。设备顶部预留了气源处理元件的安装位，可搭配气动执行元件完成夹取、升降等动作，气源接口采用标准快插接头，现场部署时仅需接入厂区统一压缩空气管路即可使用，无需额外配置独立气源。框架的所有型材连接处均加装了内置角码，

　　相比外置角件的连接方式，外观更加整洁，同时连接强度也能满足高速运行下的刚度需求，不会因为执行机构频繁往复运动出现框架晃动的问题，设备运行时的整体振幅可控制在0.2mm以内，能够满足高精度对位作业的稳定性要求。设备的操作侧预留了人机界面安装位，可根据需求加装触控屏或者按钮盒，操作人员可在设备正面直接完成参数调整、启停控制等操作，无需绕到设备侧面操作，符合人机工程学设计要求，长时间操作也不会产生额外的疲劳感。
