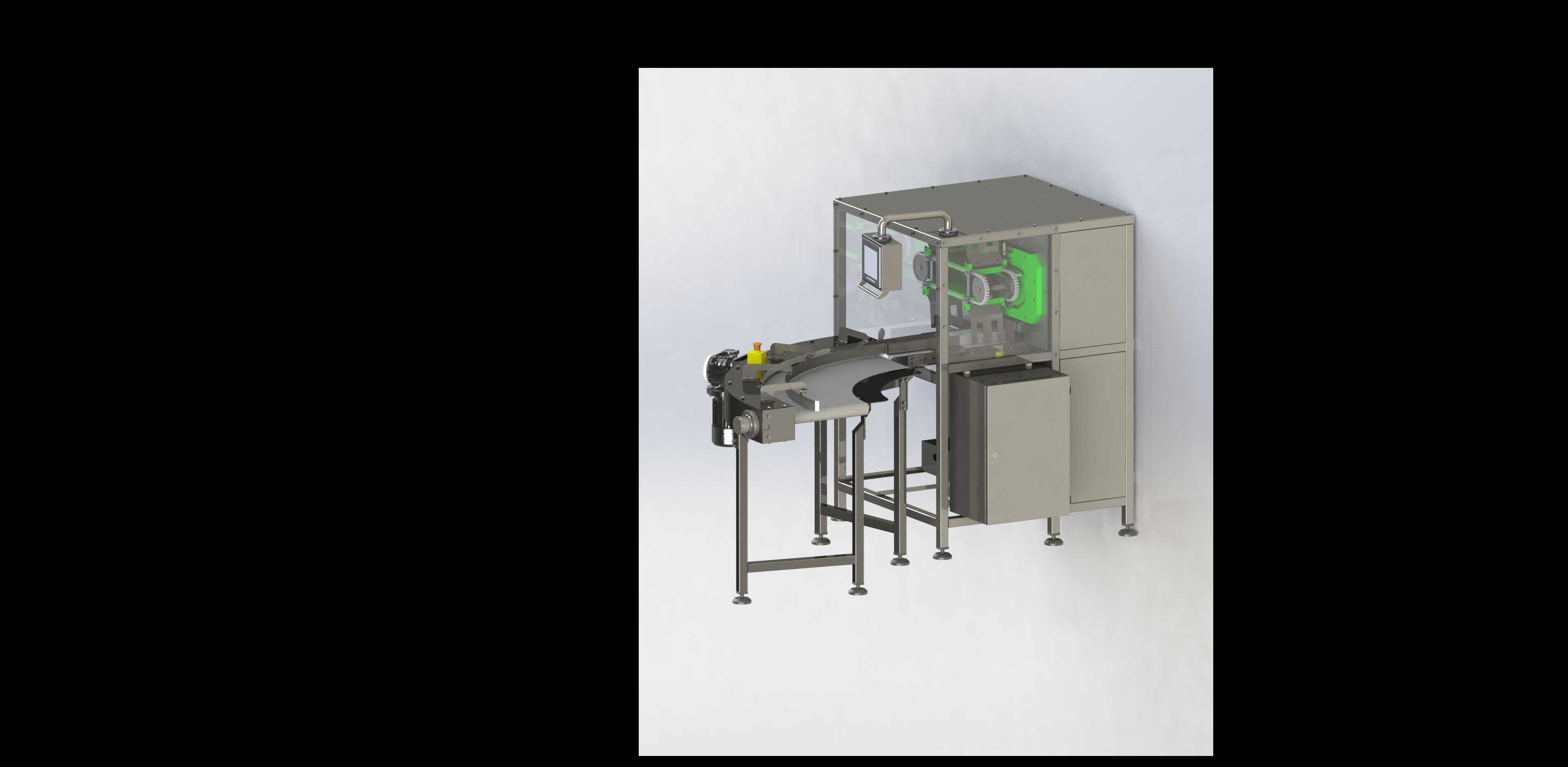

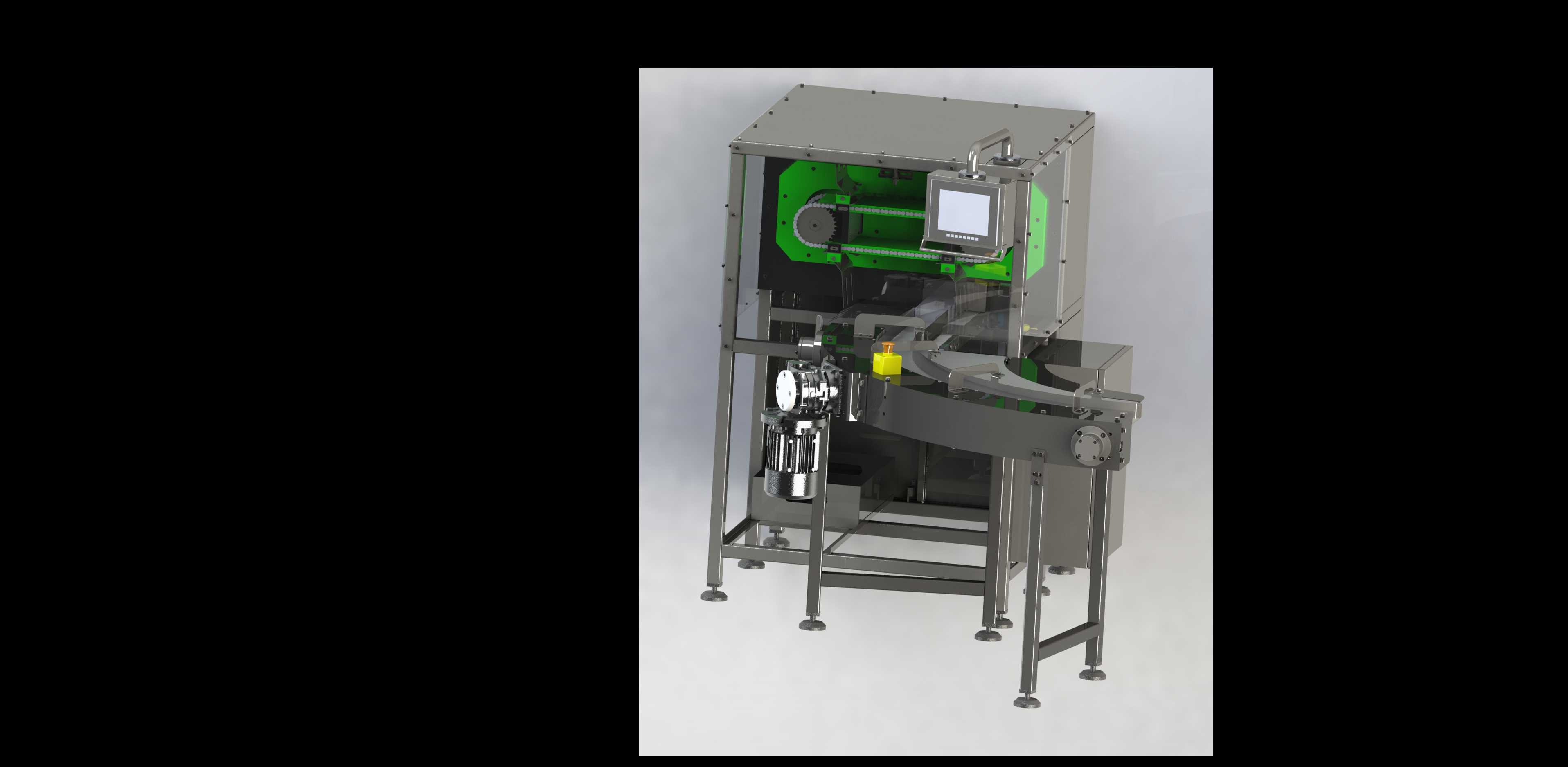

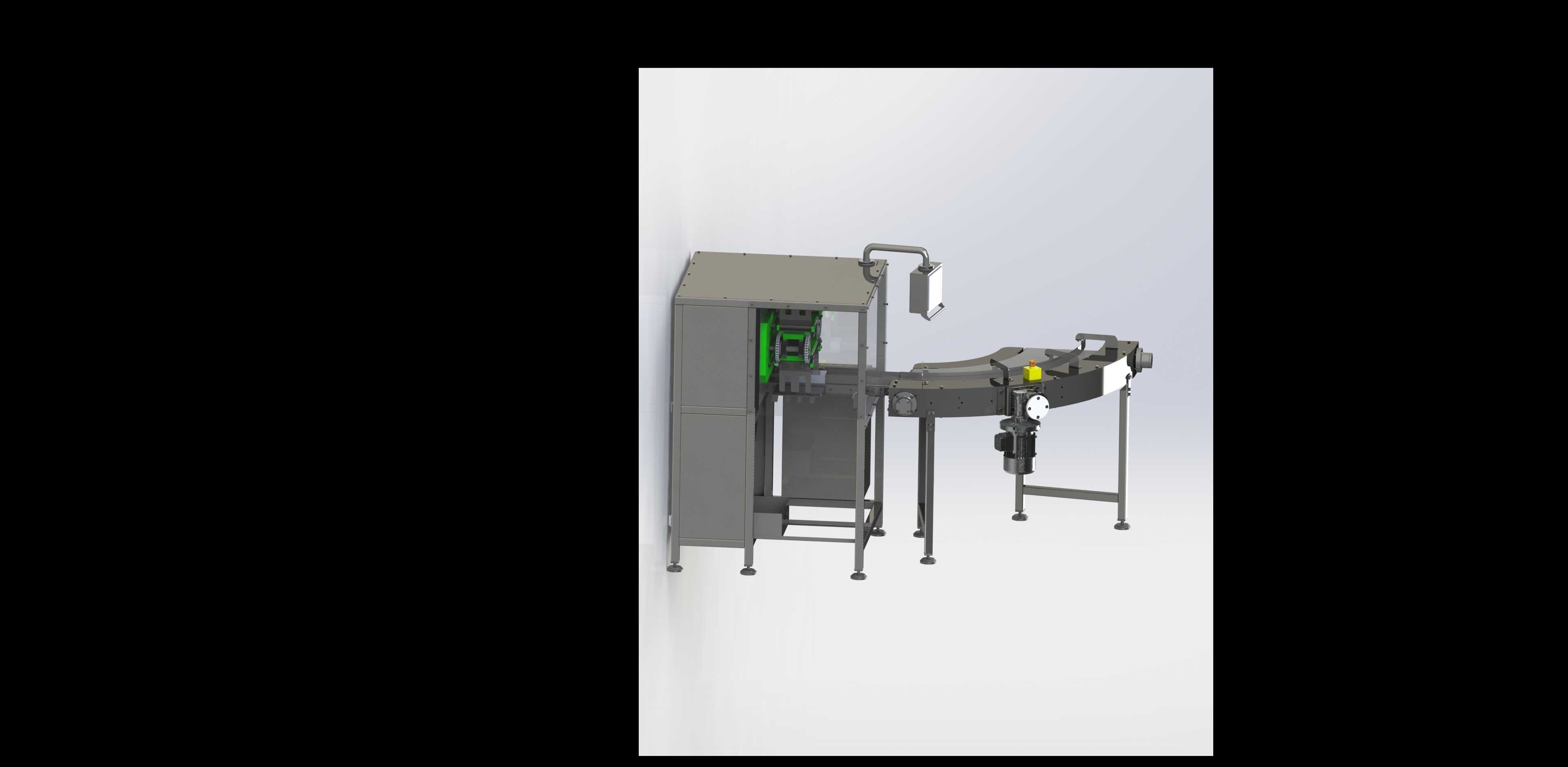

在线式瓶身检测机器人卡工位设备

　　这套设备主要面向快消品瓶装生产线的在线检测环节，适配日化、食品、医药行业的瓶装产品外观、标识、装配缺陷的全检工位，直接对接现有链板输送线，无需大幅改动原有产线布局即可完成加装。设备整体采用立式框架结构，底部设置可调脚杯支撑，可适配车间地面不平整的安装场景，安装时需预留左右两侧输送线对接空间，前方预留操作维护通道，整体占地宽度约1.2米，深度约0.8米，高度约1.8米，框架采用304不锈钢方管焊接成型，外封钣金做拉丝处理，满足食品医药车间的卫生清洁要求，无卫生死角，可直接用冲洗方式做日常清洁。

　　从功能布局来看，设备分为进料导向段、检测工位段、出料分送段三个核心部分，进料段设置可调导向栏，可根据不同瓶径调整导向间距，适配直径30mm到120mm的圆瓶、方瓶产品，瓶体进入检测工位后，由侧边的夹持旋转机构带动瓶体匀速转动，配合上方安装的工业视觉相机完成360度全周图像采集，检测内容包含瓶身标签贴附位置偏差、标签破损、喷码缺失、瓶盖装配松紧度、瓶身外观凹坑瑕疵等，检测判定的不合格品会在出料段由配套的拨瓶机构送入不合格品收集通道，合格品则顺着输送线流入下一道工序。

　　设计过程中优先考虑了产线的兼容性，夹持旋转机构的夹头采用快拆结构，更换不同规格产品时仅需更换对应夹头，调整导向栏间距即可完成换型，单批次换型时间可控制在15分钟以内。设备上部设置嵌入式触控显示屏，可直接在屏上完成检测参数调整、不合格品类型统计、运行状态监控，显示屏安装角度做了15度倾斜设计，符合现场操作人员站立操作的视线高度，无需弯腰或抬手即可完成操作。设备内部的电气元件全部安装在机架后侧的密封电气仓内，电气仓设置散热通风口并加装防尘滤网，避免车间粉尘进入影响元件寿命，布线全部采用线槽规整排布，强弱电分离走线，减少信号干扰对视觉检测精度的影响。

　　输送对接部分采用与主流链板输送线一致的侧边安装接口，可直接与线体的机架通过螺栓连接，输送面高度可在850mm到1100mm范围内调整，适配不同高度的现有产线。检测工位的光源采用环形漫射光源，安装在相机下方，可避免瓶身曲面反光造成的图像过曝问题，光源亮度可根据瓶身材质、标签颜色做无级调整，保证不同材质产品都能采集到清晰的图像。设备的旋转驱动采用伺服电机控制，可根据产线输送速度调整瓶体旋转转速，保证在高速产线（最高适配120瓶/分钟的线速）下也能完成全周图像采集，不会出现漏检区域。

　　机架底部的脚杯调节行程为50mm，安装时可通过调整脚杯保证设备整体水平，避免瓶体输送过程中出现倒瓶、卡瓶问题，设备与输送线对接处设置过渡板，过渡板与输送链板的间隙控制在2mm以内，避免小直径瓶体在对接处卡滞。设备的安全防护方面，检测工位两侧设置透明亚克力防护门，防护门配备安全联锁开关，门打开时设备自动停止旋转机构运行，避免维护过程中发生机械伤害，防护门采用快拆铰链连接，清洁时可直接打开无遮挡，方便清理工位内部的碎瓶、污渍。

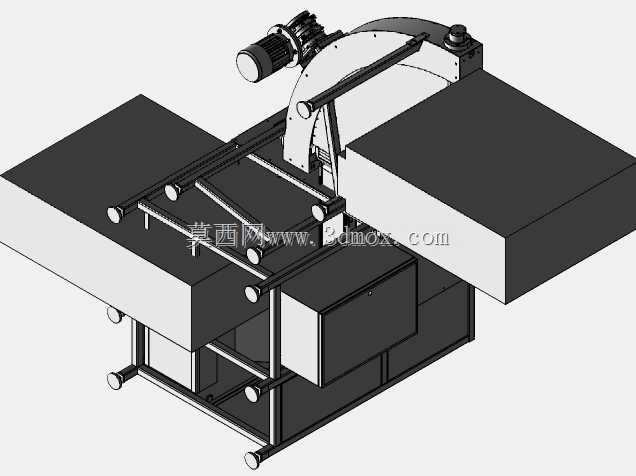

　　从建模细节来看，这套模型完整还原了设备的所有结构细节，包含所有紧固件、管线排布示意、调节机构的运动行程，可直接用于产线布局仿真、设备改造方案演示，也可作为同类检测设备的设计参考框架，建模时对标准件做了简化处理，保留安装接口与外形尺寸，方便设计人员直接替换对应标准件模型完成自身方案的快速搭建。
