Y型分叉式流体换向输送管路结构

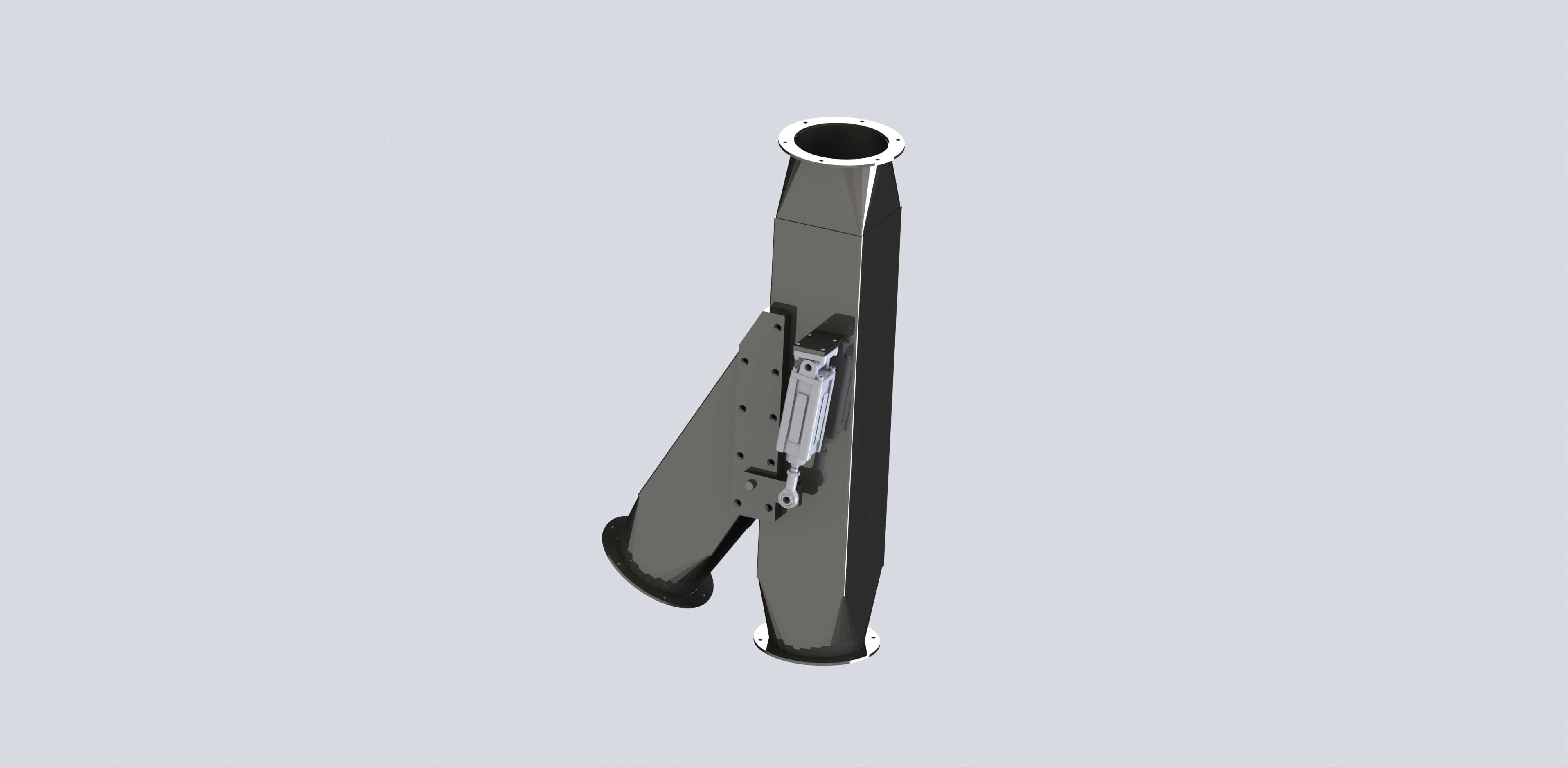

　　在粉体输送、颗粒物料转运以及部分低压流体输送的工业场景中，这类Y型分叉管路结构是实现单路进料双路出料换向的核心部件，常见于粮食加工、建材配料、化工粉体输送以及环保除尘的物料分流环节，能够在不中断主路物料输送的前提下，通过配套的翻板启闭结构完成物料流向的切换，避免管路拆装带来的生产停滞与物料泄漏风险。从实际使用场景来看，这类结构多安装在重力落料的管路末端或者低压气力输送的支路节点，依靠物料自身重力或者低压气流的推送完成输送，不需要额外配置动力驱动部件，仅需在侧面的安装位配套小型气缸或者手动拨杆，即可控制内部翻板的偏转角度，实现两个出料口的通断切换，相比三通球阀类的换向部件，这种开式结构的通流截面更大，不容易出现大颗粒物料卡滞的问题，尤其适合输送粒径不均、含有少量纤维杂质的物料。

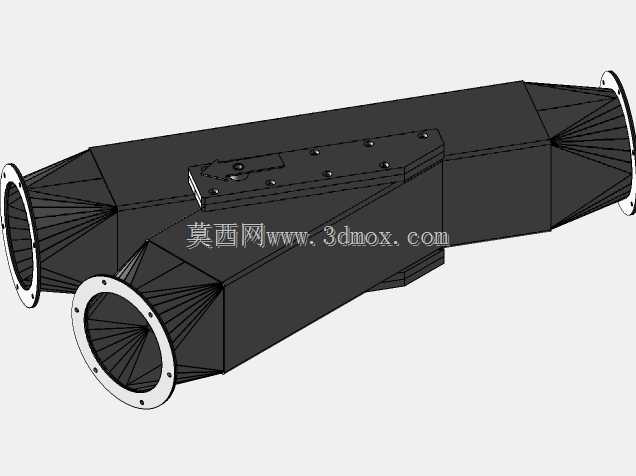

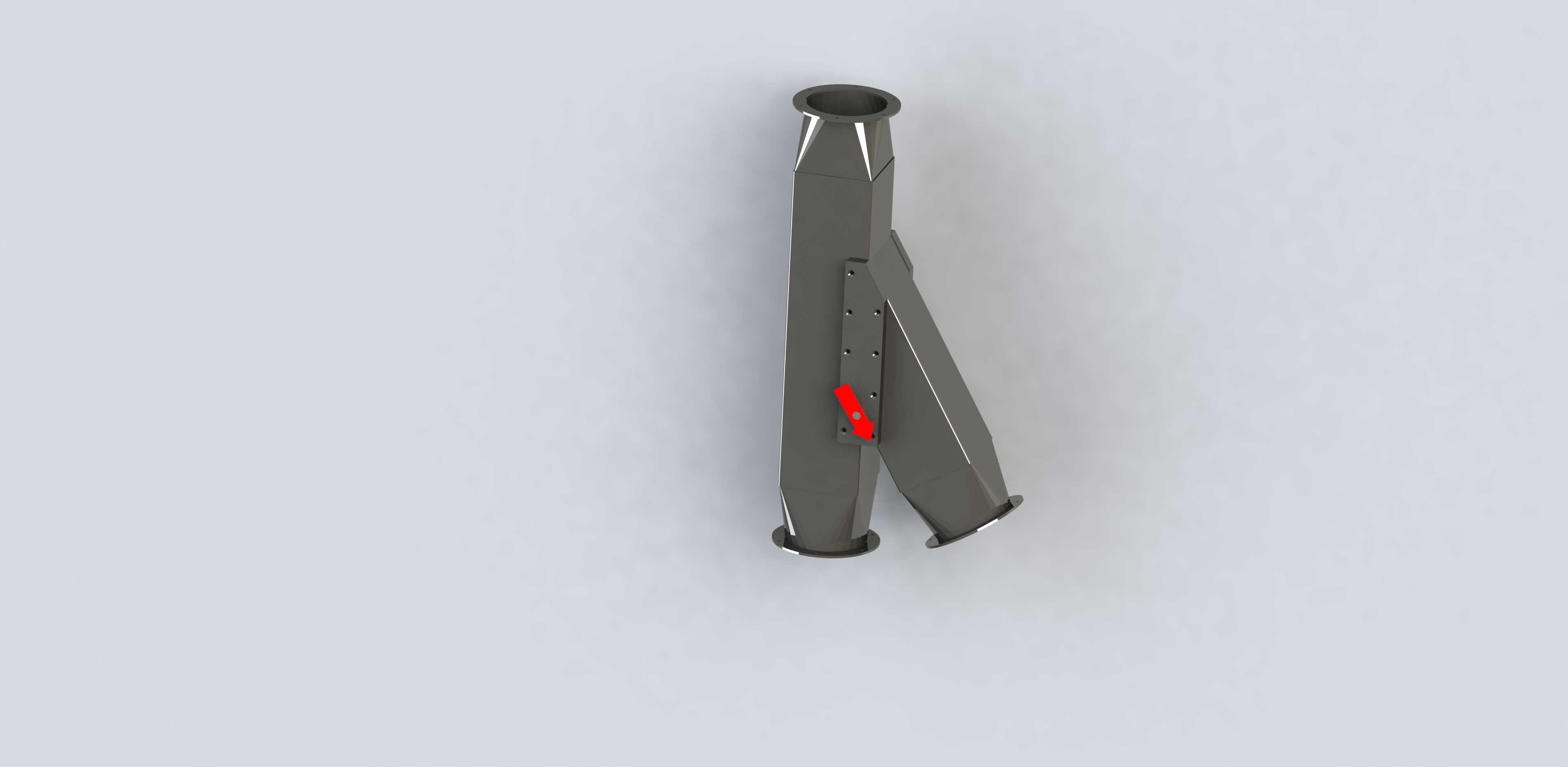

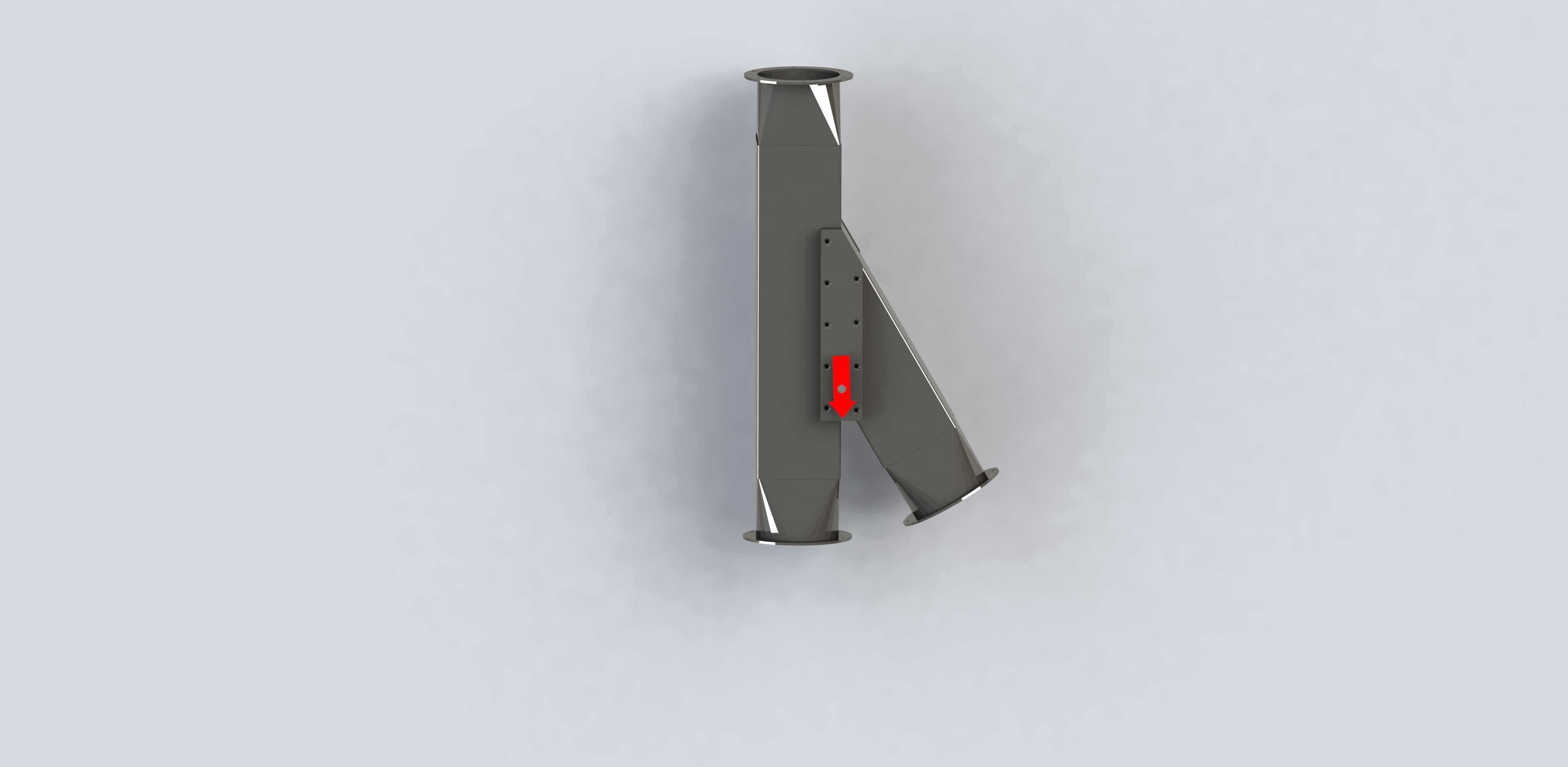

　　从结构设计的角度来看，整个部件采用等径主管搭配斜向支管的布局，主管保持竖直走向，支管与主管的夹角控制在30度左右，这个角度是经过实际物料输送验证的合理区间，角度过小会导致支管出料时物料与管壁的摩擦阻力过大，容易出现积料堵管的问题，角度过大则会让整个部件的横向安装尺寸超出常规管路的布置边界，增加现场安装的空间占用。主管与支管的连接位置采用圆弧过渡的焊接结构，避免直角连接处出现物料堆积的死角，所有与物料接触的内壁都做了打磨顺滑处理，减少物料流动时的阻力，也能降低长期输送过程中管壁的磨损速率。侧面预留的长条安装孔是用于固定内部翻板的转轴与驱动连接件，孔位的间距经过公差匹配，能够保证转轴转动时没有卡滞，同时转轴与管壁之间的密封间隙控制在0.2mm以内，既不会因为间隙过大出现细粉料泄漏，也不会因为间隙过小导致转动时出现摩擦异响。

　　在安装边界方面，主管上下两端的法兰接口采用统一的通径设计，能够直接与同规格的标准输送管路对接，不需要额外配置变径接头，支管端部的法兰与主管法兰参数保持一致，现场安装时不需要区分接口规格，降低安装出错的概率。整个部件的安装固定依靠主管外壁的两个安装耳板，耳板上的螺栓孔位置与现场的支架安装孔位匹配，安装时只需要将主管竖直固定，保证支管的朝向与预设的出料方向一致即可，不需要额外调整安装角度。部件的壁厚根据输送物料的磨损特性做了针对性匹配，常规物料输送场景下采用3mm壁厚的板材卷制焊接即可，若是输送矿石粉、石英砂这类磨损性较强的物料，可在主管与支管的易磨损位置额外粘贴耐磨衬板，延长部件的整体使用寿命。

　　实际使用过程中，这类结构的维护成本极低，因为没有复杂的传动部件，日常只需要定期检查转轴位置的密封件是否出现磨损，翻板表面是否出现物料粘结即可，不需要做频繁的拆解保养。在设计建模过程中，需要重点关注主管与支管的相贯线处理，相贯位置的焊缝要做连续满焊处理，避免出现焊缝缝隙导致的粉料泄漏，同时翻板的尺寸要与管路内径做精准匹配，翻板关闭时与管壁的贴合间隙控制在1mm以内，保证换向时的密封效果，避免两个出料口出现串料的问题。另外，翻板的转轴位置要做偏心设计，让物料下落时的冲击力能够辅助翻板压紧在密封面上，不需要额外施加过大的锁紧力即可保证关闭状态的密封性，降低驱动部件的负载要求。
