框架式涂布施胶执行机构结构设计

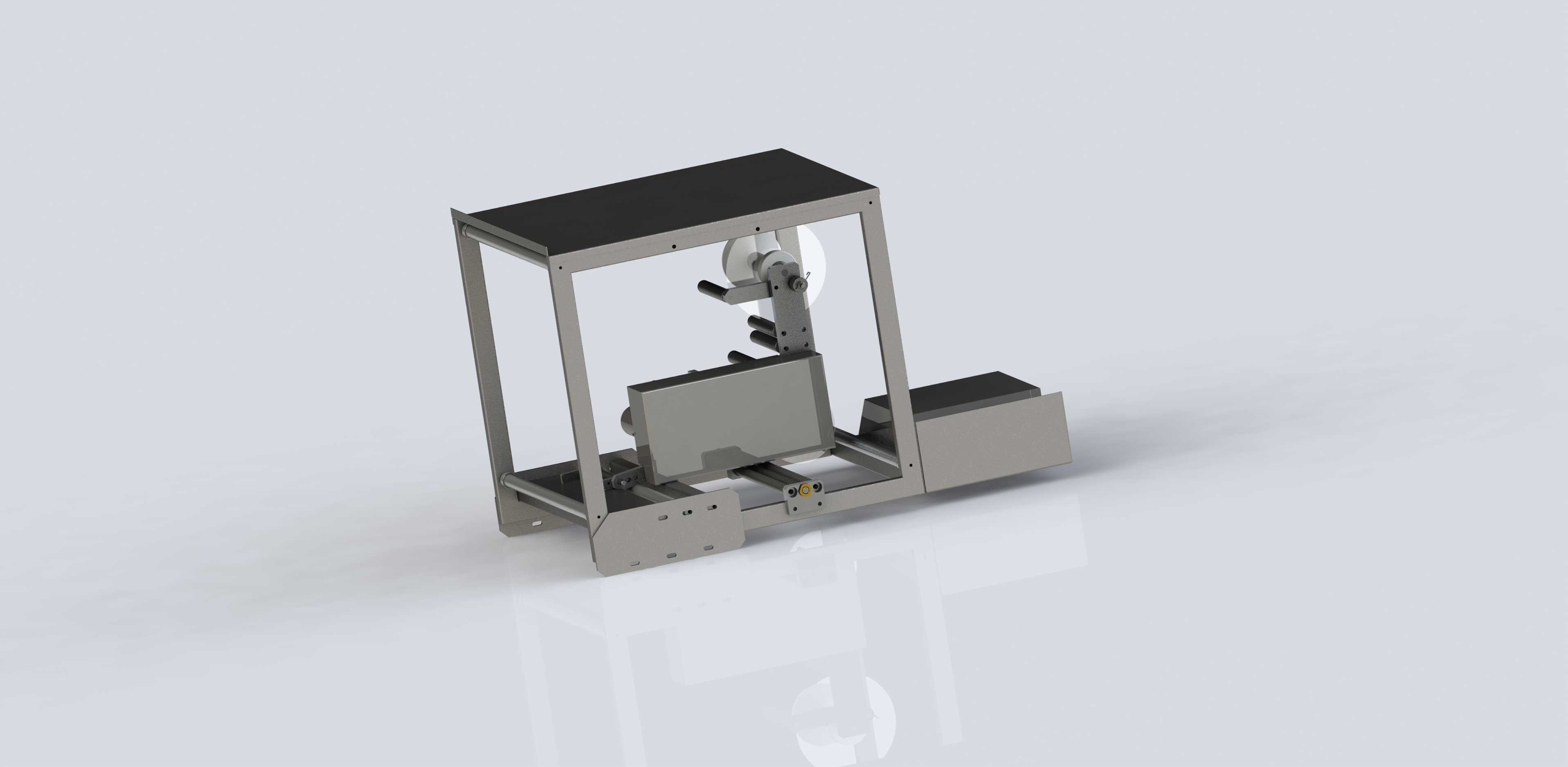

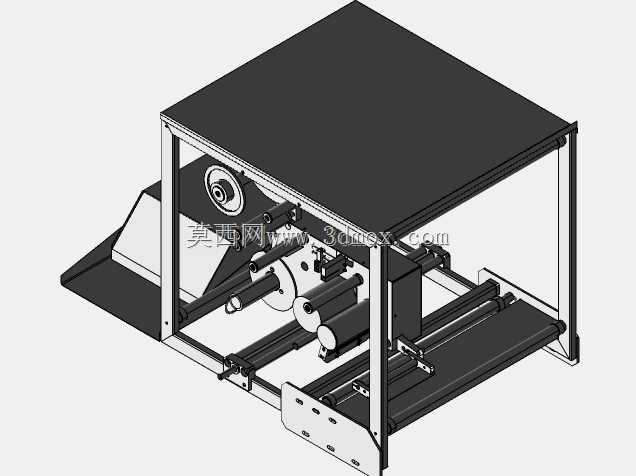

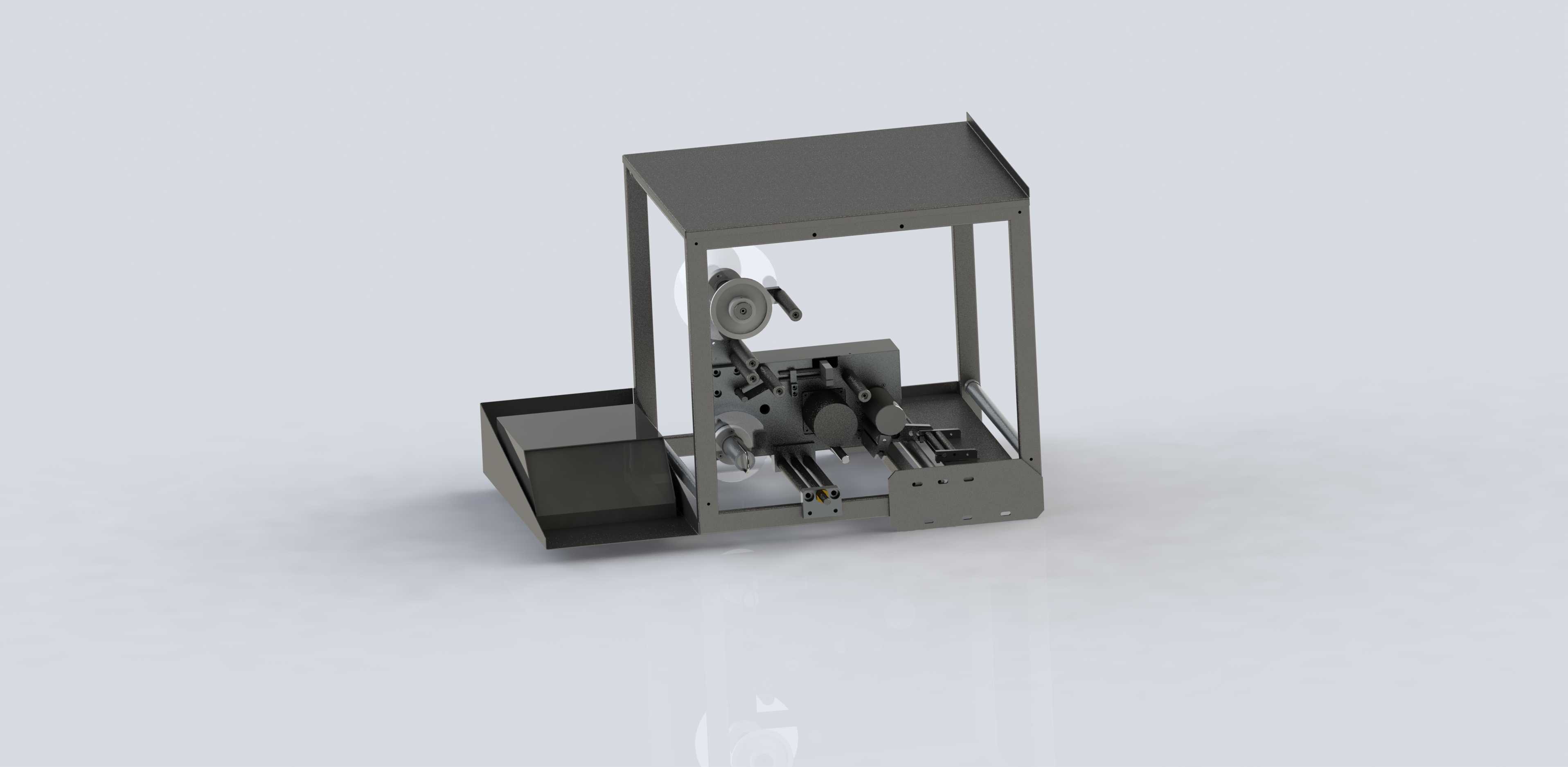

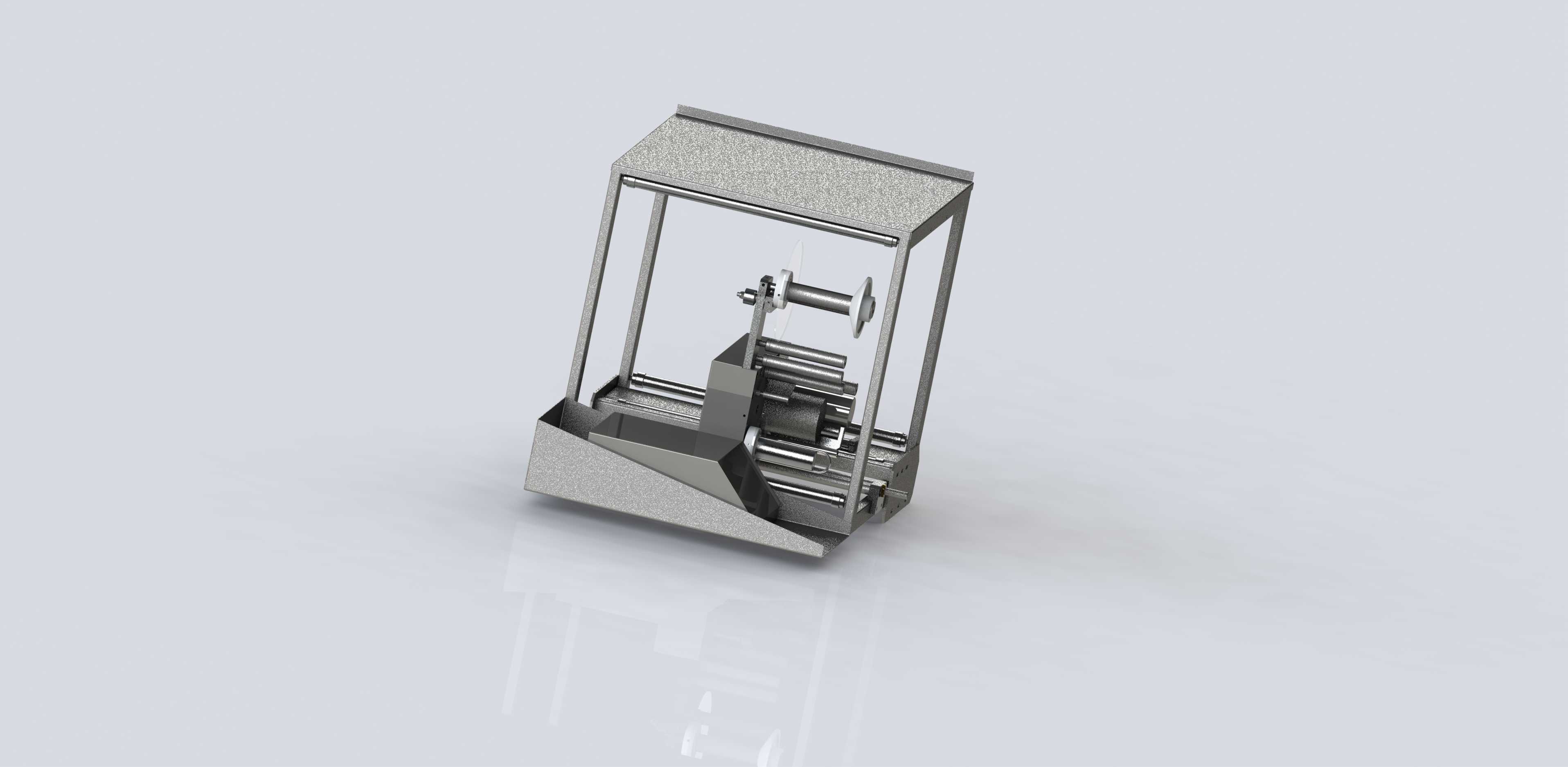

　　这套框架式涂布施胶执行机构，主要面向窄幅卷材的表面涂覆作业场景，常见于小型标签生产、电子辅料精密涂布、实验型涂覆设备的功能端搭载，区别于宽幅工业产线的大型涂布头，该结构更适配小批量、多规格的柔性生产需求，可直接集成到现有小型卷绕设备的工位段，无需对原有设备主体做大规模改造。从结构布局来看，整体采用立式方通框架作为承载主体，框架上下端面做铣平处理，保证各安装面的平面度公差控制在0.05mm以内，避免辊系安装后出现平行度偏差导致的涂覆厚度不均问题。框架底部设置斜向集料导槽，涂覆过程中滴落的多余胶液可沿导槽斜面汇集至回收端，减少胶液浪费同时避免污染设备其他传动部件。核心工作组件集中布置在框架中部空间，其中涂覆辊采用偏心可调安装结构，

　　通过侧端的调节旋钮可微调涂覆辊与基材支撑辊的间隙，调节范围覆盖0.02mm到0.5mm区间，可适配不同粘度的涂覆介质以及不同厚度的基材，调节位置设置刻度标识，方便操作人员快速对位参数，无需反复试涂校准。基材输送路径上设置多组导向光轴，光轴表面做硬铬镀层处理，表面粗糙度达到Ra0.8以下，减少基材走带过程中的摩擦阻力，同时避免光轴长期接触胶液出现锈蚀卡滞问题，导向轴两端采用带座深沟球轴承支撑，轴承座预留腰型安装孔，可微调导向轴的平行度，保证基材走带过程中不出现跑偏、起皱问题。胶液供给端设置在涂覆辊侧上方的卷轴位置，该卷轴用于安装卷状胶膜或者导流胶带，通过走带速度同步带动胶膜匀速进给，将胶液均匀转移到涂覆辊表面，相比传统的浸胶式供胶，

　　这种结构可大幅减少胶液的暴露面积，降低溶剂类胶液的挥发速度，同时减少胶液中混入杂质的概率。设计过程中充分考虑了日常维护的便捷性，所有辊轴组件均采用快拆式锁紧结构，松开侧端的锁紧螺母即可将辊轴整体抽出，无需拆解整个框架结构，方便定期清理辊面残留的固化胶层，也可快速更换不同表面粗糙度的涂覆辊以适配不同的涂覆工艺要求。安装边界方面，整体框架的外接安装孔位设置在底部四个角点，孔位间距兼容常规小型实验设备的安装基板尺寸，整体高度控制在320mm以内，宽度210mm，深度180mm，不会占用过多的工位安装空间，框架上端面预留了防护罩安装孔位，可根据作业需求加装透明亚克力防护罩，避免涂覆过程中胶液飞溅，同时不影响操作人员观察内部涂覆作业状态。

　　结构受力层面，框架侧端的板材厚度选用4mm冷轧钢板，焊接后做去应力退火处理，避免长期受力出现框架变形，所有连接位置的螺丝均采用内六角圆柱头螺丝，沉头安装保证外表面无凸起结构，减少积胶死角。走带路径的设计上特意将基材的入料角度设置为15度倾斜入料，可减少基材与导向辊的包角，降低走带张力需求，适配更薄的柔性基材涂覆作业，避免张力过大导致基材拉伸变形。涂覆辊的驱动端预留了同步轮安装位，可根据设备整体的传动方案选择同步带传动或者直接连接微型伺服电机，也可适配被动涂覆方案，通过基材走带的摩擦力带动涂覆辊转动，适配不同成本定位的设备搭载需求。
