壁挂式银行自助服务终端结构设计

　　这款壁挂式银行自助服务终端，主要部署在银行网点24小时自助服务区、社区便民服务点、商圈临街墙面点位，区别于传统落地式ATM设备，它不占用地面通行空间，对于面积局促的社区网点、老旧商圈服务点来说，能大幅提升空间利用率，避免设备挤占人行通道带来的通行阻碍。从实际使用场景来看，这类终端主要承接非现金类自助业务，包括账户余额查询、交易明细打印、转账汇款、生活缴费、凭证回单打印等轻量化业务，分流柜台人工业务压力，减少用户排队等待时长，部分升级版本还可集成银行卡发卡、存折补登功能，覆盖多数个人高频非现业务需求。

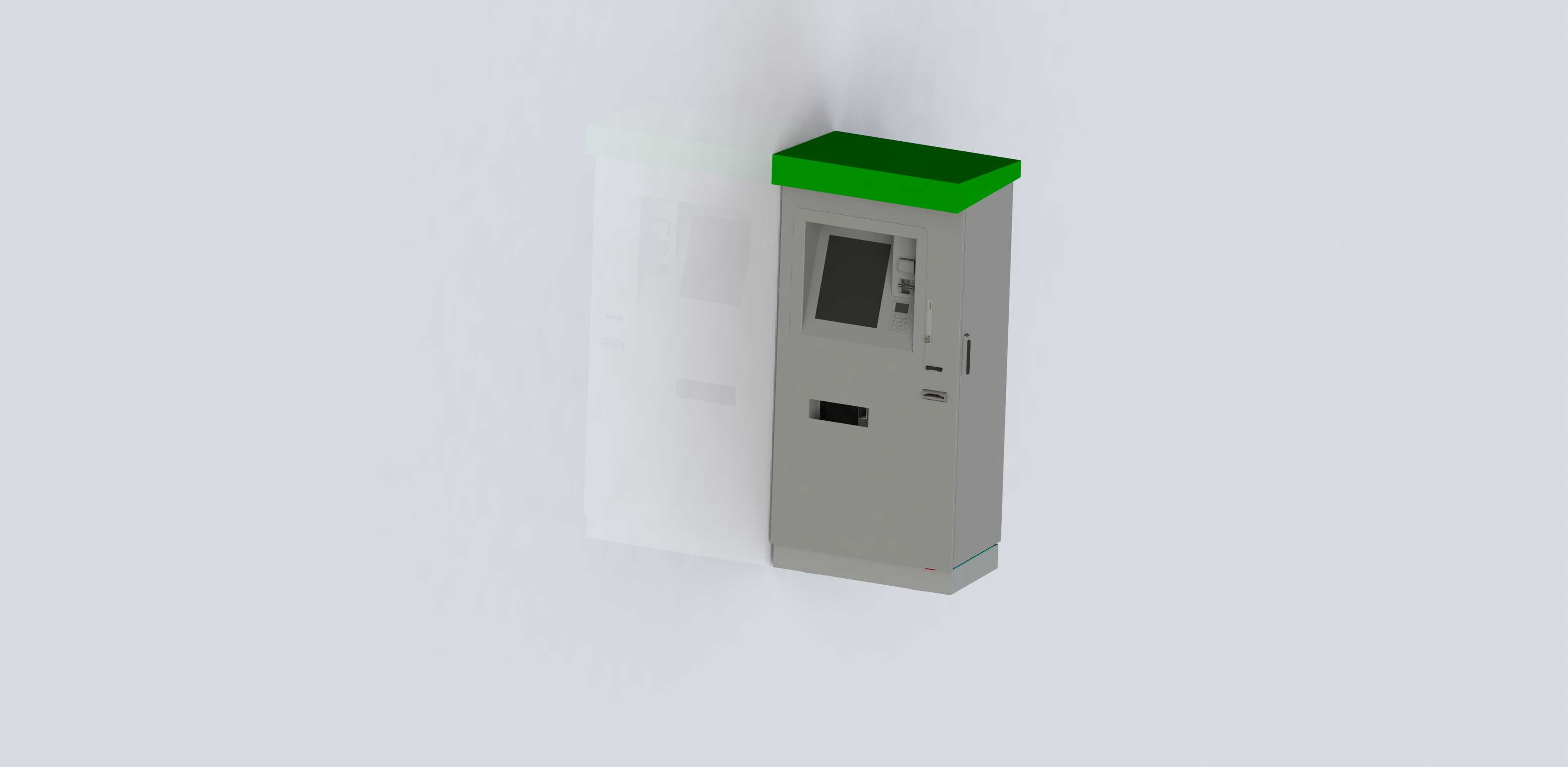

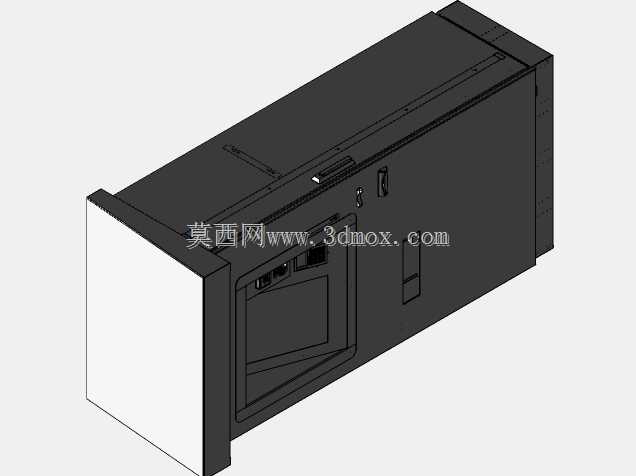

　　从结构设计思路来看，整机采用壁挂安装的受力逻辑，背部预留整块壁挂安装贴合面，对应墙面需提前预埋承重钢挂板，安装时将设备背部挂槽与墙面挂板对位卡合后，再通过底部锁止螺栓完成固定，安装完成后设备与墙面间隙控制在10mm以内，既避免缝隙积灰，也防止外力撬动设备。整机外壳采用1.5mm厚冷轧钢板折弯焊接成型，表面做户外级喷塑处理，顶部设置向前延伸的防水檐，即使部署在半户外的临街墙面点位，也能阻挡雨水顺着墙面流入设备接缝，适配半户外无雨棚的安装场景。

　　设备正面操作区域做了人体工学适配，操作屏幕的中心高度距离安装完成面约1450mm，适配多数成年用户站立操作的视线高度，屏幕下方依次设置凭条出口、银行卡插卡口、身份证识别区、密码键盘区域，各操作模块的间距预留足够的手指操作空间，避免操作时误触相邻模块。密码键盘区域做了内凹处理，周边设置防窥挡边，用户输入密码时可遮挡周边视线，提升操作安全性。设备下部设置带锁的维护舱门，日常运维时打开舱门即可完成凭条纸更换、模块检修、故障排查，无需将整机从墙面拆下，降低运维难度。

　　从安装边界来看，设备安装时需保证前方预留至少900mm的操作空间，满足用户站立操作以及轮椅使用者的回转需求，设备左侧预留300mm以上的侧向空间，方便运维人员打开侧部维护盖板开展作业，设备顶部距离吊顶或上方障碍物至少预留200mm空间，满足设备内部散热气流的流通需求。内部结构采用分层模块化设计，上层为主控单元安装区，中层为交互模块安装区，下层为电源及走线区，各模块通过导轨式安装支架固定，更换故障模块时只需松开对应固定螺丝即可抽拉取出，无需拆解整机外壳，大幅缩短故障维修时长。设备内部走线全部沿侧边走线槽布置，强弱电走线分离间隔50mm以上，避免强电信号对通讯模块产生电磁干扰，保证交易数据传输稳定。

　　考虑到公共场景的使用需求，设备外露的边角全部做R5圆角处理，避免尖锐边角磕碰过往行人，屏幕采用6mm厚钢化玻璃覆盖，抗冲击性能满足公共区域使用要求，防止人为恶意破坏造成屏幕损坏。设备前部设置人体感应模块，当用户靠近到800mm距离时自动唤醒屏幕进入操作界面，用户离开后自动进入待机节能状态，降低长期运行的能耗。
