立式自助金融服务终端外观结构设计

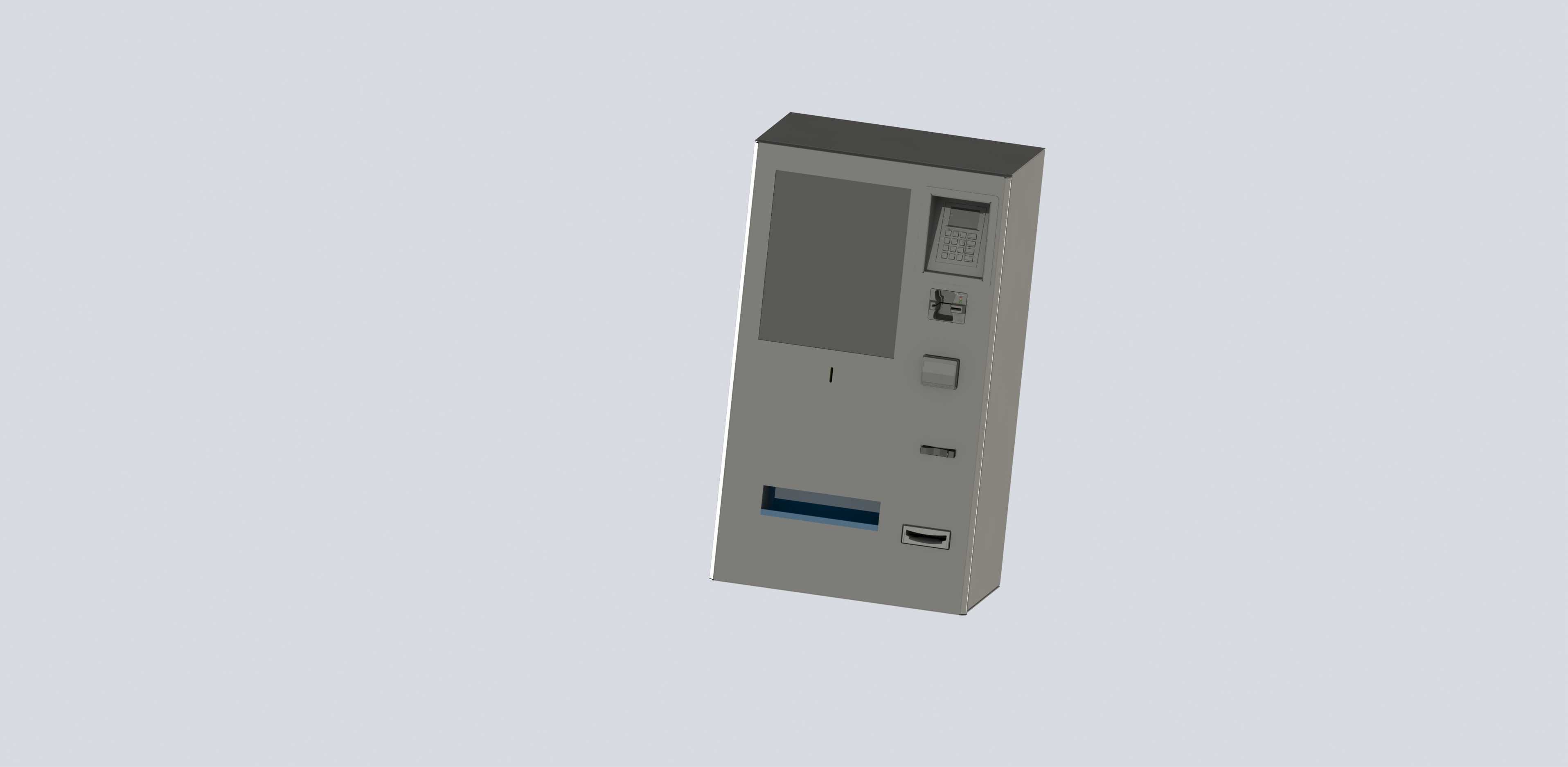

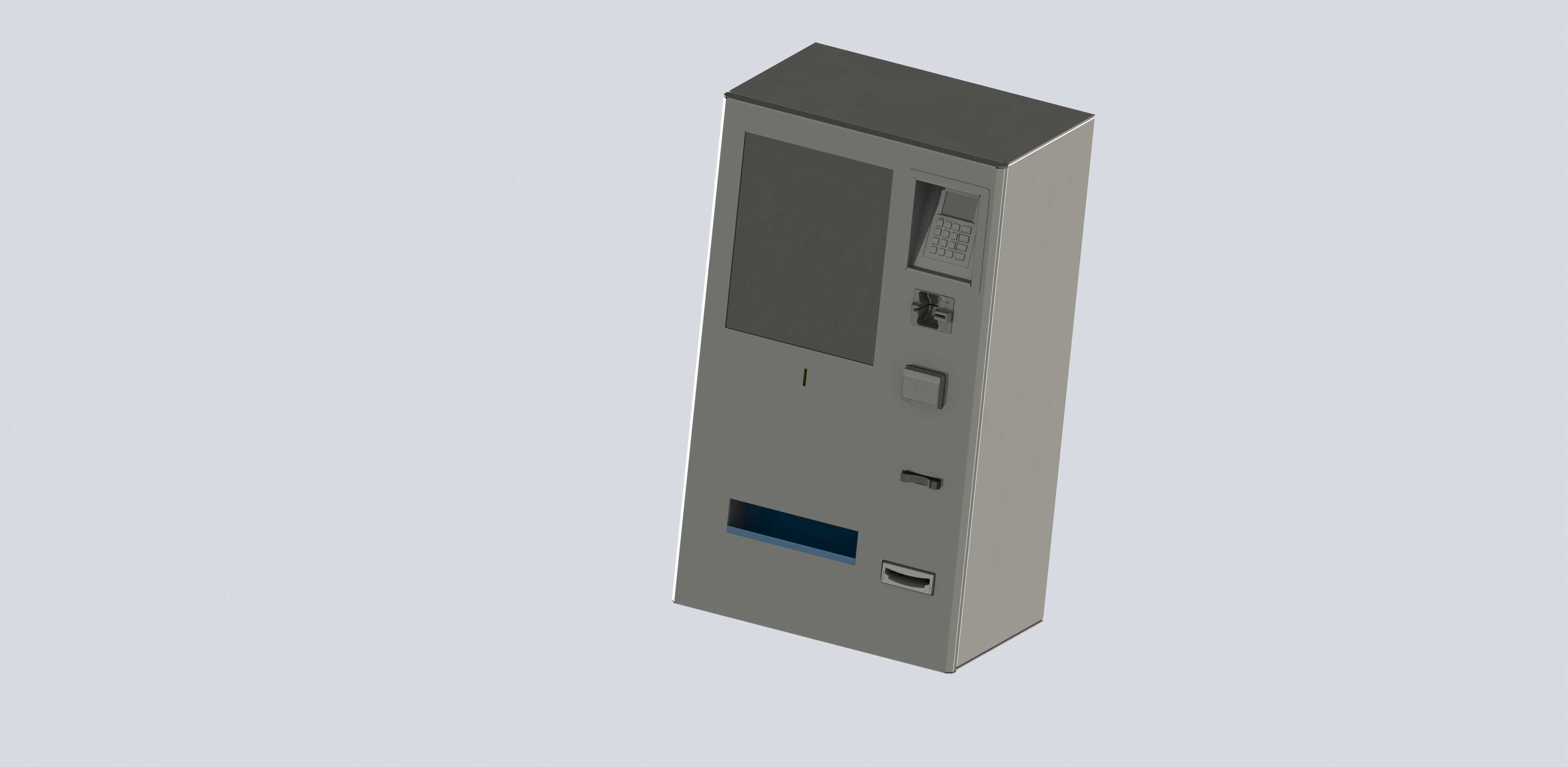

　　日常在银行网点、商圈临街网点、社区服务站、政务服务大厅布设的立式自助服务设备，核心作用是分流柜面人工业务压力，让用户无需排队即可完成账户查询、转账汇款、现金存取、凭证打印、密码修改等高频金融业务，部分适配场景的机型还可拓展生活缴费、政务办理、发票打印等跨领域服务功能，是线下金融服务触点延伸的核心硬件载体。从结构设计逻辑来看，这类立式设备首先要兼顾公共场景下的使用可靠性与操作友好性，整体采用立式落地结构，整机重心靠下，底部预留配重安装空间，避免人员倚靠、意外碰撞时出现倾覆风险，安装时仅需平整硬化地面即可放置，无需额外做地面锚固处理，适配绝大多数公共区域的布设条件。设备正面操作区域按照人机工程学逻辑做分区布局，

　　上部区域设置大尺寸操作显示屏，屏幕安装倾角经过反复校核，适配150cm至185cm身高区间的站立操作视角，避免长时间操作出现颈部疲劳，屏幕旁侧集成密码键盘、非接感应区、生物识别模块，操作路径符合多数用户的右手操作习惯，减少操作过程中的手部移动距离。中部区域设置凭条出口、插卡口、现金存取口，各功能口的高度设置在站立时手臂自然下垂可轻松触及的区间，现金存取口做了防夹、防异物滞留的结构设计，插卡口内置防侧录装置的安装位，可适配不同安全等级的防护配件加装需求。下部区域为设备维护舱门，采用防盗锁具锁定，舱内预留主机、现金钞箱、电源模块、散热组件的安装位，维护人员打开舱门即可完成钞箱更换、耗材补充、硬件检修等操作，无需拆解整机外壳，

　　大幅降低日常运维的时间成本。外壳主体采用冷轧钢板折弯焊接成型，表面做静电喷塑处理，兼顾公共场景下的耐磨、防刮、防腐蚀需求，边角位置全部做圆弧过渡处理，避免人员磕碰受伤，设备背部预留走线槽与散热通风孔，通风孔内侧加装防尘滤网，可阻挡公共环境中的浮尘进入设备内部，延长内部电子元器件的使用寿命，走线槽可适配强电、弱电线路分离布设，避免线路干扰影响设备运行稳定性。在建模过程中，需要重点关注各功能模块的安装位公差配合，比如显示屏安装位要预留屏幕边框的安装间隙，避免屏幕受挤压出现显示异常，各操作口的位置要与内部功能模块的出件、读卡路径完全对齐，避免出现卡滞问题，外壳拼接处的缝隙控制在1mm以内，既保证外观整体性，也能避免异物从缝隙进入设备内部。

　　这类设备的设计还要考虑不同场景的适配性，比如在24小时自助银行布设的机型，可在外壳预留防窥罩、监控摄像头的安装位，在商圈布设的机型可在顶部预留广告灯箱的安装位置，在社区布设的机型可适当降低操作区高度，适配老年用户的操作需求，整体结构采用模块化设计思路，不同功能模块可根据实际布设需求灵活选配，无需重新开模制作外壳，大幅降低不同场景的适配成本。
