小型平皮带动力输送装置结构设计

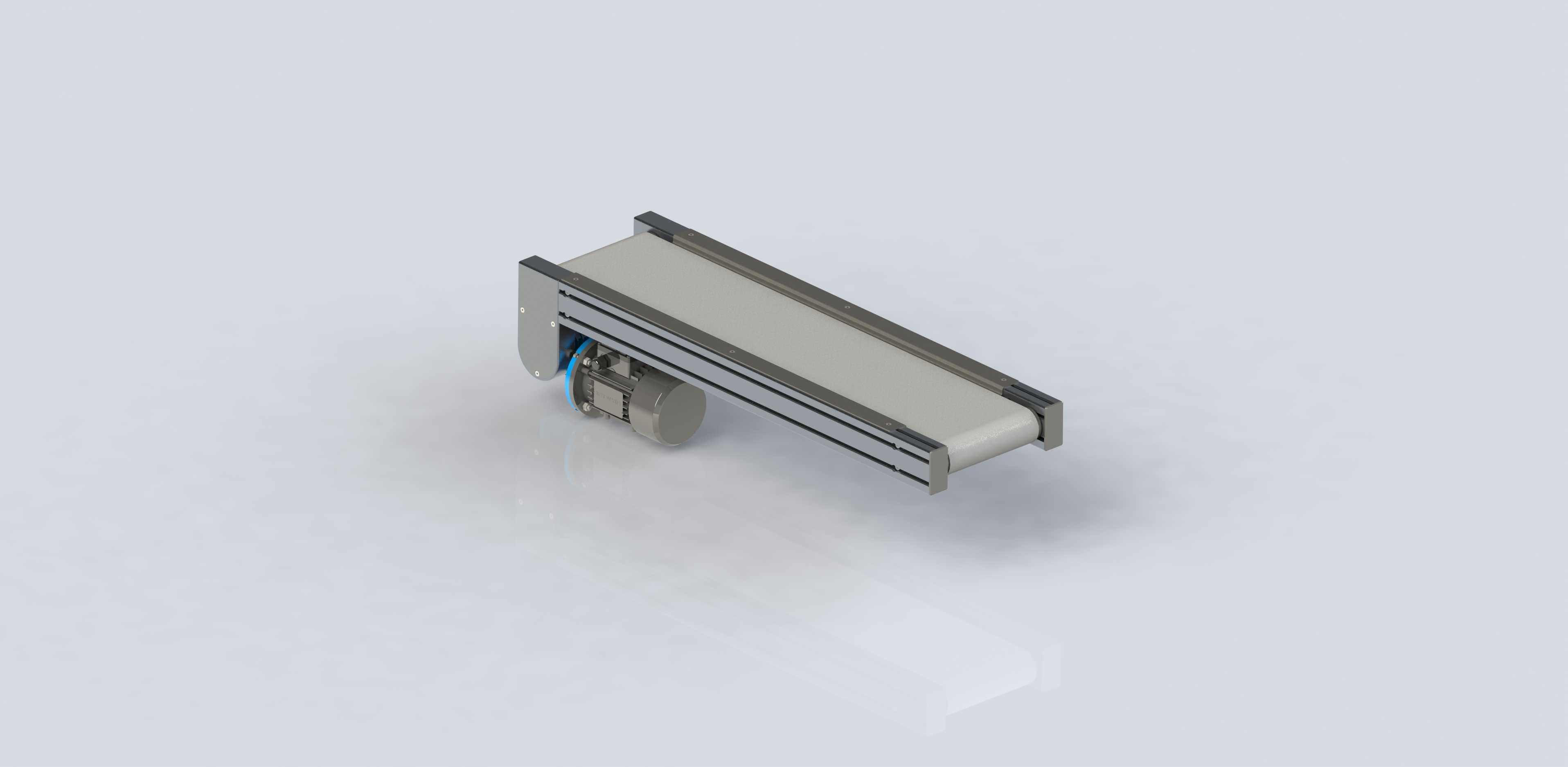

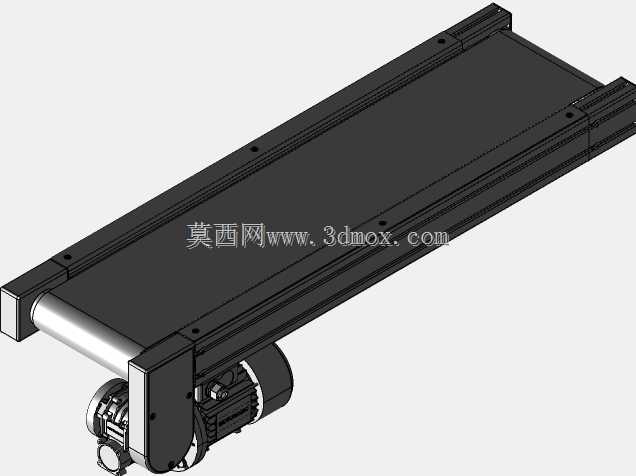

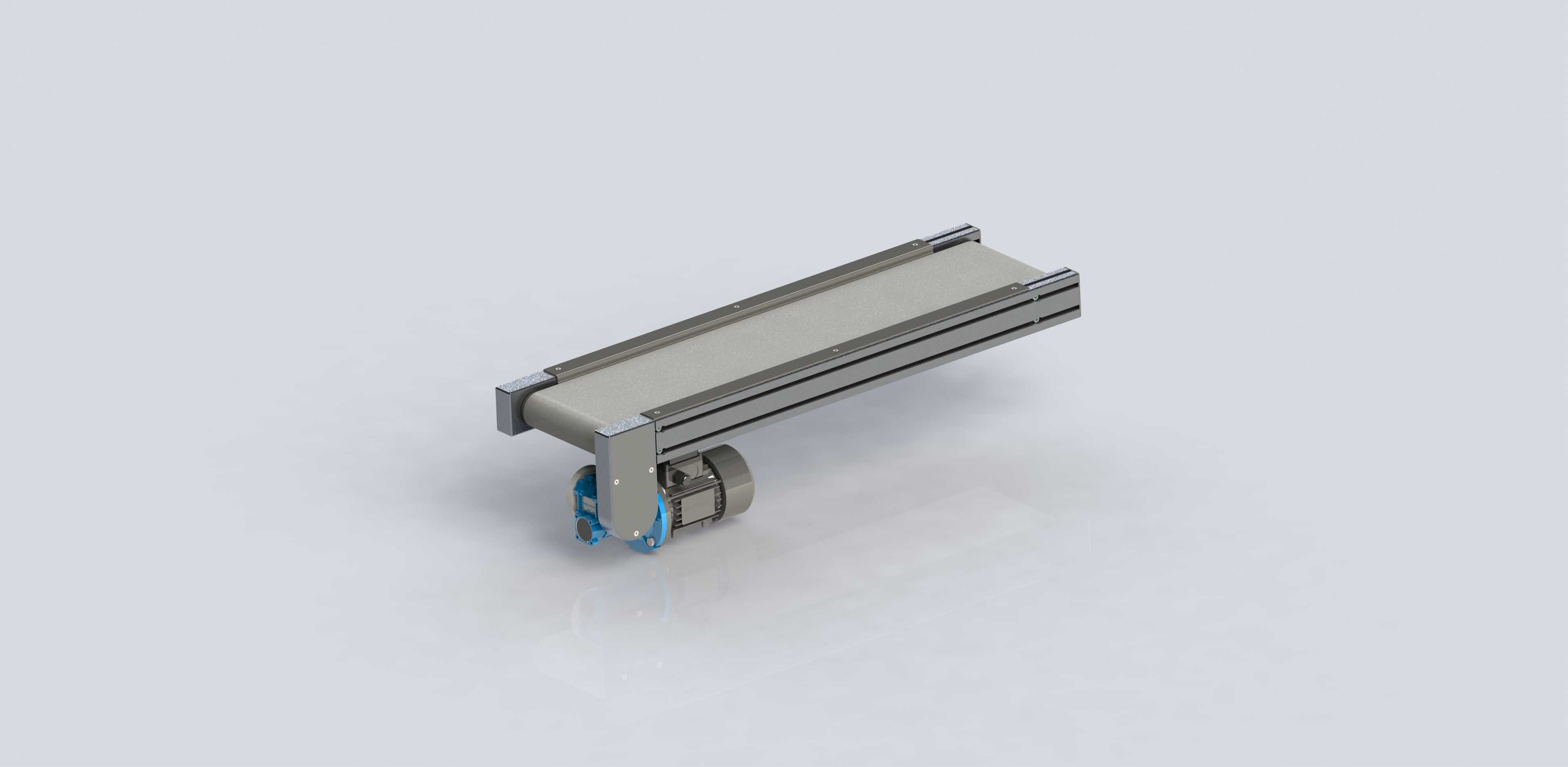

　　这款小型平皮带输送装置的三维结构，在3C电子零部件组装、小包装食品分拣、实验室样品流转这类轻载短距输送场景里适配性极强，日常处理单重10kg以内的规整工件完全能满足使用需求，线体运行速度可根据前端工序节拍做对应调整，不会出现工件卡滞、皮带跑偏的常见问题。从结构设计逻辑来看，整体机架采用标准工业铝型材拼接搭建，不需要做复杂的焊接加工，后期调整线体长度、更换安装位置时，仅需松开型材内置的连接螺栓就能完成拆装，维护成本远低于焊接式钢架结构。驱动端布置在设备一侧的下部位置，电机输出端通过同步带连接主动滚筒，这种侧下置的安装方式既不会占用输送面上方的操作空间，也能避免输送过程中工件掉落砸碰驱动组件，同时给传动部位加装防护外罩，能减少车间粉尘、碎屑落入传动间隙造成的部件磨损。

　　输送面的平皮带选用表面摩擦系数适中的PVC材质，主动滚筒做了表面滚花处理，增大滚筒与皮带内侧的接触摩擦力，避免重载启动时出现皮带打滑丢转的问题；从动端配置了螺纹调节式张紧结构，转动两侧的调节螺栓就能微调从动滚筒的轴向位置，既能调整皮带张紧度，也能校正皮带运行过程中的跑偏量，不需要拆解线体就能完成日常调试。皮带下方全程布置了光滑的高分子承托板，不会因为工件放置位置偏载导致皮带下凹变形，保证输送面全程平整度，对于底面平整度较好的小型工件，输送过程中不会出现卡顿、偏移的情况。

　　从安装边界尺寸来看，这款输送装置的整体宽度控制在200mm到400mm区间内，可根据实际输送工件的尺寸做对应规格调整，线体长度可在500mm到2000mm范围内灵活定制，设备整体高度不含可调脚杯时为120mm左右，底部配置的橡胶可调脚杯调节行程为30mm，能适配安装地面存在小幅高度差的车间场景，安装时不需要提前做复杂的地面预埋处理，仅需将脚杯调整至同一水平高度就能保证线体平稳运行。设备两端的滚筒端部做了圆弧过渡处理，不会出现尖锐棱角刮擦工件表面或者操作人员衣物的情况，驱动电机的接线端预留了标准接线盒位置，可直接对接车间生产线的PLC控制系统，实现与上下游设备的启停联动，不需要额外加装复杂的控制转接模块。

　　在实际产线布局中，这类小型输送装置常作为工序间的过渡衔接设备使用，比如在注塑机出料端承接冷却后的小型塑胶件，将工件输送至下一工位的分拣料斗；或是在人工组装工位之间传递待装配的零部件，减少操作人员手动传递工件的无效动作，提升单工位的装配效率。设计过程中特意将所有外露的紧固件都选用内六角圆柱头螺栓，螺栓头部完全沉在铝型材的安装槽内，不会在设备外侧形成凸起的刮擦点，输送面两侧的型材槽内可根据使用需求加装光电传感器安装支架、工件导向挡边、小型工作台附件，不需要额外在型材上钻孔加工，利用型材本身的T型槽就能完成所有附件的加装固定，后期拓展功能十分便捷。考虑到日常清洁维护的需求，皮带与承托板之间预留了2mm的间隙，清理皮带内侧附着的碎屑时，仅需松开张紧螺栓拆下皮带就能完成清洁，不需要拆解整个机架结构，日常维护的操作门槛很低，普通车间维护人员参照装配说明就能完成常规的保养操作。
