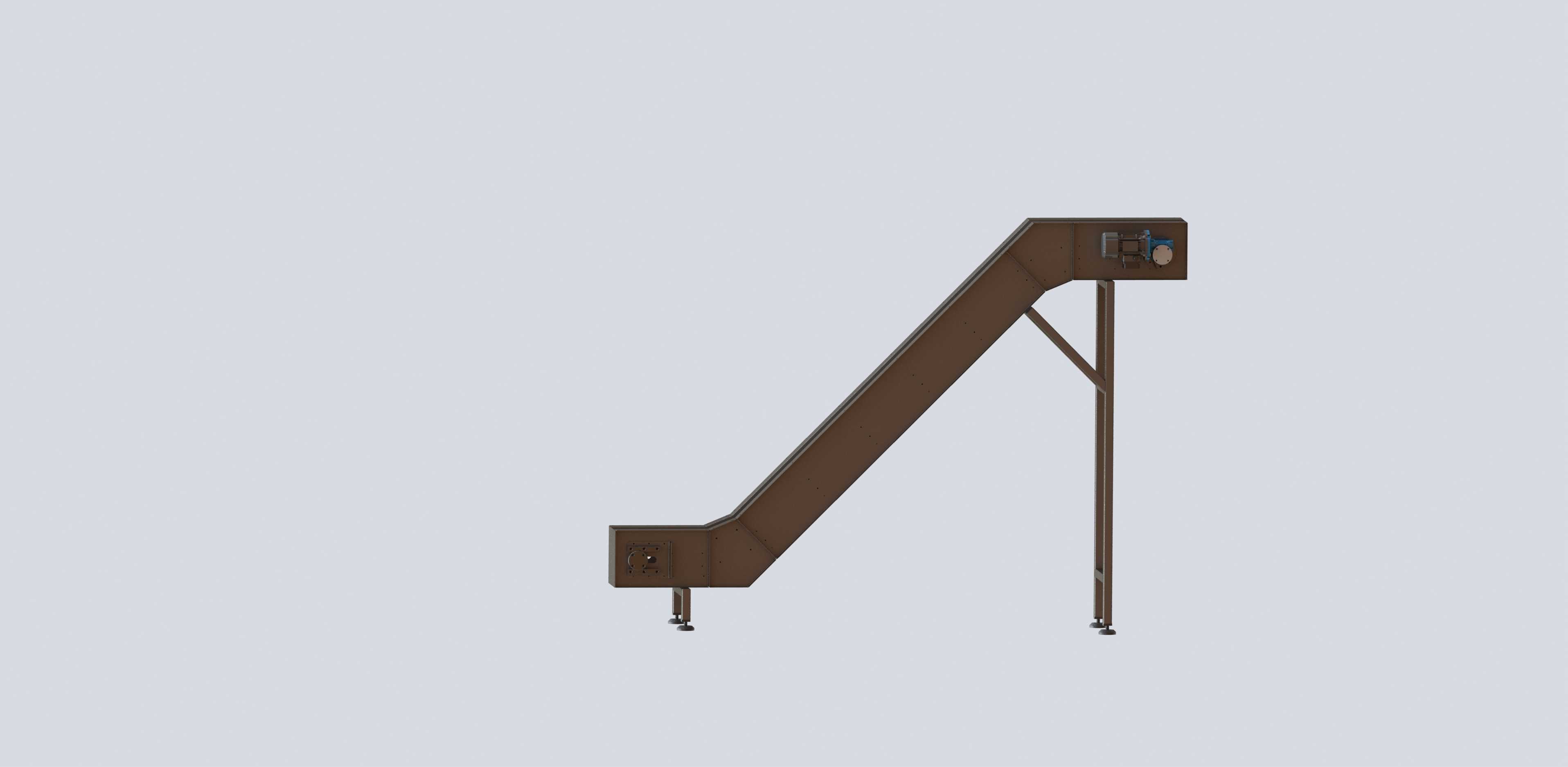

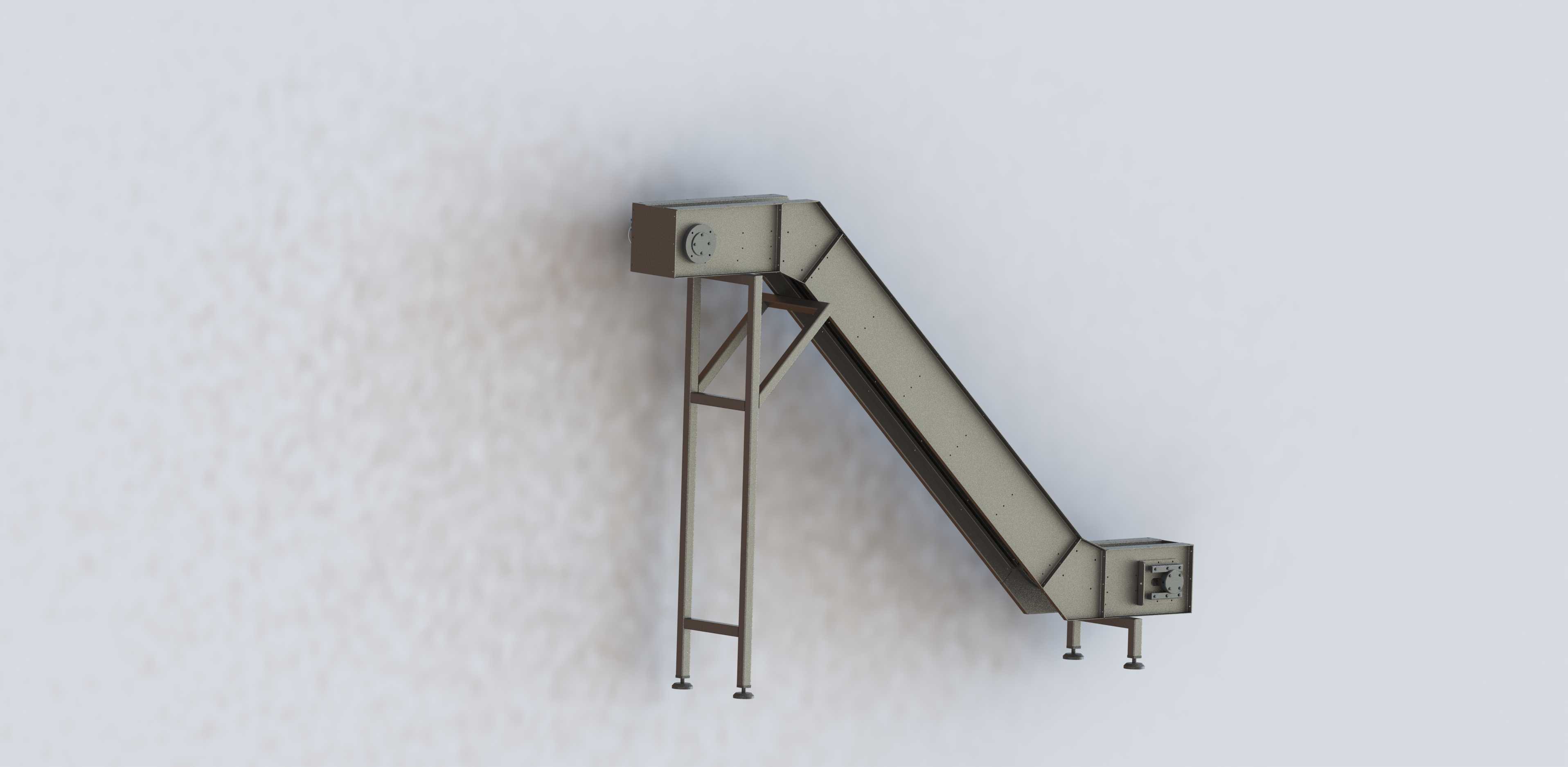

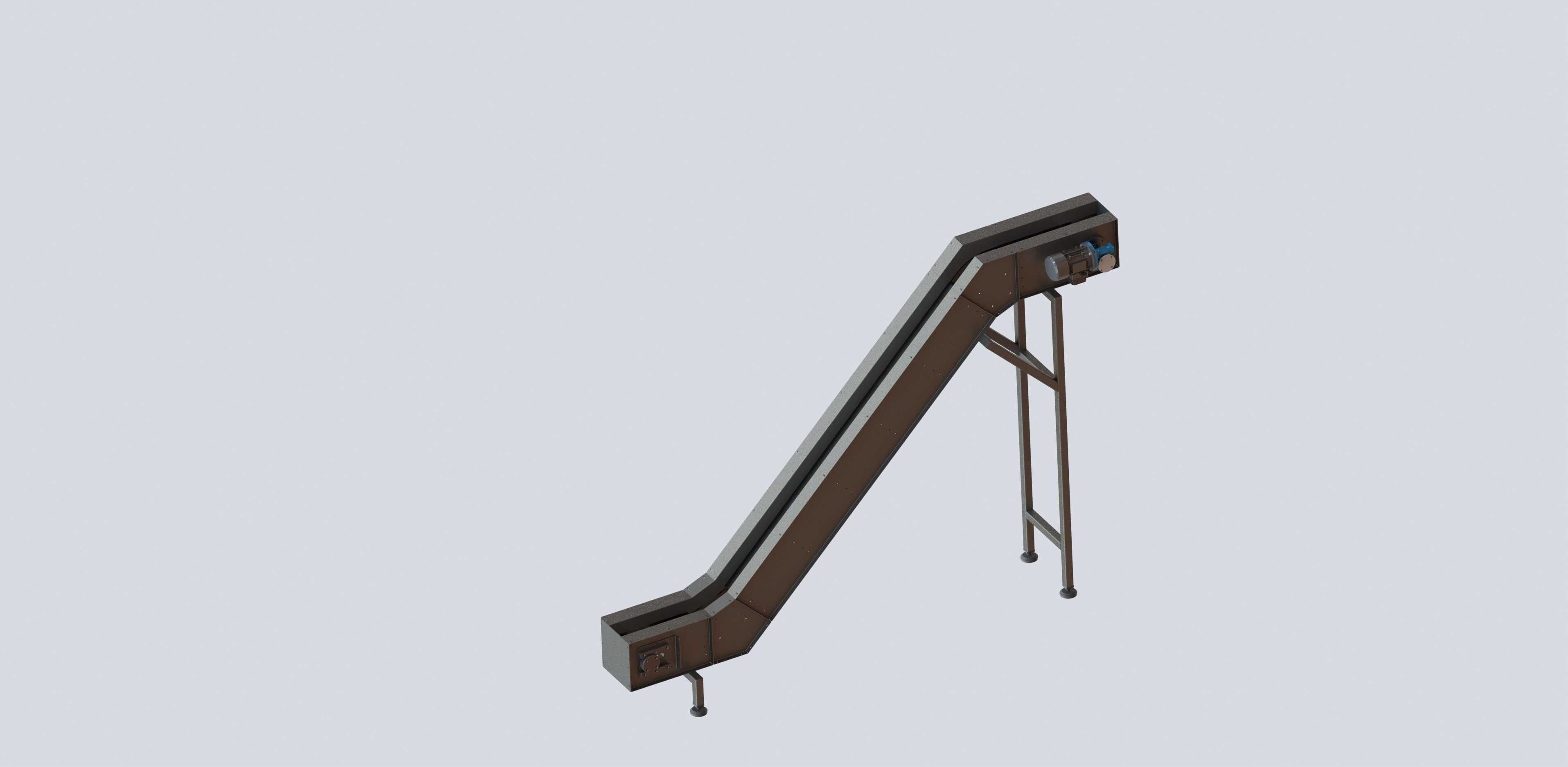

工业用斜式Z型物料提升输送结构

　　在食品加工、包装分拣、五金零部件生产的车间布局里，经常会遇到不同高度工位间的物料连续转运需求，常规水平皮带机只能完成同平面输送，斗式提升机又存在物料易洒落、进料出料位置固定难以适配多工位衔接的问题，这类Z型斜式输送结构就是为解决跨高度连续送料场景设计的。从实际使用场景来看，这类设备常布置在包装机进料端与原料料仓出料口之间，或是分拣线不同高度层的接驳位置，能够在完成垂直高度提升的同时，兼顾水平段的进料与出料衔接，不需要额外增设中转料斗，减少物料在中转过程中的磕碰、洒落风险，针对颗粒状、小块状的成品工件或是包装后的袋装、盒装物料都有较好的适配性。

　　从功能特性上看，该输送结构采用封闭式槽体设计，输送过程中物料被限制在槽体内部，不会在倾斜提升段出现滑落、掉料的情况，支撑腿采用可调节脚杯结构，安装时可以根据现场地面的平整度微调支撑高度，保证整机槽体的直线度，避免运行过程中出现输送带跑偏、卡滞的问题。倾斜段的倾斜角度经过实际工况验证，既保证了足够的提升效率，又不会因为角度过大导致物料在输送面上打滑，进料端的水平段可以直接对接上游设备的出料口，不需要额外制作进料导向结构，出料端的水平段能够直接将物料送入下游设备的接料位置，整个输送过程连续平稳，不会出现物料堆积、断料的情况。

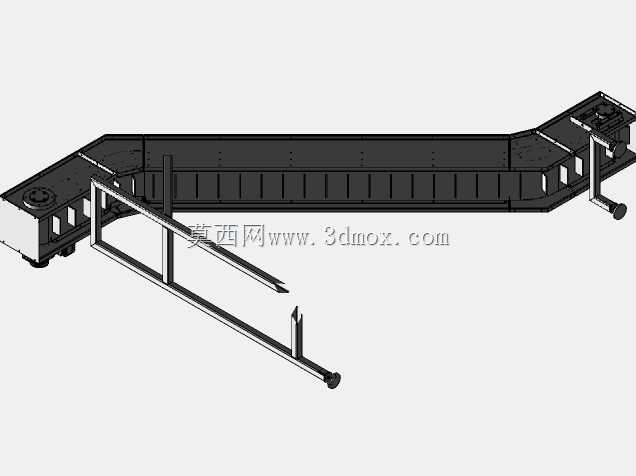

　　在设计思路上，建模时优先考虑了现场安装的适配性，整机的支撑结构采用型材焊接框架，倾斜段与上下水平段采用一体化折弯成型的槽体，减少拼接缝隙带来的物料卡滞隐患，支撑腿的位置避开了现场常见的管线排布区域，安装时不会和地面的电缆槽、气管管路产生干涉。驱动端布置在出料端的头部位置，能够保证输送带在承载段保持足够的张紧力，避免重载情况下输送带打滑，张紧机构采用尾部螺杆调节结构，日常维护时不需要拆解槽体就可以完成输送带的张紧度调整，降低后期运维的工作量。

　　从安装边界尺寸来看，该结构的进料端水平段长度预留了足够的接料空间，能够适配不同出料宽度的上游设备，倾斜段的垂直提升高度可以根据现场工位的高度差做对应调整，建模时参数化的骨架结构能够快速修改提升高度、水平段长度等核心参数，不需要重新搭建整体模型。整机的宽度方向尺寸控制在常规车间通道的允许范围内，安装时不需要对现有车间布局做大规模改动，设备两侧预留了足够的维护空间，日常检查输送带运行状态、清理槽体内残留物料时都有足够的操作空间。需要注意的是，安装时要保证支撑腿的地脚与地面固定牢靠，避免设备满载运行时出现晃动，进料端的接料位置要和上游出料口对正，避免物料偏载导致输送带长期单侧受力出现跑偏磨损。针对不同的输送物料特性，还可以在输送面上加装挡板、防滑条等附件，模型里预留了对应的安装孔位，修改时只需要替换对应附件就可以完成适配，不需要改动主体框架结构。
