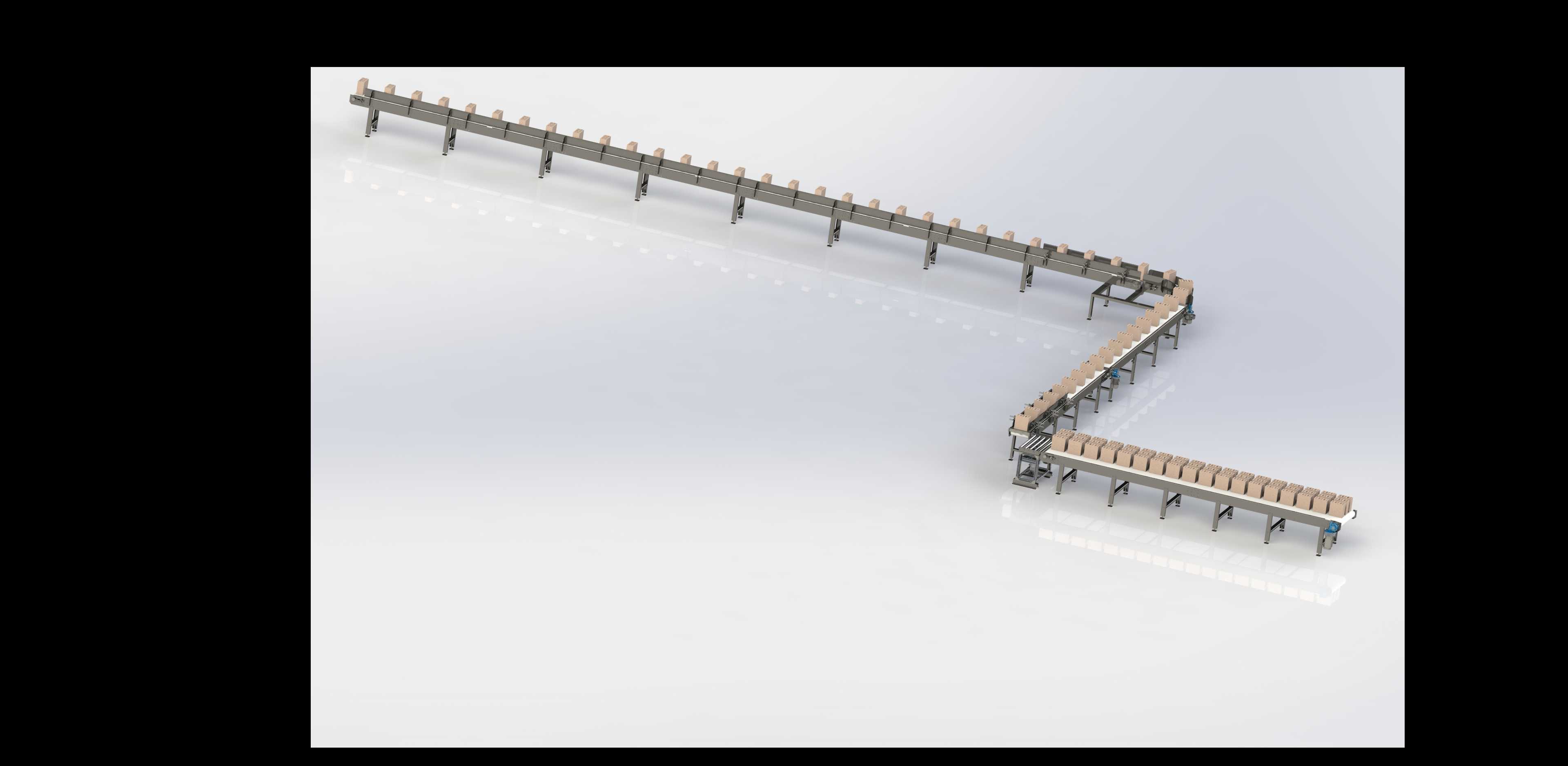

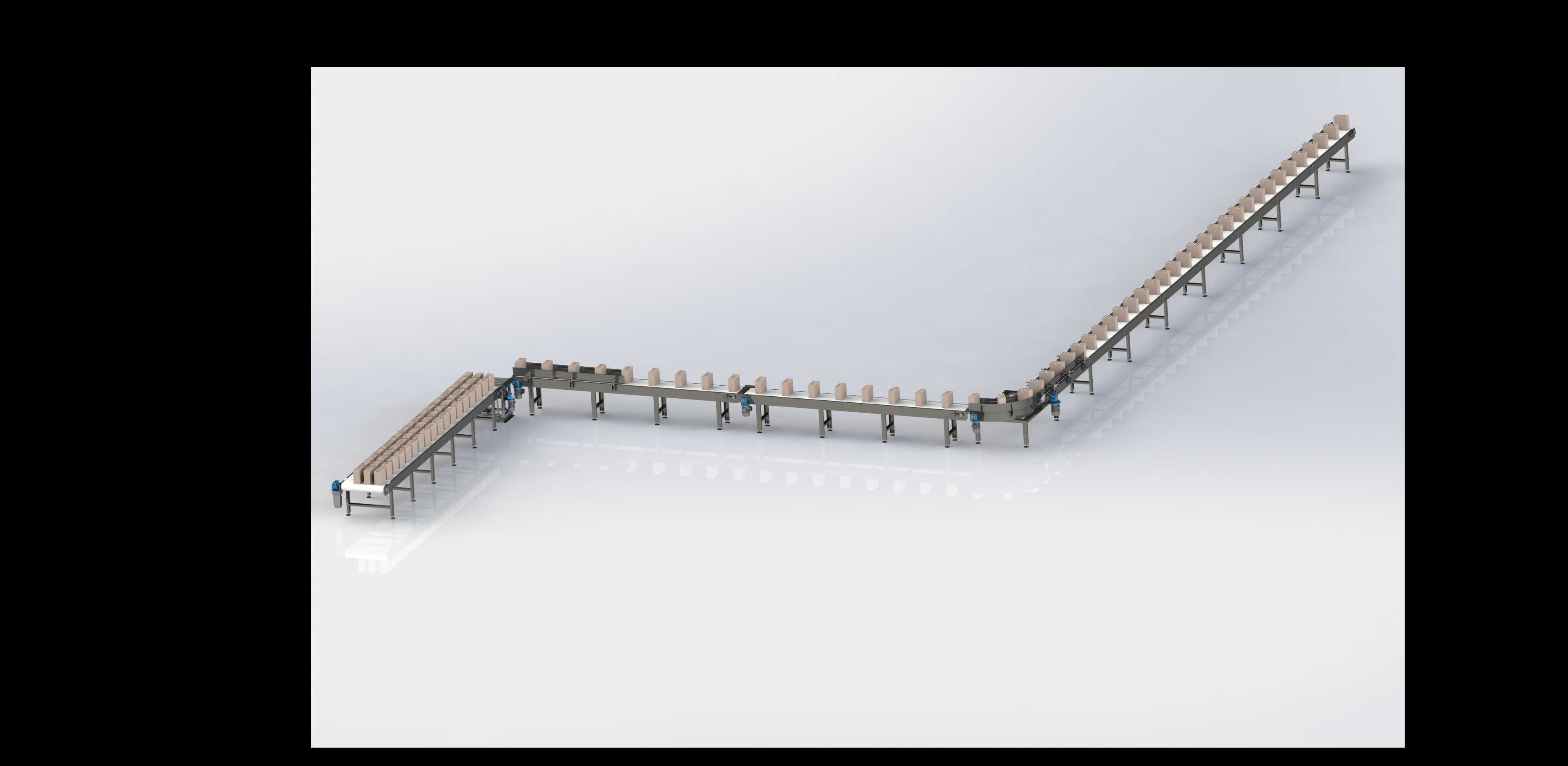

Z型折线布局砖料输送线结构设计

　　做车间产线布局的时候，最怕遇到场地受限、工位排布不在同一直线的情况，这套折线布局的砖料输送结构，就是专门针对这类转角衔接场景做的设计。从实际落地的场景来看，这类输送结构大多用在建材加工、包装分拣这类需要长距离转运规整块状物料的车间里，比如瓷砖生产线上的素坯转运、成品砖的分拣码垛前段输送，或是仓储环节里不同作业区之间的物料流转，不需要额外设置多台独立输送设备做转角对接，靠单套折线结构就能完成两个垂直方向工位的物料衔接，能省下不少设备采购成本和场地占用空间。

　　从结构功能上看，整线的承载段采用分段式支腿支撑，每段输送面的水平度可以通过支腿底部的调节结构单独微调，避免长距离输送出现局部塌腰导致物料卡滞的问题。输送面的宽度是按照常规标准砖的尺寸做的冗余设计，两侧设置有低矮的挡边，既能保证单块砖料在输送过程中不会因为线体振动出现偏移掉料，也不会因为挡边过高影响人工或机械臂取放物料。转角位置的过渡结构做了圆弧导向处理，没有采用生硬的直角对接，物料经过转角时不会出现磕碰边角的情况，对于瓷砖这类表面易刮花、边角易崩损的物料来说，这个细节能大幅降低转运过程的残次率。

　　设计这套结构的时候，最先敲定的是折线的转角角度和两段输送段的长度比例，不是随便画个直角拼接就行，要结合现场的工位间距、物料的输送节拍来算：如果两段线体的速度差没匹配好，转角位置很容易出现物料堆积，所以转角段的驱动做了独立的速度适配，比直线段的输送速度稍快一点，刚好能把前一段送过来的物料及时拉走，不会在转角处堵料。支腿的排布间距是按照单块砖的重量、输送面的框架挠度算出来的，每两个支腿之间的跨度不会超过1.2米，就算满负载输送整线的砖料，框架的下挠量也能控制在允许范围内，不会出现输送皮带跑偏的问题。

　　安装边界上，这套输送线的底部支腿不需要做特殊的预埋固定，只要车间地面的平整度误差在每米5毫米以内，通过支腿底部的调节脚杯就能把整线调平，两段直线段的安装要保证转角处的对接间隙控制在3毫米以内，间隙过大容易卡到砖料的边角，间隙过小则会因为热胀冷缩出现线体顶死的问题。线体侧边预留了传感器安装位，可以根据实际生产需要加装计数、到位检测元件，不用后期再额外焊接支架改结构，驱动单元都布置在折线的转角下方位置，既不会占用线体两侧的操作空间，后期维护的时候也能直接在转角位置拆装检修，不用爬到线体底部操作。

　　实际使用的时候，这套输送结构的输送速度可以根据前后工位的节拍做无级调整，不管是前段压型工序的慢节拍出料，还是后段分拣工位的快节拍供料，都能通过调速匹配上，不需要额外增加缓存机构。输送面的承载面做了防滑处理，砖料放在上面就算启停加减速也不会出现滑移错位，对于表面光滑的成品砖来说，这个设计能避免物料之间因为滑动出现表面刮擦。另外整线的框架采用模块化拼接设计，每一段直线段都是独立的单元，要是后期需要调整线体长度或是改变折线的布局，只需要增减对应的单元段就行，不用整线报废重做，适配性比固定长度的一体式输送线强很多。
