医疗场景肾素输送设备结构设计

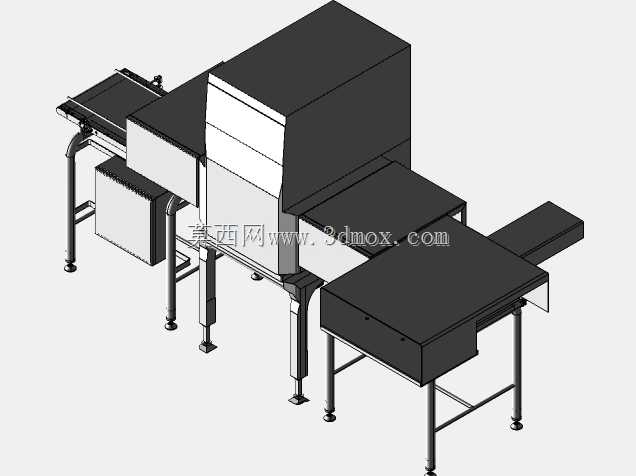

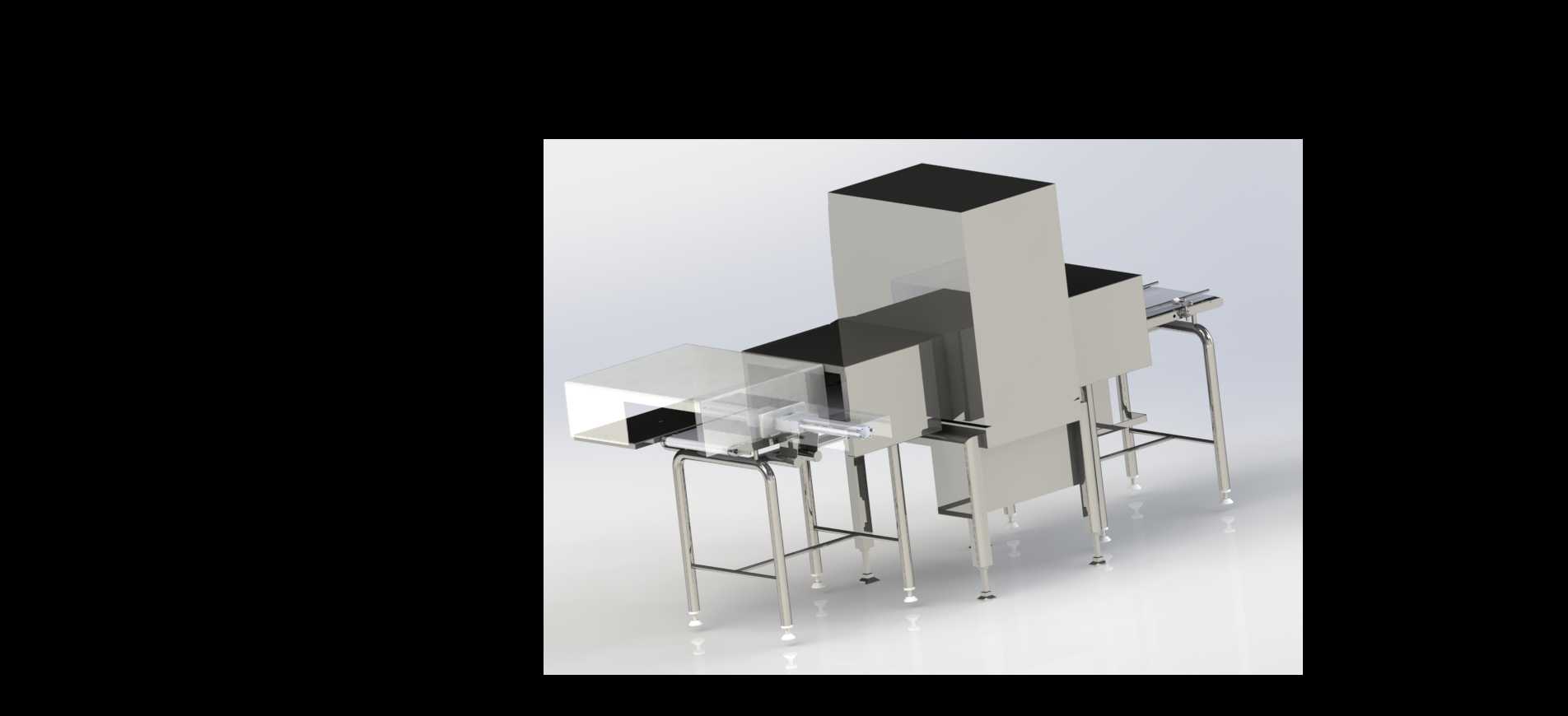

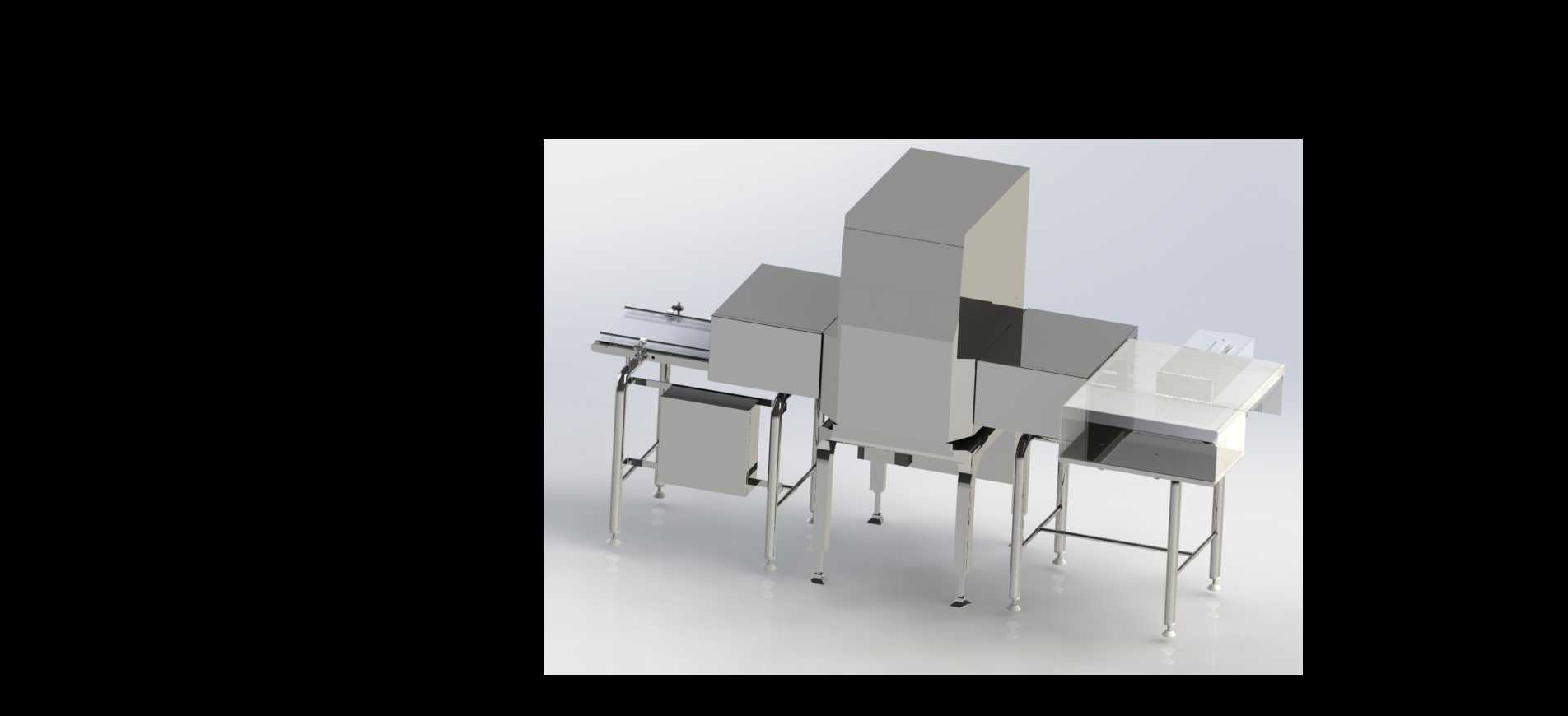

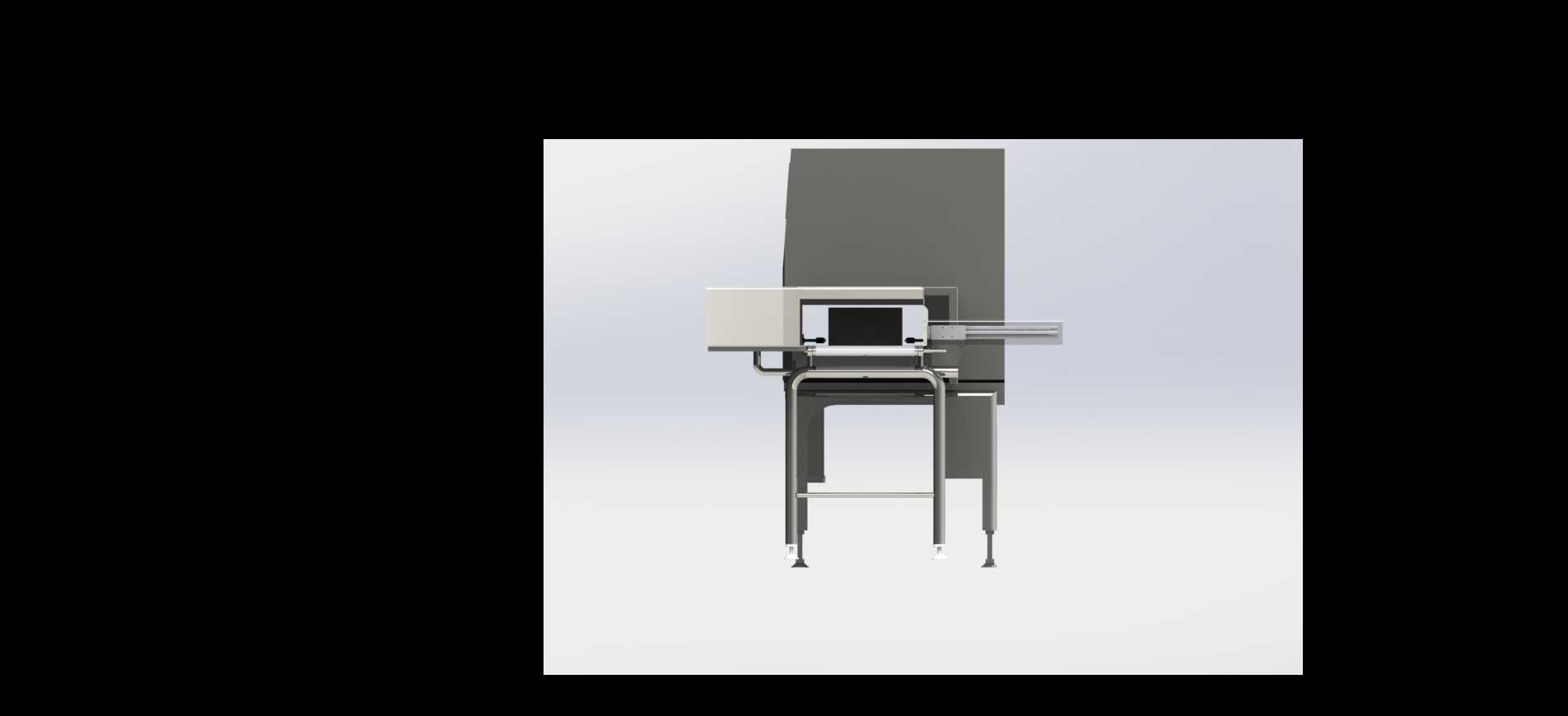

　　这款肾素输送设备的三维结构，核心面向临床诊疗环节里肾素制剂的定点、定速转运需求，区别于常规工业散料输送设备，其设计全程围绕医用场景的洁净要求、工位匹配精度、操作容错空间展开。从实际落地场景看，该设备主要部署在检验科、肾内科诊疗工位旁，衔接样本预处理台与检测分析设备，替代人工手持转运的操作模式，避免人工传递过程中出现的制剂洒落、样本污染、传递时效偏差等问题，尤其适配批量样本连续检测的作业节奏，能在固定工位间完成肾素样本的平稳输送，减少操作人员来回走动的动线冗余。

　　从功能特性上看，设备采用立式支撑框架搭配水平输送臂的结构，底部支撑腿设置可调脚垫，可适配不同平整度的实验室地面，安装时无需对地面做预埋或打孔处理，仅需调整四个支脚的高度即可完成设备调平，单支脚的调节行程覆盖0-15mm范围，能抵消多数实验室地面的铺装误差。输送臂的水平伸出长度经过工位适配优化，可覆盖相邻两个工位间600-800mm的常规间距，输送平面高度与常规检验操作台的850mm标准高度齐平，样本放置台的边缘设置10mm高的挡边，避免输送过程中样本容器滑落，放置台表面采用圆角过渡设计，无清洁死角，适配医用场景每日消杀的作业要求。

　　设计思路上，整体结构做了模块化拆分，底部支撑框架采用方管焊接结构，表面做哑光喷塑处理，避免强光反射对检验人员的视线造成干扰；中部的升降调节组件采用隐藏式走线设计，所有动力线缆、信号线缆均从框架方管内部穿行，外表面无裸露线缆，既避免消杀液体侵蚀线缆，也防止线缆勾挂操作人员的工作服或实验器具。输送驱动部分采用低噪传动结构，运行时噪音控制在45分贝以内，不会对实验室的安静作业环境造成干扰，驱动组件的安装位置预留了足够的维护空间，拆卸外侧护板即可完成传动部件的检修与润滑，无需整体拆解设备框架。

　　从安装边界尺寸来看，设备整体占地尺寸控制在450mm*500mm范围内，不会占用过多实验室宝贵的操作台空间，设备后侧与墙面的预留安装间隙仅需100mm即可满足散热与走线需求，无需预留过大的后方通道。输送臂的运动行程做了硬限位设计，两端设置橡胶缓冲块，即使出现控制信号异常的情况，输送臂也不会超出行程范围碰撞周边的检验设备，硬限位的触发力经过调校，不会因碰撞冲击造成样本容器倾覆。设备的操作控件全部布置在操作人员站立位的伸手可及范围内，高度位于腰部以上、肩部以下的舒适操作区间，无需弯腰或抬手即可完成启停、速度调节操作，控件表面做了防滑纹理处理，佩戴医用乳胶手套也可准确操作，不会出现打滑误触的情况。

　　针对医用场景的清洁需求，设备所有外表面均无突出的尖锐棱角，所有拼接缝隙都做了打胶密封处理，消杀擦拭时不会残留清洁液体，也不会积纳灰尘或样本残留。样本放置台采用快拆设计，无需工具即可向上提起取下，方便单独进行深度清洁或高压灭菌处理，放置台与输送臂的连接采用定位销结构，重新安装时无需调整位置即可保证装配精度，不会出现放置台倾斜的问题。设备的整体重心经过配平计算，即使输送臂完全伸出到最大行程位置，整体设备的重心依然落在四个支撑脚的支撑范围内，不会出现倾翻风险，无需额外加装固定件即可保证放置稳定性，适配实验室经常调整设备布局的使用需求。
