多楔带式平行辊道窄幅输送装置

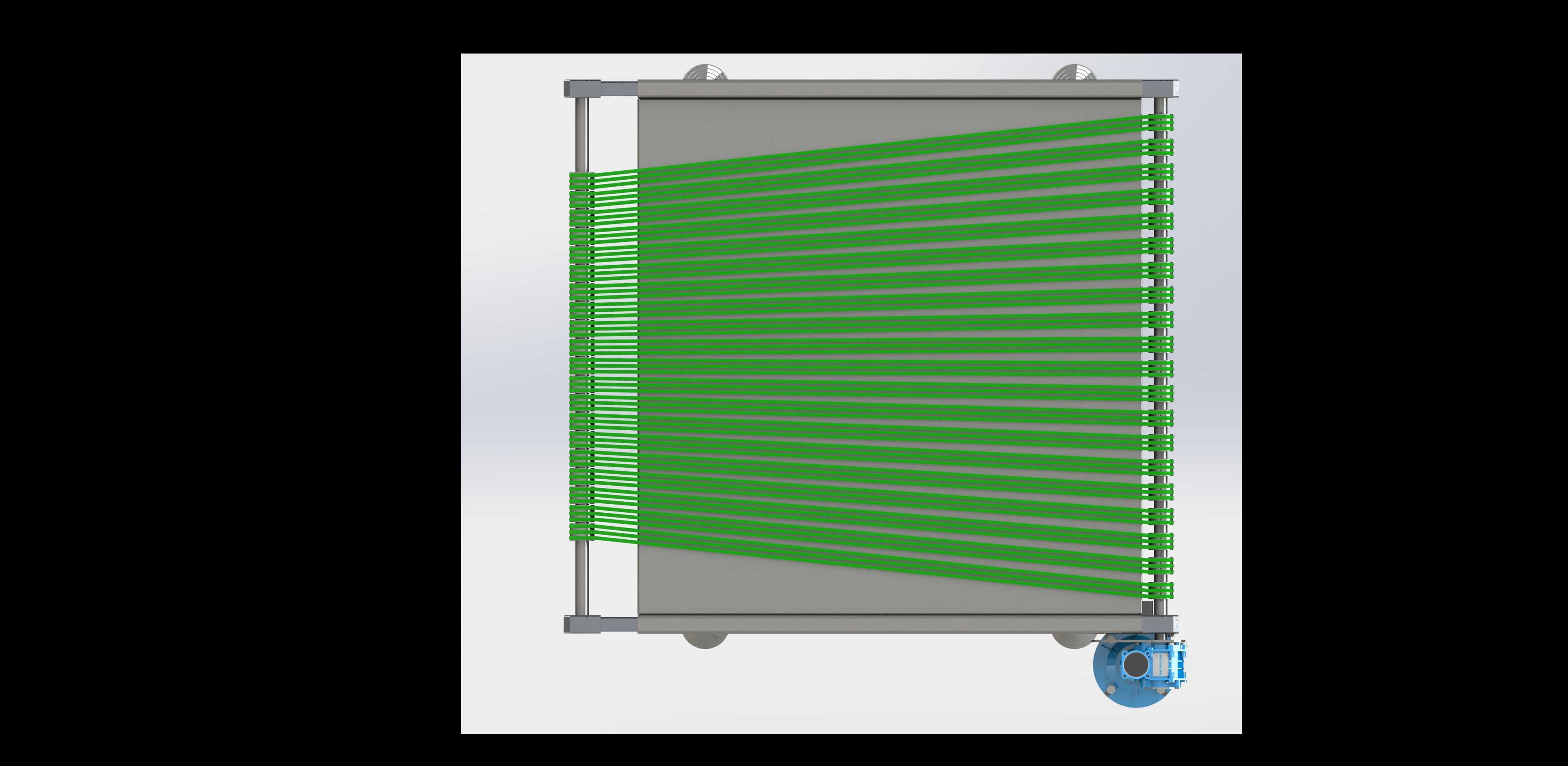

　　这款窄幅平行输送结构，最初是为电子组装线侧位工位间的小件转运设计的，区别于常规宽幅皮带机，它的核心设计逻辑是用多组平行排布的绿色弹性楔带替代整幅皮带，解决小尺寸薄型工件输送时的皮带跑偏、积屑粘黏问题。在3C零部件加工车间的CNC工位旁，这类装置常用来承接机床出料口的小型金属结构件，工件从机床下料后直接落在楔带支撑面上，不会因为整幅皮带的凹陷出现卡滞，相邻楔带之间的预留间隙还能让加工残留的切削液、细小铝屑直接漏到下方接屑槽，省去了频繁清理皮带表面积污的维护步骤。

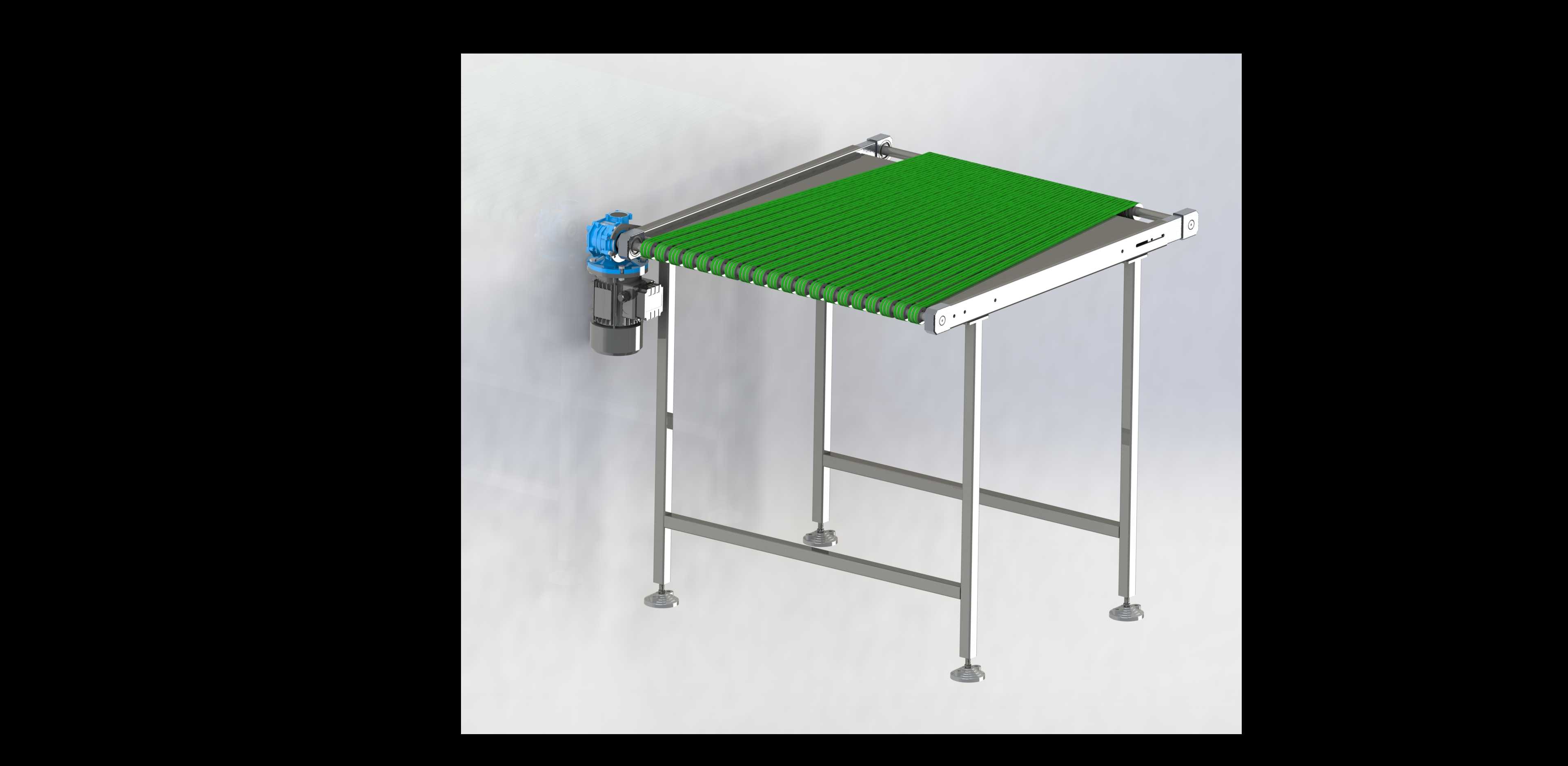

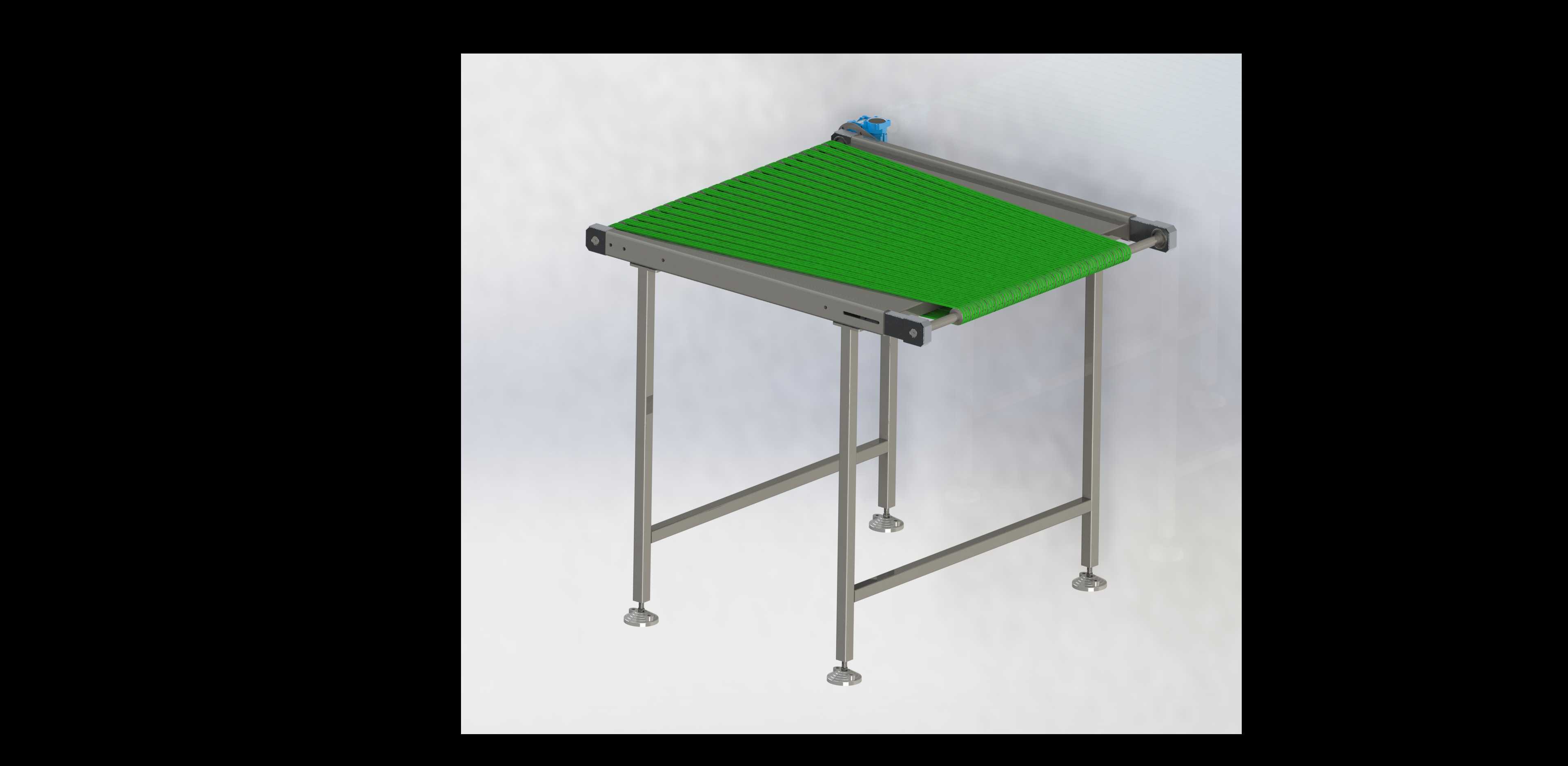

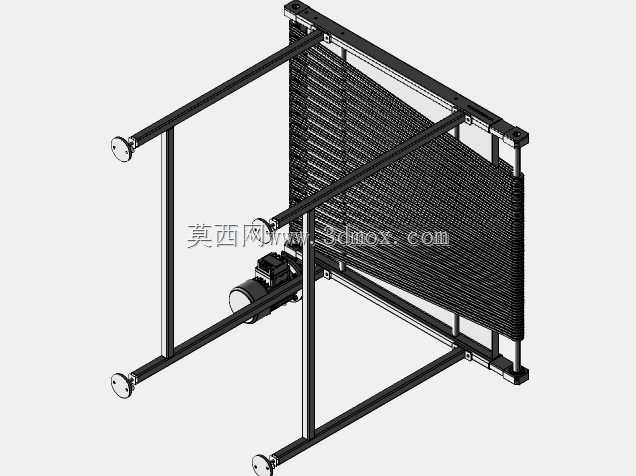

　　从结构设计层面看，整套装置的支撑框架采用两侧立式安装板搭配横向拉杆的拼装结构，两端的主动、从动辊轴都通过嵌入式带座轴承固定在安装板上，主动端直接同轴连接驱动减速单元，省去了额外的链传动或带传动减速环节，传动效率比旁置电机的结构高12%左右。设计时特意将所有楔带的张紧调节结构集成在从动端的辊轴安装座上，每个安装座都配有独立的调节螺栓，现场调试时可以单独调整每根楔带的张紧力，避免多根带传动时因为张紧度不一致出现的跳带、打滑问题，这点在输送重量偏轻的塑料壳体、薄金属片时优势尤其明显，不会因为单根带松垮导致工件倾斜掉落。

　　安装边界上，这套装置的整体宽度控制在400mm以内，有效输送宽度为320mm，框架总高度根据现场接驳需求可以在200mm到350mm区间调整，底部的四个可调脚杯能适配车间地面的不平整工况，不需要额外做地基预埋。如果是对接自动化生产线的工位，还可以在两侧安装板上预留的螺纹孔位直接加装光电传感器支架、挡停机构，不需要重新打孔加工，适配性很强。在食品包装的后段分拣环节，这类结构也有广泛应用，因为楔带采用食品级聚氨酯材质，表面没有整幅皮带的拼接缝，不会积存包装碎屑，清理时只需要用高压气枪顺着带隙吹扫就能完成清洁，比普通PVC皮带机的清洁效率高很多。

　　设计过程中特意规避了常规皮带机的几个常见痛点：首先是辊筒的排布间距，常规皮带机的托辊间距一般在100mm以上，输送小件时容易出现工件卡进辊缝的问题，这套结构的楔带支撑点间距控制在15mm以内，哪怕是直径20mm的小型零件也能平稳输送，不会出现卡料；其次是驱动端的密封设计，驱动单元和辊轴的连接位置采用骨架油封密封，车间内的切削液、粉尘不会进入轴承腔，轴承的维护周期能延长到8000小时以上；另外，楔带本身的弹性特性可以吸收输送过程中的冲击，当工件从高处落到输送面上时，带体的微量形变能缓冲冲击力，不会磕伤工件表面，这点在输送表面要求高的阳极氧化零件、注塑透明件时非常实用。

　　在实际选型适配时，这套结构的输送速度可以通过驱动单元的调速器在0.1m/s到0.8m/s区间调整，低速档适合对接检测工位的逐件送料，高速档可以满足生产线节拍较快的快速转运需求。如果是输送有一定重量的金属零件，只需要更换厚度更大的楔带、调整张紧力就能适配，不需要改动整体框架结构，模块化的设计让后续的改型成本非常低。和同规格的平皮带输送机相比，这套结构的整体重量轻30%左右，现场吊装移位时不需要大型起重设备，两个运维人员就能完成位置调整，非常适合需要频繁调整工位布局的柔性生产车间。
