带检测工位的直线式物料输送装置

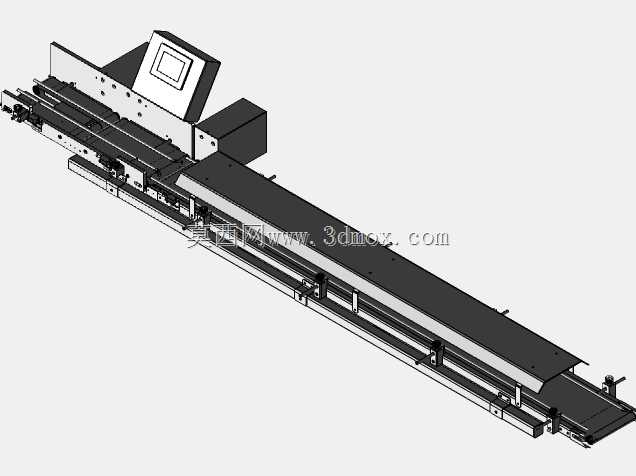

　　这款直线输送结构主要面向精密小件的工序间流转场景设计，常见于3C电子零部件、小型五金冲压件、医药包装组件的产线衔接环节，可衔接上游分拣工位与下游检测、包装工位，替代传统人工周转的低效模式，减少物料周转过程中的磕碰、混料风险。从结构布局来看，整体采用长条形卧式布置，主体承载框架采用标准铝型材拼接搭建，型材槽道可直接兼容常规工业传感器、挡停机构的安装，无需额外焊接打孔，现场调整工位位置时只需松开T型螺栓即可滑动调整固定位置，适配多规格小批量产线的快速换型需求。输送承载面采用平皮带作为载具，皮带下方设置连续的耐磨支撑板，避免长距离输送过程中皮带下塌导致的物料偏移，皮带两侧设置可调式导向护栏，护栏通过L型支架固定在型材框架上，

　　可根据输送物料的宽度调整护栏间距，调整范围覆盖20mm到200mm宽度的物料，适配绝大多数小型规则外形工件的输送导向需求。输送线的末端集成了检测工位结构，工位处设置了独立的物料挡停机构，可在物料到达检测位置时将其精准挡停，配合上方安装的光电或视觉传感器完成物料的外观、尺寸检测，挡停机构采用微型气缸驱动，挡停头设置聚氨酯缓冲垫，避免刚性碰撞刮伤工件表面，挡停位置的重复定位精度可控制在±0.2mm以内，满足常规检测工序的定位要求。驱动端布置在输送线的一侧端部，采用减速电机直接驱动主动辊，从动辊端设置张紧调节机构，通过调节螺栓调整从动辊的前后位置来控制皮带张紧度，张紧行程预留15mm，可补偿皮带长期运行后的拉伸量，延长皮带的更换周期。

　　设备的安装边界方面，整体长度可根据产线需求拼接调整，单段标准长度为1200mm，宽度方向主体框架尺寸为150mm，加上两侧护栏的最大外伸宽度为220mm，设备底部可配置可调脚杯或者脚轮，配置脚杯时整体高度可在700mm到900mm之间调节，适配不同高度的上下游设备对接需求，对接时只需调整脚杯高度即可保证输送面与上下游设备的台面齐平，高度差控制在±1mm以内即可避免物料卡滞。设计过程中优先考虑了易维护性，皮带更换无需拆解整体框架，只需松开从动辊的张紧螺栓即可将皮带从侧面抽出更换，整个更换过程可在10分钟内完成，减少产线停机维护时间；所有转动部位的轴承均采用标准深沟球轴承，市面通用性强，备件采购成本低，更换便捷。在实际使用场景中，

　　该输送结构可单独作为单工序的物料传输设备使用，也可多段拼接组成长距离输送线，每段可独立设置驱动与控制单元，也可统一接入产线总控系统，配合产线的生产节拍调整输送速度，输送速度可通过调速器在0m/min到18m/min之间无级调节，满足不同生产节拍下的物料输送需求。针对有洁净要求的生产场景，该结构可将普通平皮带更换为防静电PU皮带，框架材质可更换为304不锈钢，适配电子车间、食品包装车间的洁净度要求，结构上无卫生死角，日常清洁时可直接擦拭表面，不会残留物料碎屑。检测工位的安装座预留了通用安装孔位，除了安装常规的光电传感器外，也可安装扫码枪、喷码头等组件，实现物料的扫码追溯、在线喷码等功能，无需额外改造支架结构，降低产线升级的改造成本。导向护栏的内侧可粘贴耐磨超高分子量聚乙烯条，减少物料与护栏之间的摩擦阻力，避免软质物料输送过程中被护栏刮毛边，聚乙烯条为插拔式安装，磨损后可直接抽出更换，无需拆解整个护栏结构。设备的电气走线全部隐藏在铝型材的槽道内部，通过线槽盖板遮挡，外观整洁同时避免线缆外露被物料剐蹭导致的线路损坏，所有线缆接头均采用快插式设计，拆装维护时无需重新接线，提升维护效率。
