多段衔接式皮带输送生产线结构设计

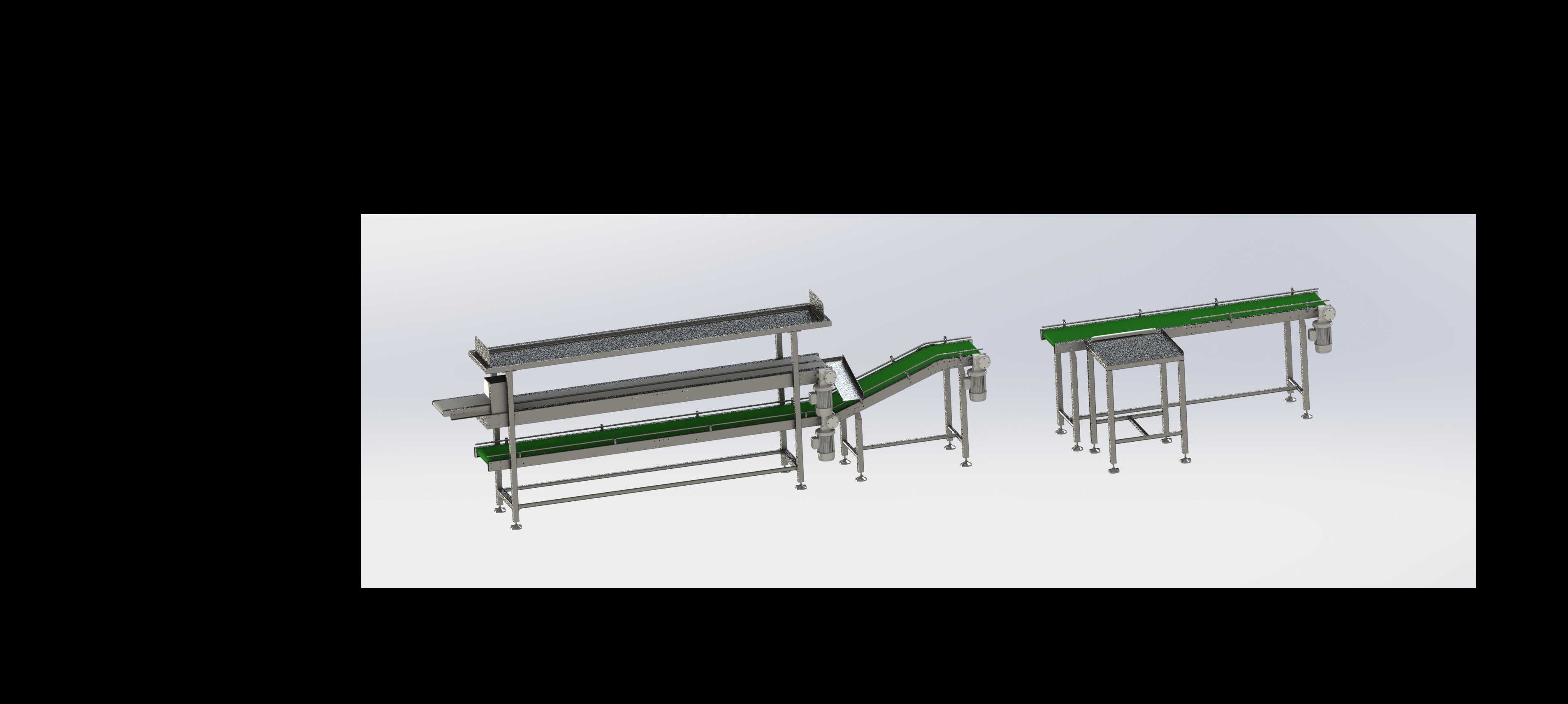

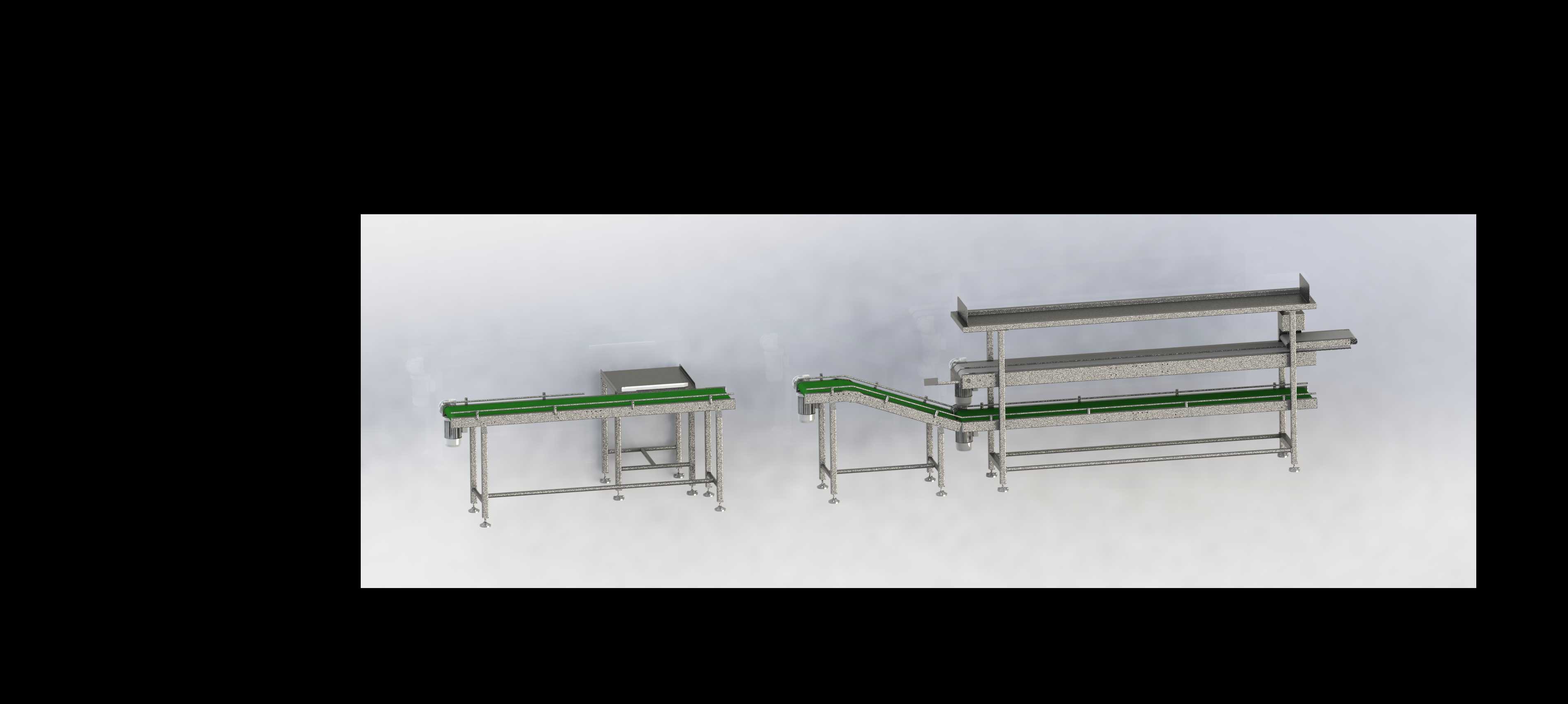

　　这套多段组合的皮带输送结构，主要面向车间内不同工序间的物料转运需求，常见于食品包装、电子元器件组装、日化产品分装等离散制造场景，可衔接分拣工位、装箱工位、检测工位等不同作业节点，替代人工搬运实现物料的连续流转，降低工序间的物料等待时间，减少人工搬运过程中的磕碰损伤风险。整套输送结构采用分段模块化设计思路，每一段输送单元都可独立调整输送速度、安装高度与水平角度，既可以沿直线方向拼接成长距离直输送线，也可以通过转角段实现90度或其他角度的流向转折，适配车间内不规则的场地布局，不需要对现有车间地面做大规模改造即可完成布设。

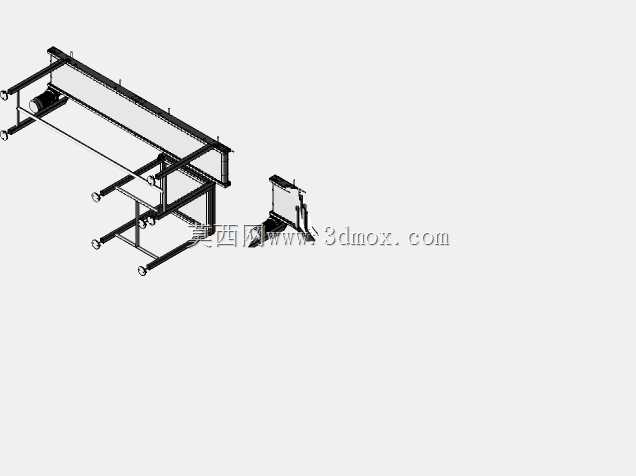

　　从结构组成来看，每段输送单元的主体承载框架采用不锈钢方管焊接成型，框架两侧设置可调节高度的侧边护栏，护栏与皮带表面的间隙可根据输送物料的外形尺寸灵活调整，避免输送过程中物料从皮带侧边滑落，针对尺寸较小的散件物料，还可在护栏内侧加装导向条，引导物料沿固定路径行进，避免物料在皮带上偏斜卡滞。皮带采用绿色PVC防静电材质，表面平整摩擦力适中，既可以输送硬质的盒装、袋装物料，也可以承载轻质的薄壁塑料件、纸质包装件，不会对物料表面造成刮擦损伤，皮带下方设置多组平行排布的托辊，托辊间距根据输送段的额定承载重量设定，避免长距离输送时皮带下垂导致的物料晃动，两端的主动辊与从动辊均采用带座轴承固定在框架端部，从动辊侧设置张紧调节机构，可通过调整螺栓改变辊轴间距，补偿皮带长期运行产生的拉伸形变，保证皮带运行时不打滑、不跑偏。

　　支脚部分采用可调节脚杯结构，每个支脚的调节行程可达100mm，既可以抵消车间地面的不平整误差，保证输送面整体处于水平状态，也可以根据前后衔接设备的进料口高度，调整对应输送段的整体高度，实现与上下游设备的无缝对接，不需要额外制作过渡衔接溜板。其中一段输送单元上方设置双层置物台结构，置物台同样采用不锈钢方管框架搭配平板台面，可放置作业指导书、常用操作工具、待周转的小型辅料，方便线边作业人员随手取用，减少人员往返取物的走动距离，提升工位作业效率。转角衔接段采用圆弧过渡设计，皮带内侧配套导向压条，保证物料经过转角位置时可以顺畅改变行进方向，不会在转角处堆积卡料，转角段的运行速度可与前后直段做匹配调整，避免前后段速度差导致的物料堆叠。

　　设计过程中充分考虑了日常维护的便捷性，驱动电机布置在输送段端部的下方位置，电机与主动辊之间通过链传动连接，传动部位设置可拆卸的安全防护罩，既可以避免杂物卷入传动结构，也可以在检修时快速拆卸防护罩完成张紧调整、润滑维护等操作。每段输送单元的框架侧面预留有传感器安装位，可根据实际工艺需求加装光电传感器、计数传感器、到位检测传感器，实现物料到位自动停线、物料计数、堵料自动停机等自动化功能，不需要对框架做二次打孔加工。整套结构的安装边界可根据实际场地做灵活裁剪，单段直输送段的标准长度可覆盖1米到3米的常用区间，输送宽度可根据物料最大外形尺寸选择300mm到800mm的常用规格，拼接后的总长度可根据车间工序排布长度自由组合，不需要重新开模制作定制化框架构件，大幅缩短产线搭建的周期，也方便后期产线调整时拆解重组，提升设备的复用率。

　　在实际运行过程中，这套输送结构的运行噪音控制在70分贝以内，不会对车间作业环境造成额外的噪音干扰，皮带运行速度可在0.1m/s到0.5m/s的区间内无级调速，适配不同生产节拍的作业需求，针对有洁净要求的生产场景，框架与台面的不锈钢材质可直接用消毒水擦拭清洁，不会出现锈蚀掉漆的问题，满足食品、医药类车间的卫生要求。针对较重的物料输送场景，可通过加密托辊排布、更换加厚皮带、增大驱动电机功率的方式提升承载能力，单段承载最高可适配50kg/m的线载荷，满足大多数轻工制造场景的物料输送需求。
