立式驱动窄幅平皮带铝型材输送模组

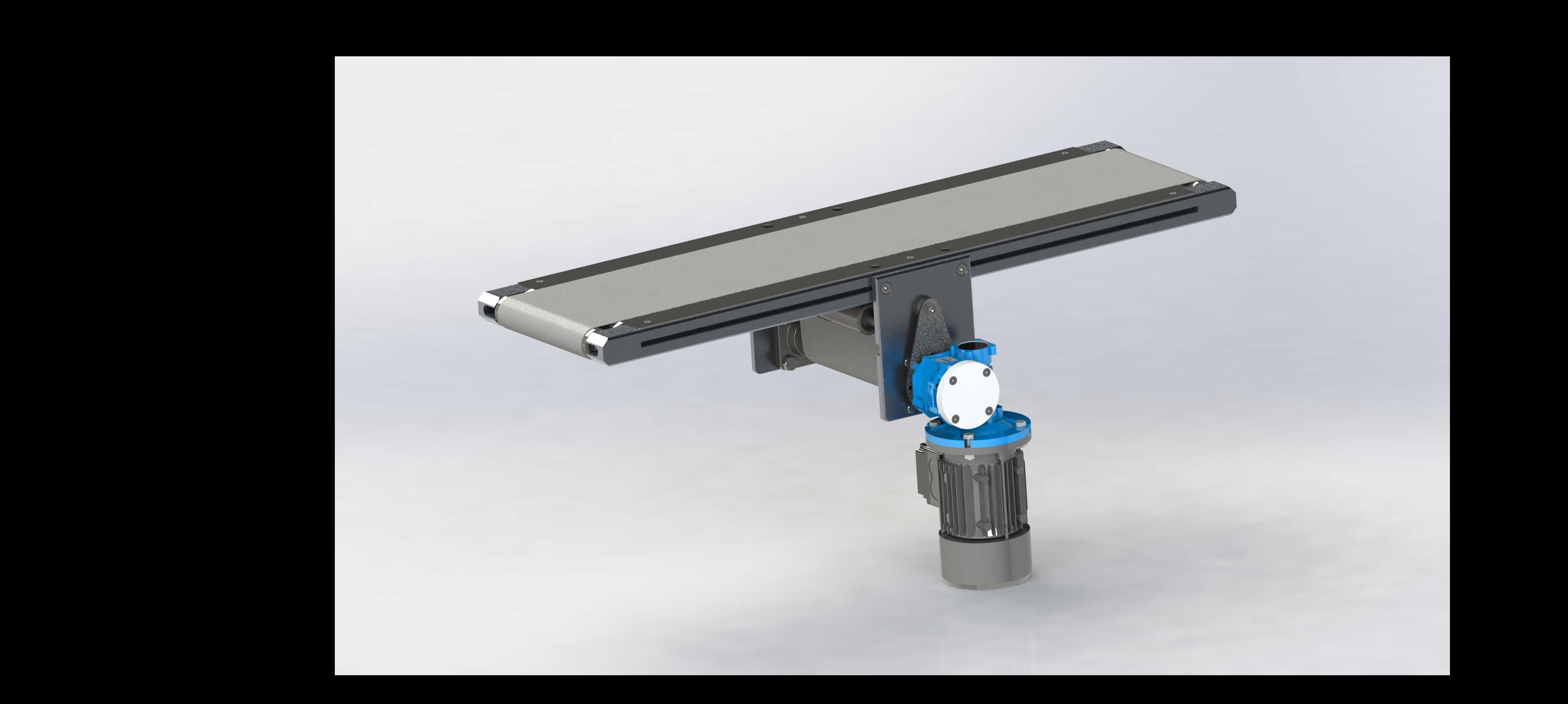

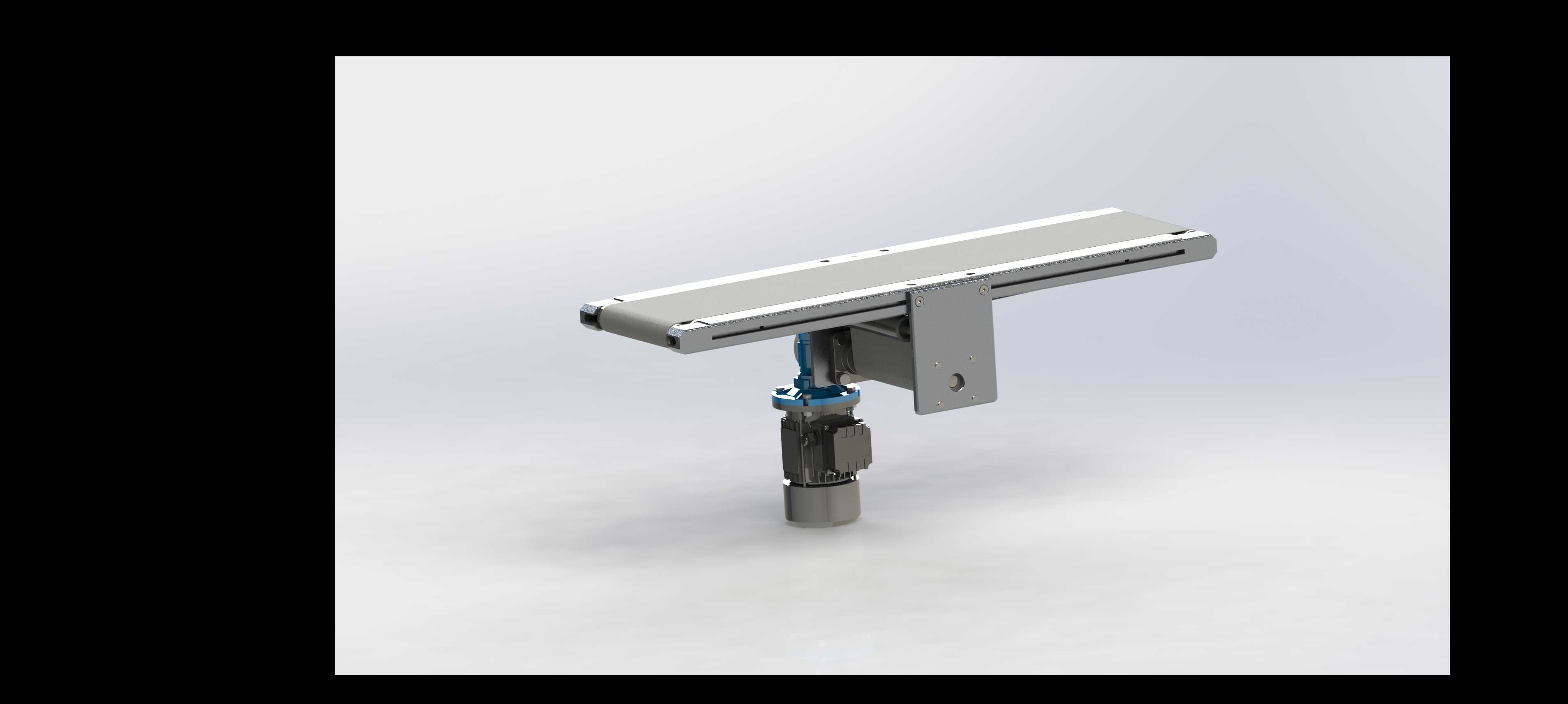

　　这款窄幅平皮带输送结构，最初是为3C电子组装线的小尺寸工件中转场景设计的，在实际产线布局里，这类窄幅输送单元常被嵌在多工位装配台的间隙中，用来完成贴片电容、小型注塑结构件、精密冲压端子这类重量不超过1kg的小件工位间传递，不会占用过多台架安装空间，也能和周边的检测工位、点胶工位、螺丝锁付工位形成顺畅的物料流衔接。从结构设计逻辑来看，整体采用立式侧装驱动布局，没有将驱动电机布置在输送线体的端部，而是通过L型安装支架将驱动单元固定在输送段中部的侧下方，这样的布局能大幅缩短线体两端的无效安装长度，在紧凑的设备内部布局时，两端可以直接对接上下料机构，不需要额外预留电机安装的避让空间，适配很多内部空间局促的非标自动化设备集成需求。

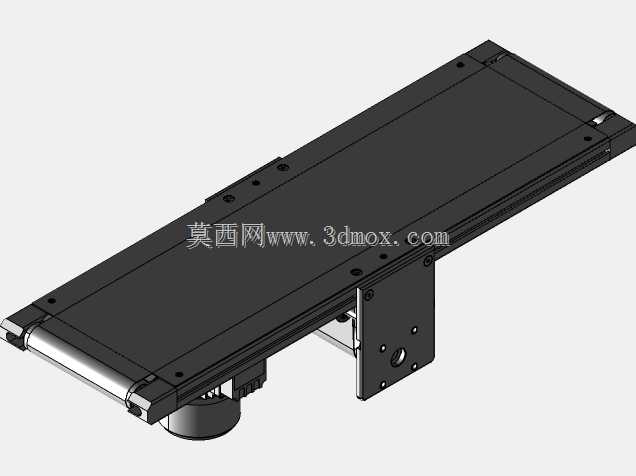

　　线体的主体承载框架采用标准工业铝型材拼接加工，型材槽道直接用来安装皮带的侧边导向条，不需要额外焊接支撑结构，组装时可以根据实际需要的输送长度灵活裁切型材，调整线体总长度，后期维护时也能快速拆解更换磨损的皮带或者导向件。皮带的承载面做了水平度校准，两侧的导向挡边和皮带边缘的间隙控制在0.5mm以内，避免输送过程中细小工件卡入皮带和机架的缝隙里，驱动端的张紧结构集成在立式安装支架上，不需要拆解线体主体框架，只需要调整支架上的张紧螺栓就能改变皮带张紧度，日常运维的操作门槛很低。从安装边界尺寸来看，这款输送模组的有效输送宽度控制在100mm级别，整体机架的宽度不超过150mm，立式驱动单元向下延伸的高度在200mm左右，

　　安装时只需要在设备台架上预留对应尺寸的矩形开孔，或者通过L型支架从侧面锁附固定即可，不需要额外做大面积的支撑平台。驱动单元采用减速电机直连主动辊的结构，没有额外的同步带传动环节，传动间隙小，输送速度可以通过配套的调速器在0-15m/min范围内调整，既能满足连续匀速输送的需求，也能配合传感器实现定距启停的步进输送模式，适配不同节拍的产线要求。在实际应用中，这类窄幅输送模组除了3C电子产线，也常被用在医药包装线的小药瓶中转、五金小零件的清洗线上下料、小型注塑件的出料输送场景，因为整体结构自重较轻，铝型材框架的抗腐蚀性能较好，在普通车间环境下不需要做额外的表面防护处理就能长期稳定运行。设计时特意将驱动电机的接线口朝向侧下方，

　　避免车间内的灰尘、切削液或者其他杂物顺着接线缝隙进入电机内部，线体两端的从动辊采用带密封轴承的标准件，转动阻力小，长时间运行也不会出现卡滞异响，皮带表面采用哑光防滑材质，输送光滑的小工件时不会出现打滑偏移的情况，不需要额外在皮带表面加贴防滑层。和常规的端部驱动皮带线相比，这种中部立式驱动的结构在多段线体拼接时优势更明显，多段同规格模组首尾对接时，端部没有突出的电机结构，对接缝隙可以控制在1mm以内，小尺寸工件经过对接位置时不会出现卡滞、掉落的问题，很适合组成多段式的分流、合流输送线。在建模过程中，所有的安装孔位、型材拼接位置都按照实际加工公差做了预留，铝型材的槽道尺寸、螺栓安装位都符合通用工业铝型材的装配标准，结构工程师拿到模型后可以直接根据自身的产线布局调整长度、修改安装支架的固定位置，不需要重新从零开始搭建基础框架，能大幅缩短非标设计的建模周期。
