模块化带式输送机机架结构设计

　　在散料、成件物料的连续输送作业场景中，带式输送机是生产物流环节应用占比极高的输送载体，而机架作为整条输送线的承载基础，其结构合理性直接决定了设备运行的稳定性、后期改造的适配性以及现场安装的作业效率。本次设计的专用模块化带式输送机机架，针对传统焊接式机架现场改制难度大、运输成本高、不同线体适配性差的痛点，采用分段模块化的结构思路，将长距离输送的机架拆分为可快速拼接的标准单元段，无需在安装现场进行大量焊接、打磨作业，仅通过标准紧固件即可完成整线机架的组装，大幅压缩现场安装的工期，同时也方便后期根据生产布局调整，对输送线长度进行增减改造。

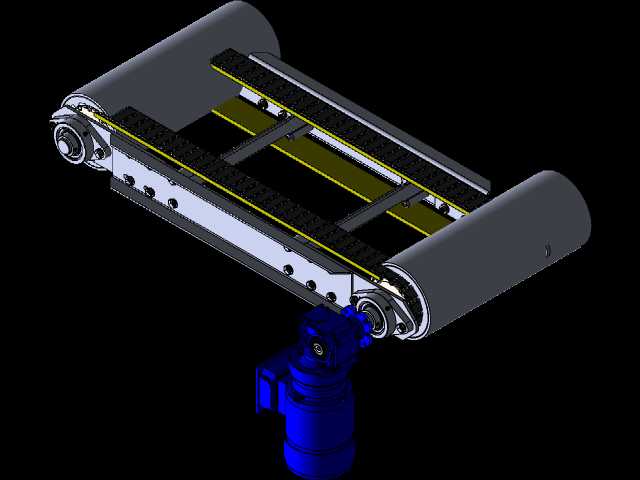

　　从实际应用场景来看，这类模块化机架可适配电子装配车间的工件流转、食品加工线的成品输送、仓储物流的包裹分拣、五金加工的工序间物料转运等多种场景，不同场景下仅需调整支腿高度、侧边安装附件的位置，即可匹配不同的现场安装边界，无需重新设计整体机架结构。机架主体采用型钢折弯焊接成型的单元段结构，每段单元的侧边预留了统一的托辊安装孔位、导向件安装槽、护边固定孔，托辊组的安装间距可根据输送物料的单重、输送速度灵活调整，针对较重的金属工件输送场景，可加密托辊布置间距，避免输送带在重载下出现挠度过大的问题；针对轻量小件的高速输送场景，可适当拉大托辊间距，降低整线的制造成本。

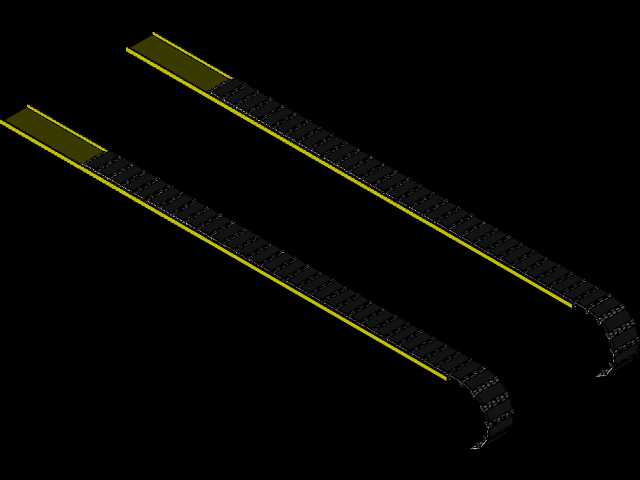

　　机架的两侧设置了一体化的导向条安装位，图中所示的黄色导向条为耐磨高分子材质，直接卡入机架侧边的预留槽内，无需额外打孔固定，既可以对输送带的运行轨迹进行限位，避免输送带在长期运行中出现跑偏、剐蹭机架的问题，同时耐磨材质的导向条可降低输送带边缘的磨损速率，延长输送带的更换周期。机架的两端预留了驱动滚筒、改向滚筒的安装调节位，调节结构采用长孔加张紧螺栓的设计，安装时可通过调整螺栓的进给量，控制输送带的张紧程度，适配不同厚度、不同材质输送带的张紧力需求，后期维护时也可快速松开张紧结构，完成输送带的更换作业，无需拆解大量机架部件。

　　在安装边界的适配性设计上，每段机架单元的连接端面采用统一的定位止口加连接法兰结构，拼接时先通过止口完成两段机架的同轴定位，再穿入连接螺栓紧固，可保证多段拼接后整线机架的直线度误差控制在合理范围内，避免因拼接错位导致输送带运行阻力增大、跑偏等问题。支腿部分采用可调节高度的结构设计，支腿与机架主体通过螺栓连接，可根据现场地面的平整度、输送线的设计高度，在一定范围内调整支腿的伸出长度，对于地面存在坡度的安装场景，还可单独调整对应位置支腿的高度，保证机架上的输送带工作面保持水平，避免物料在输送过程中出现侧滑、堆积的问题。

　　从结构强度设计角度，机架的主体梁采用槽型截面结构，在保证整体抗弯强度的前提下，尽可能降低机架的自重，减少材料用量，单元段的内部设置了横向加强筋，避免长距离输送时机架出现横向扭动、变形的问题。针对有侧边附件安装需求的场景，机架侧边的安装槽为通长设计，可根据实际需求在任意位置安装光电传感器支架、物料挡块、卸料导板等附件，无需在现场重新钻孔焊接，大幅提升了机架的场景适配能力。这类模块化机架的设计，核心是将非标输送设备的机架部分进行标准化拆分，通过不同标准单元的组合，适配不同长度、不同输送负载、不同安装环境的使用需求，既降低了设计端的重复建模工作量，也减少了生产端的工装投入，同时为后期的设备改造、维护提供了足够的便利。
