创意异形桌面工作站机箱外观结构设计

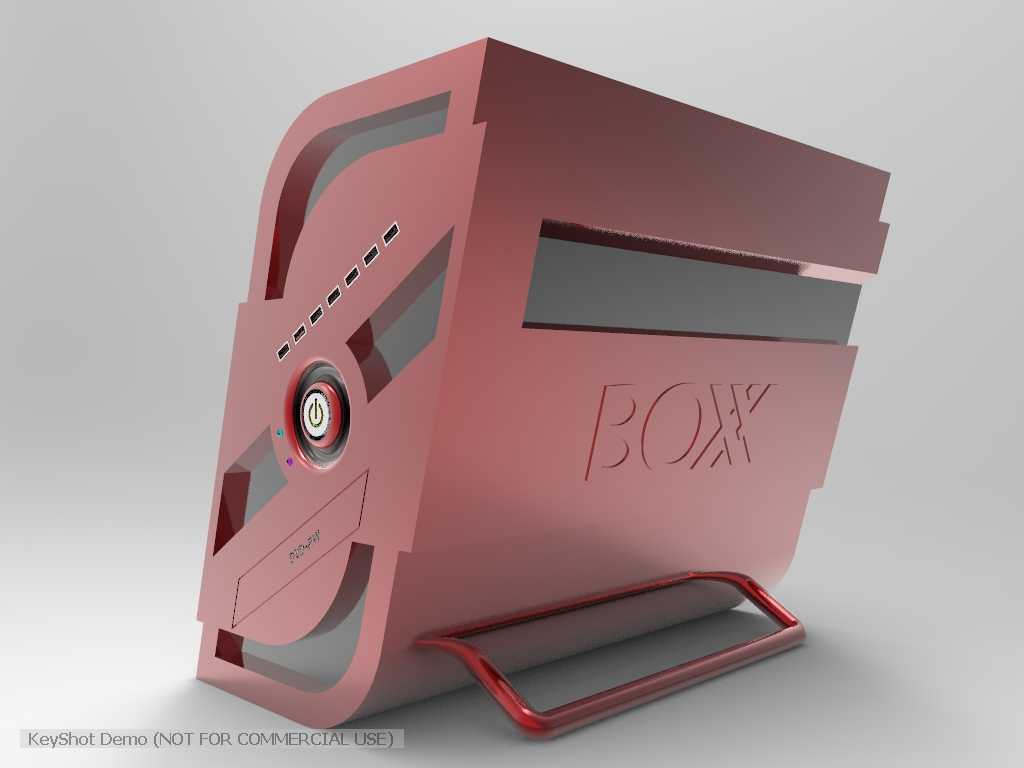

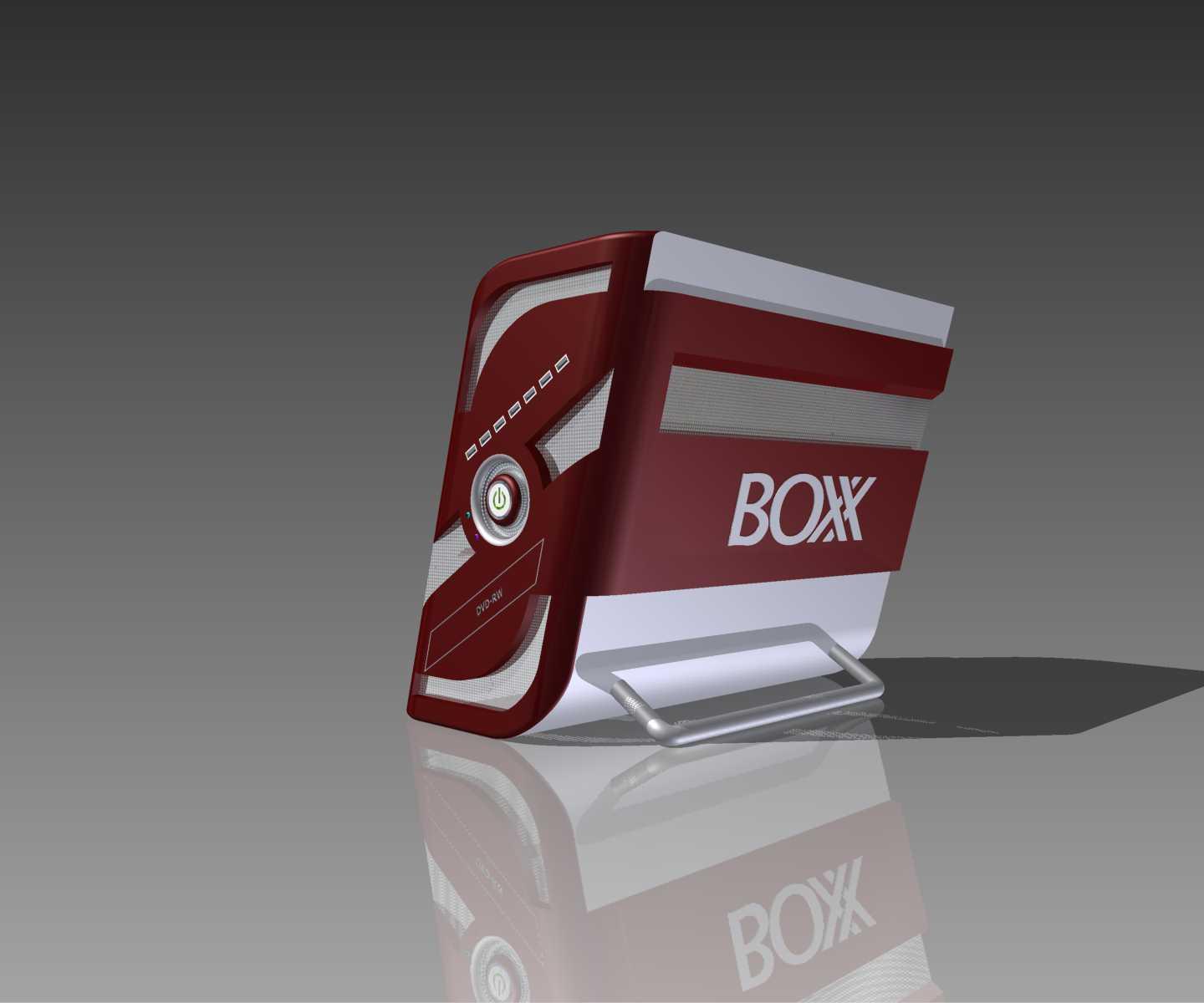

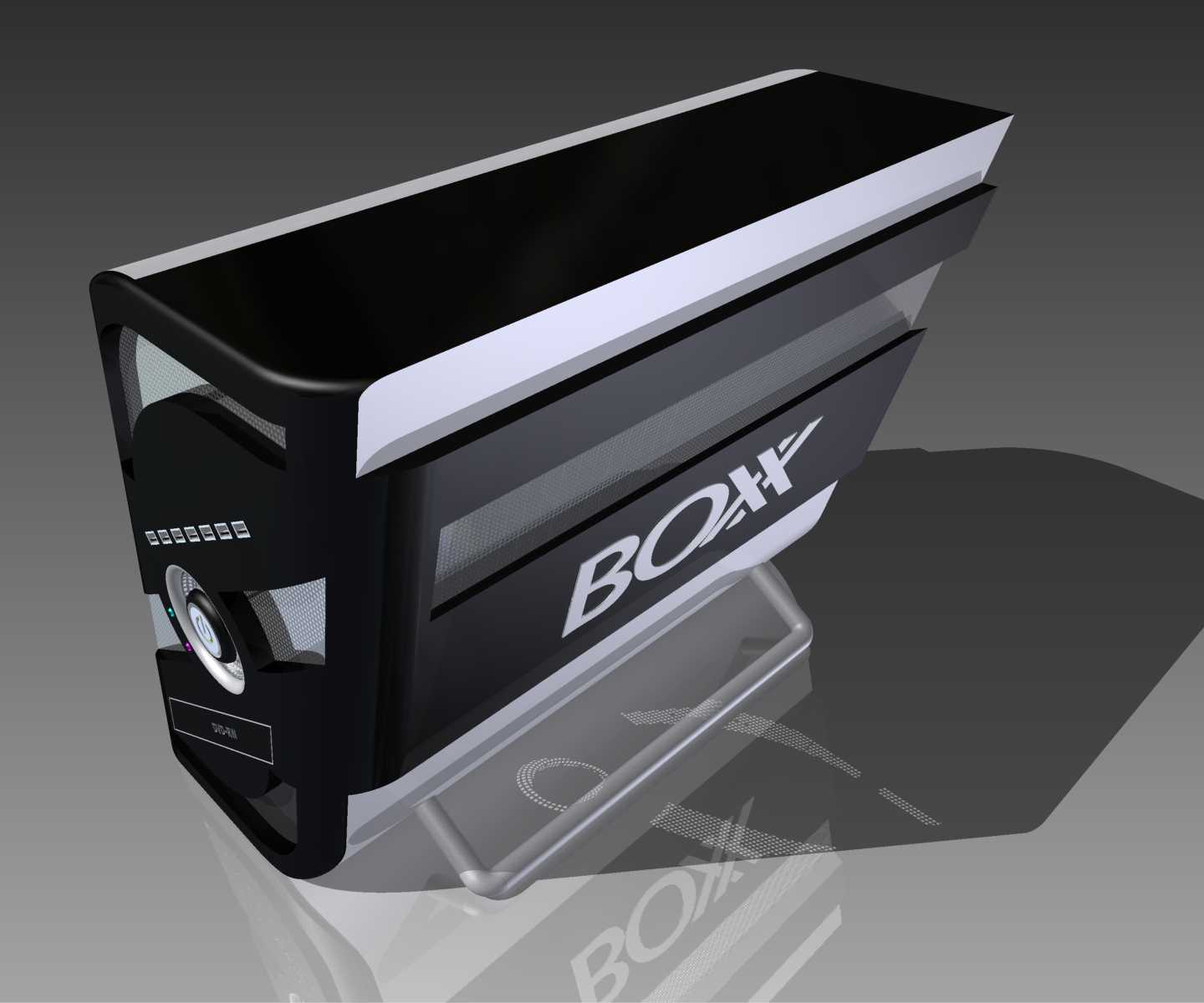

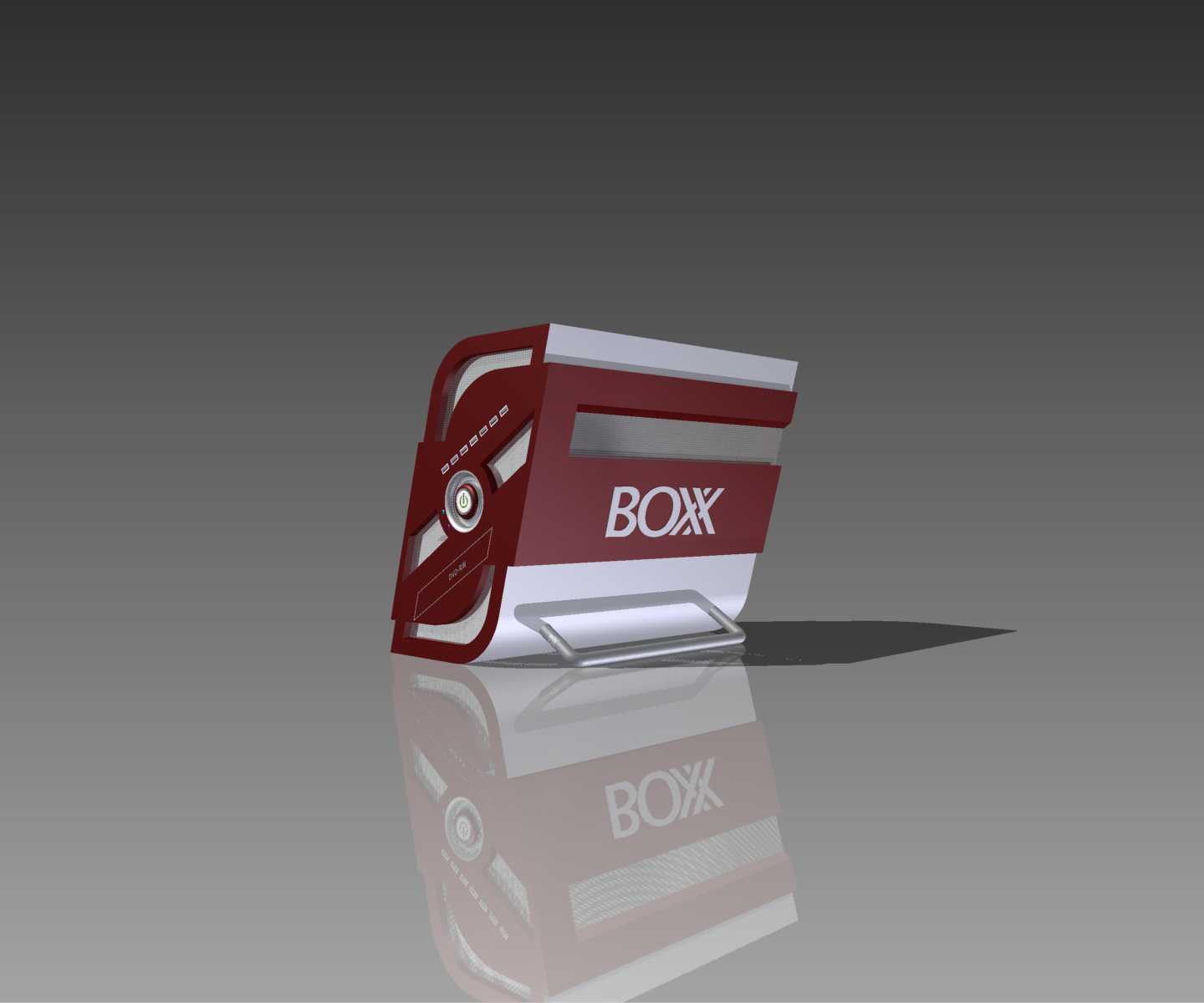

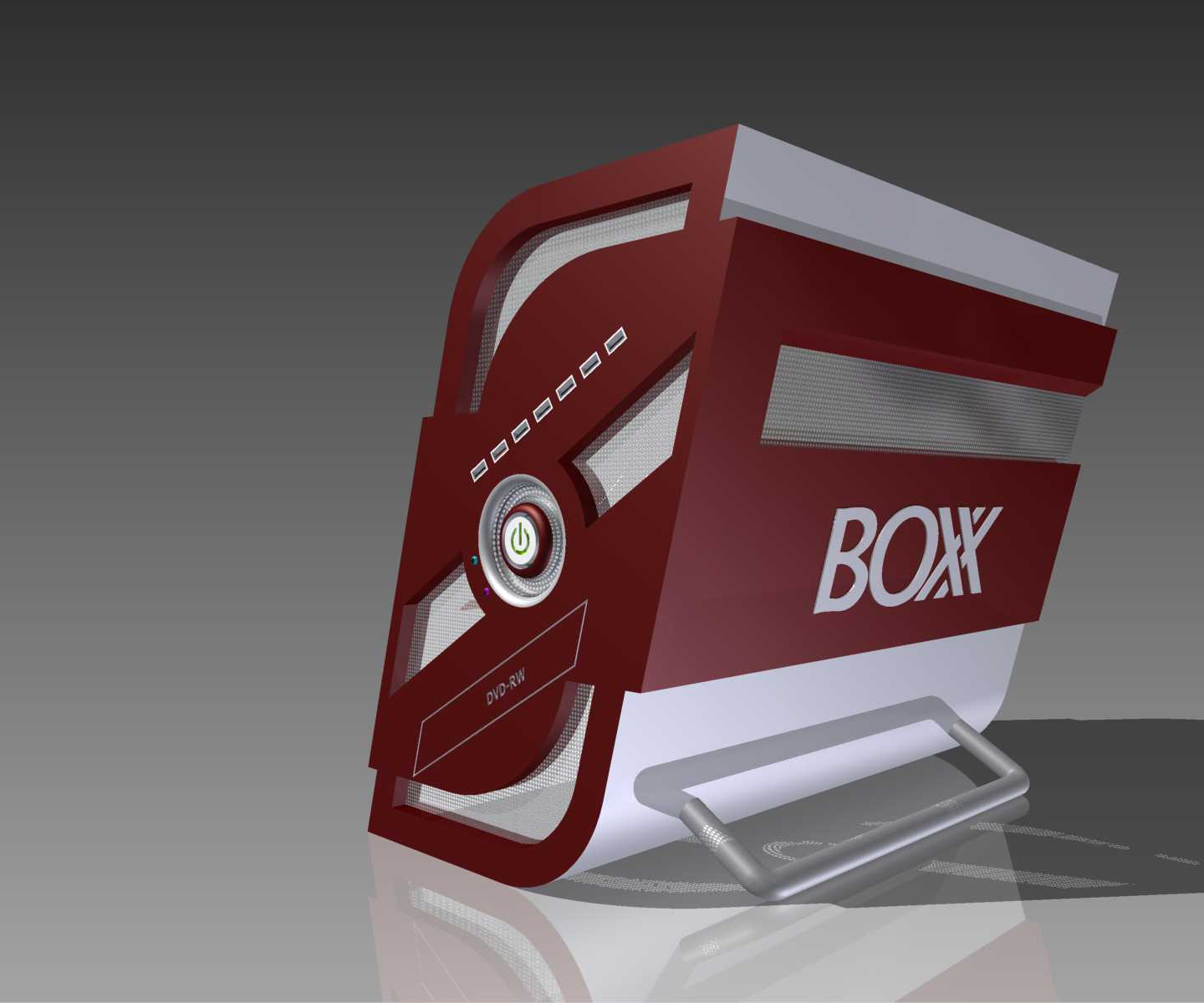

　　这款异形桌面工作站机箱的设计，最初是面向小型桌面级高性能计算工作站的使用场景做的定向优化，日常可放置在设计工位、小型工作室操作台、个人高性能计算桌面区域，适配三维建模渲染、小型仿真计算、工业控制终端这类需要稳定主机支撑的作业场景，区别于常规方正机箱的刻板形态，在结构和外观上做了针对性的调整。从实际使用的功能特性来看，整机采用倾斜支撑的落地结构，底部一体化弯折的金属支脚直接承托主体箱体，不需要额外搭配机箱底座，放置在桌面时自然形成15度左右的仰角，正面的电源按键、前置接口区域刚好对准使用者的操作视角，不需要俯身探腰就能完成开关机、插拔外接存储设备的操作，日常使用的操作便利性比常规平放机箱提升不少。箱体侧面做了大面积的镂空开槽设计，

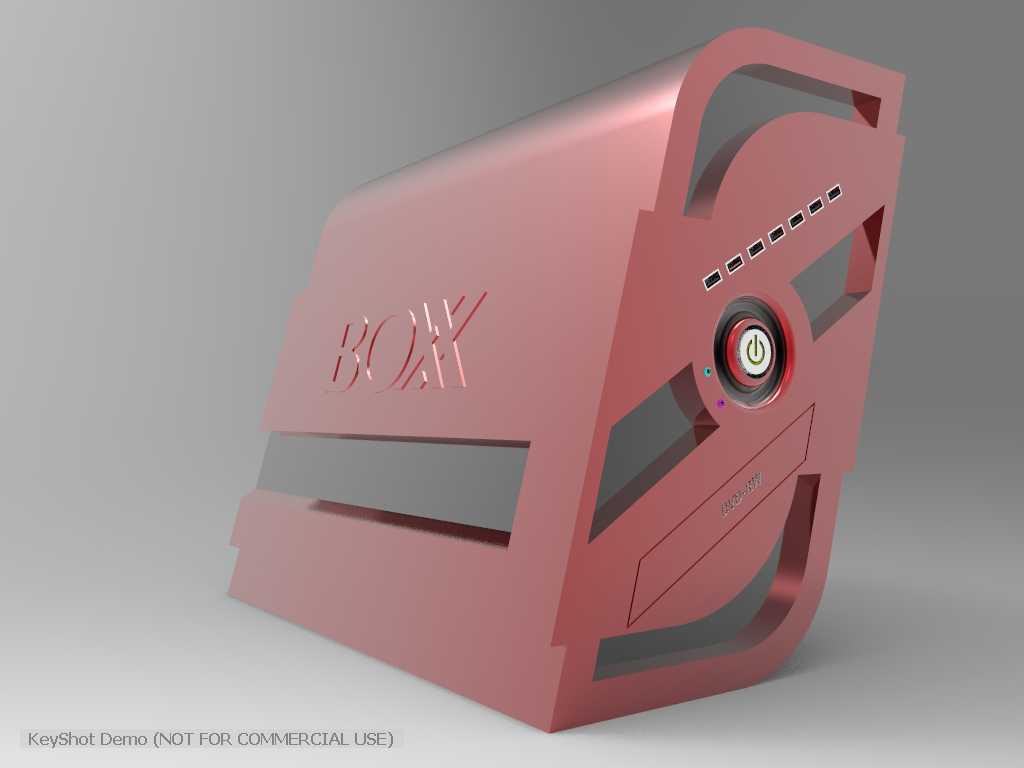

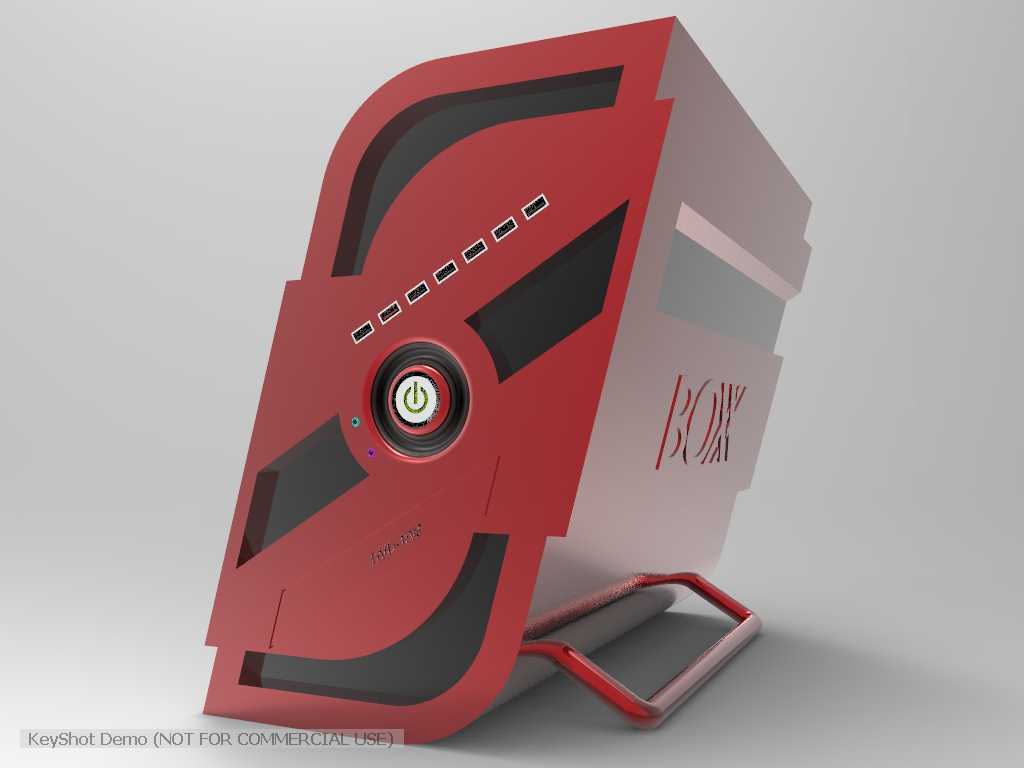

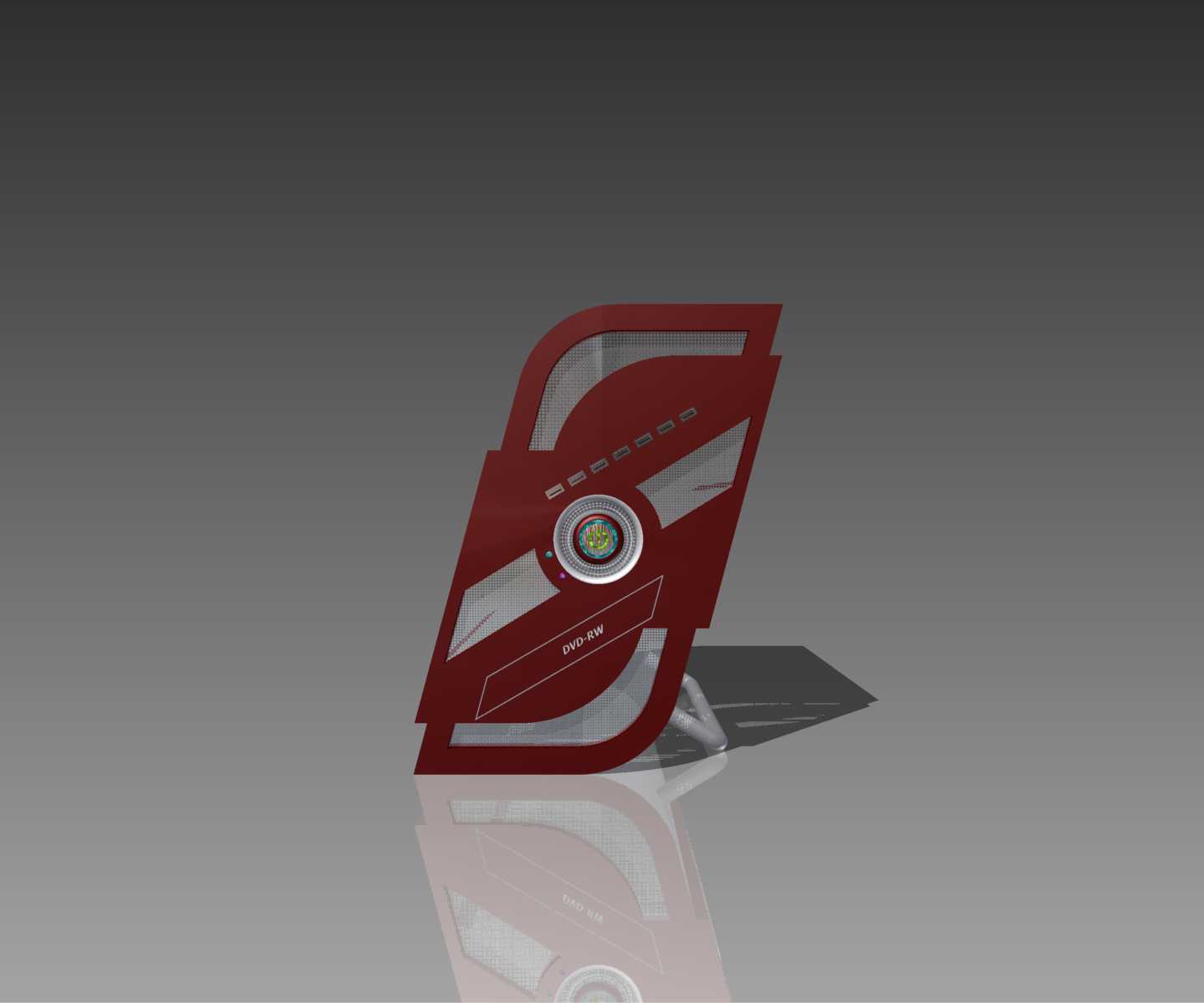

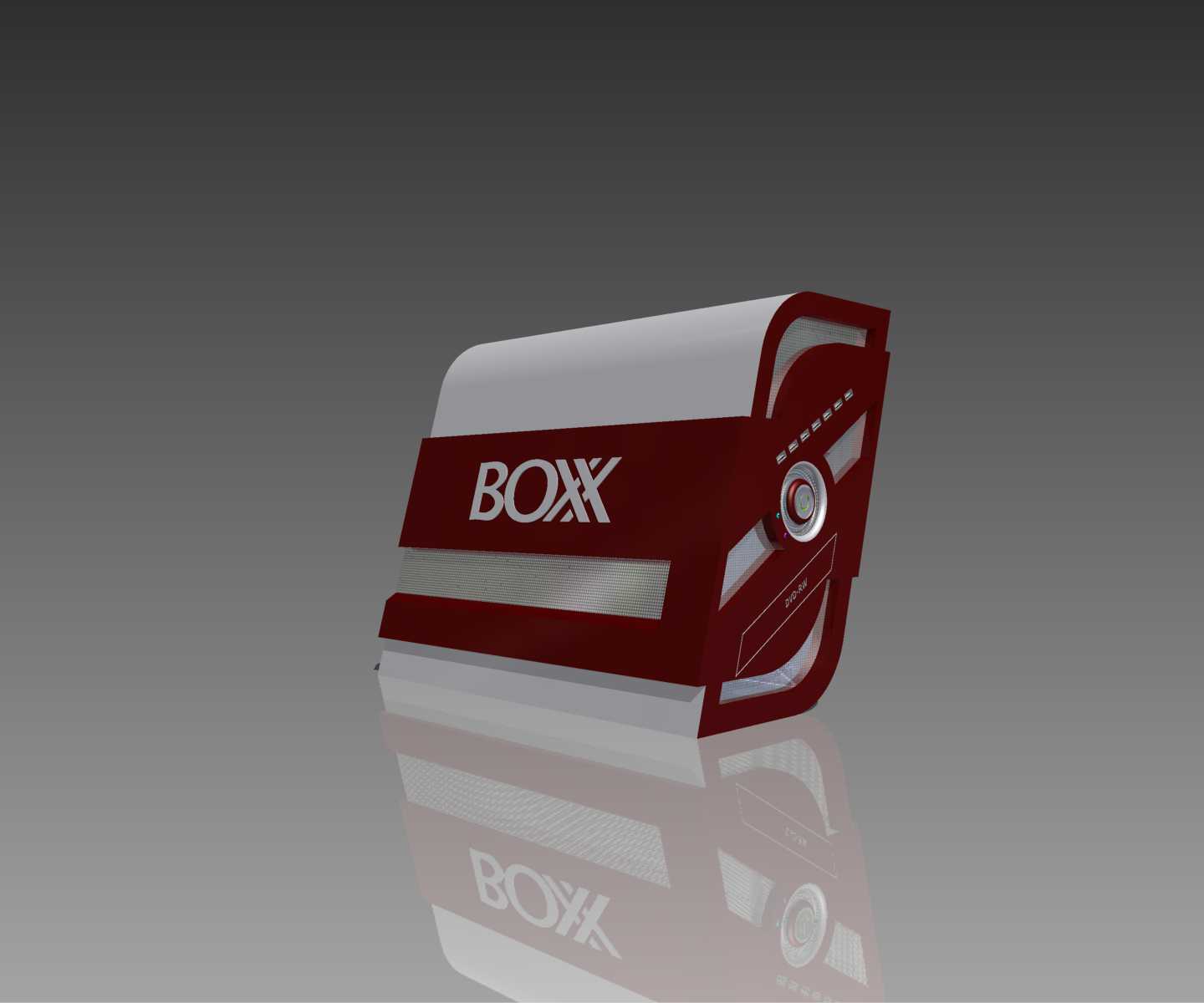

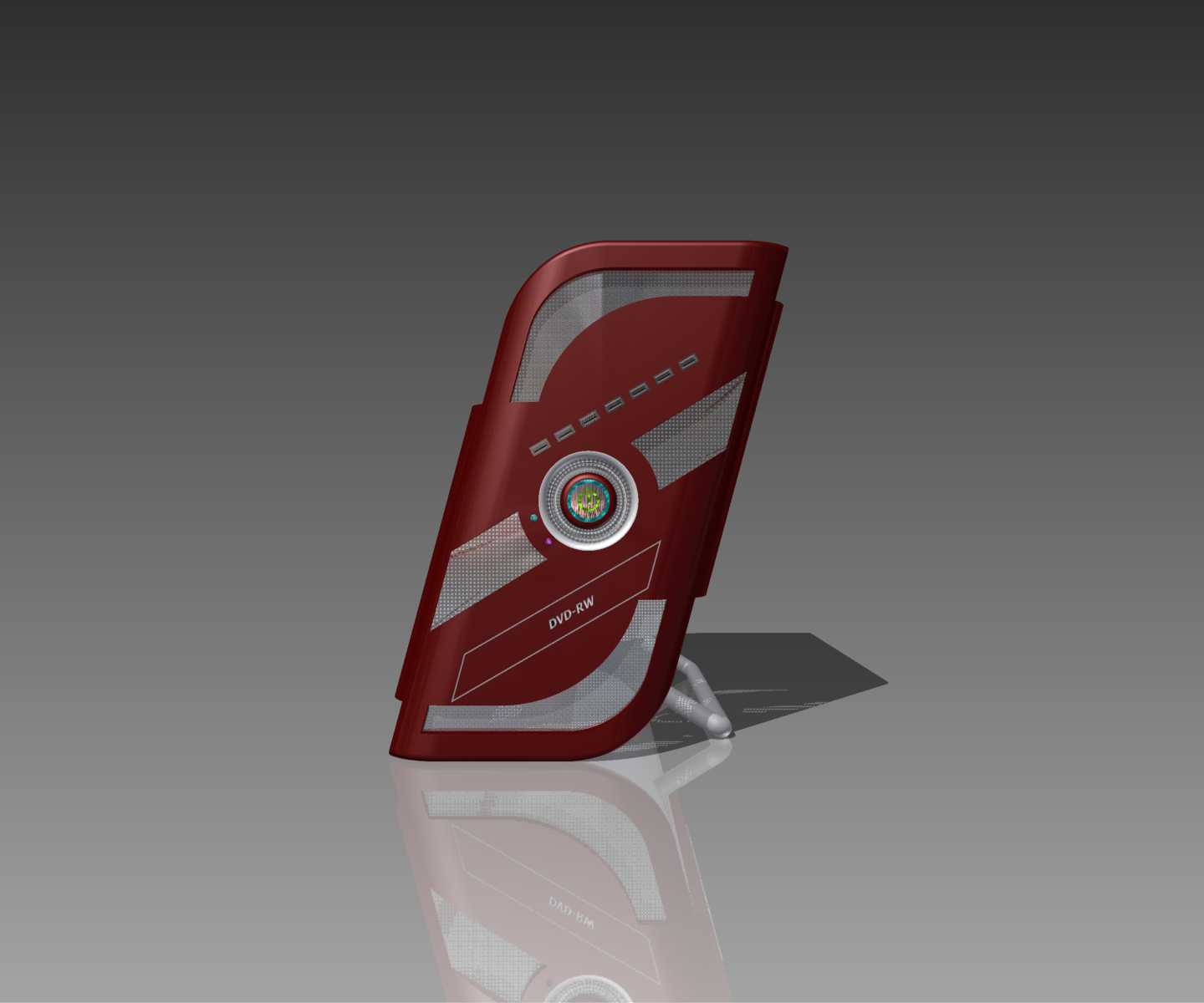

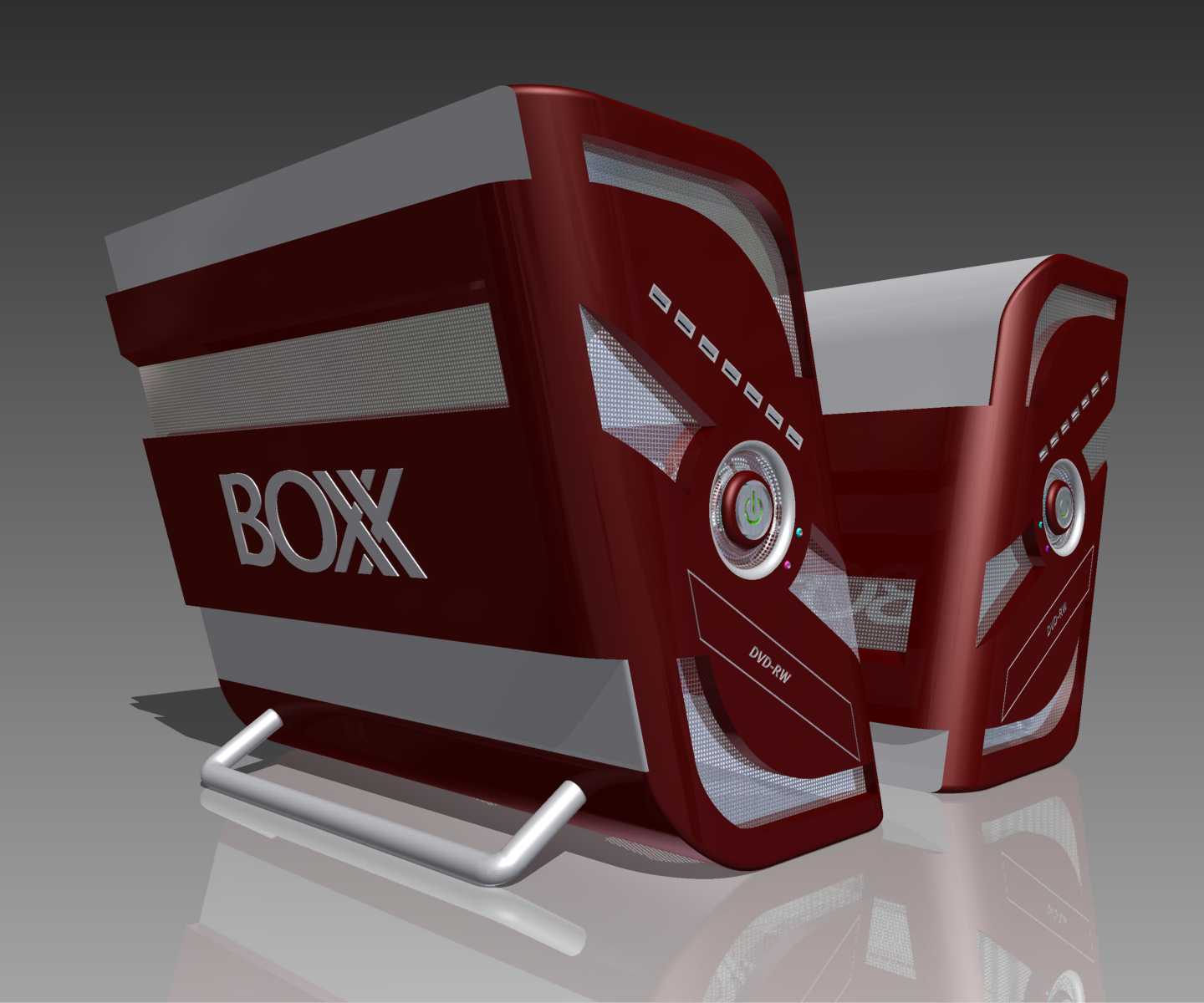

　　并非单纯的造型装饰，这些开槽位置对应内部硬件的散热风道，前置进风经过CPU、显卡发热区域后，可从侧面开槽快速排出，避免封闭钣金结构造成的内部热量淤积，即使长时间满负载运行渲染任务，内部硬件的工作温度也能控制在合理区间。设计思路上没有沿用传统机箱的方正钣金拼接逻辑，而是把箱体的支撑结构和外观曲面做了融合，主体外壳采用多段折弯的钣金件拼接成型，侧面的BOXX标识区域采用一体冲压成型，不需要额外粘贴标识铭牌，减少后期装配的工序。电源按键区域做了内凹的环形防护结构，避免日常移动或者桌面杂物磕碰造成按键误触，按键周边预留的指示灯开孔位置，可直接对应主板的电源、硬盘状态指示灯，不需要额外做导光件的结构设计，压缩整体的制造成本。

　　从外形尺寸与安装边界来看，整机的纵深尺寸控制在320毫米以内，宽度220毫米，高度含支脚为280毫米，放置在常规600毫米深度的办公桌面上，不会占用过多的桌面操作空间，背部的IO接口区域预留了标准的主板挡板开孔位、显卡安装位、电源安装位，兼容标准MATX规格主板、标准SFX电源、长度不超过260毫米的独立显卡，内部的硬盘安装位可容纳2块3.5英寸机械硬盘与2块2.5英寸固态硬盘，满足工作站大容量存储的需求。箱体的支脚底部预留了防滑胶垫的安装槽，装配橡胶防滑垫后可避免划伤桌面，同时减少机箱运行时风扇震动带来的共振噪音。侧面的镂空区域内侧预留了防尘网的安装卡槽，可抽拉更换防尘网，避免日常使用中灰尘大量进入箱体内部附着在硬件上，

　　延长硬件的清理维护周期。整体结构的拼接处采用卡扣加螺丝的双重固定方式，日常拆卸维护硬件时，只需要拧下背部的固定螺丝就能拆开侧面板，不需要拆解整个支撑结构，后期硬件升级、清灰维护的操作门槛和常规商用机箱保持一致，不会因为异形外观提升后期维护的难度。在结构强度设计上，箱体的折弯棱边都做了圆角处理，避免钣金锐边划伤装配人员或者使用者，主体板材采用1.2毫米厚度的冷轧钢板，支撑支脚位置做了双层钣金折弯加强，即使整机满配硬件重量达到8公斤，支脚也不会出现形变，长期放置不会出现箱体倾斜、结构松动的问题。
