液化石油气调压供气调节器结构设计

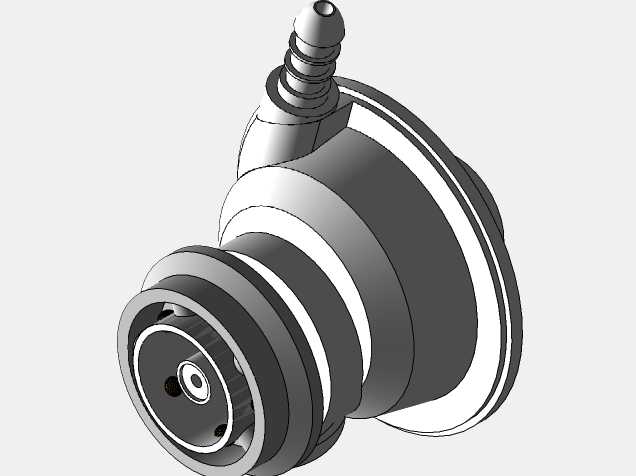

　　在民用燃气供应、小型工业燃气加热、餐饮后厨供气系统中，这类燃气调压部件是连接高压储气钢瓶与下游用气终端的核心安全部件，直接决定供气压力的稳定性，避免下游燃具因进气压力过高出现脱火、爆燃，或是压力不足导致燃烧不充分、热效率不达标的问题。日常工程选型中，这类部件的设计首先要匹配钢瓶出口的连接标准，顶部带定位凸缘的法兰式接口，是对应常规液化石油气钢瓶角阀的安装尺寸，安装时无需额外转接件，靠接口内的密封胶圈与角阀出口端面贴合，拧紧手轮后即可实现密封，安装边界上要预留至少30mm的手轮操作空间，方便日常更换钢瓶时的拆装操作，避免与周边柜体、管线发生干涉。

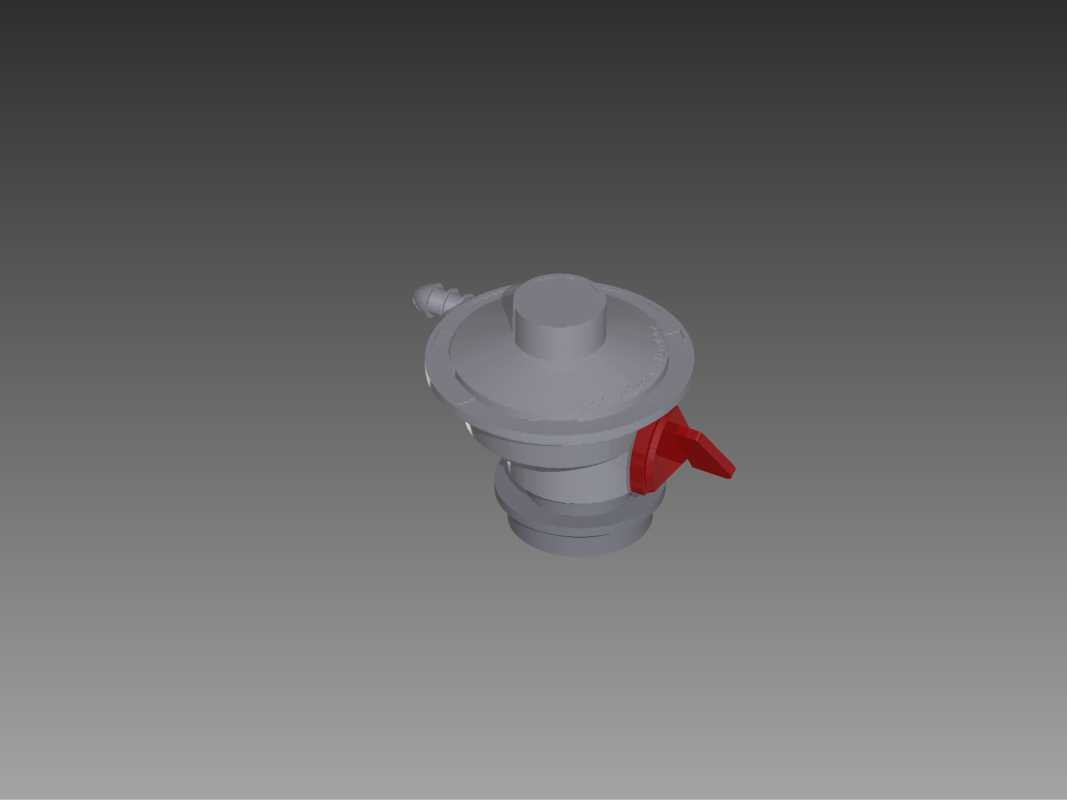

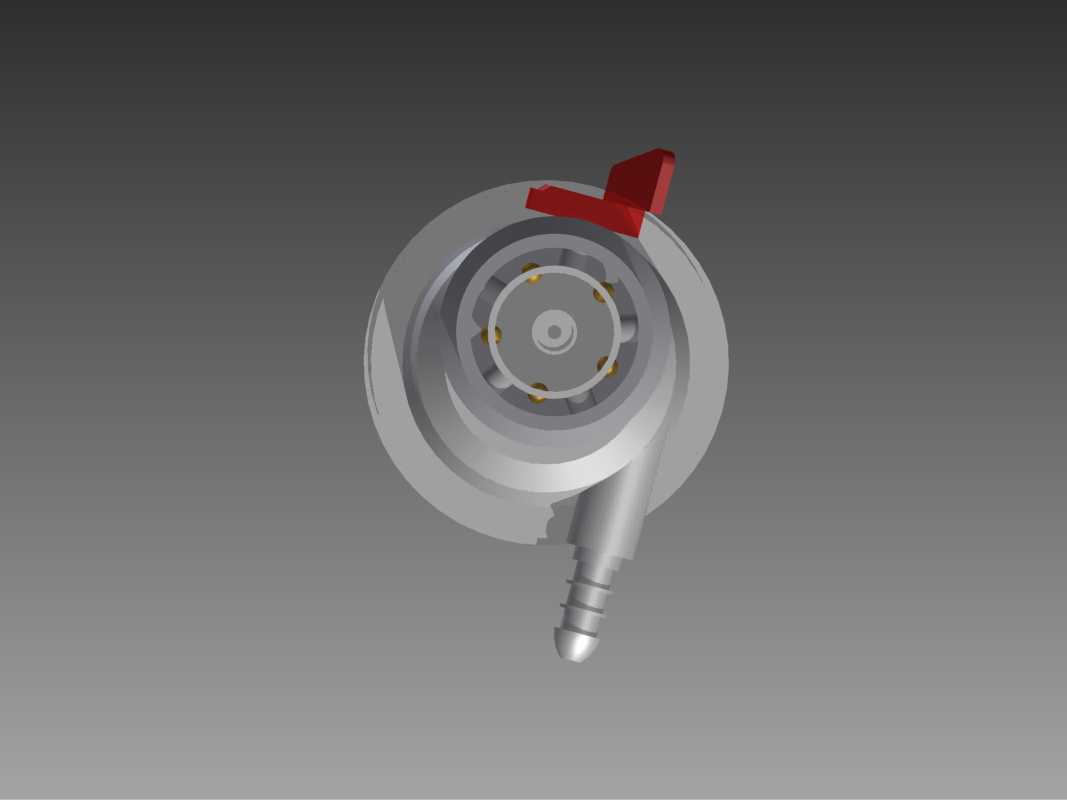

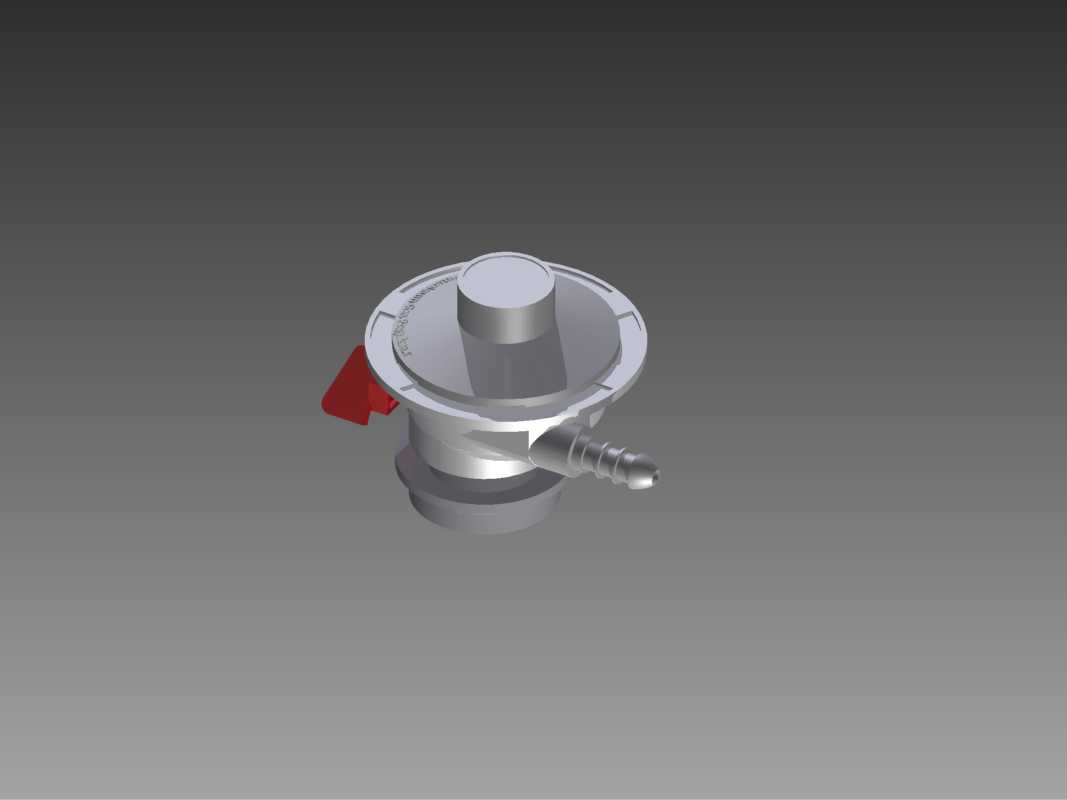

　　从结构设计逻辑来看，这款调节器采用上膜下腔的经典调压结构，上部的圆形端盖内部固定调压弹簧与橡胶膜片，膜片下方是低压气腔，侧方伸出的宝塔式出气接头，是适配内径8-10mm的民用燃气橡胶软管的结构，接头表面的多道环形凸棱，能在软管套接后增大接触摩擦力，配合管卡紧固后可承受0.2MPa以内的气压不脱开，这个出气方向的设计是经过实际场景验证的，侧出式结构能让软管自然向下或水平延伸，不会出现过度弯折导致气路堵塞的问题。侧面设置的红色拨杆是手动切断开关，在长期不用气、或是检修下游管路时，拨动拨杆即可切断气路，这个开关的操作力矩设计在1.5-2N·m，既不会因为日常误碰导致断气，也能在紧急情况下快速操作切断气源，拨杆的限位角度设置为90度，开位与关位有明显的档位触感，操作人员不用观察标识就能靠手感判断开关状态。

　　建模过程中要重点关注几个配合面的公差设计：膜片与上下壳体的压合面，要设计宽度2mm的环形压筋，压合后膜片的压缩量控制在30%左右，既保证密封性能，又不会因为压缩量过大导致膜片过早疲劳开裂；进气口的顶杆结构，要对应钢瓶角阀的顶针尺寸，安装后顶杆的伸出量要保证能完全顶开角阀内部的密封垫，同时在调节器拆下时，顶杆能在复位弹簧作用下完全回位，切断调节器内部的气路，避免残气泄漏。调压弹簧的参数匹配是这类部件的核心，要根据额定出口压力2800Pa的要求，匹配弹簧的刚度与预压缩量，保证当钢瓶内压力从满瓶的0.8MPa降到残液状态的0.1MPa时，出口压力的波动范围不超过±10%，满足燃具的正常工作压力要求。

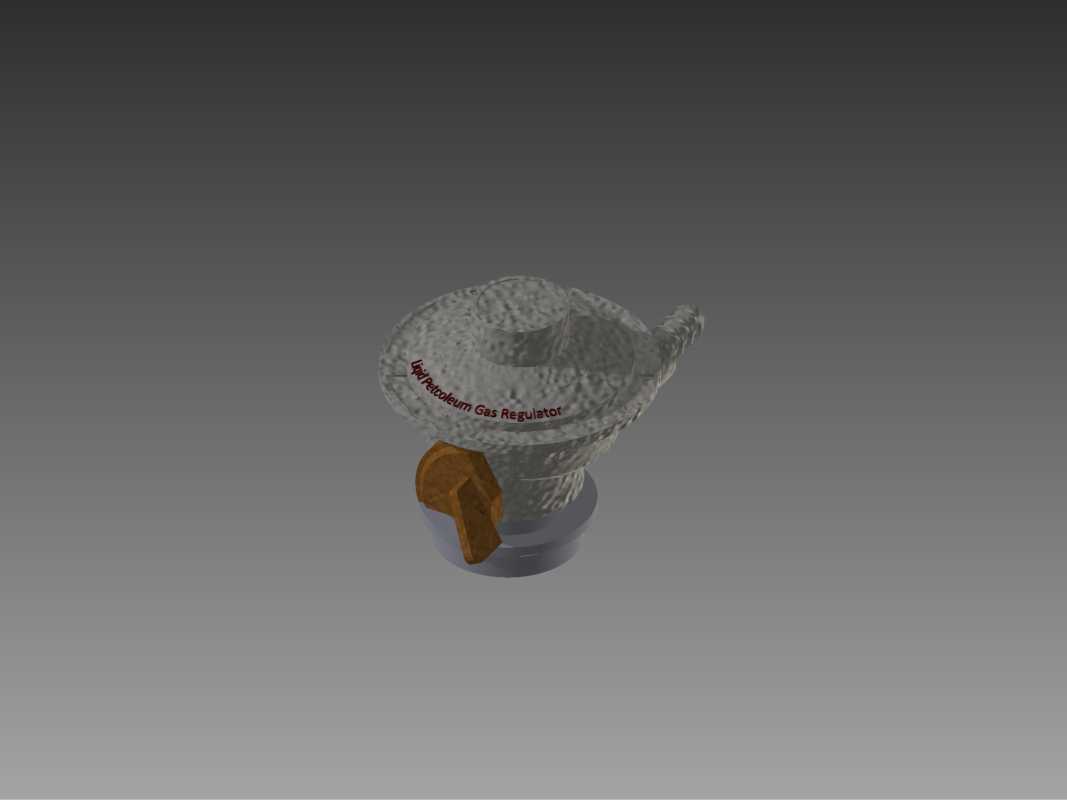

　　实际安装场景中，这类调节器的整体高度控制在120mm以内，最大外径85mm，在嵌入式灶台下方的狭小橱柜空间内也能顺利安装，不会因为尺寸过大导致钢瓶放置后与柜板干涉。壳体采用压铸铝合金材质，建模时要保证壳体壁厚均匀，控制在2.5-3mm之间，避免压铸过程中出现缩孔、砂眼等缺陷，壳体表面的喷塑处理结构，在建模时要预留0.1mm的涂层厚度，保证装配后各配合面的尺寸精度。出气接头的根部设计有加强筋，连接到下壳体上，避免在软管插拔、或是日常使用中受外力拉扯导致接头断裂，这个加强筋的圆角设计要足够大，减少应力集中的问题，在长期受振动的场景下也不会出现开裂。

　　在结构验证阶段，建模时要模拟膜片的全行程运动，保证膜片在最大开度与最小开度时，都不会与壳体内壁发生摩擦，避免膜片磨损导致漏气；同时要设计呼吸孔的位置，在膜片上方的端盖上设置直径1mm的呼吸孔，平衡膜片上方的大气压力，保证调压过程中膜片能灵活上下移动，呼吸孔的位置要设计在端盖的侧面，避免灰尘、水渍直接进入腔体内部，影响膜片的使用寿命。这类部件的流道设计要尽量顺滑，减少气体流动过程中的阻力，保证额定流量能达到1.5m³/h，满足单台家用燃气灶、或是小型商用燃气煲的用气需求，流道内不能有直角突变的结构，避免气流产生涡流导致供气压力不稳定，也能减少流道内的杂质沉积，延长部件的维护周期。
