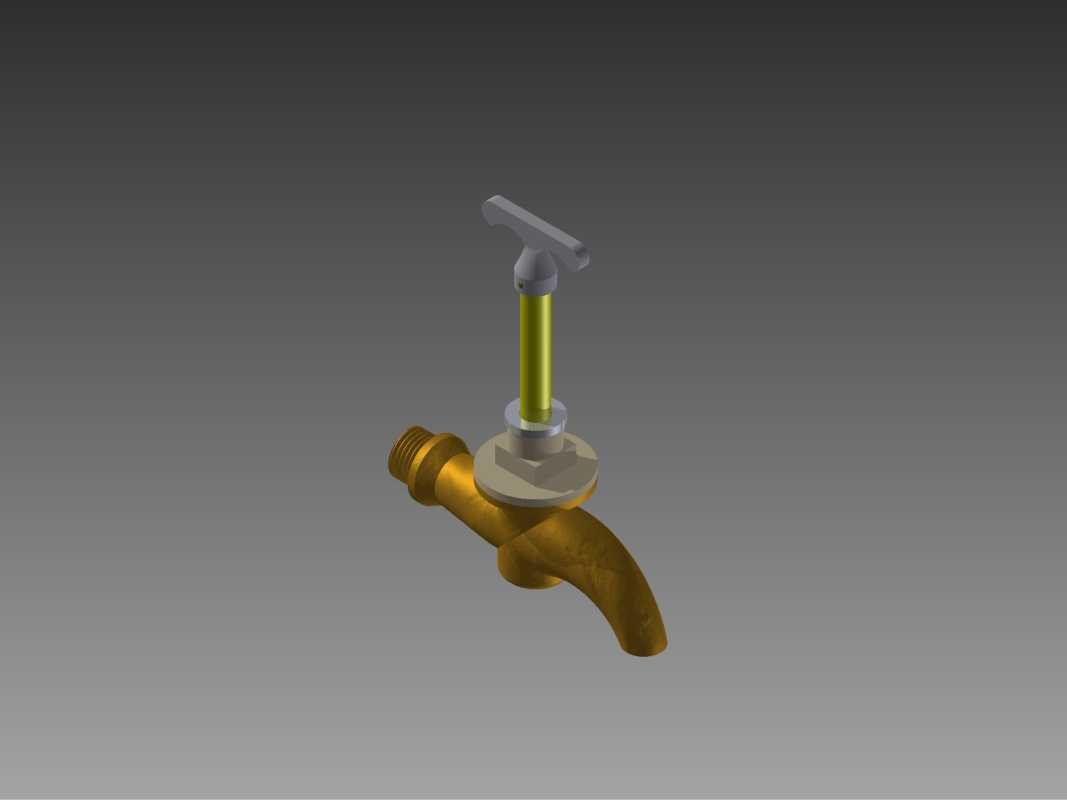

黄铜旋拧式家用出水龙头三维结构

　　日常民用给排水系统的终端出水控制部件里，旋拧式龙头是应用覆盖范围最广的结构形式之一，不管是老旧小区的户外公共取水点、出租屋的简易厨卫进水端，还是户外临时施工的临时取水接口，这类结构的龙头都凭借结构简单、维护成本低、故障点少的特性占据了不小的应用份额。做这个结构的三维建模时，最先要锚定的是安装端的螺纹边界，常规家用进水支管的外螺纹是4分规格，建模时要严格对应螺纹的大径、小径和螺距参数，保证和墙面出水端的内螺纹接头配合时不会出现干涉，同时要预留出拧紧操作的扳手卡位空间，也就是进水端六角螺帽的对边尺寸要符合通用五金件的标准，不能出现扳手卡不住、安装时拧不动的问题。

　　从功能逻辑上看，这个龙头的核心控制逻辑是通过顶部T型手柄的旋转，带动阀杆做轴向升降，从而控制阀芯和进水通道的密封面开合度，实现水流大小的调节和通断控制。建模时要重点处理阀杆和阀体之间的密封腔结构，这里是最容易出现跑冒滴漏的位置，要预留出密封填料的装配空间，也就是阀杆穿过阀体上盖的位置，要设计出填料压盖的配合台阶，保证装配时石棉绳或者橡胶密封圈能被压实，避免阀杆升降过程中出现渗水。阀体的流道设计要尽量减少直角转折，不然长期使用后容易在转角位置积留水垢，造成出水流量衰减，建模时把进水端到出水嘴的流道做成圆弧过渡，既可以降低水流阻力，也能减少水流通过时的紊流噪音。

　　外形结构上，阀体主体采用黄铜材质的质感表达，是因为黄铜的抗锈蚀性能适合长期接触水环境，而且加工切削性能好，批量生产时的工艺难度低。顶部的手柄采用工程塑料包覆金属嵌件的结构，既可以降低冬季使用时的冰手感，也能增加旋转操作时的摩擦力，避免手上沾水时拧动手柄打滑。出水嘴的弧度设计要兼顾出水角度和防溅效果，常规安装高度下，出水嘴的下倾角度要保证水流垂直落入台盆中心，不会顺着阀体外壁往下淌，建模时要反复校核出水嘴的末端切线角度，避免出水角度过平造成水流喷溅，或者角度过陡导致取水时容器容易磕碰到阀体。

　　做装配干涉检查的时候，要重点关注几个运动部件的行程边界：阀杆升到最高位置时，不能和手柄的限位结构发生碰撞，降到最低位置时，阀芯密封面要完全贴合阀座，保证关水状态下没有渗漏；手柄旋转的全程不能和墙面安装基面发生干涉，要预留出至少两指的操作空间，也就是手柄末端到墙面的距离不能小于30毫米，不然冬季戴手套操作时会拧不动。另外，阀体的壁厚设计要符合民用供水的压力要求，常规市政供水的压力在0.3MPa左右，阀体最薄的位置壁厚不能小于2毫米，避免长期水压作用下出现阀体开裂的问题。很多新手建模时容易忽略密封槽的尺寸设计，阀芯位置的橡胶密封圈槽，深度要比密封圈的线径小0.5毫米左右，这样装配时密封圈能产生足够的压缩量，保证密封效果，槽的宽度要比密封圈线径大1毫米左右，给密封圈受压形变留出足够的空间，避免开关过程中密封圈被挤切损坏。

　　这类龙头的实际使用场景里，很多时候会被接上洗衣机进水管或者临时软管，所以出水嘴的外径也要符合通用软管接头的尺寸标准，外壁要设计出防滑的滚花结构，方便用户徒手拧上软管接头，不需要借助额外工具。建模时把这些实际装配的细节都考虑进去，最终的模型才能直接对接生产工艺，而不是只做外观好看的样子货。从结构设计的角度来说，这类看似简单的五金件，其实每一处尺寸都对应着实际使用中的痛点，比如上盖和阀体连接的螺纹，要采用标准管螺纹，保证后期维修时用户能在市面上买到匹配的替换阀芯，不用整体更换龙头，降低用户的使用维护成本。
