长条形嵌入式应急照明灯具结构设计

　　这款长条形应急照明装置的结构设计，核心围绕狭小安装空间的适配需求展开，整体采用窄长型一体化壳体布局，外壳主体为阻燃工程塑料材质，表面做哑光磨砂处理，避免日常使用中积灰留痕，同时降低光线直射产生的眩光问题。从实际应用场景来看，这类应急照明装置多部署在公共建筑疏散通道、设备机房、地下车库、商用楼宇的消防应急点位，也可适配轨道交通车厢、工业设备操作工位的局部应急补光需求，在主供电回路断电后自动启动，为人员疏散、应急操作提供最低限度的照明保障。

　　从功能特性上看，该结构将发光组件、储能模块、控制电路全部集成在单根长条壳体内，无需额外外置控制盒，减少现场布线的复杂度。壳体两端设计有嵌入式安装卡扣，可直接卡入标准宽度的吊顶安装槽、墙面预埋槽或是设备侧壁的预留安装位，安装时不需要额外打固定孔，适配厚度1.2-2mm的各类安装板材，安装后外露面与安装基面齐平，不会突出磕碰过往人员，也能保持安装面的整体整洁度。

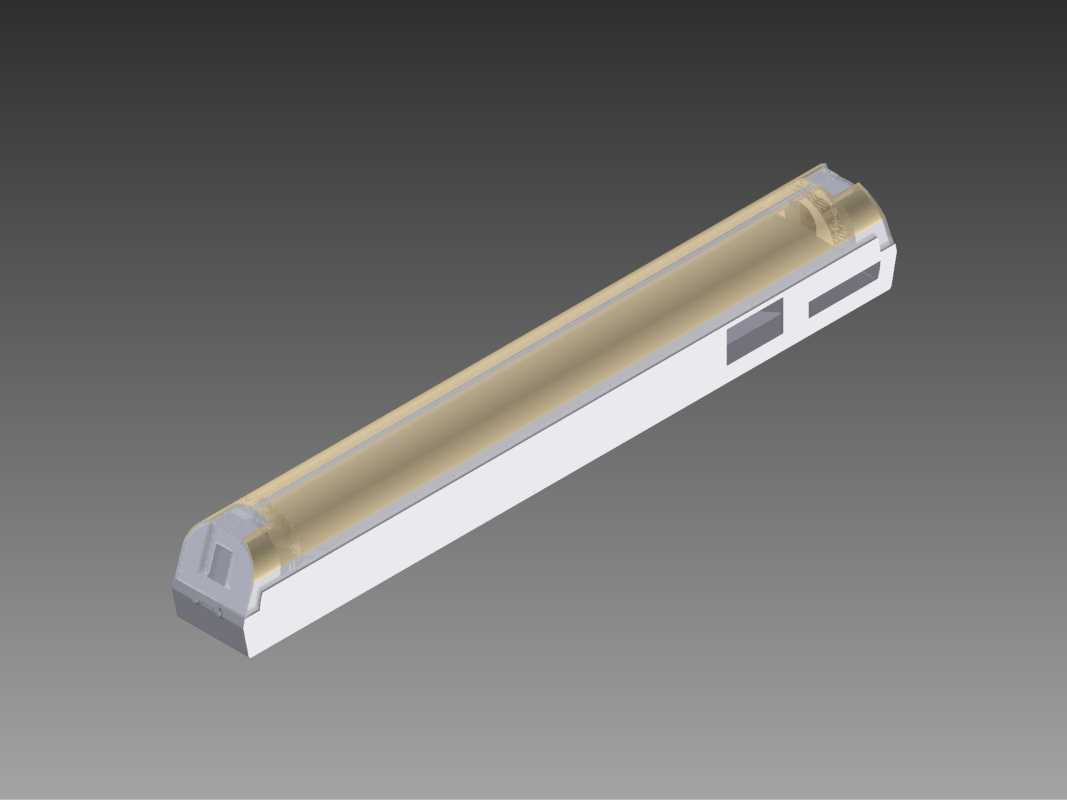

　　设计过程中首先考虑的是安装边界的适配性，整体截面为带微小倒角的矩形，宽度控制在38mm，高度22mm，长度可根据实际照明覆盖需求调整，当前模型对应的长度规格为320mm，能够覆盖1.2m宽度的疏散通道照度要求。壳体侧面预留有两个穿线孔位，分别对应主电输入和应急信号联动线路，孔位自带橡胶密封塞，能够达到IP30的防护等级，适配室内干燥环境的使用要求，避免灰尘进入壳体内部影响电路寿命。

　　发光组件采用沿长度方向布置的长条形导光结构，光源排布在导光条两端，通过匀光材料将点光源转化为均匀的面出光效果，出光面覆盖半透明磨砂PC罩，透光率控制在82%左右，既保证光线均匀扩散，又能遮挡内部的电路与光源结构，提升外观整体性。储能模块放置在壳体内部的独立隔舱内，与发光组件、控制电路通过隔热筋条分隔，避免储能元件工作时的热量影响光源寿命，隔舱设计有可拆卸的端盖，后期维护更换储能元件时不需要拆开整个壳体，仅需拧下端盖的两颗固定螺丝即可操作，降低后期运维的难度。

　　壳体的拼接结构采用卡扣加超声波焊接的组合方式，上下壳体配合面设计有连续的止口结构，装配时先通过周边的定位卡扣完成上下壳的预固定，再沿止口位置做超声波焊接，保证壳体整体的结构强度，日常使用中不会因为轻微磕碰出现壳体开裂、接缝错位的问题。两端的端盖与主体壳体采用小螺丝固定，端盖上预留有状态指示灯的透光孔，能够直观显示设备的主电供电、储能充电、故障告警状态，巡检人员不需要拆开设备即可判断设备运行状态。

　　在结构细节处理上，壳体背部设计有两道沿长度方向的加强筋，既能够提升长条形壳体的抗弯折强度，避免长距离运输、安装过程中出现壳体翘曲变形，同时加强筋与安装基面之间留出了3mm的走线空间，现场布线时线路可以顺着加强筋之间的凹槽排布，不需要额外预留走线槽，进一步降低安装的空间要求。出光罩与壳体的配合位置设计有嵌入式防水胶条槽，虽然是室内使用场景，胶条的存在也能避免日常清洁时的水渍、清洁液体渗入壳体内部，提升设备在不同使用环境下的可靠性。

　　从建模逻辑来看，整个模型采用自顶向下的设计思路，先确定整体的安装边界尺寸，再依次拆分壳体、导光组件、储能隔舱、端盖、安装卡扣的各个子零件，所有配合面都预留了0.15mm的装配间隙，满足注塑件的生产公差要求，卡扣的变形量控制在塑料材质允许的1.5%以内，保证安装时卡扣能够顺利卡入安装位，同时卡入后有足够的锁紧力，不会因为长期使用出现松脱掉落的问题。
