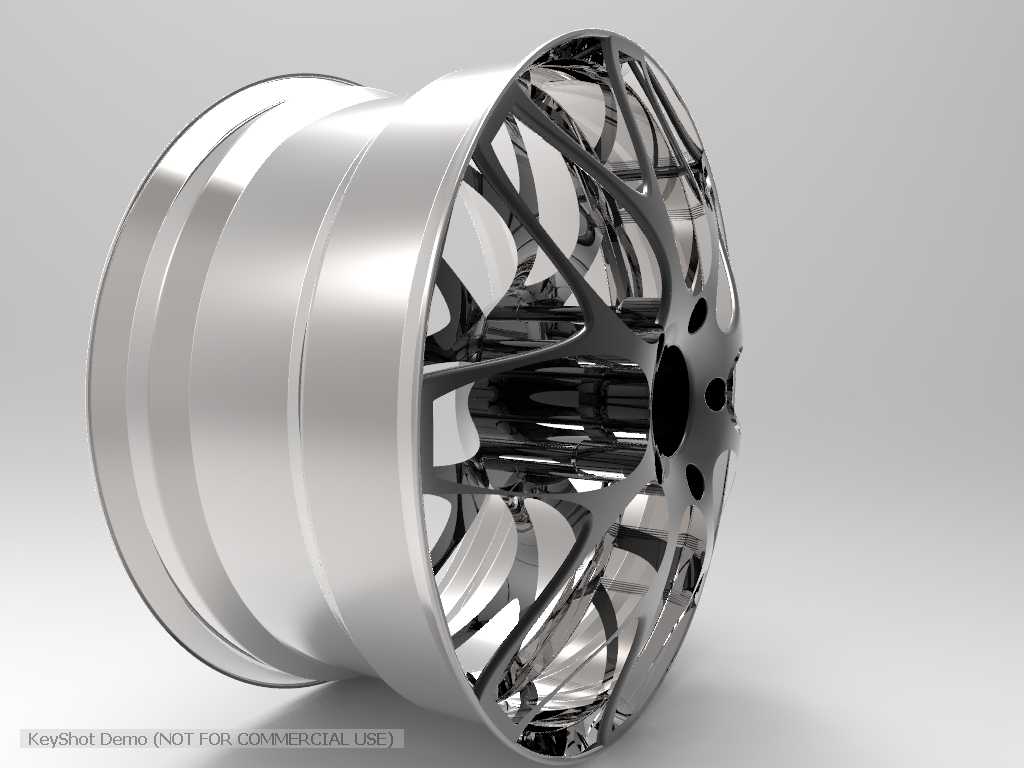

乘用车镀铬多辐式轮毂结构设计

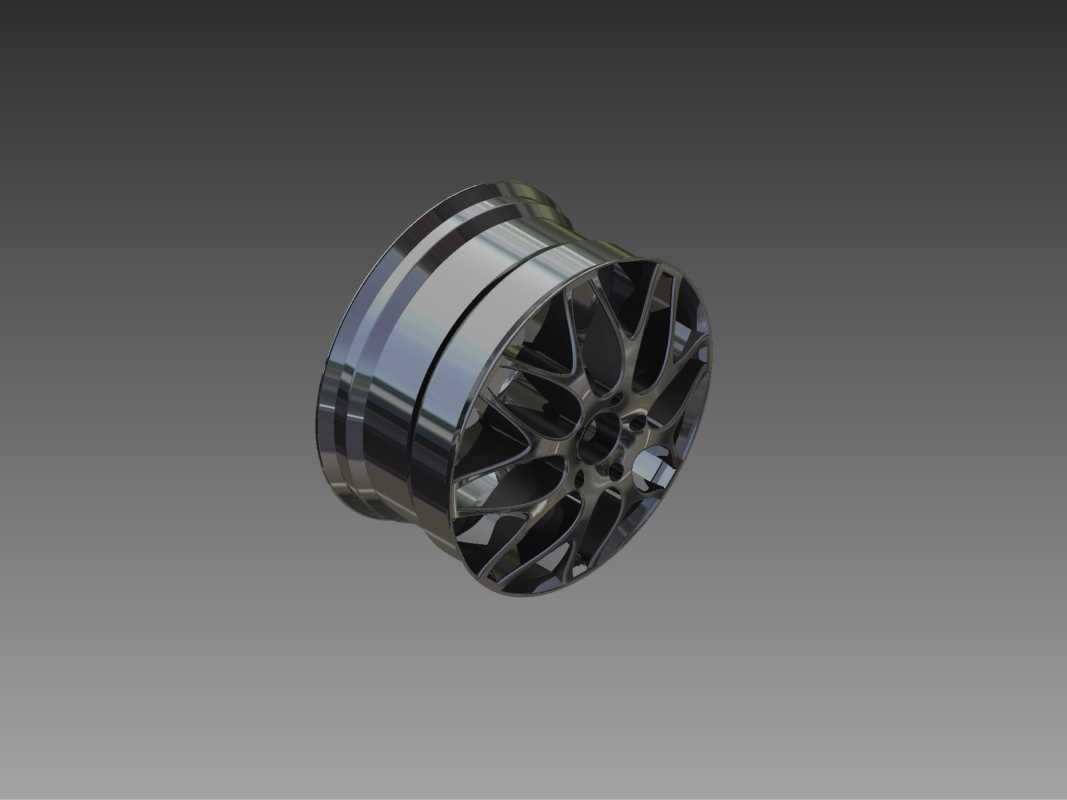

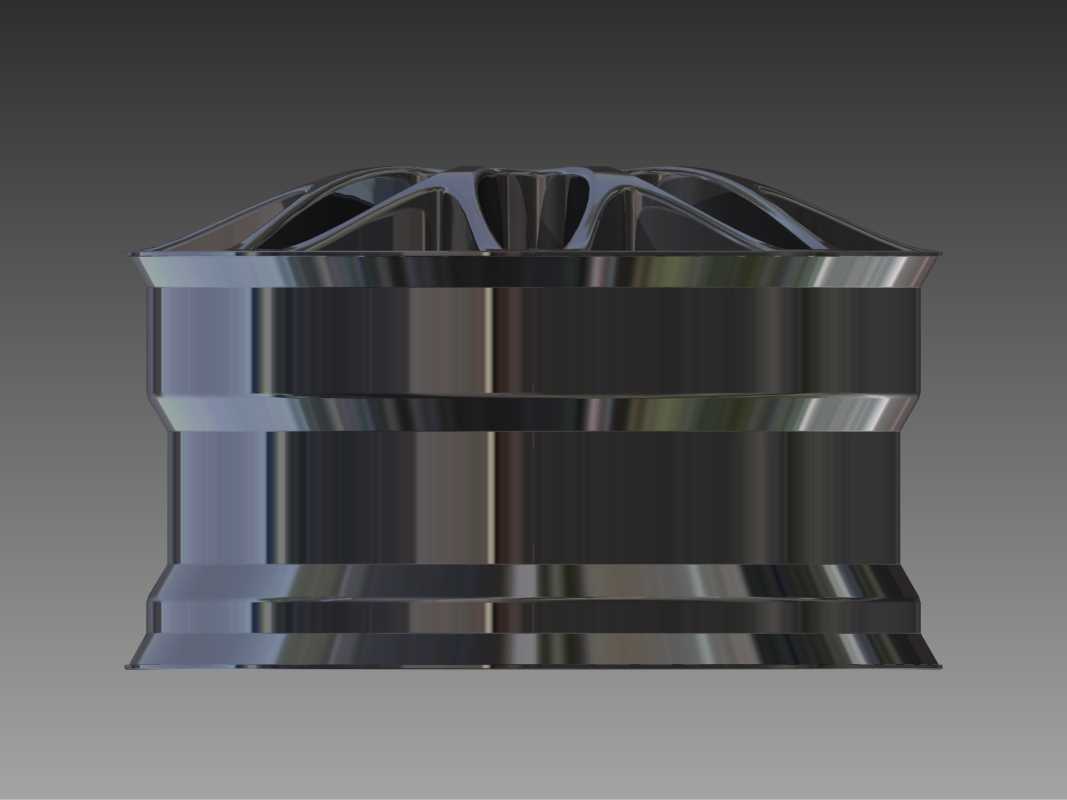

　　日常做底盘行走部件建模时，轮毂是绕不开的核心零件，这次做的这款多辐式镀铬轮毂，最初是为了匹配紧凑型家用乘用车的改装需求做的练习，实际落地时也可适配同参数规格的量产车型。先从安装边界说起，这款轮毂的中心孔严格匹配对应车型的轴头尺寸，不会出现安装偏心的问题，孔位分布遵循乘用车通用的节圆直径标准，螺栓孔的倒角做了适配处理，能保证轮毂固定时螺栓受力均匀，不会出现应力集中导致的螺栓断裂风险。轮辋部分的宽度、偏距都经过参数校核，安装后不会和翼子板、刹车卡钳发生运动干涉，哪怕是升级了大尺寸刹车套件的车型，只要卡钳边界在预留的空间范围内，都能顺利装配。

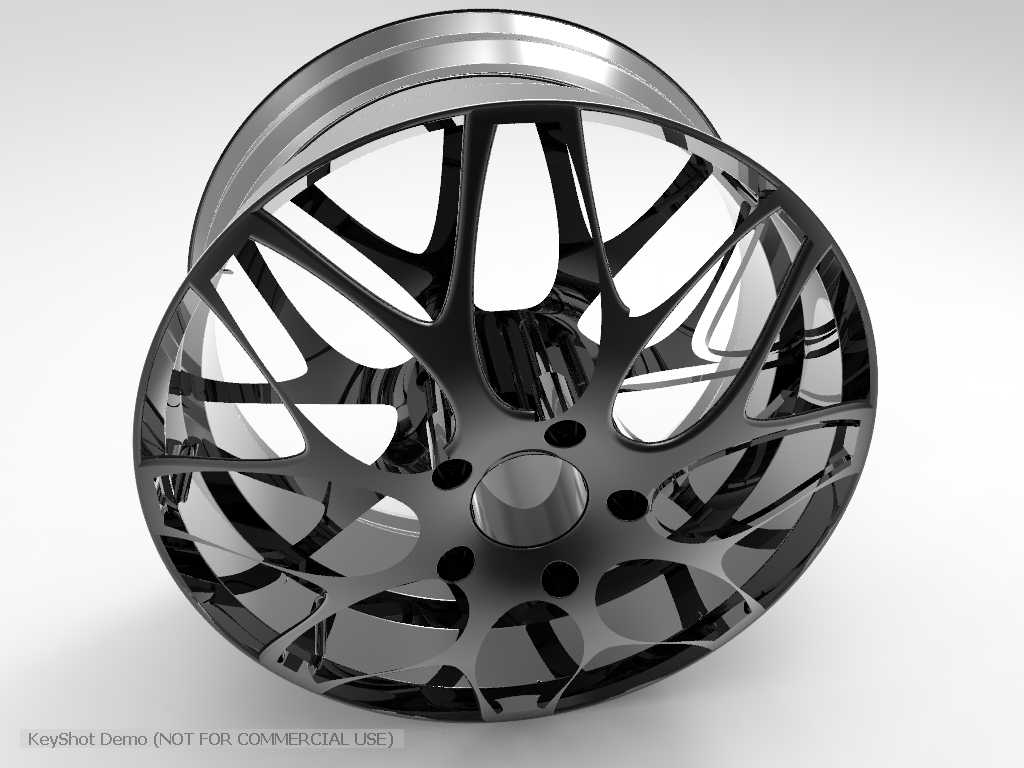

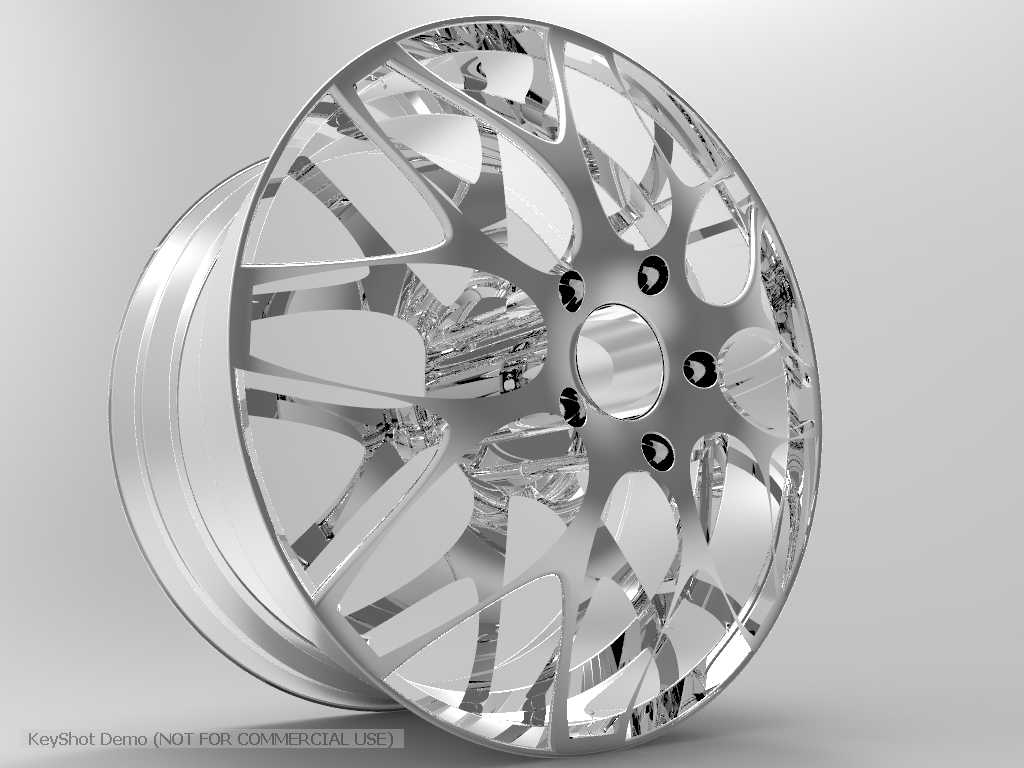

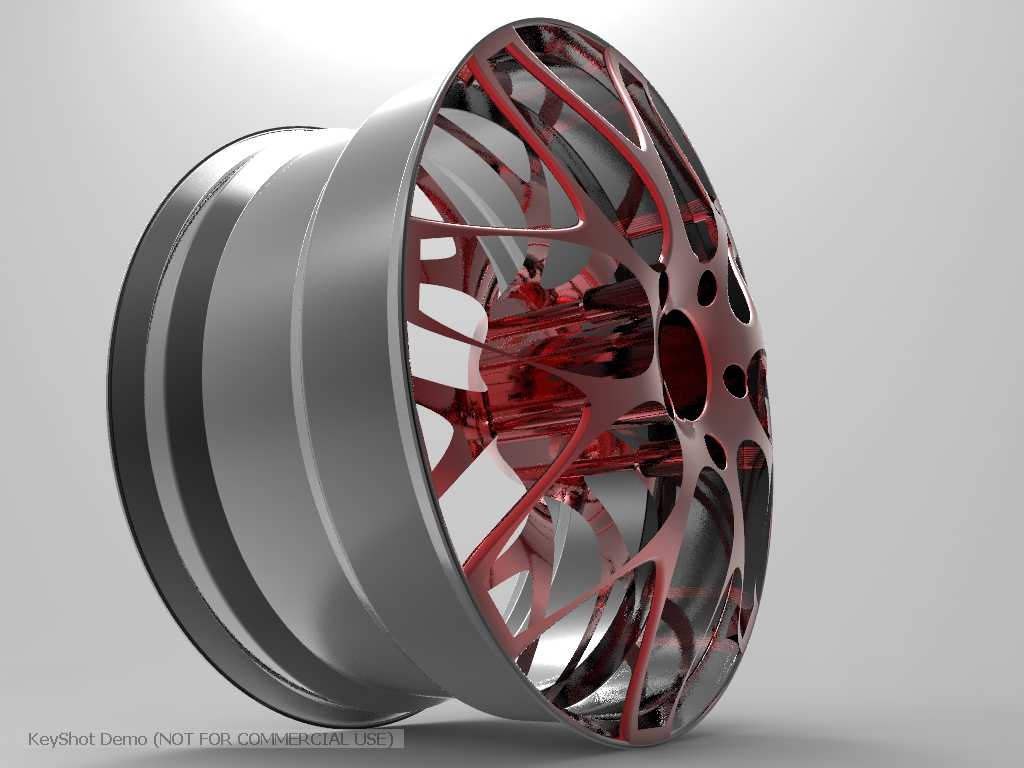

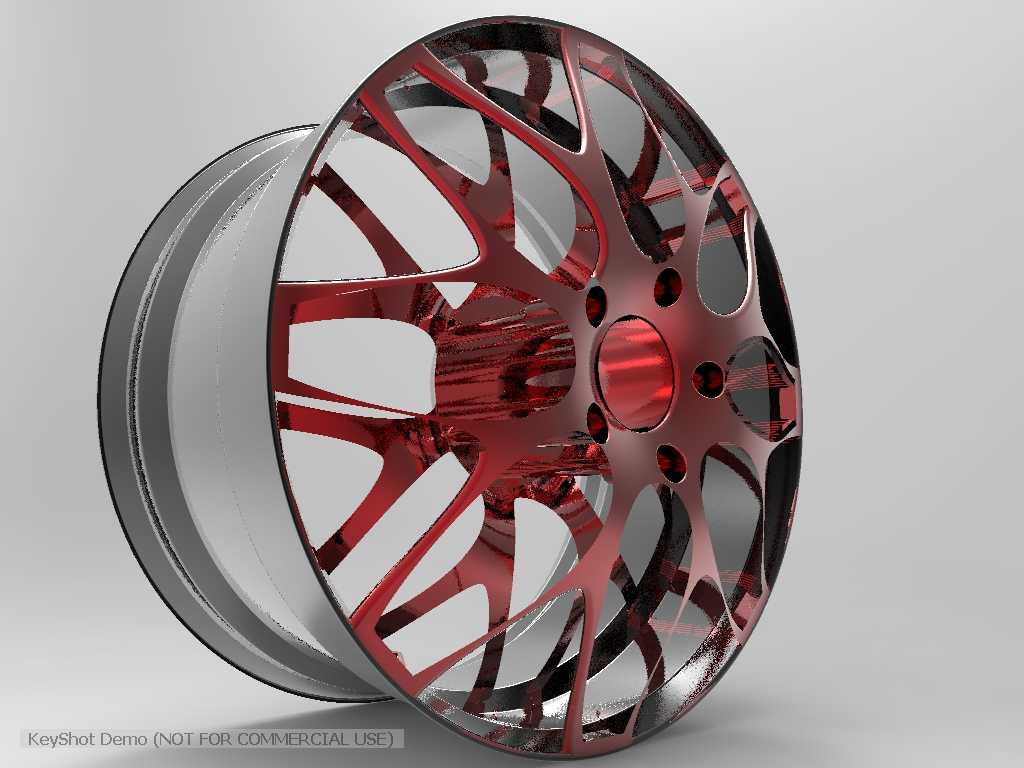

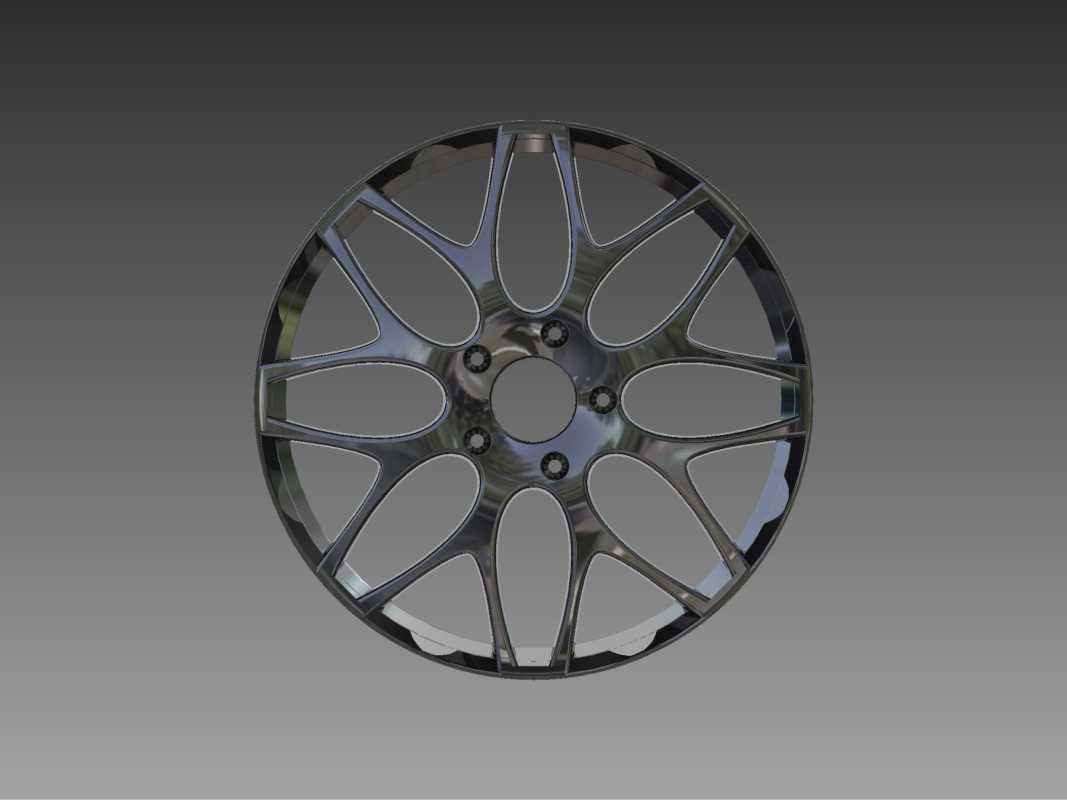

　　设计思路上，没有采用传统的粗辐条结构，而是做了交错式的多辐镂空设计，一方面是为了降低轮毂整体的转动惯量，车辆起步、制动时的响应会更灵敏，簧下质量的降低也能小幅提升悬挂的滤震表现；另一方面镂空结构能给刹车系统留出足够的通风空间，连续制动时刹车盘产生的热量可以顺着辐条间的空隙快速散出，避免热衰减影响制动性能。辐条的受力路径做了优化，每根辐条从中心安装盘位置向外延伸到轮辋边缘，截面采用变厚度设计，靠近中心的位置厚度更大，能承受起步、制动时的扭矩输出，靠近轮辋的位置适当收窄，在保证结构强度的前提下进一步减重。表面的镀铬层不是单纯为了装饰，镀铬处理本身能提升金属表面的硬度和耐腐蚀性，日常行驶中遇到路面碎石击打、雨水侵蚀，都能更好地保护轮毂基体，延长使用寿命，亮面的镀铬效果也能满足外观改装的视觉需求。

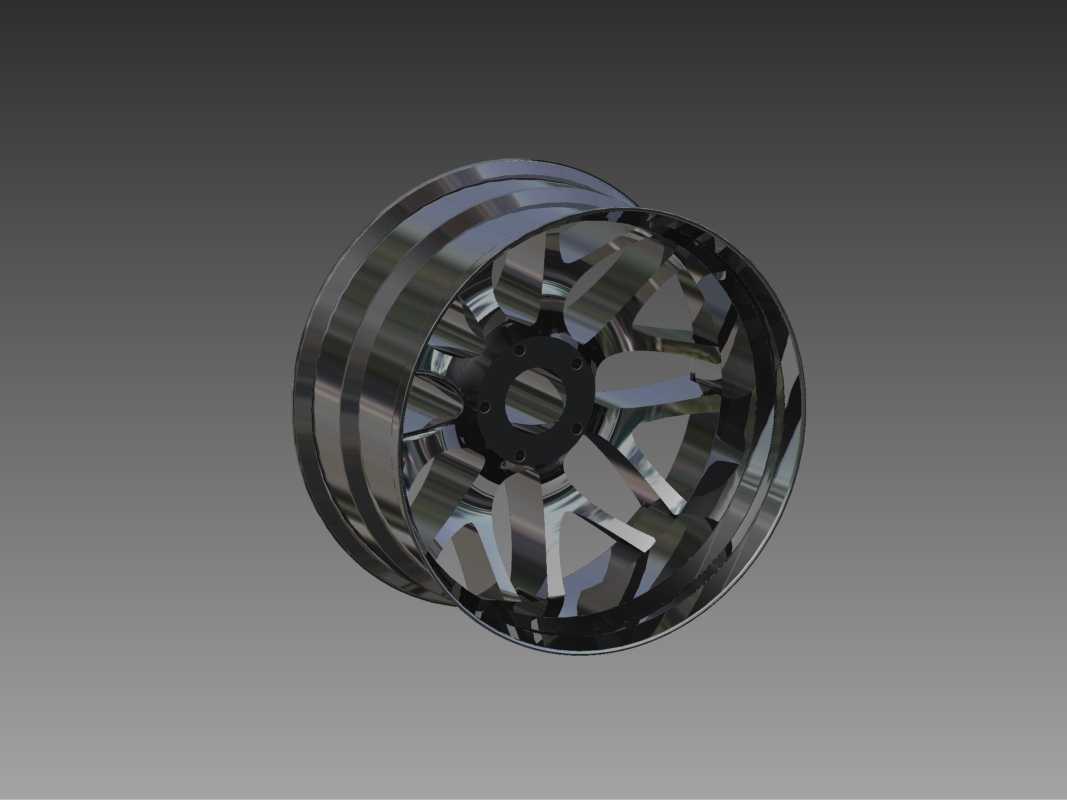

　　实际应用场景里，这类轮毂除了日常城市道路行驶，也能应对常规的非铺装路面短途通行，辐条的结构强度经过受力仿真验证，在额定载荷下不会出现辐条变形、断裂的问题。轮辋和轮胎配合的胎圈座位置做了高精度的曲面处理，能保证轮胎安装后的气密性，不会出现慢漏气的情况，轮缘部分的凸起高度符合安全标准，轮胎亏气时也能避免轮胎脱圈引发安全事故。建模过程中特意把轮辐的过渡圆角做了统一处理，没有尖锐的棱角，一方面是加工时能减少应力集中，另一方面后期做表面处理时镀层能更均匀地附着，不会出现边角位置镀层过薄容易脱落的问题。和刹车系统的匹配上，轮毂内侧的预留空间不仅能容纳常规的浮动卡钳，对部分大四活塞的固定卡钳也有足够的兼容度，不需要额外加装垫片就能完成装配，避免了加装垫片带来的轮距变化、螺栓受力异常等问题。做这类零件建模时，最容易忽略的就是动平衡相关的结构细节，这款轮毂在设计时就考虑了动平衡配重块的安装位置，轮辋边缘预留了配重块的安装槽，后期做动平衡时配重块可以牢固固定，不会在高速行驶时脱落，保证车辆高速行驶的稳定性。
