垂直输送用斗式物料提升设备结构设计

　　在散状物料的垂直输送作业场景里，斗式提升机是建材、粮食、矿山、化工等行业生产线上衔接上下游工序的核心输送单元，不少厂区的原料入库、成品转运、工艺段间的物料抬升环节，都会用到这类垂直布置的输送设备，它能在极小的占地空间内完成大高度差的物料输送，相比倾斜布置的皮带输送机，能大幅节省厂区的平面布置空间，尤其适合老厂区改造、场地受限的生产线布局场景。

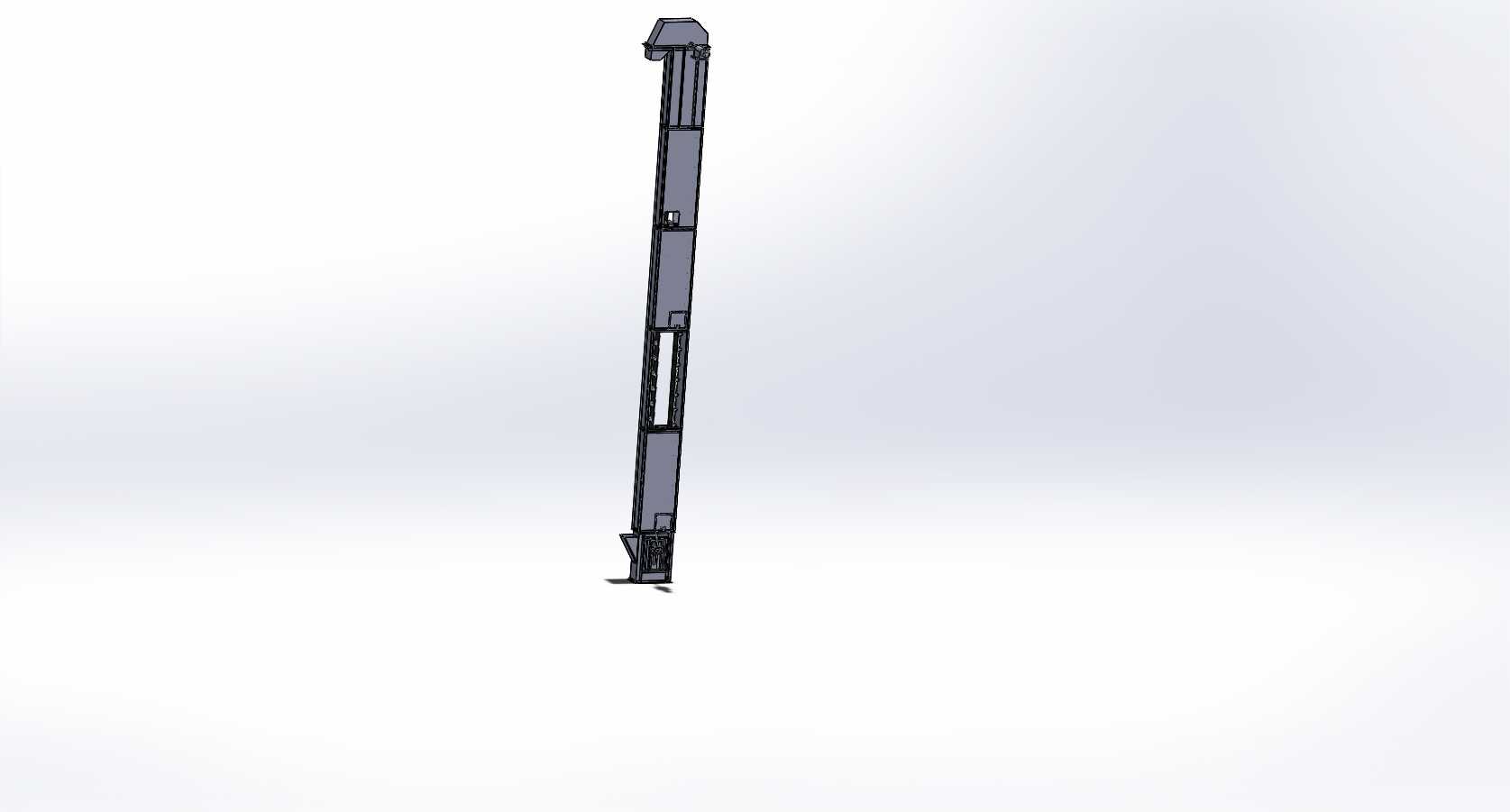

　　这套斗式提升设备的结构设计，首先围绕垂直输送的核心需求展开，整体采用立式长直框架作为主体承载结构，框架沿高度方向分段设计，既方便加工制造时的型材下料、焊接组对，也能适配不同输送高度的项目需求，现场安装时可根据实际抬升高度增减标准段框架，无需重新设计整体结构。设备底部设置进料段与张紧机构，进料口的位置与角度经过反复校核，能保证散状物料顺畅流入料斗，不会出现物料卡滞、撒漏的问题；底部的张紧机构采用螺杆调节结构，可根据牵引构件的使用磨损情况实时调节张紧度，避免牵引构件打滑、跑偏，保证设备运行的稳定性。顶部设置驱动端与出料段，驱动单元布置在设备顶端，能降低牵引构件的运行张力，延长牵引件的使用寿命，出料口采用离心式卸料结构设计，料斗运行到顶端转向时，借助离心力将物料抛入出料溜槽，卸料过程顺畅，残留物料少。

　　料斗作为直接承载物料的部件，设计时根据输送物料的特性选用了深斗结构，斗口边缘做了耐磨加强处理，能适应颗粒状、小块状的磨琢性物料输送，料斗按固定间距安装在牵引构件上，牵引构件沿框架内部的导轨运行，导轨全程约束料斗的运行轨迹，避免料斗在提升过程中出现晃动、刮蹭框架的问题。设备的外壳采用分段式薄钢板封装，既可以防止输送过程中物料粉尘外溢，满足车间的环保要求，也能隔绝外部杂物落入设备内部，保护内部运行构件。

　　从安装边界来看，这类垂直提升设备的安装基础只需要在底部预留对应尺寸的混凝土地脚安装位，基础的水平度需要控制在允许偏差范围内，避免设备安装后出现倾斜，导致运行阻力增大、构件磨损加快。设备沿高度方向需要每隔一段距离与厂房墙体或钢结构支架做固定连接，抵消设备运行时产生的振动，保证高立式结构的稳定性，尤其是输送高度较高的工况，侧向固定的间距需要严格按照设计要求设置，不能随意放大间距。设备顶部的驱动端需要预留足够的检修空间，方便后期维护时更换驱动部件、检修牵引构件与料斗，底部的张紧端也需要预留检修操作空间，方便日常清理积料、调节张紧度。

　　在实际选型应用时，需要根据输送物料的堆积密度、磨琢性、输送高度、输送产能来匹配对应的料斗容积、牵引构件规格、驱动功率，这套结构的设计预留了足够的参数调整空间，可通过调整料斗间距、运行速度来适配不同的产能需求，框架的标准段设计也能快速适配不同的输送高度要求，不需要对整体结构做大幅修改。设备运行时的料斗运行速度经过优化设计，既能保证物料在提升过程中不会从料斗中撒落，也能保证顶端卸料时的离心力足够将物料完全卸出，避免物料回流到底部，造成重复输送、能耗升高的问题。

　　不少现场应用案例里，这类斗式提升机常和皮带输送机、振动给料机、储料仓等设备配套使用，进料端衔接振动给料机或下级皮带机，保证进料均匀稳定，避免进料过多导致设备堵料、过载，出料端衔接上级储料仓或下一道工序的进料口，形成连续的物料输送生产线。设计时还考虑了设备的安全防护需求，驱动端的转动部件全部设置安全防护罩，避免人员误触造成安全事故，设备外壳上设置了观察检修口，可在不停机的情况下观察内部料斗的运行情况，日常巡检时能快速判断设备是否存在跑偏、料斗脱落等异常问题，降低设备的运维难度。
