农用散粮垂直输送谷物提升设备结构

　　在中小型粮食加工场站、种粮大户的临时收储点、小型饲料加工车间里，这类垂直式谷物提升结构是散粮转运环节里的核心衔接设备，主要负责把地面进料端的小麦、玉米、稻谷等颗粒状谷物，垂直输送到一定高度后，送入后续的清理筛、储料仓、计量设备或者加工主机进料口，替代传统人工扛袋登高送料的作业模式，大幅降低散粮转运过程中的人力投入，同时减少人工搬运过程中出现的粮食撒漏、破损问题。

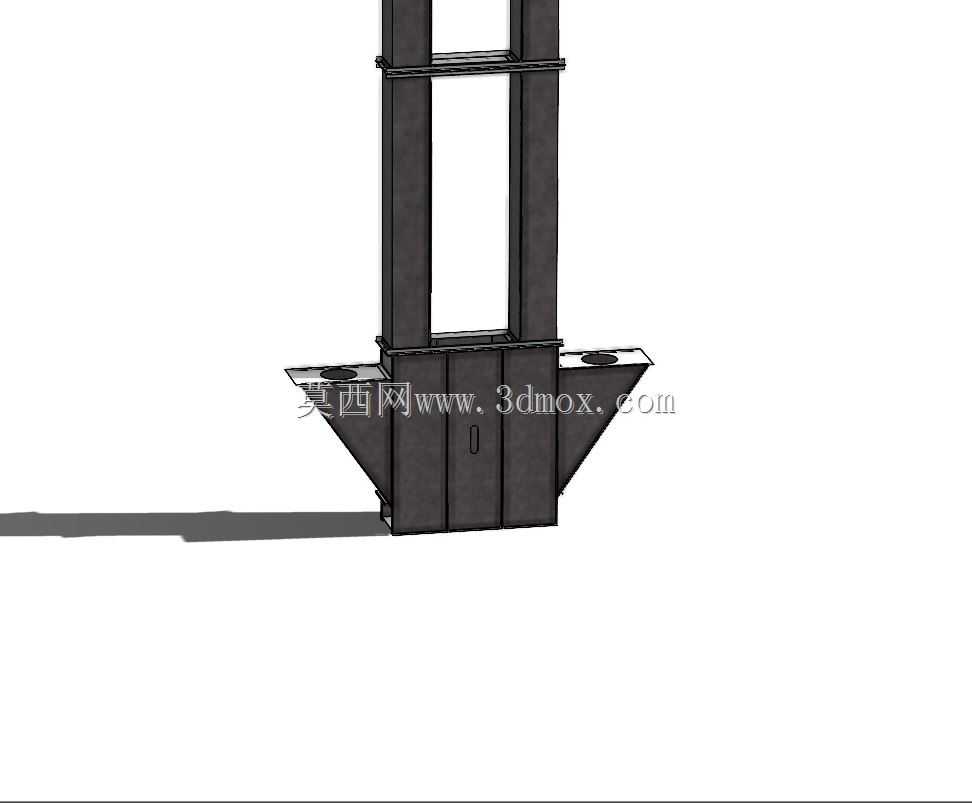

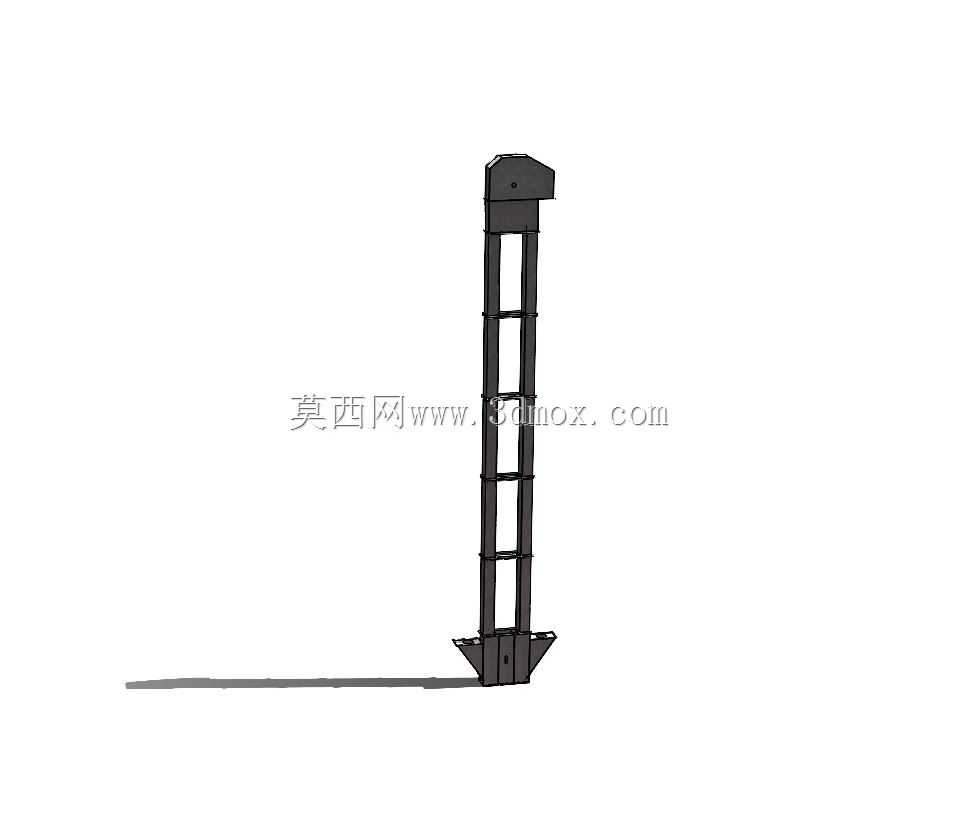

　　从实际作业的功能逻辑来看，该结构采用立式单柱框架作为主体承载，底部设置敞口式集料进料斗，作业时散粮从进料斗进入提升腔体，内部配套的畚斗带沿着框架内的导轨循环运转，把进入畚斗的谷物持续向上输送，到达顶部出料端后依靠重力和离心作用将谷物卸入出料口，对接后续工序的进料通道。整个提升通道采用封闭式框架结构，外侧的防护栏板既可以作为内部牵引构件的运行防护，避免作业过程中杂物卷入提升腔体，也能减少谷物输送过程中的粉尘外溢，改善作业区域的环境。

　　设计层面上，该结构优先考虑了散粮输送过程中的防堵、防破损需求：底部进料斗采用大倾角敞口设计，方便人工或者小型皮带机直接向进料口供料，斗体的倾斜角度大于谷物的自然休止角，避免谷物在进料斗内堆积结拱；立式框架的截面尺寸经过匹配计算，畚斗在框架内部运行时和侧壁留有足够的安全间隙，不会出现畚斗刮蹭侧壁导致谷物破碎的问题；顶部的机头段采用圆弧过渡的卸料轨迹设计，保证畚斗运行到顶部卸料位置时，谷物能顺着预设轨迹准确进入出料口，不会出现回料问题，减少无效的重复提升能耗。框架外侧的横向加强筋按照等间距布置，既提升了整个立式结构的抗扭、抗弯刚度，避免设备运行过程中因为牵引构件的张紧拉力出现框架变形，也可以作为设备安装、日常维护时的攀爬踏点，方便检修人员对顶部的传动部件、张紧机构进行检查调整。

　　从安装边界来看，该立式提升结构的占地面积较小，底部安装基座只需要平整的硬化地面即可固定，不需要做复杂的预埋基础，适合在场地受限的小型加工点、临时收储点布置；设备的总高度可以根据实际的出料高度需求做模块化调整，不同高度段的框架段采用标准法兰连接，现场安装时只需要按照需求拼接对应数量的标准段，就能匹配不同高度的后续设备进料口位置；底部进料端的离地高度适配小型散料收集车、人工上料的操作高度，不需要额外搭建上料平台，顶部出料口的连接法兰尺寸和常规的粮机进料口通用，能直接和市面上多数的小型粮食清理、储存、加工设备对接，不需要额外做转接结构。

　　实际选型适配的时候，需要根据现场需要的提升高度、每小时的谷物输送量来匹配对应的驱动功率、畚斗带运行速度，针对不同的谷物品种，比如流动性较好的小麦和流动性稍差的稻谷，可以适当调整进料斗的倾角、畚斗的间距，保证输送效率的同时降低谷物的破损率；日常维护过程中，只需要定期检查牵引畚斗带的张紧度、畚斗的固定螺栓是否松动，定期给顶部的传动轴承加注润滑脂即可，结构本身没有复杂的液压、电控元件，故障率低，适合基层粮食加工、收储场景的使用需求。
