可转位D22直径内冷切削钻头结构

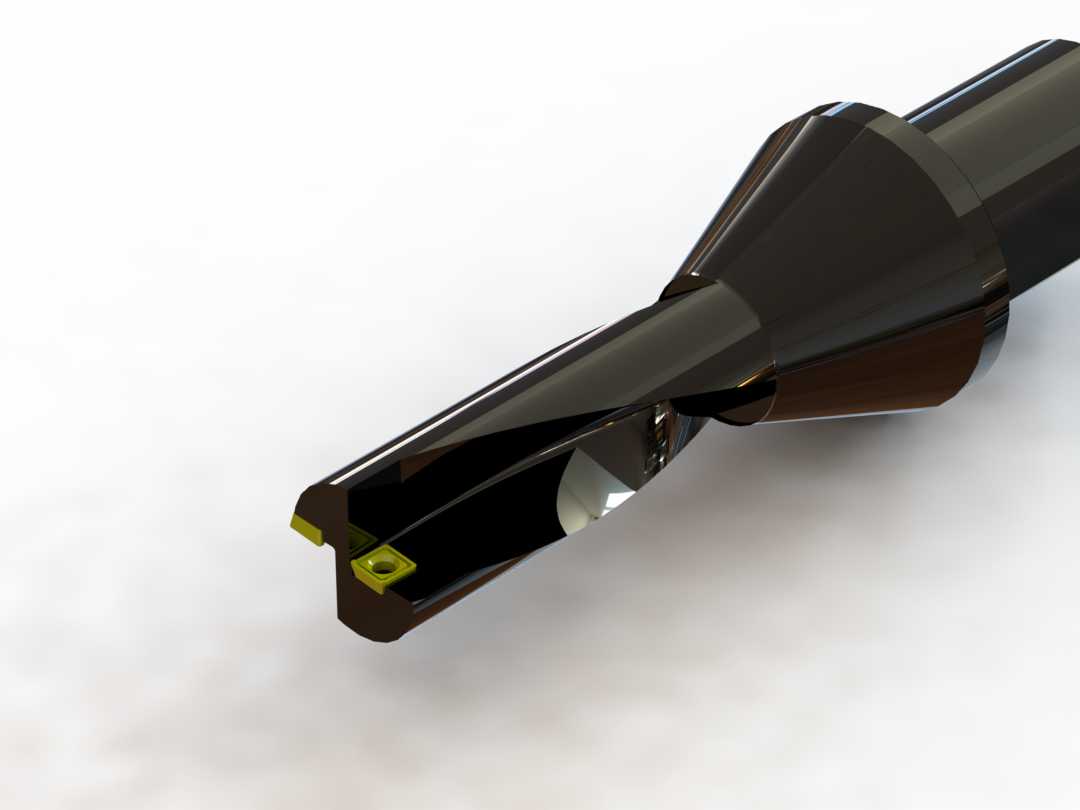

　　这款直径22规格的可转位钻头，是面向数控加工场景开发的高效孔加工刀具，在结构设计上完全适配立式加工中心、数控车床等带内冷供给的设备接口，日常多用于钢件、铸铁、有色金属零部件的中等深度孔加工工序，相比传统高速钢麻花钻，加工效率能提升3倍以上，单孔加工的刀具损耗成本也能降低40%左右。从实际使用场景来看，这类钻头常被用在汽车零部件的法兰孔加工、液压阀块的通油孔加工、工程机械结构件的连接孔加工环节，加工孔的尺寸公差能稳定控制在IT8-IT9级，孔壁粗糙度可达到Ra1.6-3.2μm，多数场景下可省去后续铰孔工序，直接满足装配要求。

　　在结构设计层面，这款钻头采用了刀体加可转位刀片的模块化设计思路，刀体主体选用高强度合金钢经热处理加工，整体硬度控制在HRC44-48区间，既保证足够的刚性承受大进给切削的扭矩载荷，又具备一定的韧性，避免断续切削时出现刀体崩断问题。刀体前端设置两个刀片安装座，中心刀片与外圆刀片错位排布，中心刀片承担钻芯区域的切削载荷，外圆刀片负责孔壁轮廓的成型切削，两个刀片的切削刃在轴向有0.2-0.3mm的高度差，能有效分散切削力，避免钻削过程中出现颤振。刀片采用螺钉压紧的固定方式，压紧螺钉选用12.9级高强度内六角螺钉，安装时螺钉拧紧扭矩控制在3.5N·m，既保证刀片装夹的稳定性，又避免扭矩过大造成螺钉断裂或者刀片压溃。

　　内冷通道的设计是这款钻头的核心功能点，刀体内部设置两条对称分布的冷却孔，冷却孔出口正对刀片切削刃区域，加工时带压力的切削液从设备主轴经刀柄内冷通道直达切削区域，能快速带走切削产生的热量，同时将切屑从孔内顺利冲出，避免切屑在孔底堆积造成的刀片崩损、孔壁刮伤问题。冷却孔的直径设置为2.5mm，在保证刀体结构强度的前提下，最大化冷却流量，适配0.5-1.2MPa的常规机床冷却压力，无需额外配置高压冷却系统即可满足排屑要求。

　　从安装边界尺寸来看，这款钻头的柄部采用通用的侧固式刀柄接口，柄径为20mm，适配主流的ER夹头、侧固式刀柄装夹，刀体总长度控制在120mm，有效钻深为2.5倍径也就是55mm，可满足最大55mm深度的盲孔、通孔加工需求。安装时需要保证刀体装入刀柄的长度不小于35mm，避免大进给切削时出现刀体打滑、偏摆问题，装夹后刀具的径向跳动量需要控制在0.02mm以内，否则会造成孔径超差、刀片异常磨损的问题。刀体前端的导向条采用硬质合金材质，与刀体过盈压装配合，钻削过程中导向条与已加工孔壁接触，起到导向支撑作用，能有效减小钻头切入时的偏摆，提升孔的位置精度，尤其是在斜面、曲面上钻孔时，导向条的支撑作用能避免钻头滑移，保证孔位的位置度公差控制在0.1mm以内。

　　在实际选型使用时，需要注意这款钻头的切削参数匹配，加工45号钢这类常规钢材时，线速度可设置在120-180m/min，每转进给量控制在0.1-0.18mm/r，根据设备刚性、工件装夹稳定性适当调整参数；加工铸铁件时线速度可提升至150-220m/min，进给量可适当放大至0.15-0.22mm/r。刀片磨损后无需重磨刀体，仅需松开压紧螺钉更换同型号刀片即可，更换刀片后需要检查刀片的安装定位精度，保证切削刃的径向跳动不超过0.01mm，避免单刃过载造成刀片破损。刀体本身的使用寿命较长，正常使用情况下可完成数十次刀片更换，只要刀座定位面没有出现磕碰损伤、内冷通道没有堵塞，就可以持续使用，相比整体硬质合金钻头，长期使用的成本优势十分明显。

　　从建模细节来看，这款钻头的三维模型完整还原了刀体的锥面过渡结构、刀片安装座的定位面、内冷通道的走向、压紧螺钉的装配关系，以及刀体表面的涂层质感，模型的装配间隙完全按照实际加工公差设置，刀片与刀座的贴合面预留了0.005mm的装配间隙，符合实际刀具的装配要求，可用于加工工艺仿真、刀具装配干涉检查、数控加工编程的刀具库建模使用，也可作为刀具类产品的结构设计参考，帮助设计人员理解可转位钻头的力传导路径、冷却路径设计逻辑，避免结构设计时出现刚性不足、排屑不畅、冷却不到位的问题。
