模块化脉冲喷射袋式除尘装置结构设计

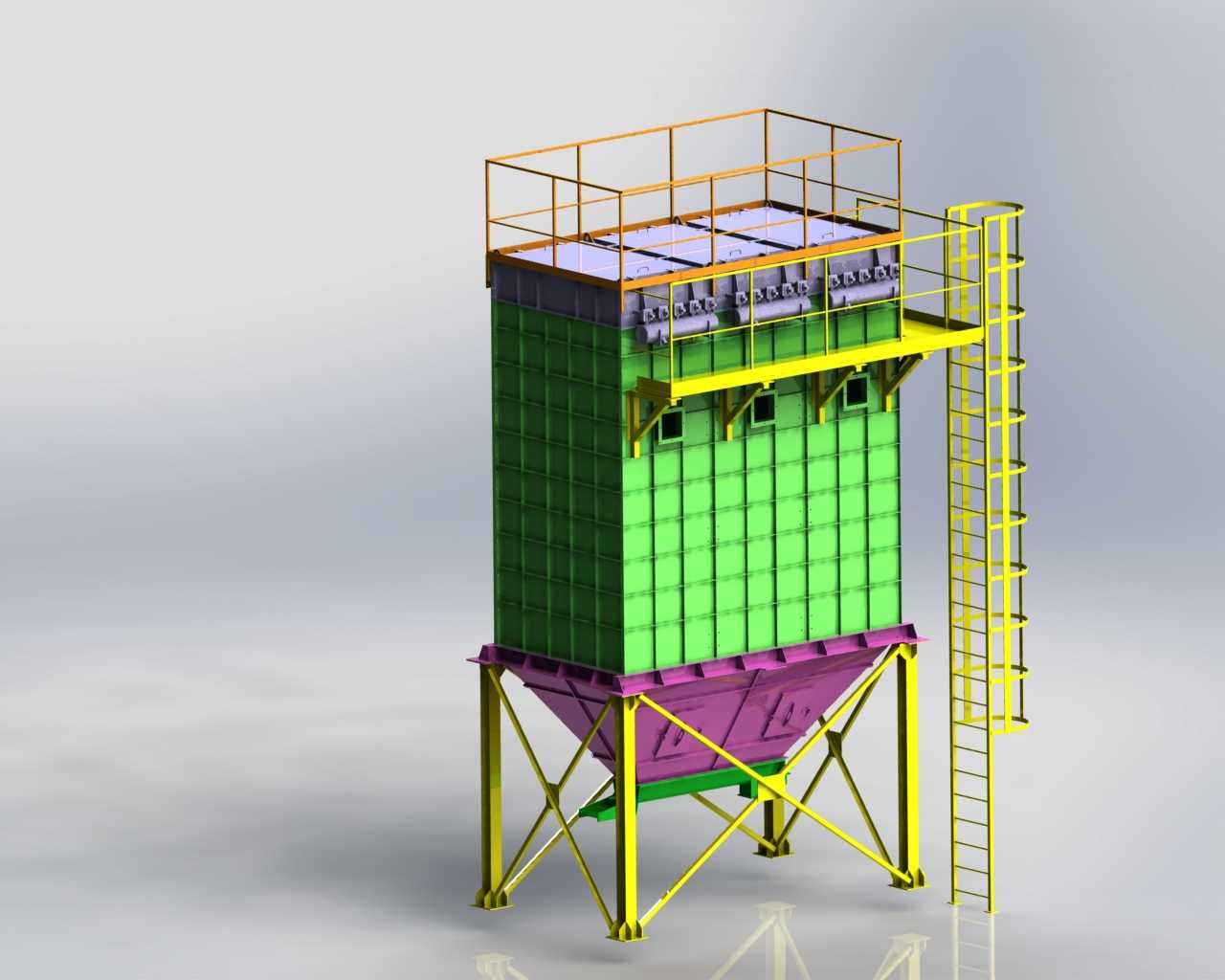

　　在木工加工车间、金属打磨工位、建材粉体输送线这类持续产生悬浮粉尘的作业场景中，敞开式排风根本无法满足职业卫生与环保排放要求，这类工况下袋式除尘设备是核心的粉尘治理终端，而脉冲喷射结构的袋式除尘器，因为清灰过程不需要整机停机、过滤风速稳定，已经成为中小风量除尘系统的首选配置。这套三维结构完全按照模块化思路搭建，没有采用传统整体焊接的箱式外壳，而是把整个除尘单元拆分成了灰斗段、中箱体过滤段、上箱体净气段、喷吹清灰段四个独立模块，每个模块之间都预留了法兰连接边界，不管是车间内分块运输还是现场拼装，都不需要动用大型吊装设备，甚至后期需要扩容增加过滤面积时，只需要在中箱体段叠加同规格的过滤模块即可，不需要重新设计整体框架。

　　从实际使用逻辑来看，含尘气流是从设备中下部的进风口进入灰斗段，大颗粒的粉尘会因为气流突然扩容、流速降低直接沉降到灰斗底部，避免直接冲刷滤袋造成磨损，较细的粉尘会随着气流向上进入中箱体的过滤区域，被拦截在滤袋外表面，透过滤袋的洁净气体则进入上箱体的净气腔，从出风口排出到后续排风系统。很多新手设计这类设备时容易忽略进风口的导流结构，直接让进风正对滤袋排，运行不到三个月靠近进风口的滤袋就会被磨穿，这套结构在进风口位置设置了倾斜导流板，把进入的气流均匀分散到各个滤袋间隙，既降低了局部滤袋的过滤负荷，也减少了气流对滤袋的直接冲刷。

　　清灰结构是这套设备的核心设计点，喷吹管的开孔位置完全对准每条滤袋的中心，喷吹时压缩空气会在瞬间通过文丘里喷嘴诱导数倍的二次空气进入滤袋内部，让滤袋产生快速的膨胀振动，把附着在外表面的粉尘层抖落到灰斗里。设计时特意把喷吹管做成了快拆结构，和上部的气包之间用卡套接头连接，后期更换脉冲阀或者调整喷吹压力时，不需要拆解整个上箱体的盖板，只需要松开卡套就能把整根喷吹管抽出来检修。滤袋的固定采用了弹性涨圈式的袋口结构，直接卡接在中箱体上部的花板圆孔上，花板的开孔公差控制在0.5mm以内，既保证了安装后的密封性，不会出现含尘气体短路漏到净气侧的问题，也能让滤袋的更换效率提升不少，单人在净气室侧就能完成滤袋拆装，不需要钻进中箱体内部作业。

　　外形尺寸上，单模块的中箱体宽度按照常规滤袋长度1.2m的排布要求设计，横向每排布置6条滤袋，纵向排布8排，单模块过滤面积可以达到36㎡，处理风量在5000m³/h左右，完全能覆盖单条打磨生产线或者小型粉体包装工位的除尘需求。安装边界方面，设备底部的灰斗支腿高度预留了1.2m的空间，足够在下方放置标准容积的集灰桶或者连接螺旋输灰机，不需要额外抬高设备基础；侧面的进风口和顶部的出风口都采用了标准法兰接口，和常规的通风管道尺寸完全匹配，现场安装时不需要再单独制作变径接头。设备侧面还预留了压差检测口，安装时可以直接连接压差表，实时监测滤袋的阻力变化，当阻力达到1200Pa时就自动启动脉冲喷吹程序，不需要人工定时操作，既避免了过度喷吹浪费压缩空气，也能保证滤袋表面始终维持合适的初始粉尘层，提升过滤效率。

　　很多现场安装的除尘设备容易出现漏风问题，根源在于模块拼接处的密封设计不到位，这套结构在所有法兰拼接面都预留了密封胶条的安装槽，安装时嵌入5mm厚的橡胶密封胶条，用螺栓均匀压紧后，整机漏风率可以控制在2%以内，远低于行业常规的5%漏风率标准，既减少了风机的无效能耗，也避免了漏风造成的结露糊袋问题。灰斗段的侧壁设计了60度的倾斜角，比粉尘的自然安息角更大，不会出现粉尘在灰斗壁搭桥、积灰的问题，保证抖落的粉尘能顺利滑落到灰斗底部的排灰口。
