工业重力沉降室气固分离设备结构

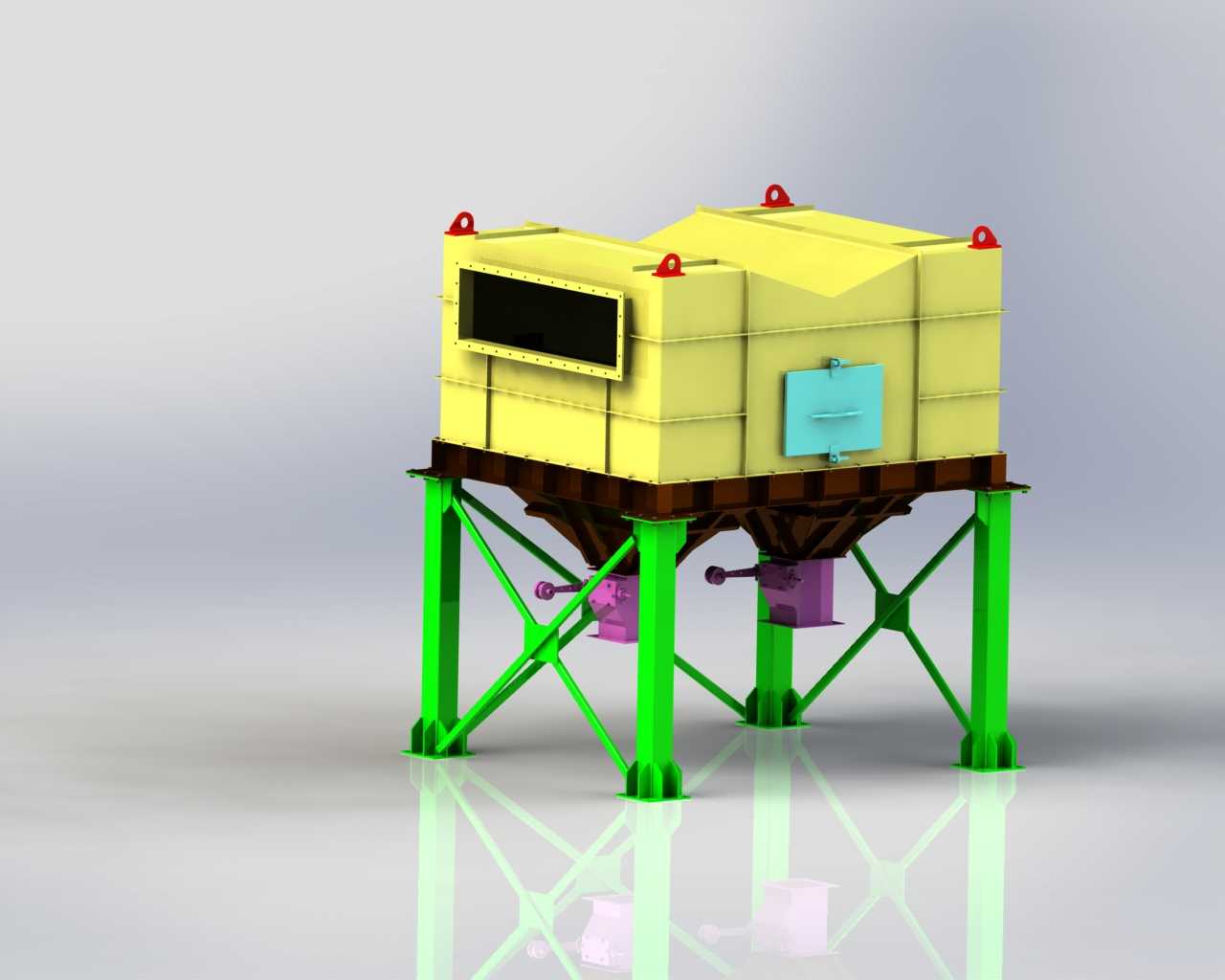

　　在工业烟气治理、粉体物料输送尾气处理、建材生产窑炉废气预处理等场景中，重力沉降室是应用最早、运维成本最低的初级气固分离设备，常作为布袋除尘、电除尘等精处理设备的前置预处理单元，承担大粒径粉尘的预捕集职责，大幅降低后续精除尘设备的负荷与磨损风险。这款沉降室的结构设计完全围绕重力沉降的核心原理展开，整体采用上箱体+下灰斗的分体式框架结构，上箱体为矩形扩容腔体，含尘烟气从侧部进风口进入腔体后，过流断面突然扩大，烟气流速快速降低至颗粒沉降临界流速以下，密度大于烟气的固体颗粒在自身重力作用下，克服气流曳力逐步下落至下部灰斗，完成气固两相分离，净化后的烟气从箱体另一端的出风口流出，进入后续处理工序。

　　从结构设计细节来看，上箱体采用模块化壁板拼接结构，壁板做了折边加强处理，无需额外布置过多加强筋即可满足负压工况下的刚度要求，减少焊接变形量，也方便现场分段组装运输；箱体顶部设置的吊耳结构完全匹配整体吊装的受力要求，吊点位置经过重心核算，吊装过程中设备不会出现倾斜磕碰，适配车间内行车、现场汽车吊的吊装作业需求。侧部设置的快开检修门采用压紧式密封结构，门体周边镶嵌耐高温密封胶条，无需复杂工具即可快速开启，方便运维人员进入箱体检修、清理内壁积灰，检查进风口导流板的磨损情况。下部灰斗采用四棱台收缩结构，倾斜角度大于粉尘的自然安息角，避免粉尘在灰斗内壁搭桥、积灰，灰斗下部配置的卸灰阀采用刚性叶轮结构，可在保证箱体密封性的前提下连续排出捕集的粉尘，防止漏风导致沉降效率下降。

　　支撑框架采用型钢焊接的桁架结构，立柱选用H型钢，斜撑采用等边角钢交叉布置，整体稳定性强，可承受上箱体满负荷积灰时的总重量，同时抵抗室外安装时的风载、雪载等外部载荷，框架底部设置的安装底板预留了地脚螺栓孔，可直接与混凝土基础预埋螺栓连接，安装时只需调整框架水平度即可固定，无需现场二次焊接支撑结构。进风口设置在箱体侧部偏上位置，内部加装了水平导流板，避免进入箱体的烟气直接冲刷对面壁面造成局部磨损，同时让气流在箱体内均匀分布，避免出现局部流速过高的短路区域，保证整个腔体的有效沉降容积得到充分利用。

　　从安装边界来看，这款沉降室的进出口法兰尺寸与常规工业通风管道的法兰标准匹配，可直接与上下游管道对接，无需额外制作变径接头；设备整体高度适配常规工业厂房的层高要求，顶部预留的安全距离满足检修人员在顶部作业的操作空间，灰斗下部距离地面的高度足够安装卸灰装置、接灰设备，无需额外抬高基础。在实际选型应用中，这类重力沉降室主要针对50μm以上的大粒径颗粒，捕集效率随颗粒粒径增大而提升，对于磨琢性强的粉尘，比如矿石破碎、水泥生产、燃煤锅炉产生的大颗粒飞灰，前置沉降室可提前捕集80%以上的大磨蚀性颗粒，大幅减少后续精除尘设备滤袋、极板的磨损，延长核心滤材的更换周期，降低整体运维成本。

　　设计过程中，腔体的有效沉降长度、过流断面风速是核心计算参数，过流风速控制在1-2m/s区间，既保证颗粒有足够的停留时间完成沉降，又避免风速过高导致已沉降的颗粒被二次卷起；灰斗的卸灰能力按照最大产尘浓度的1.2倍冗余设计，避免高粉尘负荷下出现灰斗满溢的情况。箱体壁板厚度根据设备容积、工况负压值选取，常规工况下采用4-6mm厚的碳钢板制作，若处理高温烟气则选用耐热钢板或内壁做隔热耐磨衬里，适配不同行业的工况需求。
