无漏斗型工业脉冲滤筒除尘装置结构

　　在木工加工、金属焊接打磨、粉体投料混料这类产尘工况里，不少车间因为现场安装高度受限，或是产尘量属于中低负荷、粉尘堆积密度偏大，常规带锥形灰斗的除尘设备往往会因为整体高度过高，没法在层高有限的车间内完成吊装布置，同时锥形灰斗的倾斜段还会额外占用下部安装空间，给输灰机构的排布带来不少限制。这套无漏斗结构的除尘装置，就是针对这类场景做的结构优化设计，把常规设备下部的锥形集灰段取消，直接采用立式方箱主体作为集尘与过滤的核心载体，整体外形趋近规整长方体，能大幅压缩设备的竖向安装尺寸，适配层高不足4米的中小型车间吊装或是侧装需求。

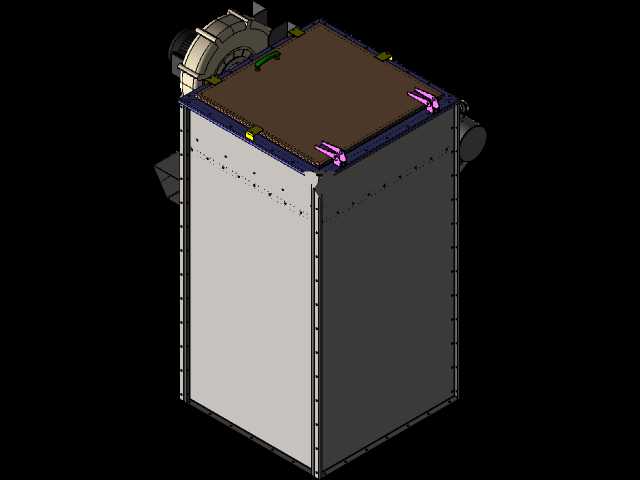

　　从结构设计逻辑来看，设备主体采用满焊密封的钢板折弯拼接箱体，侧壁做了等间距的加强筋压型处理，避免风机运行时箱体内产生负压导致壁板形变漏风，所有箱体拼接边都采用螺栓加密封胶条的压紧结构，后期拆解更换内部滤件时不需要动用焊接设备，日常维护的操作门槛更低。设备顶部预留了快开式检修盖板，盖板和箱体边框之间采用发泡橡胶条密封，四角设置了快拆压紧锁扣，不需要额外工具就能掀开盖板完成内部滤筒的更换，盖板上还预留了脉冲喷吹机构的安装位，喷吹管的排布和下方滤筒的安装孔位一一对齐，保证脉冲反吹时压缩空气能直吹滤筒中心，把附着在滤料表面的粉尘抖落至箱体底部。

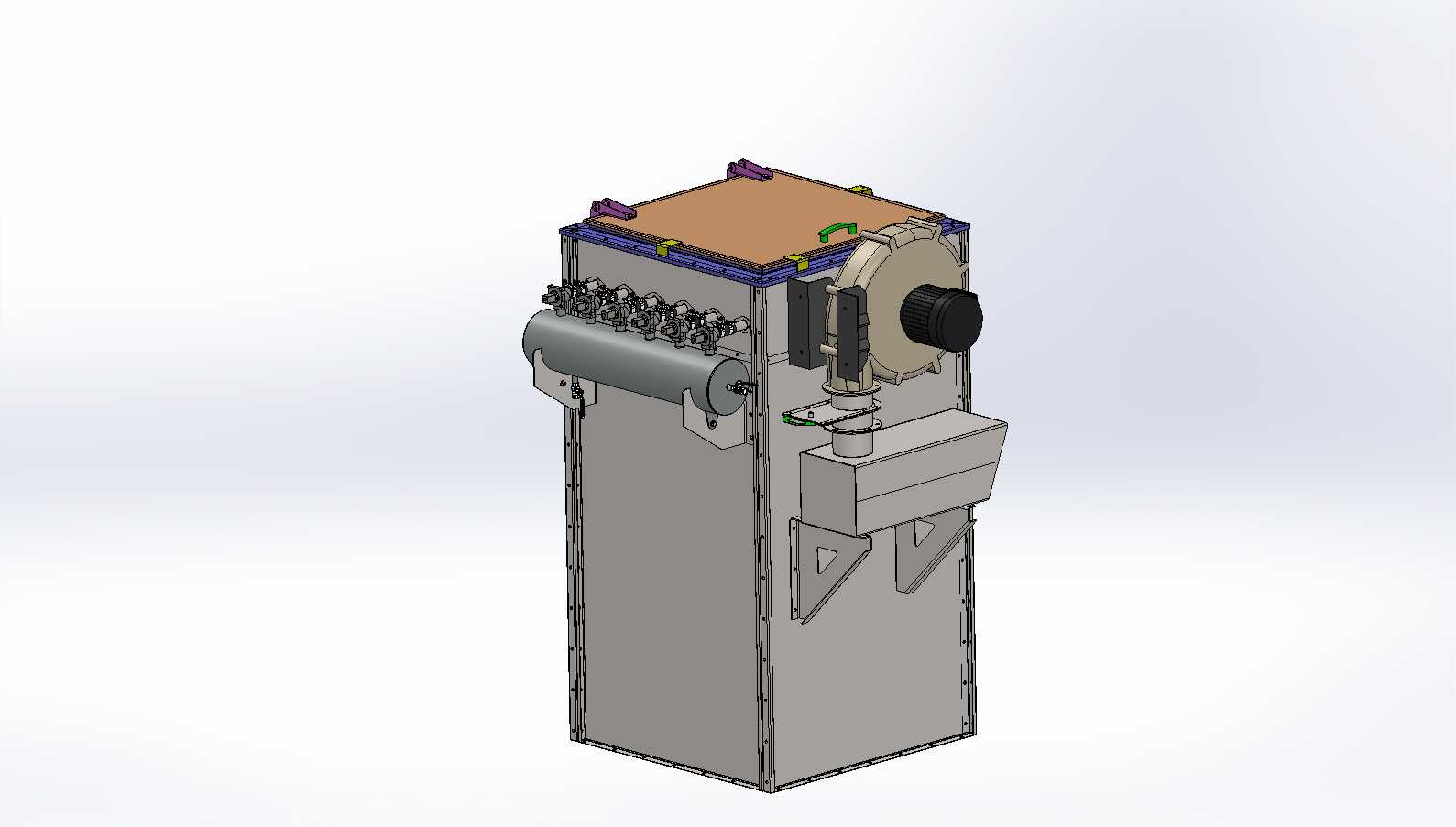

　　设备侧部的进风口采用切向进风设计，含尘气流进入箱体后会先沿箱体内壁做旋流运动，大颗粒的粉尘会在离心力作用下直接沉降到箱体底部，减少滤筒的直接过滤负荷，避免大颗粒硬质粉尘直接冲刷滤料导致滤筒过早磨损。出风口设置在设备上部的侧端，和引风机的接口直接匹配，经过滤筒过滤后的洁净气流会从出风口排出，可直接接入车间排风系统或是实现室内循环送风，减少车间空调能耗。设备顶部还设置了吊环安装位，现场安装时可以直接通过吊环完成整体吊装，不需要额外焊接吊点，箱体下部预留了法兰接口，可直接对接抽屉式集尘盒或是螺旋输灰机构，不需要额外做变径连接，适配不同的清灰作业需求。

　　从安装边界来看，设备整体外形为规整立式方箱，所有外接接口都做了标准化法兰设计，现场对接管道时不需要做额外的异形管件加工，设备侧面预留了压差表的安装孔位，可实时监测滤筒的阻力变化，当阻力达到设定阈值时即可启动脉冲反吹机构完成清灰，不需要人工频繁停机检查。和常规带灰斗的同过滤面积除尘设备相比，这套结构的竖向尺寸能压缩近三分之一，对于安装空间局促的中小型生产车间来说，不需要对车间原有管线、吊顶做大规模改造就能完成布设，同时方箱结构的内壁没有锥形灰斗的倾斜死角，粉尘沉降后不会出现积灰搭桥的问题，尤其是针对流动性较差的纤维性粉尘、金属打磨粉尘，能有效避免灰斗堵料的故障。

　　在实际选型适配时，这类无漏斗结构的除尘装置更适配单工位或是多工位集中除尘的中低风量场景，箱体底部的集尘段可根据现场产尘量调整高度，若现场粉尘浓度较高，可适当加高箱体下部的集尘腔容积，延长清灰周期，减少人工清灰的频次。设备的滤筒安装采用垂直排布方式，滤筒上端固定在顶部的花板上，下端悬空设置，反吹时抖落的粉尘会直接垂直落入底部集尘区，不会出现粉尘二次附着在相邻滤筒表面的问题，相比水平安装滤筒的结构，过滤效率更稳定，滤筒的使用寿命也更长。箱体的所有门板、检修口都设置了密封限位结构，关闭后能保证箱体的漏风率控制在标准范围内，避免因为漏风导致除尘效率下降、车间粉尘外溢的问题。
