150平工业筒式过滤设备结构设计

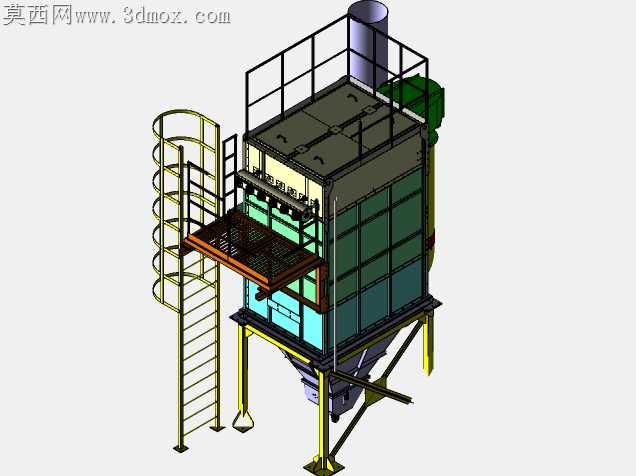

工业粉尘治理现场常遇到滤筒设备检修空间不足、平台承重冗余、灰斗落料不畅的问题，这套150平规格的筒式过滤设备在结构优化阶段就针对这些现场痛点做了针对性调整。侧面设置的笼式爬梯搭配直梯段，避开了设备进风口的管线排布区域，爬梯踏步间距控制在现场运维人员习惯的220毫米，笼式护圈的间隙刚好能卡住安全绳挂扣，不会出现挂扣滑脱的隐患，爬梯与上层操作平台的衔接处做了15毫米的外伸踏台，运维人员上下时不用侧身避让平台护栏立柱。上层操作平台的护栏高度设为1200毫米，中间横杆距台面600毫米，踢脚板做了100毫米的上翻边，能防止检修工具滑落砸到下方管路，平台铺板采用花纹钢板拼接，每块板的支撑横梁间距控制在400毫米以内，即使两人同时在平台上操作脉冲清灰阀，也不会出现铺板颤振的情况。设备本体的滤筒安装腔侧壁做了可拆式观察窗，窗门的密封胶条预留了2毫米的压缩量，长期运行后胶条老化也能通过压紧螺栓调整密封度，不用整体更换窗门组件。下方的灰斗采用四棱锥结构，锥壁倾斜角度设为62度，比常规除尘设备的灰斗角度大3度，针对比重较大的金属粉尘也能顺利滑落，不会在锥壁积料搭桥，灰斗底部的卸料阀安装法兰做了加厚处理，能承受卸料阀运行时的振动，避免长期振动导致法兰焊缝开裂。设备侧面的脉冲清灰机构安装位预留了30毫米的调节间隙，现场安装时可以根据滤筒的实际安装偏差调整喷吹管位置，保证每个滤筒的喷吹气流都能对准中心，不会出现偏吹导致滤筒局部过早磨损的问题。顶部的排气筒接口做了翻边处理，对接现场排风管道时不用额外焊接过渡法兰，能减少现场安装的焊接工作量，也能避免焊接应力导致的接口变形。设备的支撑腿采用H型钢制作，腿间的斜撑布局避开了灰斗下方的卸料操作空间，运维人员更换卸料阀或者清理灰斗堵料时，不会被斜撑挡住操作空间，支撑腿底部的地脚板做了长圆孔设计，现场安装时可以微调设备的水平度，不用重新扩孔打膨胀螺栓。所有外露的钢结构件都做了圆角过渡，没有尖锐的飞边棱角，现场安装和运维时不会划伤作业人员，滤筒安装腔的内部加强筋都做在腔体外壁，不会在腔体内形成积尘死角，减少日常清理的工作量。
