劳拉旺IP54防护等级智能照明广域网控制器

　　在大型商业综合体地下停车场、工业园区道路照明、市政景观亮化这类需要跨大范围部署照明设备的场景里，传统单回路照明控制要么布线成本极高，要么无法实现单灯精细化调控，这款广域网照明控制器就是为解决这类痛点设计的终端控制单元。它的核心定位是作为LoRaWAN广域照明网络的末端执行节点，不需要依赖本地短距离通讯网关的密集部署，就能完成跨数百米甚至上千米范围的灯具接入与调控，适配户外、半户外有一定防尘防水要求的安装环境，IP54的防护等级足以应对日常喷淋、粉尘飘落的使用工况，不需要额外加装密封防护外罩就能直接固定在灯具接线腔附近或者灯杆内部的安装位上。

　　从实际功能落地来看，这款控制器支持两类主流的照明调光控制逻辑，一类是0-10V模拟量调光，适配传统的可调光LED驱动电源、HID气体放电灯镇流器，通过输出连续变化的电压信号实现0到100%的亮度平滑调节，不会出现调光跳变、频闪的问题；另一类是DALI数字控制接口，单台控制器最多可以挂载32个支持DALI协议的灯具终端，能实现单灯独立寻址、分组调控、状态回传，不需要给每个灯具单独配置控制模块，大幅降低整套系统的硬件成本。设备本身支持可定制的调光配置文件写入，运维人员可以根据不同场景的照明需求，预设多时段亮度曲线、人体感应联动触发逻辑、亮度阈值自动调节规则，不需要到现场逐个调整设备参数，通过LoRaWAN网络就能完成远程配置下发与固件升级。

　　从结构设计思路上，这款控制器采用了分体式高低压隔离的腔体布局，强电接线区域与弱电通讯、信号输出区域做了物理隔断，避免强电串扰影响通讯稳定性与控制精度，外壳采用阻燃ABS材质注塑成型，表面做了细微的磨砂纹理处理，既可以提升户外使用时的耐紫外线老化性能，也能减少安装过程中表面划痕的产生。设备底部预留了两个带固定孔的安装耳，安装孔位做了金属嵌件加固，避免长期户外使用出现塑料孔位开裂、固定松动的问题，进出线位置采用防水格兰头密封，配合壳体接缝处的硅胶密封圈，保证整体防护等级达到设计要求。顶部预留的状态指示灯可以直观显示设备供电状态、网络连接状态、故障告警状态，现场调试人员不需要外接调试设备就能快速判断设备运行情况，降低现场排查的工作量。

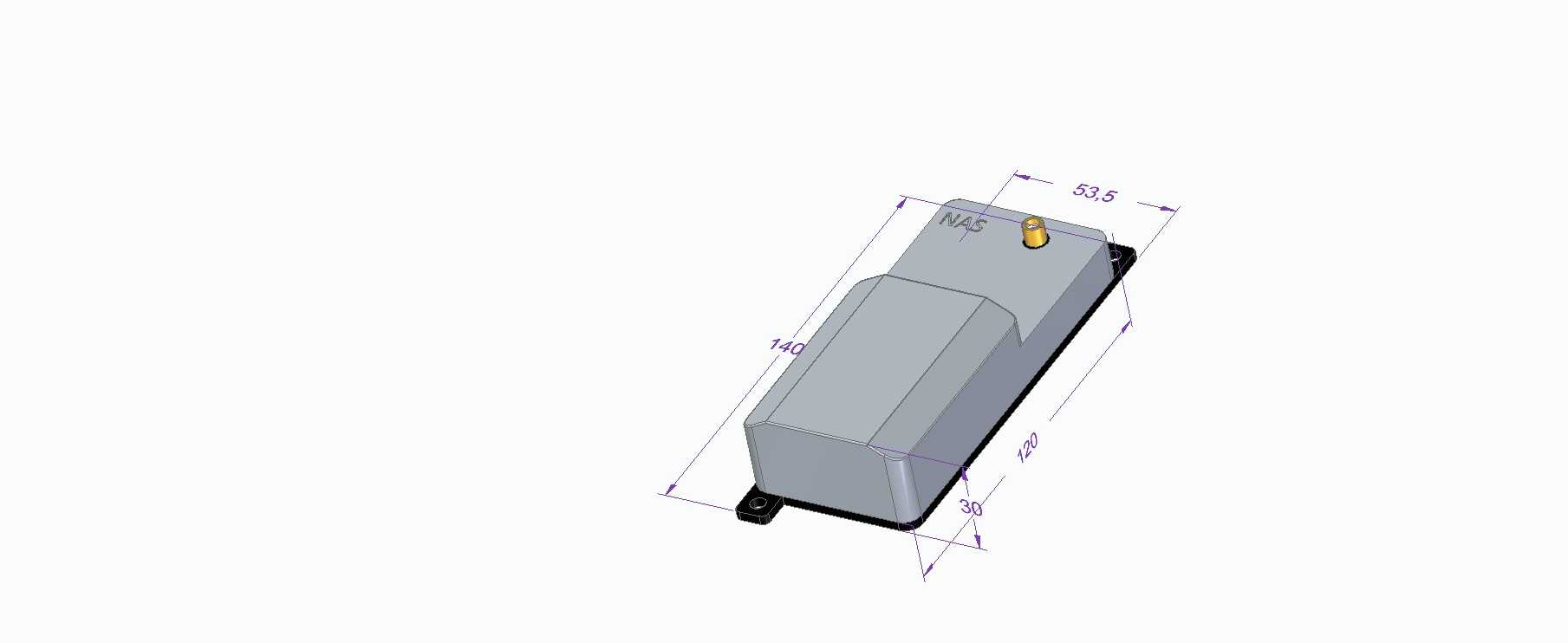

　　从安装边界尺寸来看，这款控制器的主体长度为140mm，宽度为53.5mm，主体厚度为30mm，加上底部安装耳的总高度为39mm，整体体积小巧，既可以嵌入到常规LED路灯的灯杆接线仓内，也可以通过自攻螺丝直接固定在灯具背部的安装平面上，不需要预留过大的安装空间。接线端采用插拔式接线端子，强电接入支持1.5-2.5平方毫米的铜芯线缆，信号输出端支持0.5-1.5平方毫米的控制线缆，现场接线时不需要焊接，直接压接后插入端子即可完成接线，大幅提升现场施工效率。设备的工作温度范围覆盖-40℃到70℃，可以满足北方严寒地区冬季户外使用、南方夏季高温暴晒场景下的稳定运行要求，不会因为环境温度超限出现控制失灵、通讯中断的问题。

　　在实际项目选型过程中，结构设计人员需要注意，这款控制器的安装面要尽量避开灯具散热壳体的直接接触，预留至少10mm的散热间隙，避免灯具长期工作产生的高温传导到控制器内部，影响内部电子元器件的使用寿命；如果是在高湿度、高盐雾的沿海区域使用，还需要在设备外壳接缝处额外打一层中性硅酮密封胶，提升防盐雾腐蚀能力。建模过程中要注意还原安装耳的孔位间距与孔径尺寸，两个固定孔的中心间距为128mm，孔径为4.2mm，适配M4的自攻螺丝或者膨胀螺丝固定，避免后期装配时出现孔位错位无法安装的问题；同时要预留好进出线的弯曲半径空间，格兰头位置的线缆弯曲半径不小于线缆直径的4倍，避免线缆弯折过度导致绝缘层破损、防水失效。
