德标DINEN1514-1平密封垫片结构设计

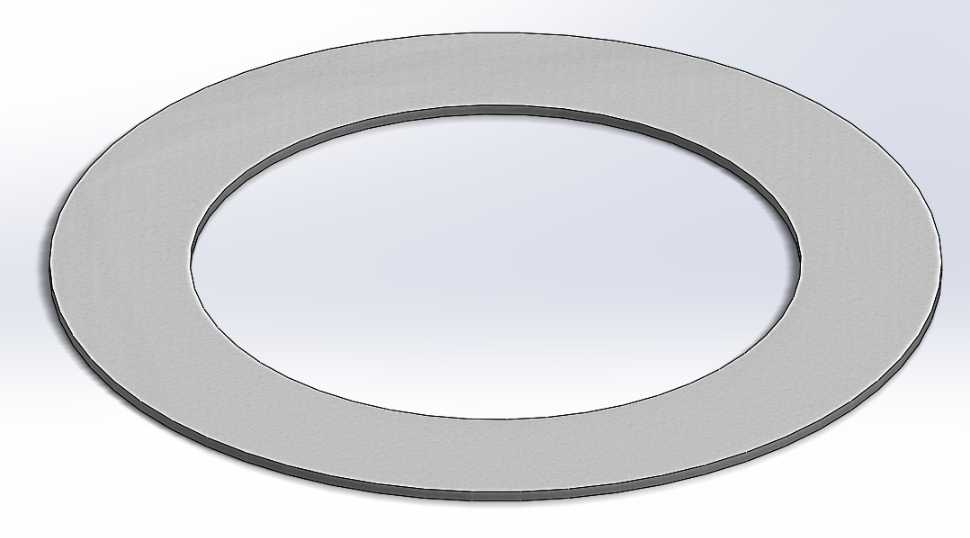

　　在工业管路、压力容器、仪表设备的法兰连接节点中，这类平密封垫片是解决静密封泄漏问题的核心基础元件，日常做管路系统三维布局、法兰连接结构校核时，这类标准密封件的建模精度直接影响后续装配干涉检查、密封面压合模拟的结果准确性。不同于定制化异形密封结构，这款遵循DIN EN 1514-1标准的平垫片，设计之初就完全匹配对应公称压力、公称通径的法兰密封面尺寸，不需要额外做适配性结构修改，能直接嵌入标准法兰的密封槽位或者平密封面之间，依靠螺栓预紧后产生的压应力填充密封面的微观凹凸间隙，阻断管路内流体、气态介质的泄漏路径。

　　从实际工程应用场景来看，这类垫片覆盖的工况范围极广，不管是常温常压的给排水管路、中温中压的工业蒸汽管线，还是仪表传感器的安装对接面、阀门与管道的连接法兰处，都能看到同标准垫片的应用。做三维建模时，首先要锚定的核心尺寸边界是垫片的内径、外径与厚度：内径必须略大于对应法兰的通径尺寸，避免安装后垫片凸入管路内部造成介质流阻增大、甚至长期受介质冲刷出现垫片破损脱落的问题；外径则要控制在法兰螺栓孔的内圈边界以内，不能与螺栓穿装位置产生干涉，否则现场安装时会出现垫片无法放平、螺栓预紧时垫片偏位压偏的问题，直接导致密封失效。厚度选择上要匹配法兰密封面的平面度加工精度，常规工业法兰用的该类垫片厚度多在1mm到3mm区间，过薄的垫片无法补偿密封面的加工形位公差，过厚则会在螺栓预紧时出现垫片过度蠕变，长期运行后预紧力衰减引发泄漏。

　　建模过程中要注意，这类平垫片的上下两个端面是核心密封工作面，建模时要保证两个端面的平行度公差符合标准要求，不能出现锥度、翘曲的结构特征，否则压合时会出现局部压应力不足的泄漏点。很多新手建模时容易忽略垫片的内外径倒角细节，实际工程中这类标准垫片的内外边缘都会做微小的倒角处理，一方面是去除冲压加工产生的毛刺飞边，避免安装时毛刺刮伤法兰密封面，另一方面也能减少介质在垫片内径处的湍流冲刷，延长垫片的使用寿命。

　　从结构设计逻辑来说，这类标准垫片不需要额外的定位结构，完全依靠法兰密封面的止口或者螺栓预紧后的摩擦力实现固定，建模时不需要额外添加卡扣、定位凸台这类冗余结构，保持环形薄片的基础结构即可。做装配模拟时，要注意垫片的压缩量设置，常规非金属材质的该类垫片，预紧后的压缩率控制在10%到30%区间是合理范围，建模时可以提前预留压缩量的模拟空间，方便后续做有限元密封压应力分析时，快速判断螺栓排布、预紧力大小是否能让整个垫片密封面的压应力均匀分布，避免出现局部压应力过高压溃垫片、局部压应力不足密封失效的问题。

　　在仪表类设备的安装场景中，比如压力、温度传感器与工艺管道的对接位置，这类小尺寸的平垫片应用占比极高，因为仪表接口的密封面尺寸小、螺栓预紧力有限，对垫片的尺寸精度要求更高，建模时如果尺寸偏差超过0.1mm，就可能出现安装后密封偏斜的问题。不同于带内外加强环的缠绕式垫片，这款实心平垫片的结构更简单，加工成本更低，适用于压力等级不超过PN40、温度不超过400摄氏度的常规工况，在做设备选型配套时，只要匹配对应法兰的标准号、公称通径、公称压力参数，就能直接选用，不需要单独测绘定制。

　　日常做三维模型库搭建时，这类标准密封件属于通用件库的必备组成部分，建模时严格遵循标准尺寸参数，能大幅提升后续管路设计、设备装配的效率，不需要每次做法兰连接结构时都重复绘制垫片模型，直接调用标准件即可完成装配，同时也能避免自行建模时出现尺寸错误，导致后续生产加工、现场安装时出现密封件不匹配的问题。在实际装配流程中，这类垫片安装前需要检查法兰密封面是否有划痕、焊渣等缺陷，垫片表面不能有折痕、破损，安装时要保证垫片与法兰同轴，不能偏置，螺栓预紧时要按照对角顺序逐步拧紧，保证垫片受力均匀，这些工程实际中的安装要求，在建模阶段就可以通过装配约束、干涉检查提前规避结构上的匹配问题，比如检查垫片外径是否会和相邻的管路保温层、设备结构件产生干涉，垫片厚度是否会导致法兰对接后的螺栓露出长度不符合安装规范要求。
