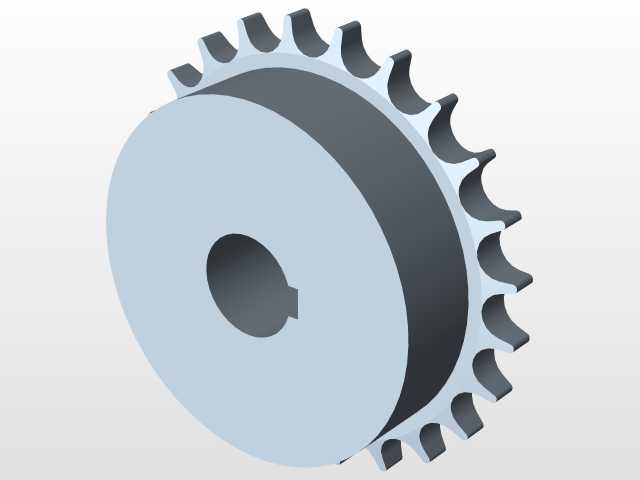

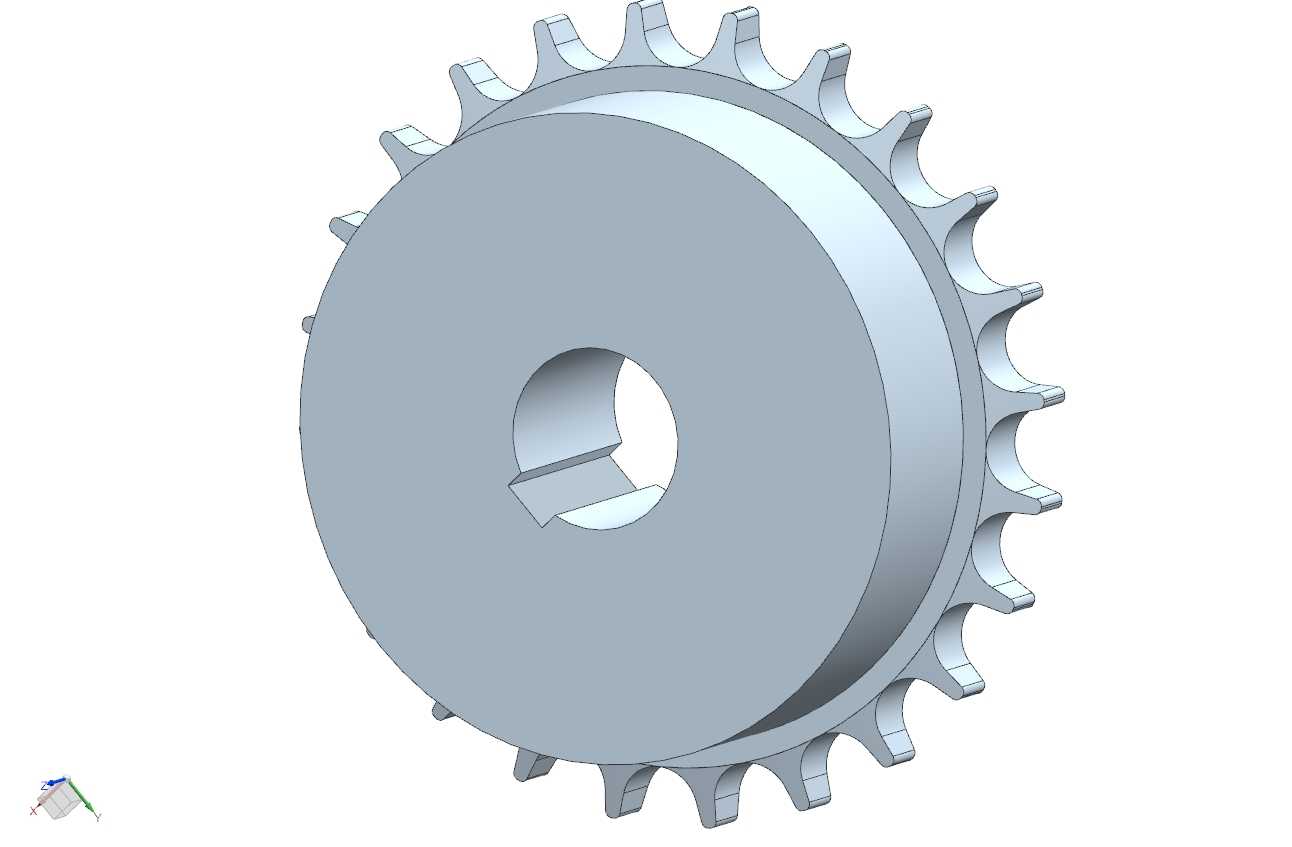

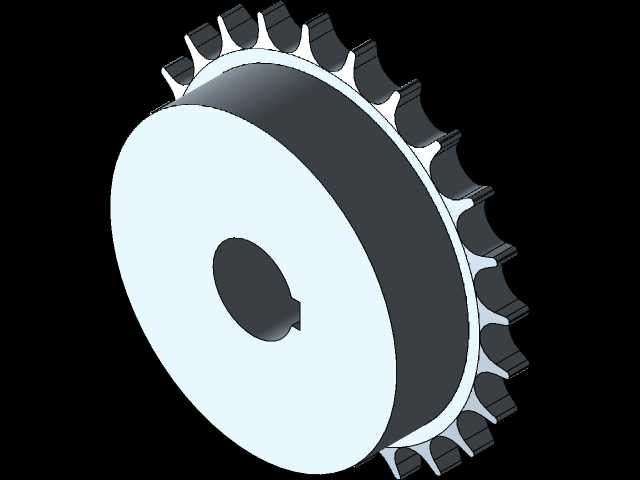

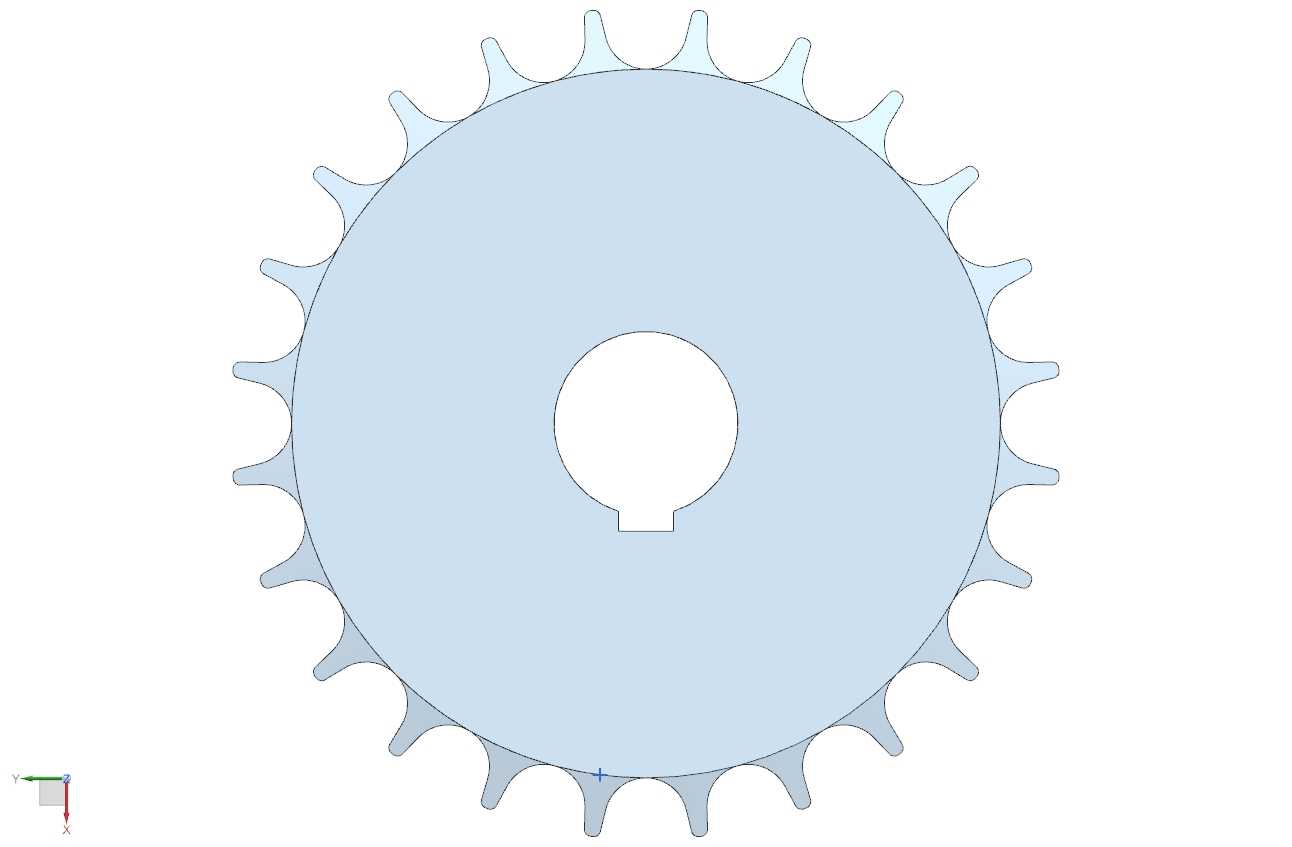

节距1/2英寸键槽联接链轮小齿轮结构

项目分类:齿轮 发布时间:2022-03-03 ID:570288
  • 节距1/2英寸键槽联接链轮小齿轮结构
  • 节距1/2英寸键槽联接链轮小齿轮结构
  • 节距1/2英寸键槽联接链轮小齿轮结构
  • 节距1/2英寸键槽联接链轮小齿轮结构
  • 节距1/2英寸键槽联接链轮小齿轮结构
  • 节距1/2英寸键槽联接链轮小齿轮结构

  在轻工输送、小型自动化传动线、包装设备进给机构这类对传动同步性有基础要求的场景里,节距1/2英寸的链轮是应用频次极高的挠性传动部件,这类零件同时兼顾链轮的啮合特性与小齿轮的刚性传动适配性,很多时候会直接作为动力输出端的末级传动件使用,不需要额外加装联轴器来补偿同轴度误差,能有效压缩传动单元的轴向安装空间。从实际使用场景来看,这类链轮常搭配标准08B系列滚子链条使用,单排布置时可传递的额定扭矩覆盖0.5N·m到12N·m区间,足够支撑小型输送带、间歇送料机构、小型工装变位台的动力传输需求,在低速工况下(线速度不超过0.8m/s),传动效率能稳定维持在96%以上,不需要频繁做张紧调整,日常维护仅需定期补充润滑脂即可。

  设计这类零件时,首先要匹配对应链条的节距、滚子外径参数来确定齿廓形状,齿槽的圆弧半径需要严格贴合滚子外圆,避免啮合过程中出现卡滞、跳齿问题,齿顶的修缘量控制在0.2mm到0.3mm之间,既能保证链条顺利啮入,也不会因为齿顶过尖导致啮合冲击增大。轮体的中心孔采用基孔制配合设计,与输出轴的配合公差选H7/k6过渡配合,保证传动过程中不会出现相对窜动,中心孔旁的键槽采用普通平键联接形式,键槽的对称度公差控制在0.02mm以内,避免装配后键侧受力不均导致键槽过早压溃。轮缘的厚度根据传递扭矩计算得出,常规工况下取6mm即可满足强度要求,轮辐部分采用实心圆盘结构,相比辐条式结构加工难度更低,动平衡性能更好,适合转速不超过300r/min的传动场景。

  从安装边界来看,这类链轮的轴向定位依靠轴肩与轴端挡圈实现,轮体端面的跳动公差控制在0.05mm以内,保证链条运行时不会出现偏磨侧板的问题。设计时需要预留出链条张紧的调节空间,通常中心距方向预留15mm到20mm的调节余量,方便后期装配时调整链条垂度,垂度控制在中心距的2%左右时,传动的平稳性与链条寿命能达到最优平衡。齿面的粗糙度要求为Ra3.2,不需要做过高的表面处理,常规45号钢调质处理后硬度达到HB220-250即可满足使用要求,如果是在有腐蚀的工况下使用,可以额外做发黑处理提升防锈能力。

  实际选型时需要注意,这类链轮的齿数选择直接影响传动的平稳性,齿数过少会导致链条啮入时的动载荷增大,加速链条与齿面的磨损,齿数过多则容易在链条磨损后出现跳齿脱链问题,常规应用场景下选20到25齿是比较均衡的选择,既保证传动平稳性,也不会让轮体外径过大占用过多安装空间。中心孔的键槽尺寸需要匹配对应轴径的标准平键规格,比如轴径20mm时对应6mm宽的平键,键槽深度按照国标要求取2.8mm,避免键的工作面接触面积不足导致传动失效。轮体的外径尺寸根据齿数与节距计算得出,加工时需要严格控制齿根圆的直径公差,公差范围控制在0到-0.1mm之间,保证滚子能顺利落进齿槽,不会出现啮合干涉。

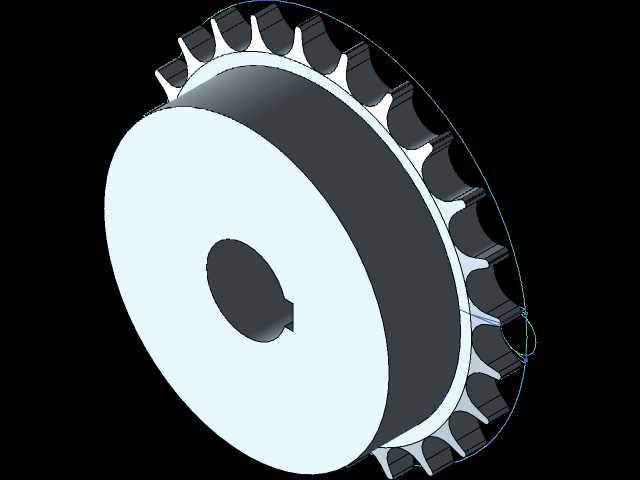

  在三维建模过程中,齿形的绘制可以通过参数化方式实现,将节距、齿数、滚子外径、齿顶圆直径这些参数设置为可变量,后续需要调整规格时只需要修改参数即可快速生成新的模型,不需要重复绘制齿廓曲线。建模时需要注意键槽的边角要做0.5mm的倒角,避免装配时键槽棱边刮伤轴表面,轮体的两个端面都做0.5mm的倒角,去除加工毛刺,也方便装配时顺利套入轴端。如果是用于有定位要求的场景,还可以在轮辐上加工定位销孔,不过常规传动场景下不需要额外加工销孔,依靠平键与过盈配合的摩擦力足够传递扭矩。这类零件的加工工艺通常是下料后先车削内外圆与端面,再通过插床或者线切割加工键槽,最后用滚齿机加工齿形,加工完成后做去毛刺处理即可入库,加工难度低,量产成本可控,是小型传动系统里性价比极高的基础传动零件。
