木薯深加工成套处理生产线设备结构

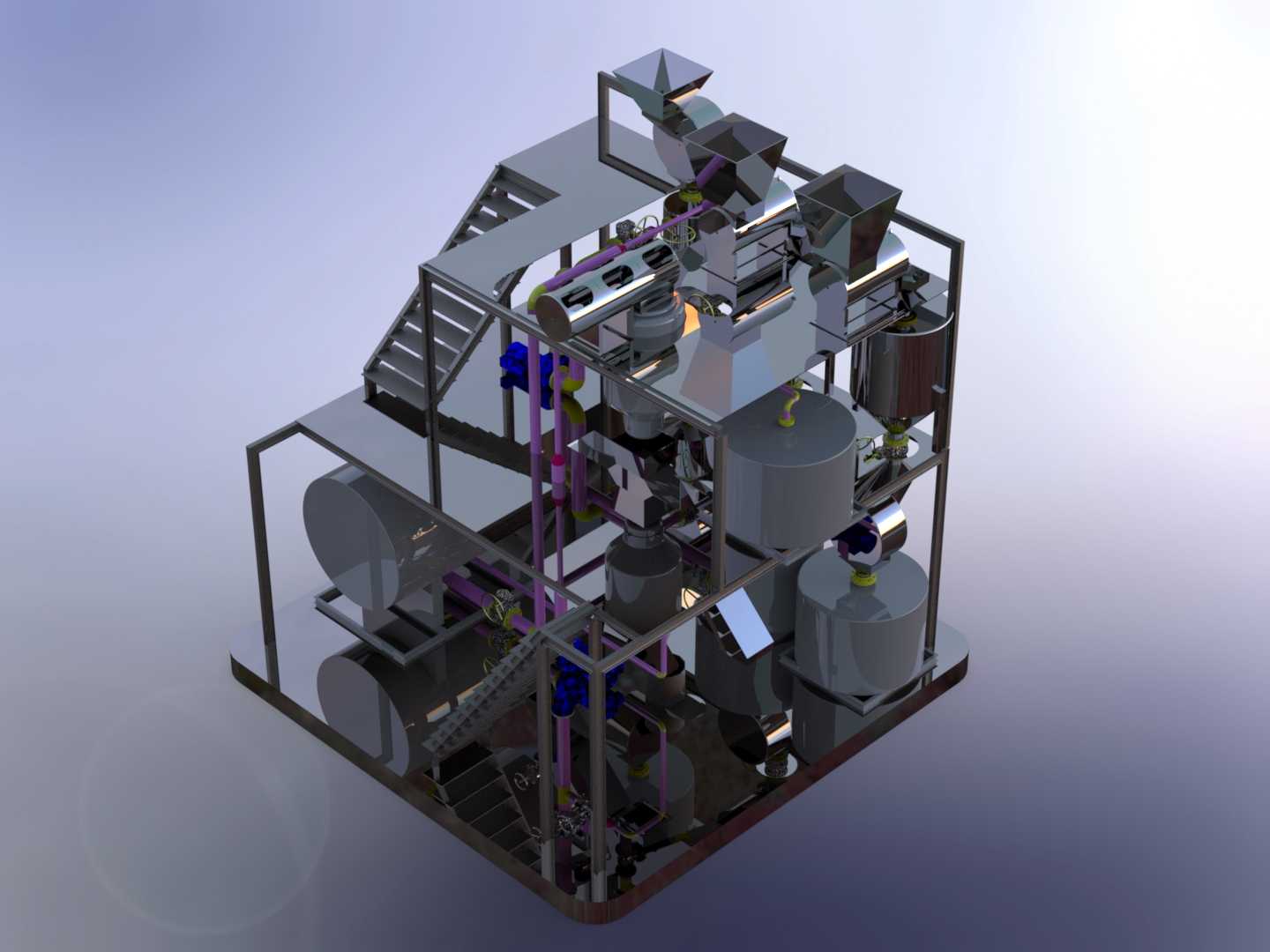

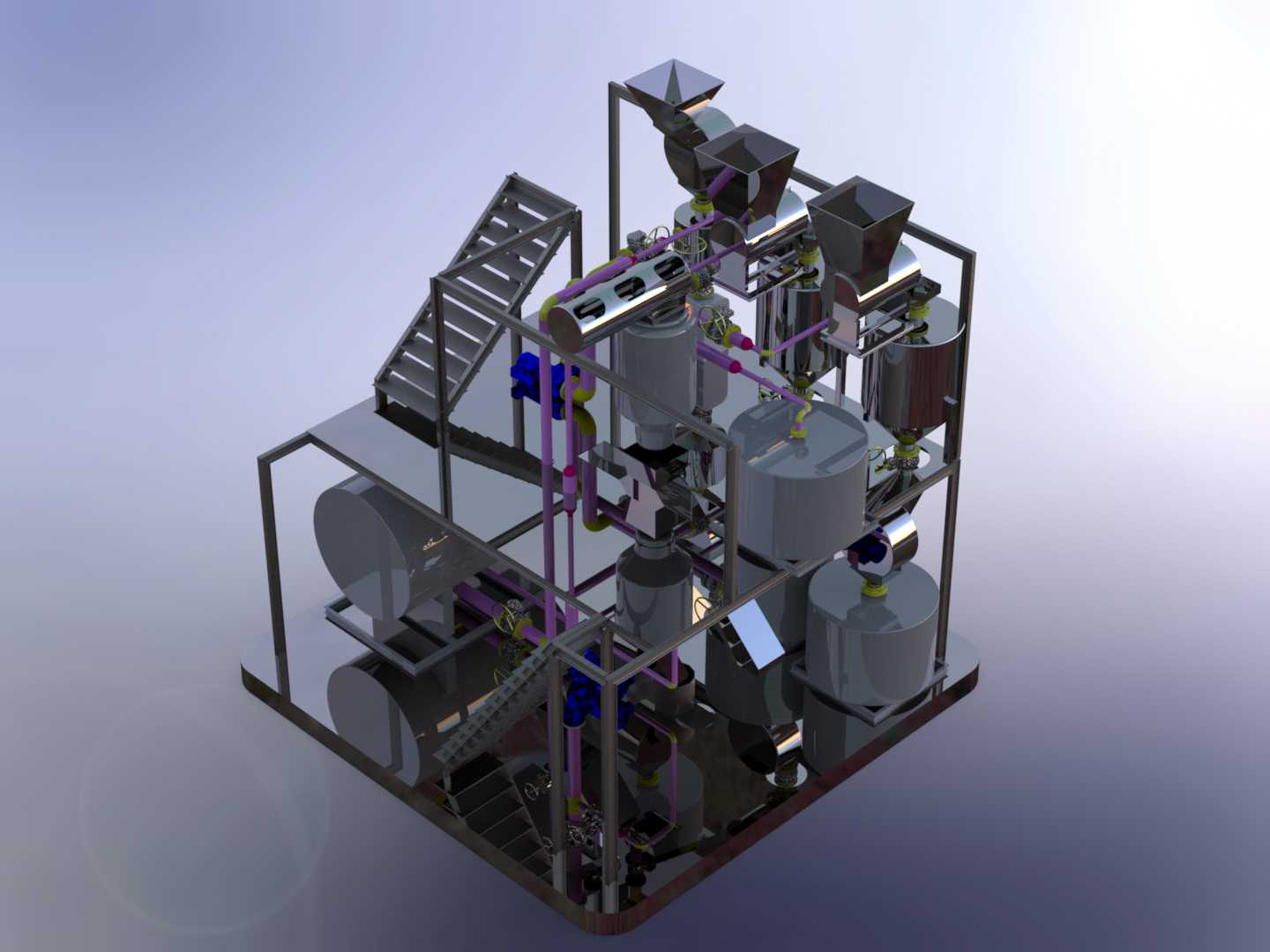

　　这套三维结构呈现的是面向木薯深加工场景的成套处理生产线，在热带、亚热带区域的农产品初加工与精深加工厂区中，这类设备承担着从原料接收到多品类成品产出的全流程处理功能，区别于单机作业的零散配置，整套设备采用框架式集成布局，将多道工序的处理单元整合在同一安装基座上，大幅缩减厂区内的设备占地空间，同时减少不同工序间的物料中转输送距离，降低物料转运过程中的损耗与污染风险。从实际应用场景来看，这类成套设备多部署在中小型农产品加工厂区，适配日处理量数十吨级的木薯原料加工需求，可同步完成木薯原料的清洗、破碎、筛分、分离、精制等多道工序，最终产出符合食品加工标准的木薯面粉、木薯淀粉等产物，整套结构的设计充分考虑了农产品加工场景的运维需求，

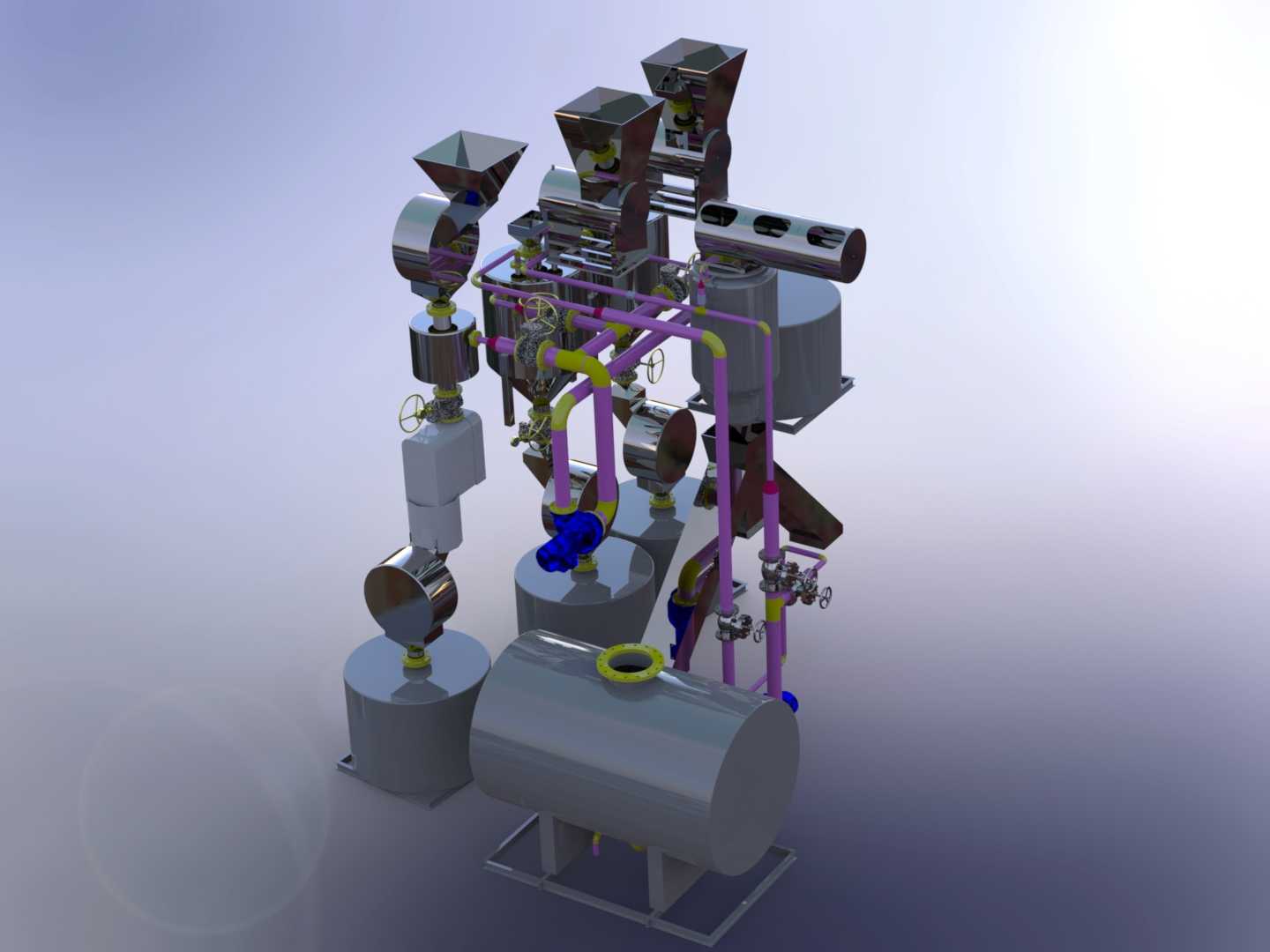

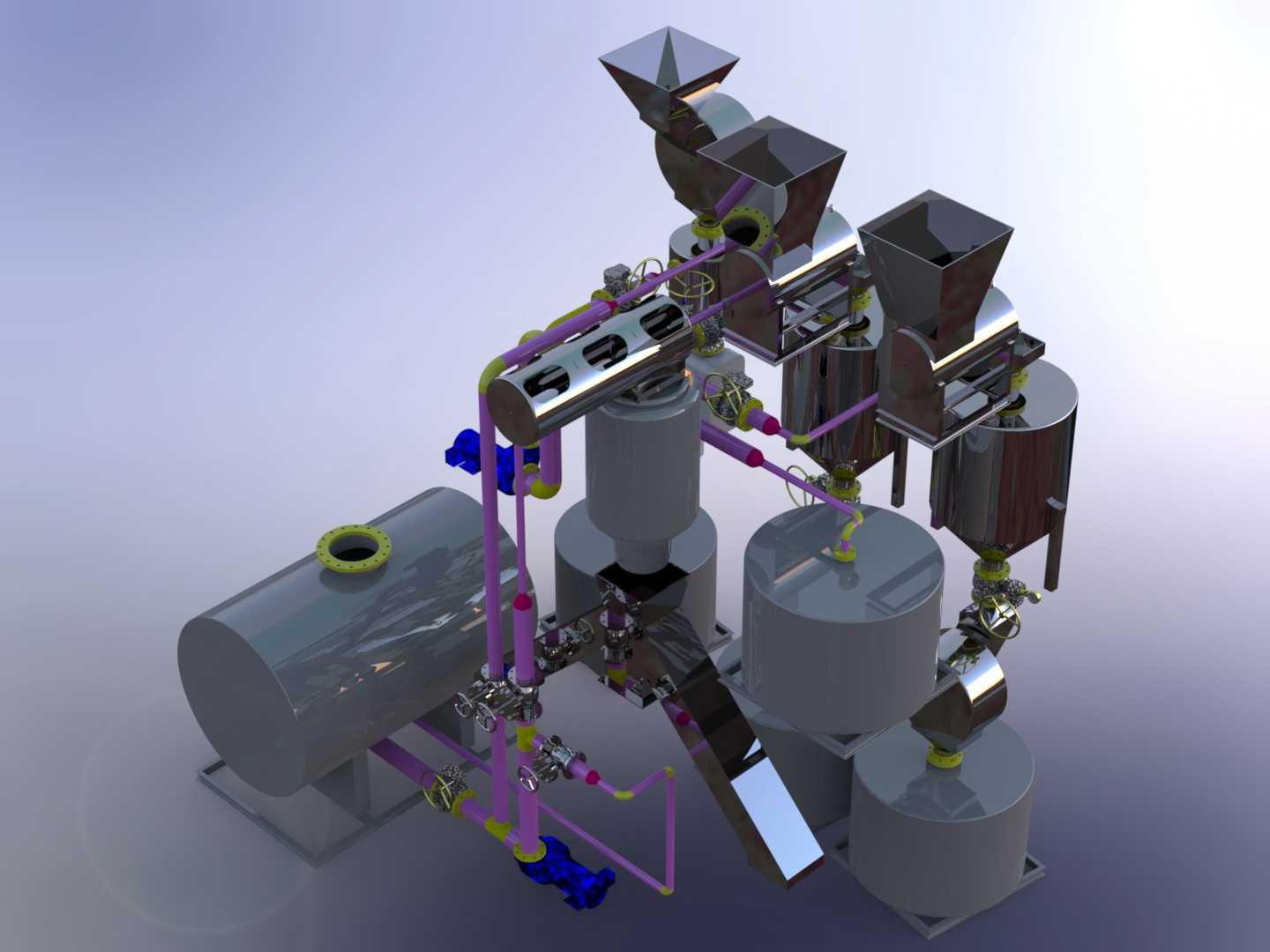

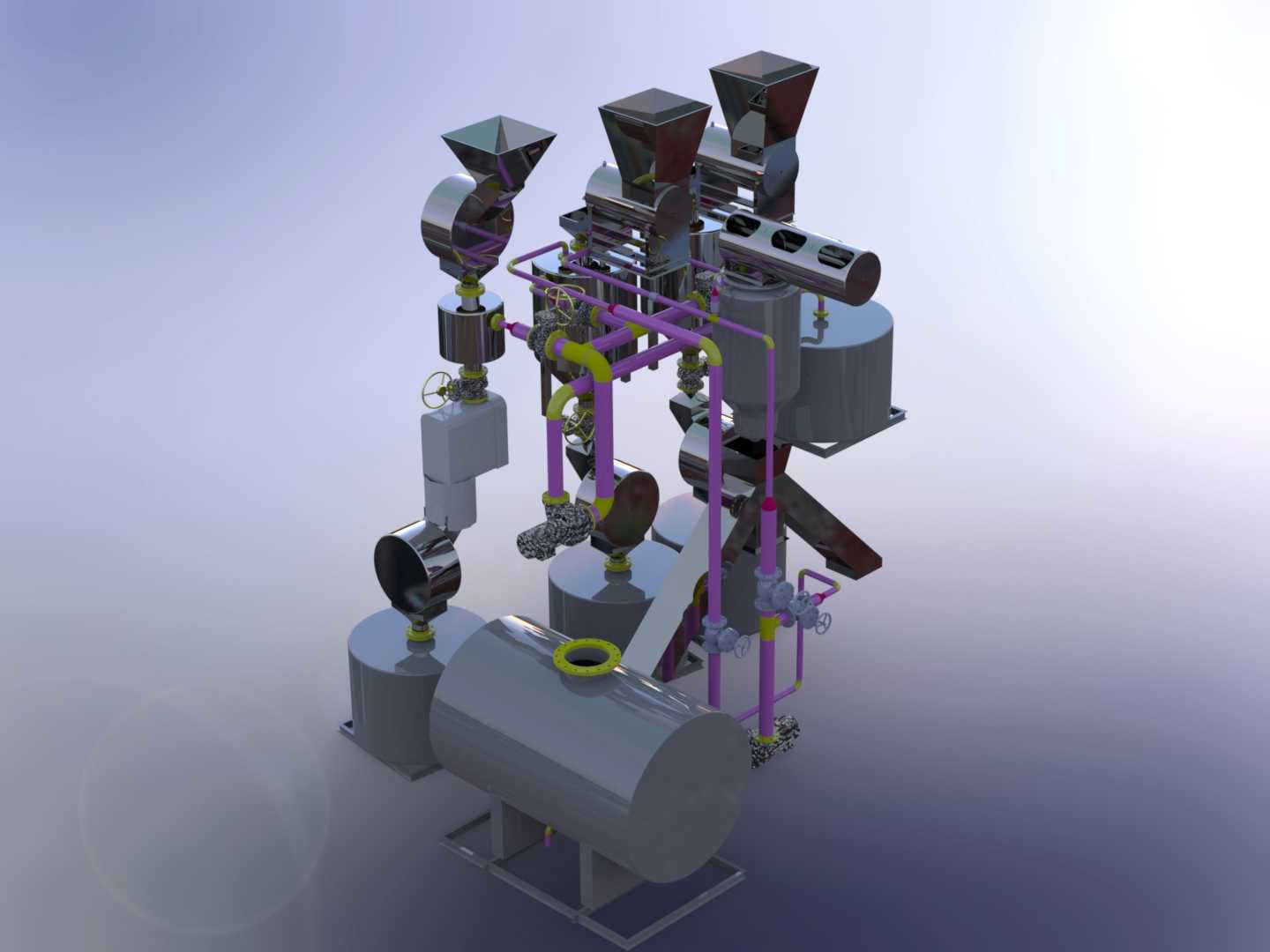

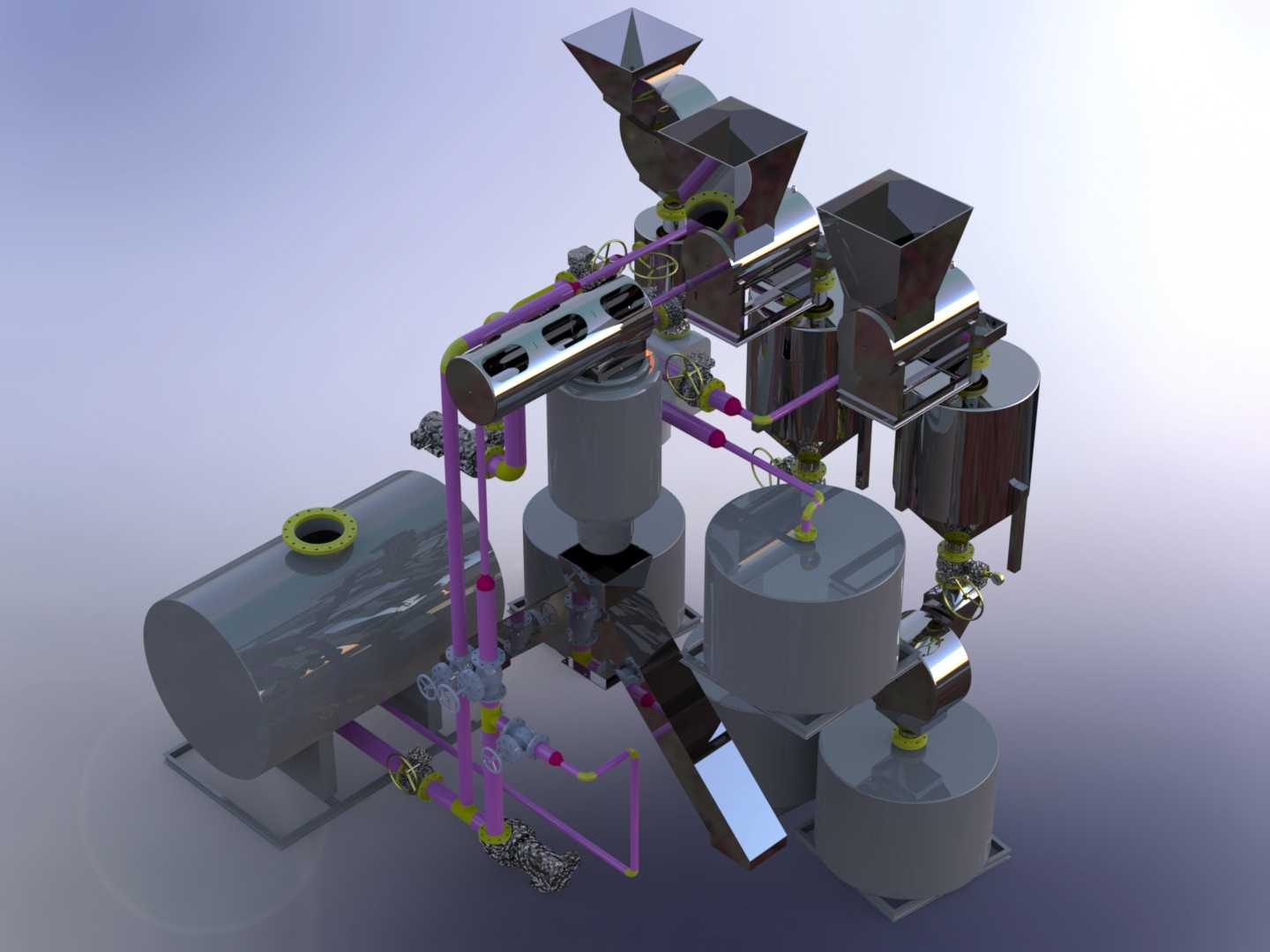

　　在设备侧部集成了步梯与操作平台，运维人员可通过步梯抵达各层操作位，完成设备点检、管路维护、参数调整等日常作业，无需额外搭建外置操作架，降低现场安装的配套施工量。从功能单元的布局逻辑来看，设计阶段优先遵循物料重力流向原则，将原料接收料斗设置在整套设备的最高层位置，木薯原料经初步提升送入顶层料斗后，依靠自身重力依次进入下层的破碎单元、筛分单元、分离罐体，减少各工序间的强制输送设备配置，仅在横向物料转移、成品输出环节配置管道输送与螺旋输送结构，既降低整套设备的动力消耗，也减少了物料在输送过程中的残留堆积，适配食品加工场景的定期清洁需求。设备的管路系统采用分层排布设计，不同功能的工艺管路沿框架立柱有序布设，输送工艺水、浆料、

　　成品物料的管路通过不同的排布路径区分，避免管路交叉带来的运维干扰，同时在管路接口位置预留了快装连接结构，方便日常拆解清洁与易损件更换，符合食品加工设备的卫生设计要求。整套设备的安装边界控制较为紧凑，整体采用矩形安装底座，底座上预设了与厂区地面预埋螺栓匹配的安装孔位，现场安装时仅需完成底座调平、外接水电管路对接即可完成部署，无需对厂区地面做大规模改造；设备的外围操作空间预留满足单人通行与常规运维作业需求，设备最高点距离操作平台的高度符合人体工程学设计，操作人员站在平台上即可完成顶层料斗的进料观察、阀门操作等作业，无需额外配置登高作业工具。从结构细节来看，各处理罐体采用锥底设计，避免物料在罐体底部堆积残留，

　　罐体之间的连接位置设置了密封结构，防止浆料渗漏与外界杂质进入；设备的框架采用型钢焊接成型，整体刚性满足满负载运行时的承重需求，在各动力设备的安装位置预设了减震垫安装位，降低设备运行时的振动传递与噪音产生。针对木薯加工过程中产生的浆液特性，设备的过流部件均采用适配食品接触场景的材质结构设计，避免物料与部件接触过程中产生污染，同时在筛分单元设置了多级筛网配置，可根据成品的细度要求更换不同目数的筛网，适配不同品类成品的生产需求，无需对设备主体结构做大规模改动即可切换生产品类。整套设备的电气控制元件集中布置在框架侧部的控制区域，各工序的运行参数可通过控制区域集中调整，同时在各关键工位设置了急停按钮，出现异常工况时可就近触发设备停机，保障作业安全。在设备的成品输出端，预留了与后续干燥、包装设备对接的接口，可根据厂区的实际产能配置，直接对接后续工序的处理设备，形成完整的深加工生产线，无需额外做接口改造。
