车载折臂式液压起重作业装置结构设计

　　这款车载安装的起重装置，核心适配轻卡、中型载货汽车的底盘加装场景，主要面向零散货物装卸、户外小型设备转运、工地轻型物料吊装这类无法调用大型起重设备的作业场景，区别于固定车间的行吊与大吨位汽车吊，它的核心优势是依托车辆本身的机动能力，能快速抵达零散作业点位，完成半径数米范围内、额定载荷内的重物起吊与位置转移，不需要额外的转运车辆配合，在市政维修、农林物资装卸、小型工程施工场景里能大幅降低人工作业强度。从结构组成来看，整套装置采用折臂式布局，底部是带回转支承的安装基座，基座通过螺栓组直接固定在车辆货箱前端的底盘大梁上，安装时需要校核大梁的局部承载能力，在连接位置加焊加强筋板，避免起吊时局部应力集中导致底盘变形，

　　基座的回转支承采用内齿式结构，可实现360度全周回转，回转动作的驱动可配合液压马达实现，也可根据成本需求采用手动回转结构适配低载荷场景。主臂为箱型焊接结构，采用高强度钢板折弯拼焊而成，截面为渐变矩形，靠近基座的位置截面尺寸更大，向臂头方向逐步收窄，在保证结构强度的前提下尽可能降低臂架自重，主臂与基座之间通过铰接销轴连接，变幅动作由双作用液压油缸驱动，油缸上下端均采用关节轴承铰接，可抵消作业过程中的微小偏载力矩，避免油缸杆受径向力导致密封件磨损。折臂段同样采用箱型结构，与主臂臂头铰接，由另一组液压油缸驱动折臂的俯仰动作，可实现臂架的折叠收纳，非作业状态下折臂可收拢贴靠在主臂侧面，整体收纳长度控制在合理范围内，不会超出车辆货箱的边界，

　　也不会遮挡车辆行驶时的后方视线。臂头位置安装有导向滑轮，配合卷扬机构的钢丝绳实现重物的垂直起升，卷扬机构可集成安装在基座侧面，也可布置在主臂的空腔内部，进一步压缩整体占用空间，液压系统的控制阀组采用手动多路阀，布置在基座侧方便于操作的位置，操作人员站在车辆侧面即可完成所有起吊、变幅、回转动作的操控，每个动作回路都设置了平衡阀与溢流保护，避免管路爆裂时臂架失速下落，同时限制系统最高压力，防止过载作业损坏结构件。设计过程中首先要确定的是安装边界，基座的安装孔位需要匹配主流轻卡底盘的大梁间距，整体安装后的总高度不能超过车辆行驶的限高要求，收纳状态下的外轮廓不能超出车辆的宽度与长度范围，避免影响车辆正常上路行驶。

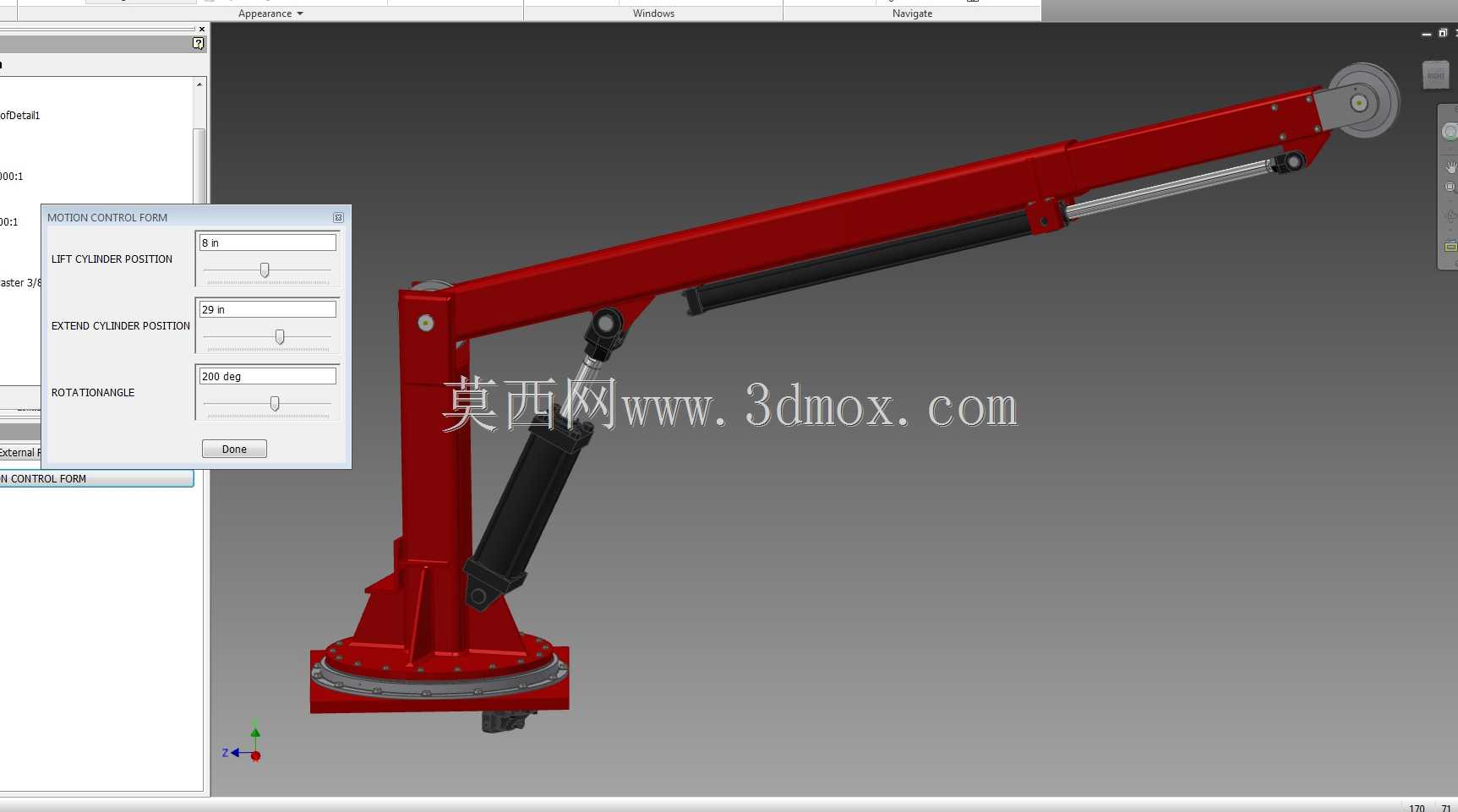

　　受力校核环节需要覆盖最恶劣作业工况，也就是臂架全伸、最大作业半径下的额定起吊载荷，要分别验算主臂、折臂的抗弯强度，铰接销轴的抗剪强度，回转支承的倾覆力矩承载能力，以及液压油缸的压杆稳定性，所有铰接点的润滑通道都要做预留设计，方便日常维护时加注润滑脂，减少铰接部位的磨损。这套装置的动作逻辑通过参数化的逻辑表单实现联动控制，在建模过程中可以通过调整参数直接驱动各节臂的角度变化，模拟不同作业半径下的臂架姿态，快速校验不同姿态下的结构干涉情况，不需要反复调整装配约束，能大幅提升结构迭代的效率。需要注意的是，这类车载起重装置属于加装作业设备，结构设计时必须严格控制各部件的重量，避免过多增加车辆的整备质量，影响车辆的载重能力与行驶稳定性，所有外露的液压管路都要做防护处理，避免行驶过程中被飞溅的碎石击打损坏，同时管路布置要避开高温的车辆排气系统部件，防止液压油长期高温老化。在实际作业场景中，这类折臂式车载吊相比直臂吊的优势是作业灵活性更高，在空间狭窄的作业区域，折臂可以绕过障碍物完成吊装作业，比如在厂区内设备旁、巷道里这类直臂吊无法完全伸展开的场景，折臂结构可以通过调整两节臂的相对角度，把重物精准吊放到指定位置，不需要反复调整车辆停靠位置。
