线圈裁切专用立式气动工装结构

项目分类:工装 发布时间:2022-03-03 ID:570524
  • 线圈裁切专用立式气动工装结构
  • 线圈裁切专用立式气动工装结构
  • 线圈裁切专用立式气动工装结构
  • 线圈裁切专用立式气动工装结构

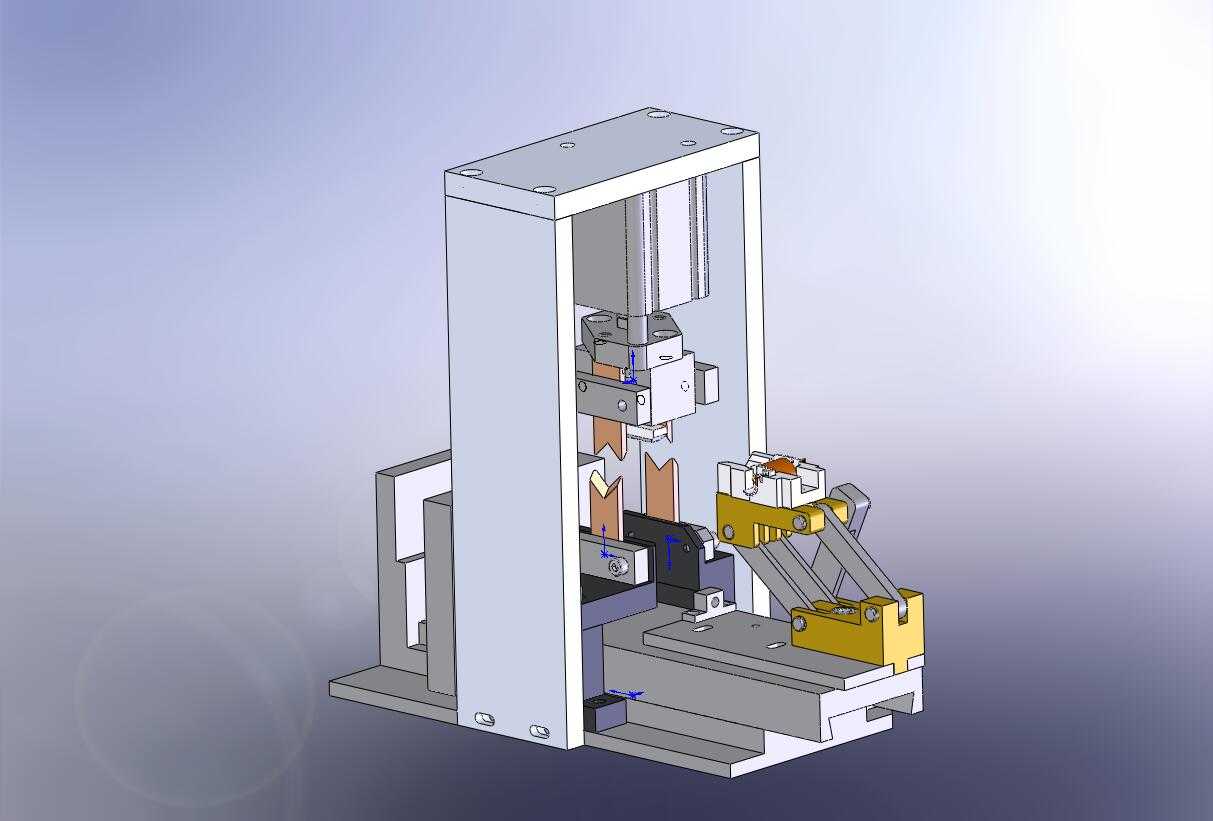

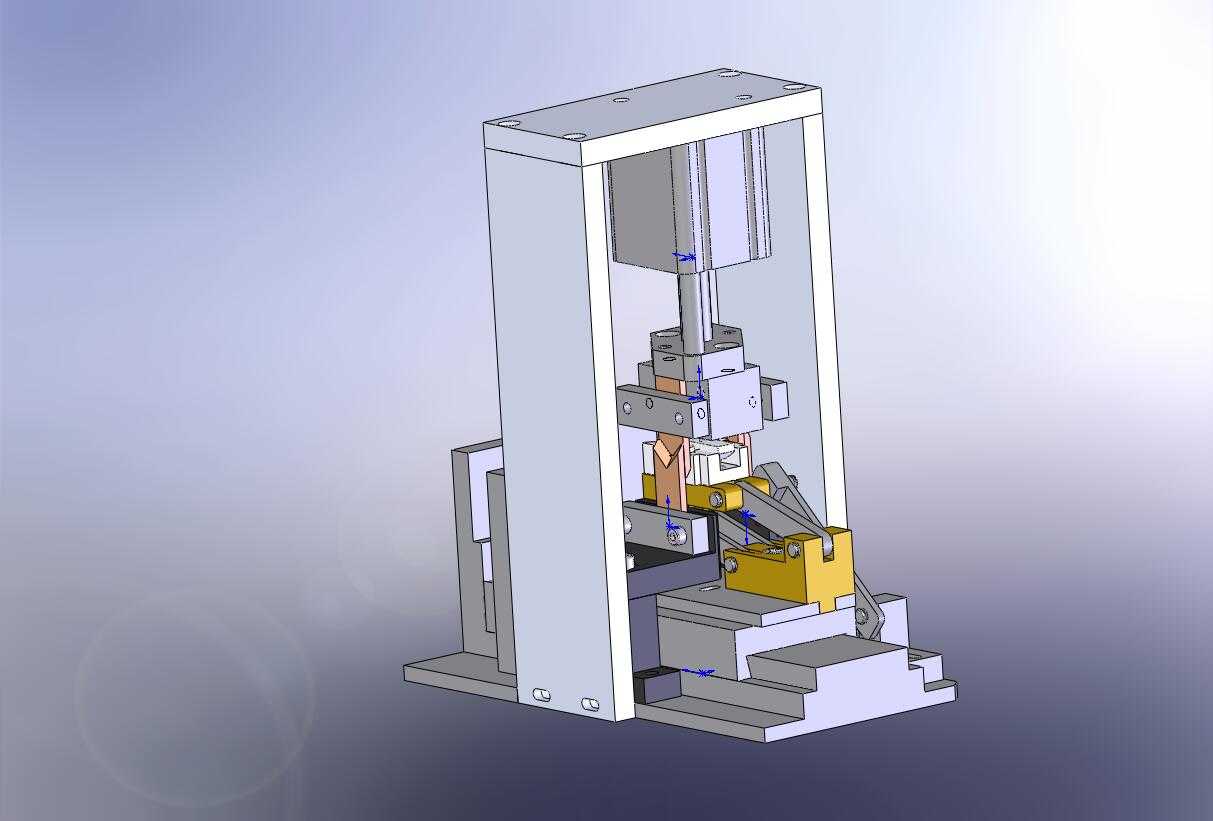

  这套立式结构的线圈裁切工装,主要面向电子元器件生产环节里的线圈引脚定长裁切工序,在小型继电器、传感器、电感类元件的组装产线中,这类工装往往布置在绕线工序之后、浸焊或封装工序之前,用来把绕制完成的线圈引出线统一裁切到指定长度,避免引脚长短不一导致后续插件、焊接工序出现卡料、虚焊等问题。不同于常见的卧式裁切设备,这套结构采用门式立式机架作为承载主体,四根立柱配合上下两块安装板组成封闭的受力框架,驱动气缸竖直布置在上安装板中心位置,动力传递路径短,裁切过程中机架的受力变形量能控制在很小的范围内,保证裁切刃口的对位精度。从结构布局来看,下安装板作为整个工装的安装基准,上面依次布置了线圈定位座、裁切动刀导向块、出料斜槽,

  其中线圈定位座做了和线圈骨架外形匹配的仿形卡槽,线圈放入后不需要额外调整就能保证引脚伸出长度一致,卡槽侧面还做了让位缺口,方便操作人员取放工件,也能避免线圈漆包线被定位座刮破绝缘层。裁切动刀组件和气缸活塞杆通过浮动接头连接,避免气缸安装同轴度误差导致的刀块卡滞,动刀两侧配了直线导轨做导向,保证每次裁切的行程一致,刃口间隙稳定,不会出现引脚切不断、切口毛边过大的问题。考虑到不同规格线圈的裁切长度需求,下定位座设计成了可调节结构,通过腰型孔固定在底板上,调整时只需要松开紧固螺丝,移动定位座到对应刻度位置再锁紧,就能适配不同引脚长度的裁切要求,不需要更换整套定位夹具,能减少产线换型的调整时间。机架的侧面预留了传感器安装位,

  可以加装到位检测传感器,只有当线圈完全放入定位座、操作人员双手离开裁切区域后,气缸才会执行下压裁切动作,避免操作过程中出现安全隐患。从安装边界来看,整套工装的底板安装孔位按照通用工装台的T型槽间距设计,不需要额外制作过渡连接板就能直接固定在常规的装配工作台面上,整体高度控制在成人坐姿操作的舒适区间,操作人员不需要抬臂就能完成工件取放动作,长时间作业的疲劳度更低。裁切下来的废料会通过底板上的落料口直接滑到下方的废料收集盒里,不会散落在工作台面上,能保持作业区域的整洁。这套结构的设计没有采用复杂的传动组件,所有加工件都是常规的板件、轴类零件,加工难度低,普通的铣削、钻削设备就能完成所有零件的加工,

  后期维护时只需要定期给导向导轨加注润滑脂、检查裁切刃口的磨损情况即可,维护成本很低,适合中小型电子加工厂的小批量多规格线圈生产场景使用。在实际使用过程中,这套工装的裁切节拍能达到每小时1200件以上,裁切后的引脚长度公差能控制在0.1mm以内,完全能满足后续自动插件工序的精度要求,相比手工用斜口钳裁切的方式,不仅效率提升了三倍以上,还能避免人工裁切时力度控制不当导致的线圈骨架变形、漆包线损伤等问题。
