DIN69880标准VDI径向刀夹结构

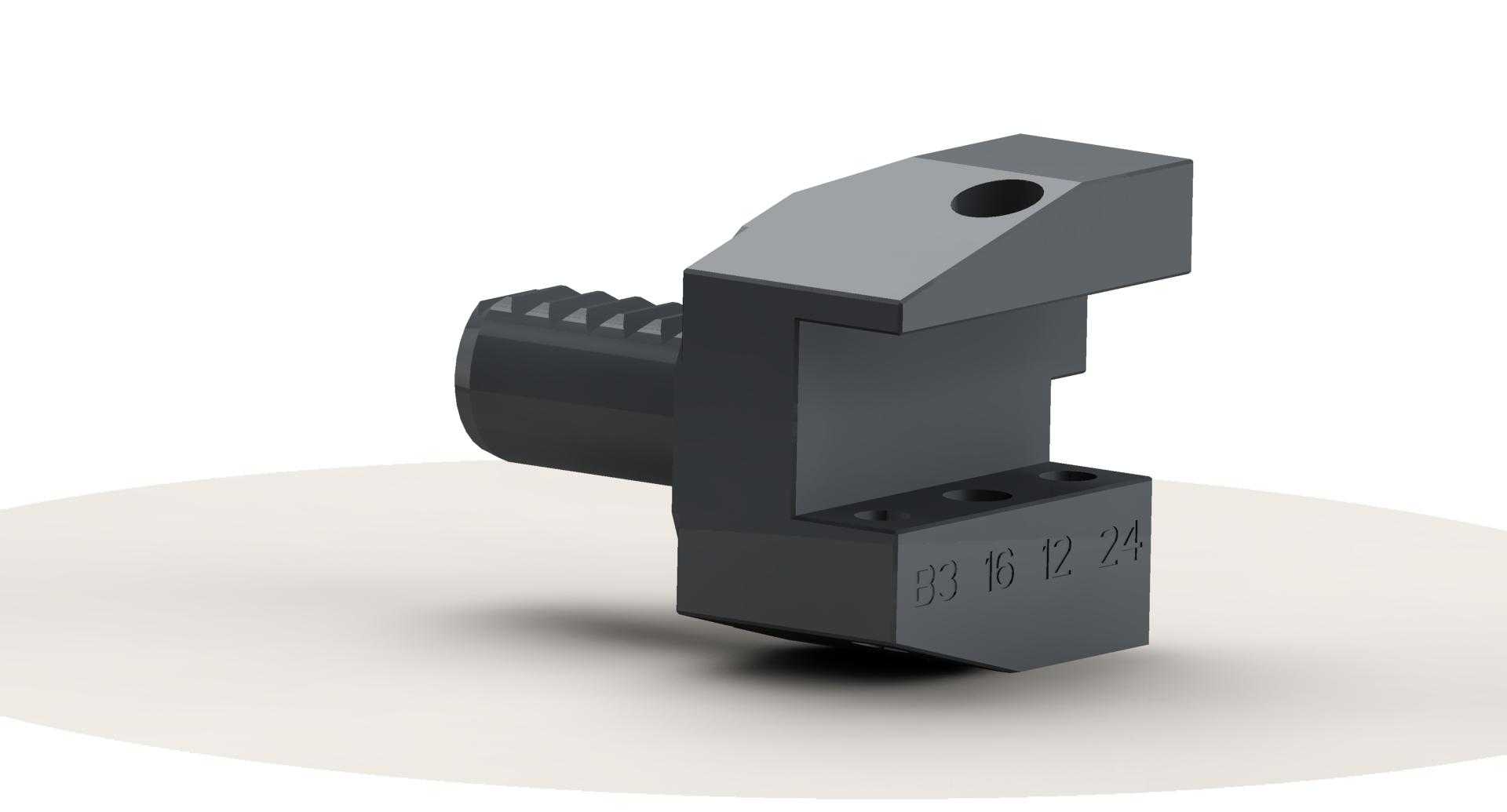

　　在数控车削加工单元的日常换刀作业中，符合VDI接口标准的刀夹是连接刀塔与切削刀具的核心承载部件，这款B3型径向刀夹适配DIN69880规范的VDI刀塔接口，主要承担外圆车刀、切断刀等径向布置刀具的装夹定位任务，在卧式数控车床、车铣复合设备的刀塔工位配置中应用广泛。从实际加工场景来看，这类刀夹通常安装在刀塔的径向安装面上，刀具装夹完成后切削刃朝向工件径向方向，可完成外圆车削、端面车削、切槽切断等常规车削工序，相比传统的螺栓压紧式刀座，VDI接口的快换结构能够大幅缩短换刀时的调校时间，在多品种小批量的柔性加工场景中，能够有效减少设备停机等待时间，提升产线的加工节拍效率。这款刀夹的设计完全遵循DIN69880标准中B3型刀夹的尺寸规范，

　　接口端采用带齿纹的圆柱定位结构，装入刀塔对应安装孔后，齿纹结构与刀塔内的锁紧块啮合，能够承受切削过程中产生的周向扭矩，避免重切削工况下刀夹出现转动移位。刀夹的主体采用分体式压紧结构，刀具安装槽的开口侧设置有两个锁紧螺钉孔，装入对应规格的方柄车刀后，拧紧锁紧螺钉即可将刀具压紧在定位基准面上，安装槽的定位面经过精密磨削，与刀夹的VDI安装基准保持严格的形位公差，能够保证刀具装夹后的中心高误差控制在允许范围内，减少装刀时的对刀调整工作量。从安装边界来看，这款刀夹的VDI接口直径为16mm规格，适配刀塔上对应直径的VDI安装孔，刀夹伸出刀塔安装面的长度、刀具安装槽的中心高均严格匹配标准规范，安装时无需额外加装调整垫片，

　　只要将刀夹的定位圆柱完全插入刀塔安装孔，确认齿纹啮合到位后锁紧刀塔内部的拉紧机构即可完成固定。刀夹侧面刻印的规格标识清晰标注了接口规格与型号，在车间多规格刀夹混放的场景下，能够快速识别区分，避免错装。在结构设计的细节上，刀夹的顶部设置有一个吊装定位孔，在重型刀夹的安装拆卸过程中，可以借助吊装工具完成搬运，避免人工搬运时出现磕碰损伤刀夹定位面的情况；刀夹主体的棱角位置均做了倒角处理，既能够去除加工毛刺，也能避免安装过程中锐边划伤操作人员。刀夹的齿纹部分采用了硬化处理，在多次重复拆装后依然能够保持良好的啮合精度，不会因为齿面磨损导致装夹刚性下降。在实际切削工况中，这款刀夹的结构刚性能够满足常规碳钢、不锈钢材料的中等负荷切削需求，

　　压紧螺钉的布置位置避开了切削区域，加工过程中产生的铁屑不会缠绕在螺钉位置，日常清理维护十分方便。刀具安装槽的尺寸适配标准方柄车刀，不需要额外制作过渡套即可直接装夹，对于不同厚度的切断刀，也可以通过加装调整垫片的方式完成装夹，适配性较强。从建模逻辑来看，这款刀夹的三维模型完全按照实物的加工尺寸构建，定位面、安装孔、齿纹等关键配合特征的尺寸均严格遵循标准要求，在做机床刀塔的工位布局仿真、换刀路径干涉检查时，可以直接调用该模型进行装配验证，能够准确模拟刀夹安装后的实际空间位置，提前排查换刀过程中刀夹与工件、夹具、防护门等部件的干涉风险，减少设备现场调试的工作量。模型中也还原了刀夹上的刻印标识、倒角、螺钉孔等细节特征，在做设备的三维可视化展示、维修培训课件制作时，也能够提供足够的细节支撑。
