VDI标准径向刀夹刀具固定座

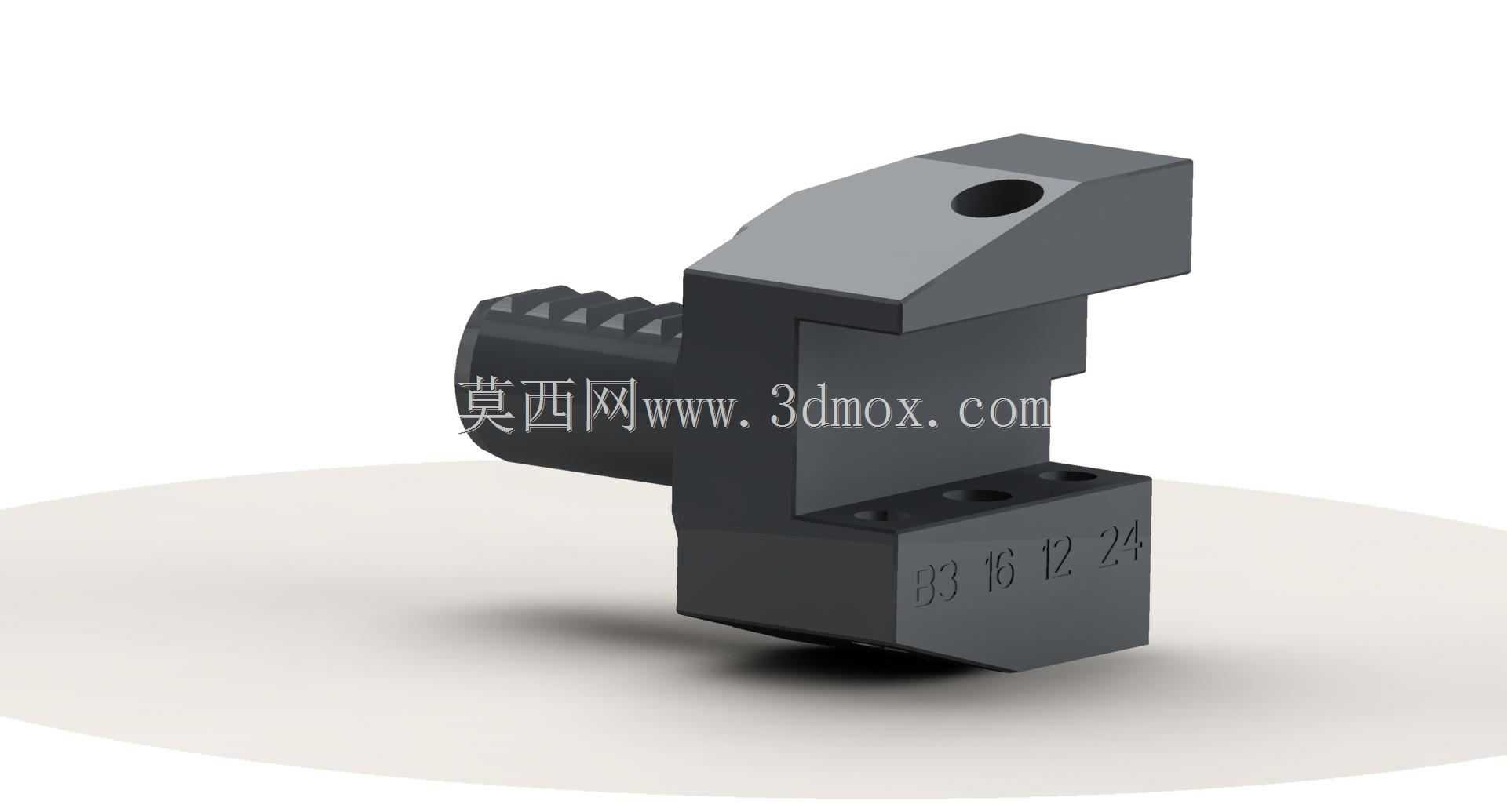

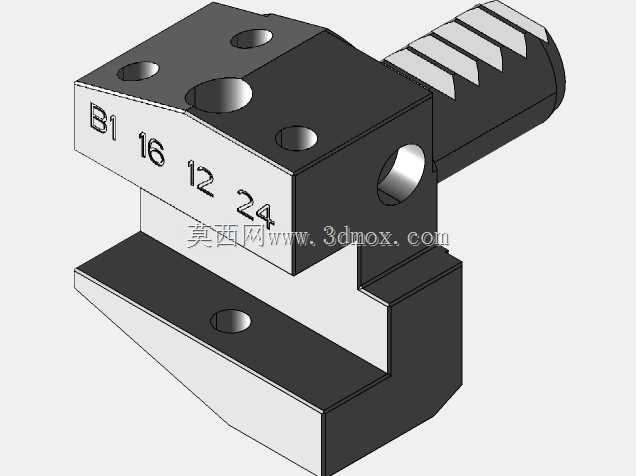

这款刀座适配DIN69880标准的VDI接口车床刀塔，是数控车削加工中常用的径向刀具装夹部件，主要用于在车削工位上固定外圆车刀、切断刀等径向进给刀具，在普通卧式数控车床、车铣复合设备的刀塔工位上应用广泛，能够满足常规钢件、铝件、铸铁件的连续车削、端面切削、切槽切断等工序的装夹需求。从结构设计来看，主体采用一体式块状结构，左侧带齿纹的圆柱段是VDI标准的锁紧连接端，齿纹结构用于和刀塔安装孔内的锁紧机构啮合，保证装夹后刀座不会在切削扭矩作用下发生周向转动，连接端的直径匹配VDI16规格的安装接口，安装时只需将圆柱段插入刀塔对应孔位，拧紧刀塔侧部的锁紧螺钉即可完成固定，安装定位的重复精度可以控制在0.02mm以内，能够满足常规精密车削的定位要求。刀座上部的斜向开孔用于安装内冷却管路，可直接将切削液输送到刀尖切削区域，有效降低切削过程中的刀具温度，减少刀具磨损，提升加工表面质量。下部的装夹面设置了多个螺纹锁紧孔，用于压紧固定刀具的刀杆，装夹刀杆的尺寸适配24mm规格的方刀杆，锁紧螺钉采用内六角结构，夹紧力充足，在大切深、大进给的粗加工工况下也能保证刀具不会发生位移。设计过程中充分考虑了加工干涉问题，刀座的上部轮廓做了斜切避让处理，在加工靠近主轴卡盘的端面或者小直径工件时，不会和卡盘、工件发生碰撞，有效拓展了刀塔的加工行程范围。刀座的安装边界经过严格匹配，装入刀塔后刀具的刀尖高度和车床中心高保持一致，不需要额外加装垫片调整中心高，减少了现场安装调试的时间，同时整体结构紧凑，不会占用相邻刀位的安装空间，保证刀塔上的其他工位可以正常安装其他类型的刀具。这类标准VDI刀座相比传统的板式刀架，换刀速度更快，定位精度更高，是目前中高端数控车床普遍采用的刀具装夹方案，在批量零件加工场景下，能够有效减少换刀辅助时间，提升设备的加工效率。
