多规格七段数码显示器件结构设计

　　做工业控制板卡、小型数显设备的结构设计时，七段数码管是绕不开的基础显示元件，这次整理的2位、3位、4位规格的七段显示结构，覆盖了多数小型设备的数显需求，从单功能计数装置到多参数显示面板都能适配。先从实际安装场景说，这类直插式七段显示器件，引脚间距统一采用2.54mm标准间距，刚好匹配通用PCB板的孔位设计，不需要额外做异形孔加工，批量焊接时不管是手工焊还是波峰焊都能适配，器件本体的厚度控制在8mm以内，安装时从PCB板面到显示面的突出高度不超过10mm，给面板的亚克力透光层预留了足够的安装间隙，不会出现面板扣合时压到显示面导致显示缺段的问题。

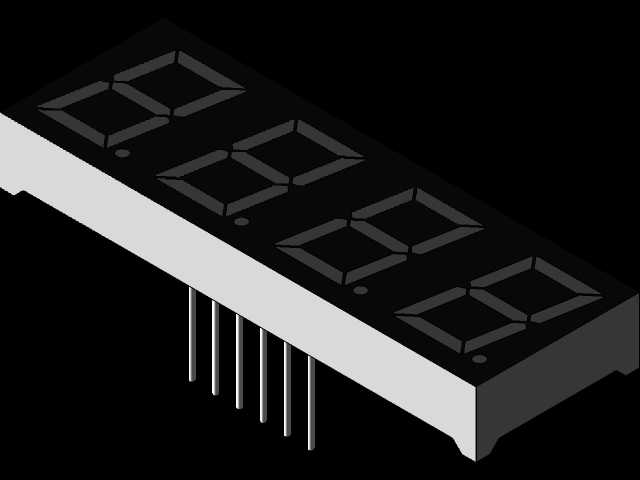

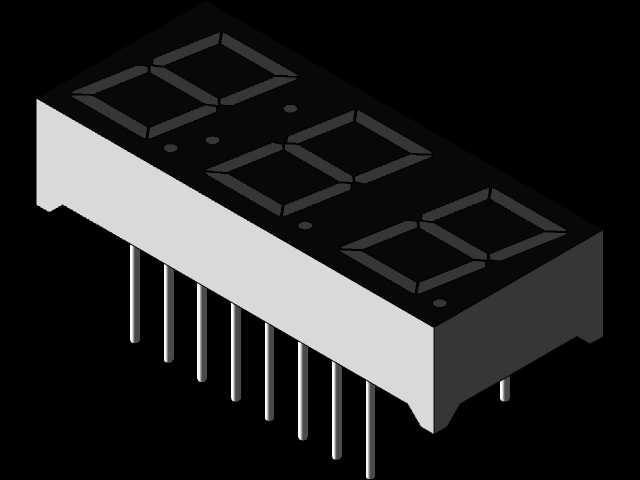

　　不同位数的器件在安装边界上有明确区分，2位款的本体长度在20mm左右，适合做电源电压显示、计数器个位十位显示这类窄空间安装场景，比如小型充电机、台式万用表的副显示区；3位款长度在28mm上下，多数用在温控表、转速显示装置上，刚好能覆盖0-999的数值显示范围，不需要额外做小数点移位的电路适配；4位款长度在38mm左右，是工业数显表的主流规格，能支持带一位小数的四位数值显示，比如流量显示、称重显示、计时计数这类需要更高显示精度的场景。

　　设计上首先考虑的是显示段的均匀性，每一段发光区的边缘都做了0.2mm的遮光挡边，避免相邻段的光线串扰导致数字显示发虚，从结构上就减少了软件端做显示补偿的工作量，数码管的封装外壳采用哑光黑色阻燃PP材质，既可以吸收环境杂光提升显示对比度，也能满足工控设备的阻燃等级要求，引脚采用镀锡铜材质，可焊性好，多次插拔焊接也不会出现引脚氧化脱焊的问题。

　　从实际选型的角度说，这类七段显示器件的显示面都做了平面磨砂处理，不会像亮面款那样在车间强光环境下出现反光看不清数值的问题，安装时不需要额外加装遮光罩，直接嵌在设备面板的开孔里就行，面板开孔尺寸比器件本体单边大0.1mm，既方便装配，也不会出现缝隙过大漏光的问题。另外器件的引脚都做了统一的长度设计，伸出PCB背面的长度控制在2.5mm，剪脚时不需要额外调整长度，波峰焊后焊锡的爬升高度刚好能覆盖引脚焊接区，不会出现虚焊或者焊锡溢出连脚的问题。

　　很多新手做结构设计时容易忽略数码管的安装限位，这次的结构在器件本体两侧都做了1mm高的定位凸台，安装时凸台刚好卡在PCB的定位槽里，焊接时不会出现器件偏移导致显示区和面板开孔对不齐的问题，也避免了后期使用过程中因为震动导致器件引脚脱焊。不同位数的器件引脚定义保持统一，同一位数的公共端、段选引脚位置完全一致，硬件工程师做PCB设计时可以直接复用封装，不需要针对不同厂家的器件重新调整布线，结构设计上也可以通用同一套面板开孔尺寸，减少了重复开模的成本。

　　从应用场景延伸来说，这类七段显示器件不光能用在工业设备上，小型家电的数显面板、教学实验装置、充电桩的状态显示区都能适配，因为结构尺寸标准化程度高，替换成本极低，不需要修改原有结构就能直接替换同规格的其他产品。设计时还考虑了不同视角的显示效果，显示段的发光角度控制在120度，操作人员站在设备正前方左右60度的范围内都能清晰看到显示数值，不需要刻意调整视角去看读数，适合车间里多操作人员轮流查看设备参数的使用场景。另外器件的整体重量很轻，单只重量不超过5g，安装在PCB上不会因为重量过大导致PCB变形，哪怕是薄款的1.2mm厚度PCB也能稳定承载，不需要额外加支撑柱固定。
