3.00-4布拉塔微型代步车车轮总成结构

　　这类小规格充气车轮总成，常见于微型折叠代步车、小型电动助力车、厂区短途转运手推车、便携移动设备的行走支撑场景，相比同尺寸的实心轮，充气结构能更好地过滤铺装路面的细小颠簸，在小区步道、厂区环氧地坪、普通柏油路面行驶时，不会因为路面的微小颗粒产生明显的跳动，搭载这类车轮的小型载具，整体行驶平顺性会有明显提升。

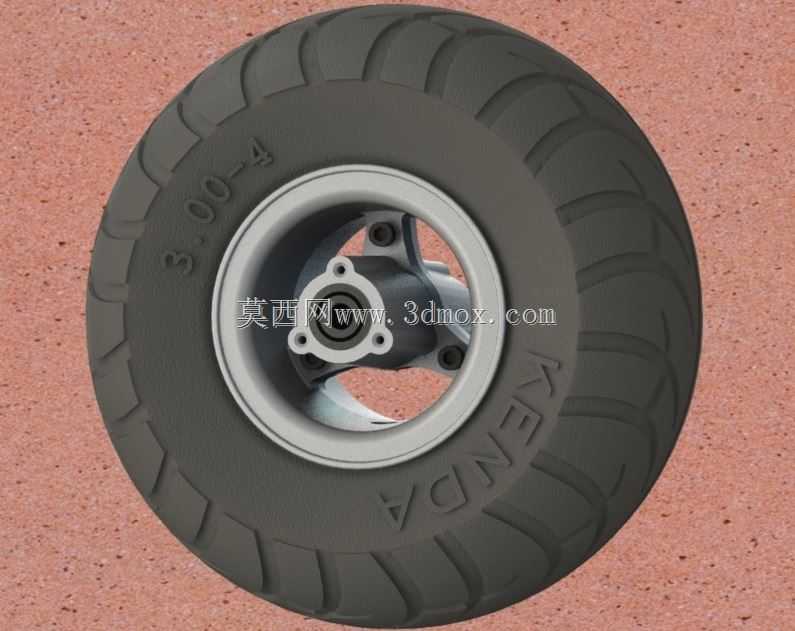

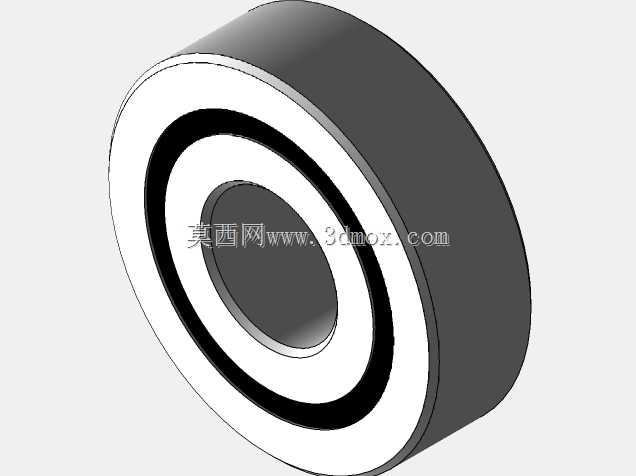

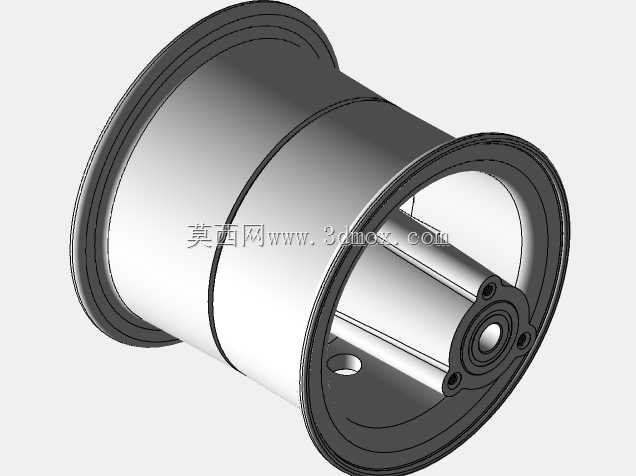

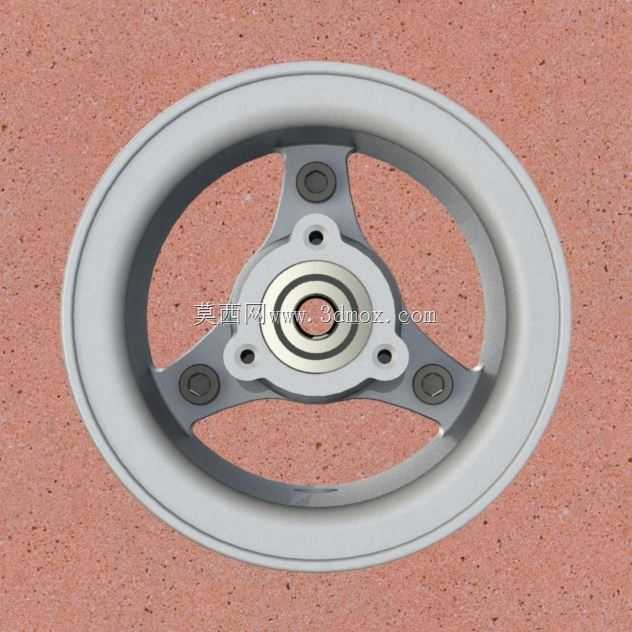

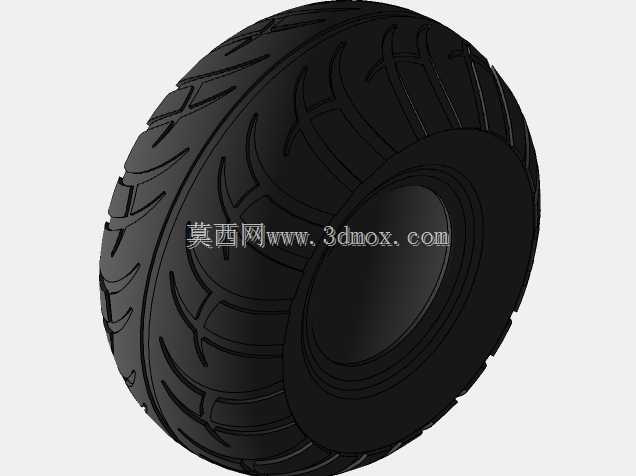

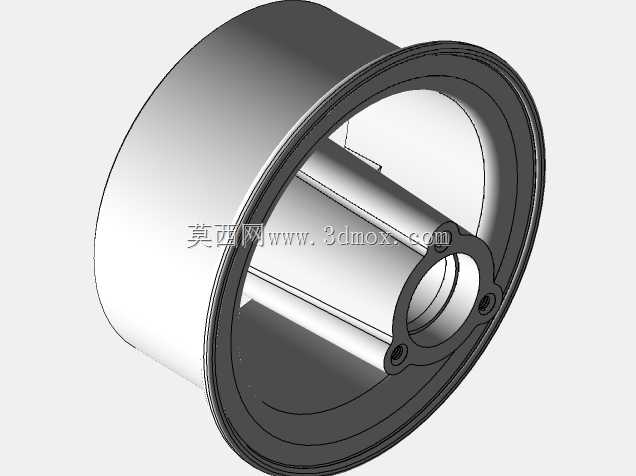

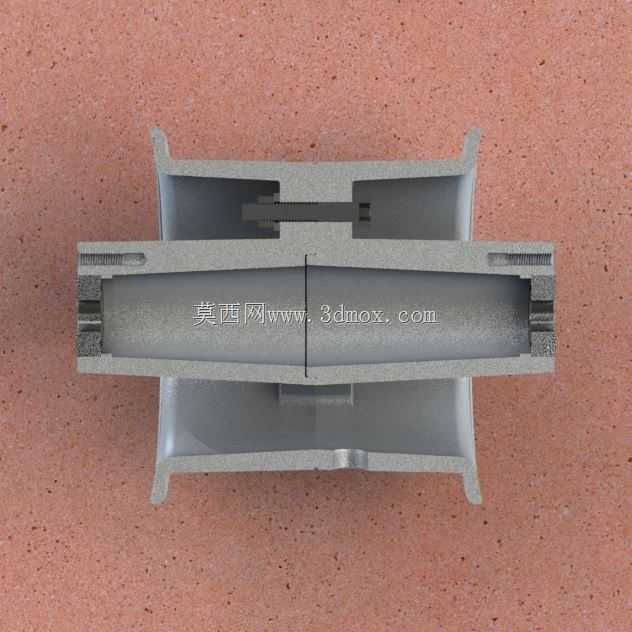

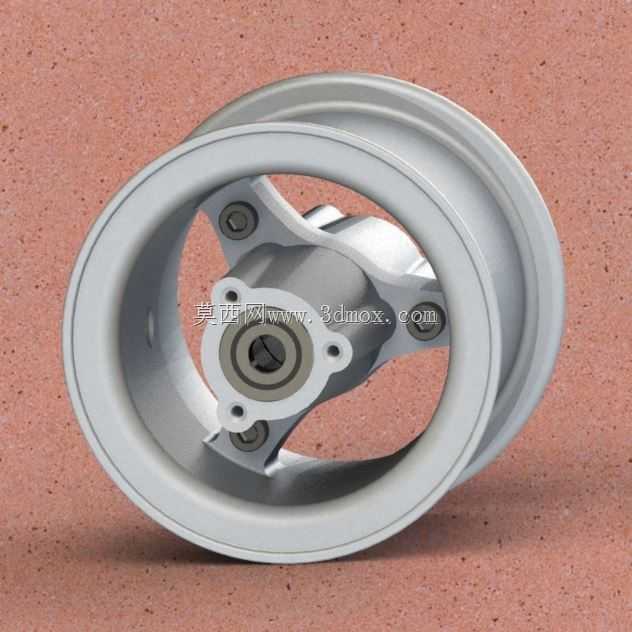

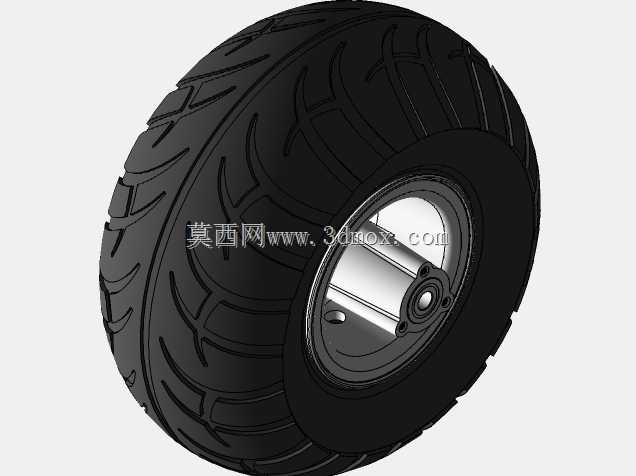

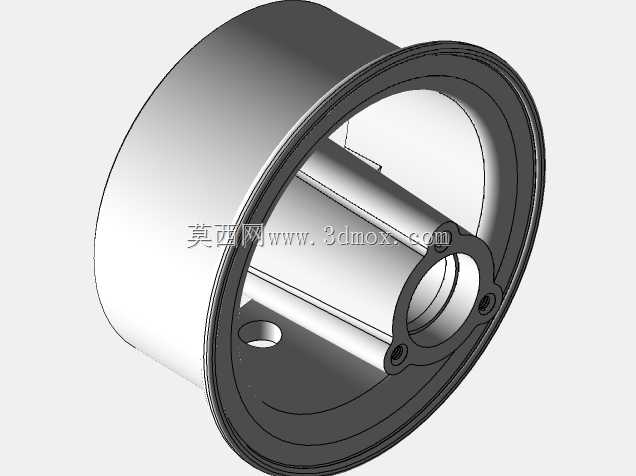

　　从结构设计来看，整个总成分为外胎、轮毂、内置轴承三个核心部分，外胎采用块状交错的胎纹设计，胎面的凸起花纹块在干燥路面能提供足够的抓地力，花纹沟槽的深度控制在合理范围，既不会因为沟槽过浅导致排水性能不足，也不会因为沟槽过深造成胎面刚性下降，日常在轻度湿滑路面行驶时，能快速排开胎面与路面之间的水膜，减少侧滑风险。胎侧印有规格标识与品牌标识，安装时可以快速核对规格参数，避免错装。轮毂采用分体式压合结构，轮辋部分的卷边尺寸完全匹配3.00-4规格外胎的胎圈直径，安装时胎圈能完全卡入轮辋的限位槽内，充气后不会出现出现胎圈脱开的问题；轮毂的辐条采用三辐式镂空设计，在保证整体结构强度的前提下，尽可能降低了旋转部分的重量，减少代步车行驶时的转动惯量，起步和转向时的操控响应会更灵敏。轮毂中心的安装位预留了标准轴承的压装槽，配套采用6000-2RS深沟球轴承，这类双面密封轴承能阻挡日常行驶中的灰尘、泥水进入轴承滚道，延长维护周期，轴承内孔适配直径10mm的安装轴，安装时只需要将轴穿入轴承内孔，配合轴端的限位卡簧就能完成车轮的固定，不需要额外加工复杂的安装结构，适配性很强。

　　在实际选型应用时，需要注意几个安装边界参数：首先是车轮的整体外径，安装前要核对载具的轮舱空间，确保转向、减震压缩时轮胎不会与车架、挡泥板发生剐蹭；其次是安装轴的长度要匹配轮毂中心的安装宽度，轴端固定后不能出现轴向窜动；另外轮胎的额定充气压力要符合外胎侧壁的标注值，压力过高会降低胎面的缓冲性能，压力过低则会导致胎圈脱开、行驶阻力增大的问题。这类车轮的承载能力完全能满足单人微型代步车、载重50kg以内的小型手推车的使用需求，日常使用中不需要频繁维护，只需要定期检查轮胎气压、轴承转动是否顺畅即可。建模过程中，胎面的花纹部分采用曲面投影切除的方式完成，还原了真实轮胎的花纹走向与深度，轮毂的安装孔位、轴承压装位的尺寸完全按照实物测绘参数绘制，装配关系完全还原实际装配逻辑，轮胎与轮辋的配合面、轴承与轮毂安装槽的配合面都保留了合理的安装公差，能直接用于虚拟装配验证、运动仿真，也可以作为同类小型行走轮设计的参考原型，帮助设计人员快速完成轮组部分的方案迭代，减少重复测绘建模的工作量。在小型代步车的结构设计中，轮组的选型与匹配直接影响整车的行驶质感与可靠性，这类成熟规格的车轮总成经过了大量实际场景的验证，结构稳定性有充足保障，设计时优先选用这类标准化轮组，能大幅降低后续开模、生产、装配的成本，也能减少后期使用中的故障概率。
