316L不锈钢波纹弯头管件结构设计

　　在化工流体输送、市政给排水、暖通空调以及工业制程管路系统中，管路变向连接是管路布设环节无法避开的结构节点，常规刚性弯头在面对管路热胀冷缩位移、设备运行微幅振动、安装对位偏差时，很容易在焊口或法兰连接处产生应力集中，长期运行下易出现渗漏甚至结构开裂的问题，这款带波纹补偿结构的不锈钢弯头，正是针对这类工程痛点完成的结构设计。从实际应用场景来看，这类管件常被用在有温度波动的流体管路中，比如热水输送管线、化工介质输送管线、泵组出口的连接段——泵组运行时会产生持续的微幅振动，刚性弯头会将振动直接传递到整条管线，引发管路支架松动、焊口疲劳，而带波纹段的弯头可以通过自身波纹结构的微量形变，吸收掉大部分振动能量与轴向、角向位移，

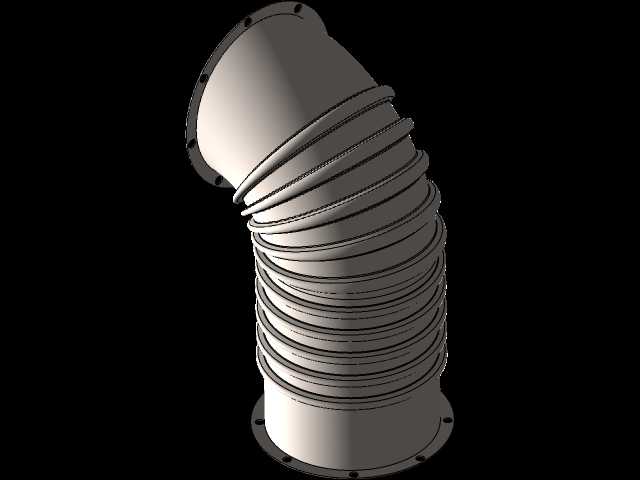

　　降低管路系统的疲劳载荷。从结构设计思路来看，这款弯头两端采用标准法兰连接结构，法兰盘上预留的螺栓孔位匹配通用管路法兰的安装尺寸，不需要额外制作过渡连接件，现场安装时直接对齐法兰密封面，加装密封垫后穿入螺栓紧固即可完成装配，能有效缩短现场施工的对位调整时间。中间的波纹段采用等距圆弧波纹结构，每一段波纹的曲率半径经过反复校核，既保证足够的形变补偿量，又不会因为波纹过深导致介质流动时产生过大的压损，同时波纹段的壁厚与两端直筒段、法兰段保持一致，选用316L不锈钢材质，耐腐蚀性优于普通304不锈钢，能够适配弱腐蚀介质、高温水、常规工业流体的输送需求，避免长期使用后出现内壁锈蚀、介质污染的问题。从安装边界来看，

　　这款弯头的两端法兰端面平行度控制在机械管路安装的通用公差范围内，法兰螺栓孔的中心圆直径符合常用公称通径管路的连接标准，安装时不需要对管路进行额外的裁切或焊接调整，只要两端管路的法兰对位偏差在波纹段的补偿行程范围内，就可以顺利完成安装。在结构细节上，法兰与筒身的连接位置采用圆弧过渡结构，避免直角连接处的应力集中，提升整体结构的抗疲劳强度；波纹段的每一圈凸起都做了等壁厚处理，不会出现局部壁厚过薄导致承压能力不足的问题，整体承压能力匹配同规格常规不锈钢管路的压力等级，不需要额外降低管路的运行压力参数。在实际选型适配时，设计人员可以直接根据现有管路的公称通径、法兰标准匹配对应规格的该款管件，不需要重新设计变向补偿结构，

　　能够大幅缩短管路系统的设计周期，同时这类带补偿能力的弯头可以替代“刚性弯头+独立补偿器”的组合结构，减少管路中的连接节点数量，也就减少了潜在的渗漏点，提升整个管路系统的运行可靠性。在三维建模过程中，波纹段的螺旋（等距环形）结构采用参数化建模方式，调整波纹间距、波纹深度、弯曲角度时可以直接驱动模型更新，方便适配不同公称通径、不同补偿量需求的管路设计场景；两端法兰的螺栓孔采用圆周阵列特征建模，孔位数量、孔径、中心圆直径都可以根据对应的法兰标准快速调整参数，不需要重新绘制草图，能提升同系列不同规格产品的建模效率。从流体流动的角度来看，弯头的弯曲半径经过优化，既控制了整体安装占用的空间尺寸，又避免弯曲半径过小导致介质在弯头内侧形成涡流区，降低介质流动时的阻力损失，同时波纹段的内壁圆弧过渡不会产生明显的介质滞留区，对于需要定期清洗管路的食品、制药行业流体输送场景，也能满足卫生级管路的介质残留控制要求。
