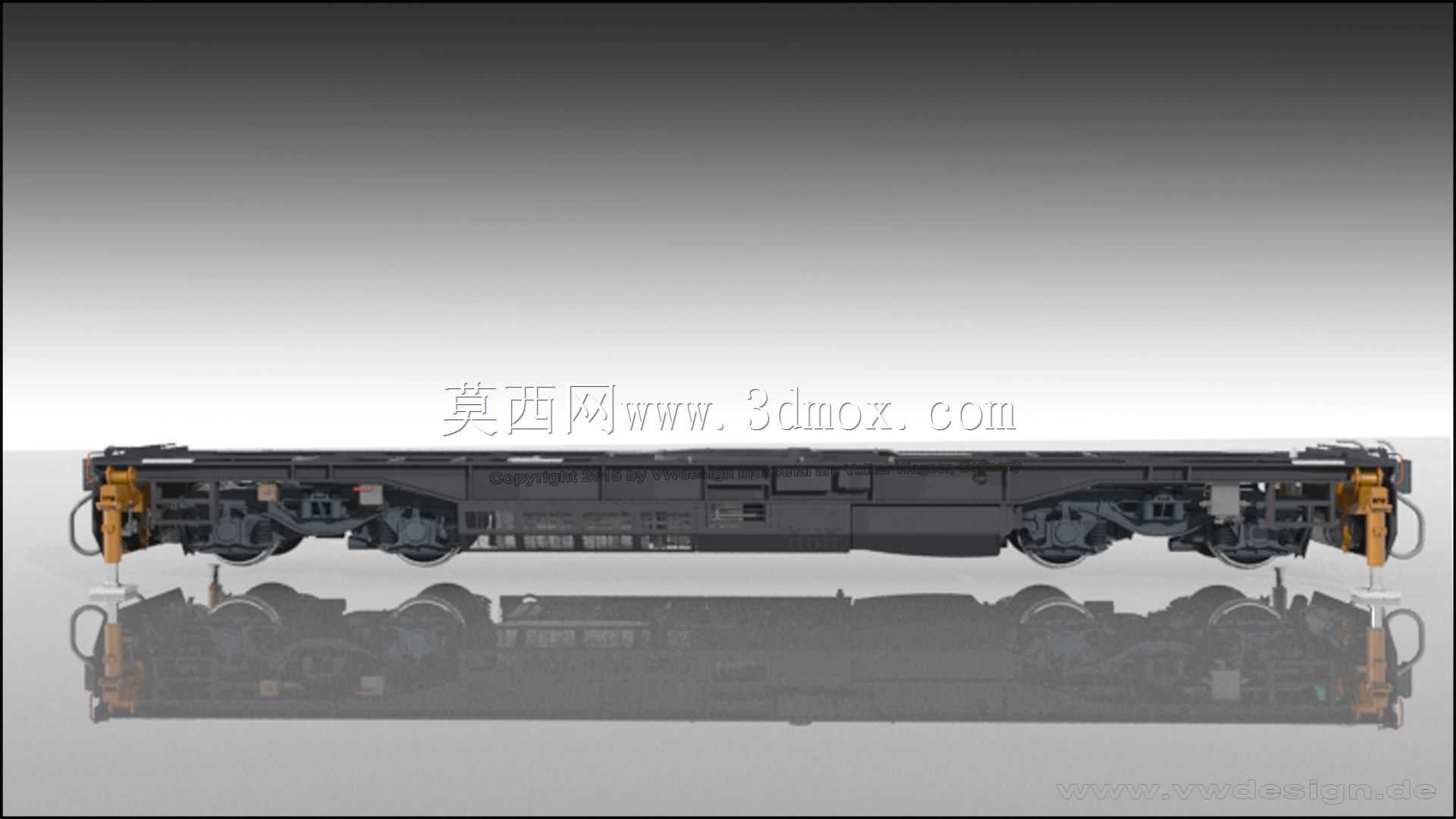

轨道车辆静液压动力集成走行部结构

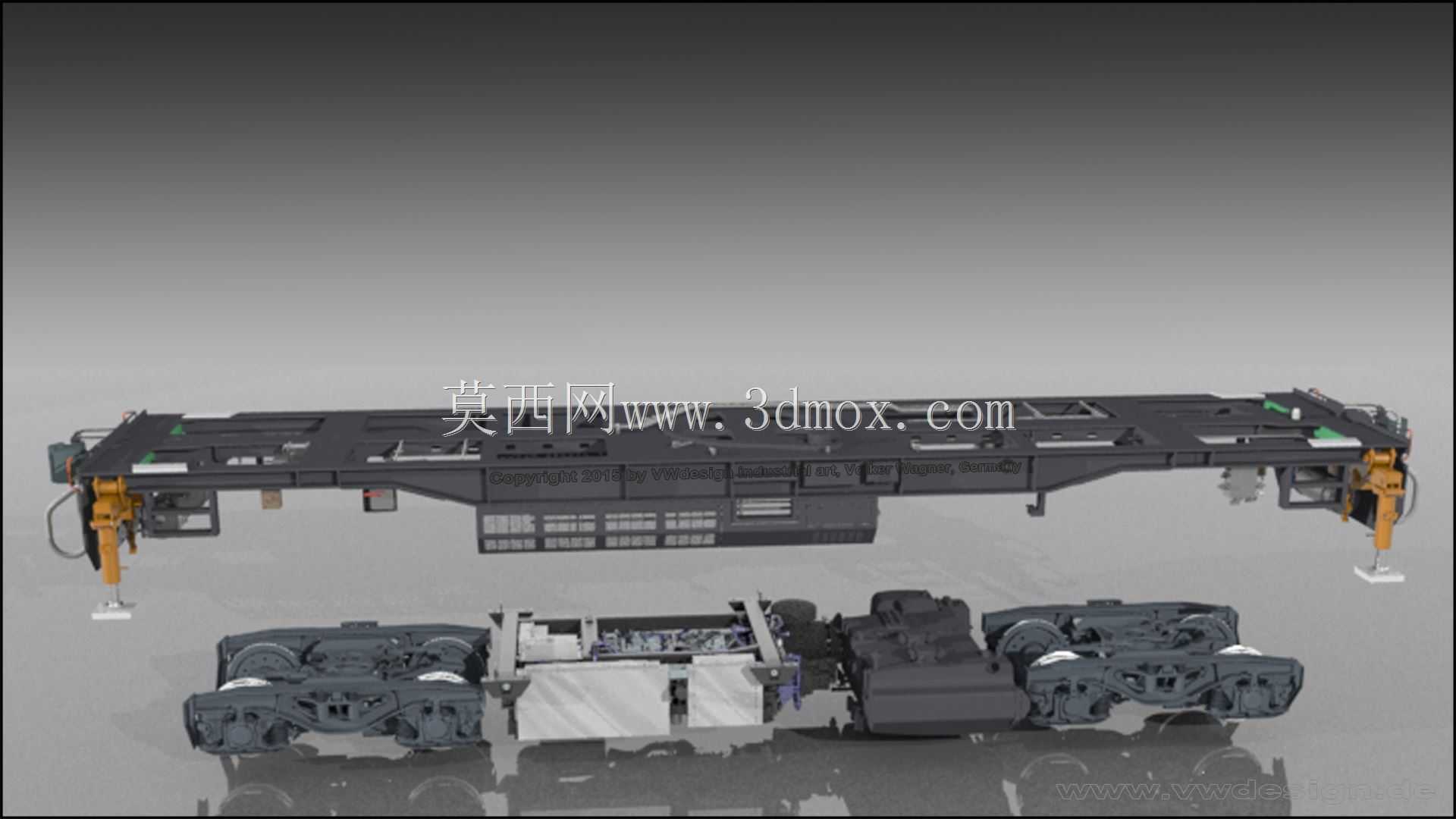

　　该结构主要应用于干线铁路机车、重载货运列车以及大型工程轨道车辆的走行部核心动力传递场景，承担整节车辆走行驱动、液压动力供给、走行部载荷承载以及多系统动力耦合输出的核心功能，是轨道车辆走行系统中集成度极高的核心动力单元。整套结构采用模块化集成设计思路，将390kW等级静液压动力输出单元、中冷电机组、弹性联轴器、减速齿轮箱、空气压缩机组以及配套液压管路阀组全部集成在转向架构架的中部安装区域，在有限的安装边界内完成多系统的紧凑布局，避免分散布置带来的管路冗余、安装空间浪费以及维护点分散的问题。从安装边界来看，整套动力单元的横向宽度完全适配标准轨距转向架的侧梁内侧间距，纵向长度控制在相邻两组轮对的轴距范围内，

　　垂向安装高度不超出转向架中央悬挂装置的下部安全间隙，所有外接管路接口、电气接线端均预留了足够的安装操作空间，与构架上的安装座全部采用带减震胶垫的螺栓连接结构，可有效过滤车辆运行过程中轨道传递的高频振动，避免动力单元内部精密部件受振动冲击出现损坏。功能特性层面，静液压动力组可根据车辆不同运行工况输出匹配的液压流量与压力，为走行部的液压减震装置、制动执行机构以及配套作业装置提供稳定的液压动力源；中冷电机组为整套动力单元提供电控驱动与散热补偿，通过中冷结构控制电机长时间高负载运行的温升，保证连续工作状态下的性能稳定；弹性联轴器承担电机输出轴与齿轮箱输入轴之间的动力传递，可补偿两轴之间因安装误差、运行振动产生的径向、角向以及轴向偏移，

　　避免刚性连接带来的轴系附加载荷；减速齿轮箱采用多级斜齿轮传动结构，将电机输出的高转速低扭矩动力转换为低转速大扭矩动力传递给轮对，传动过程平稳、噪音低，齿轮啮合间隙经过精确调校，可满足轨道车辆高速运行时的动力传递平顺性要求；集成布置的空气压缩机为车辆制动系统、气动辅助装置提供稳定的压缩空气气源，省去了单独布置空压机的安装空间，压缩空气输出端预留了干燥装置、稳压气罐的接口，可直接与整车气路对接。设计过程中充分考虑了轨道车辆运行的复杂工况，所有外露部件均做了防石击、防雨水侵蚀的防护处理，管路走线全部沿构架梁体布置并采用管卡固定，避免车辆运行过程中管路晃动产生磨损；各功能模块的检修口全部朝向转向架外侧或下部，

　　车辆段维护时无需拆卸整套动力单元即可完成滤芯更换、油液检查、紧固件扭矩校核等日常维保操作，大幅降低日常维护的工作量。整套结构的载荷传递路径经过多轮拓扑优化，动力单元自身重量以及运行过程中的动态载荷通过安装座均匀传递到转向架构架的各受力梁体上，避免局部应力集中导致构架出现疲劳损伤，各旋转部件的转动惯量经过匹配调校，保证车辆高速运行时轮对动平衡满足轨道运行的平稳性要求，不会出现异常振动或轮对偏磨的问题。
