适配32mm轨距NEM标准的O级货运列车转向架

　　这款转向架主要面向N规格铁路模型的货运车厢配套场景，适配32mm轨距的轨道网络，完全遵循欧洲铁路建模的NEM标准指令开发，核心作用是承载模型货运车厢的上部载荷，传递走行过程中的各类作用力，同时实现车厢与轨道间的导向、缓冲功能，满足模型列车在沙盘线路上的平稳走行需求。

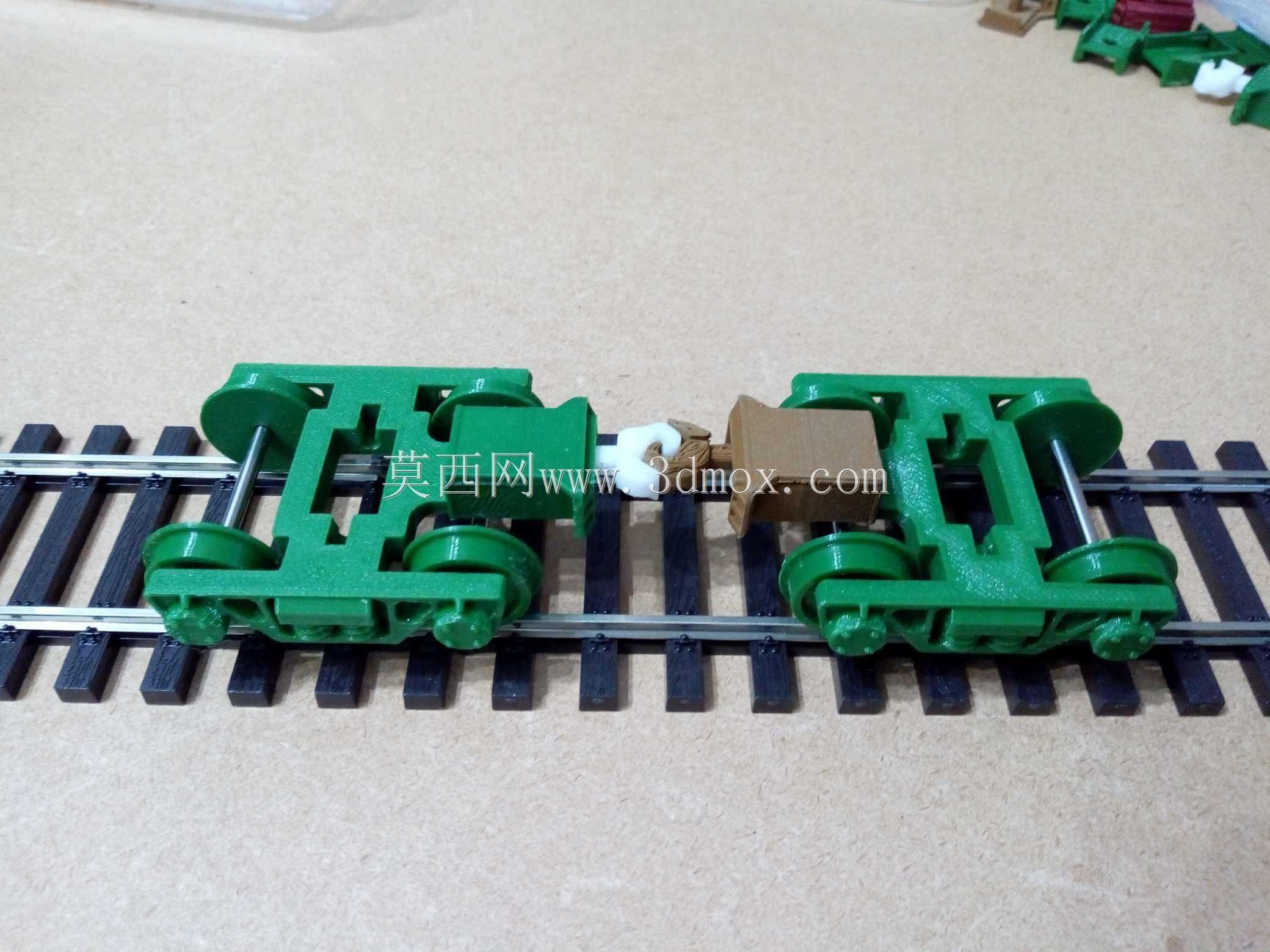

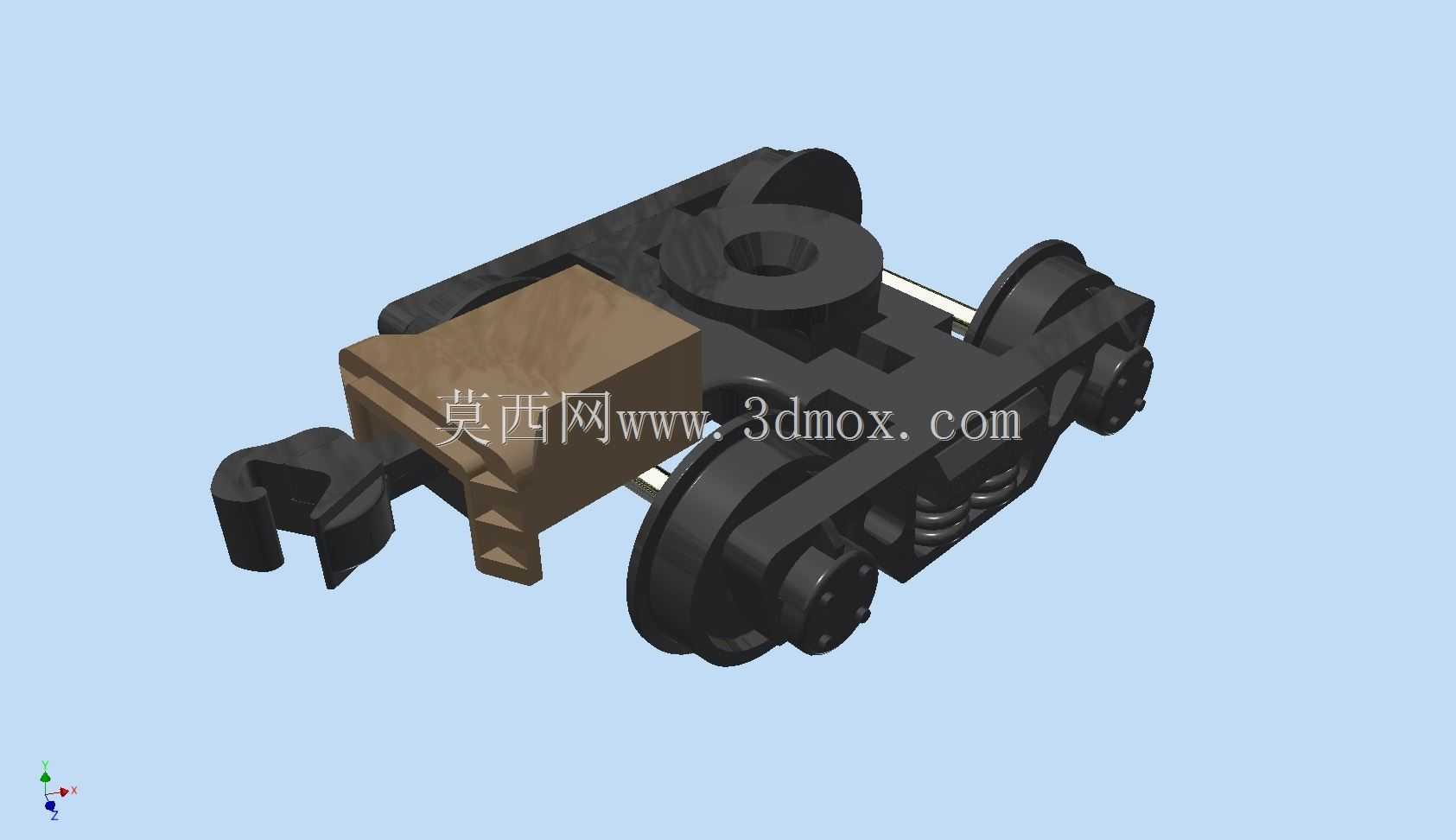

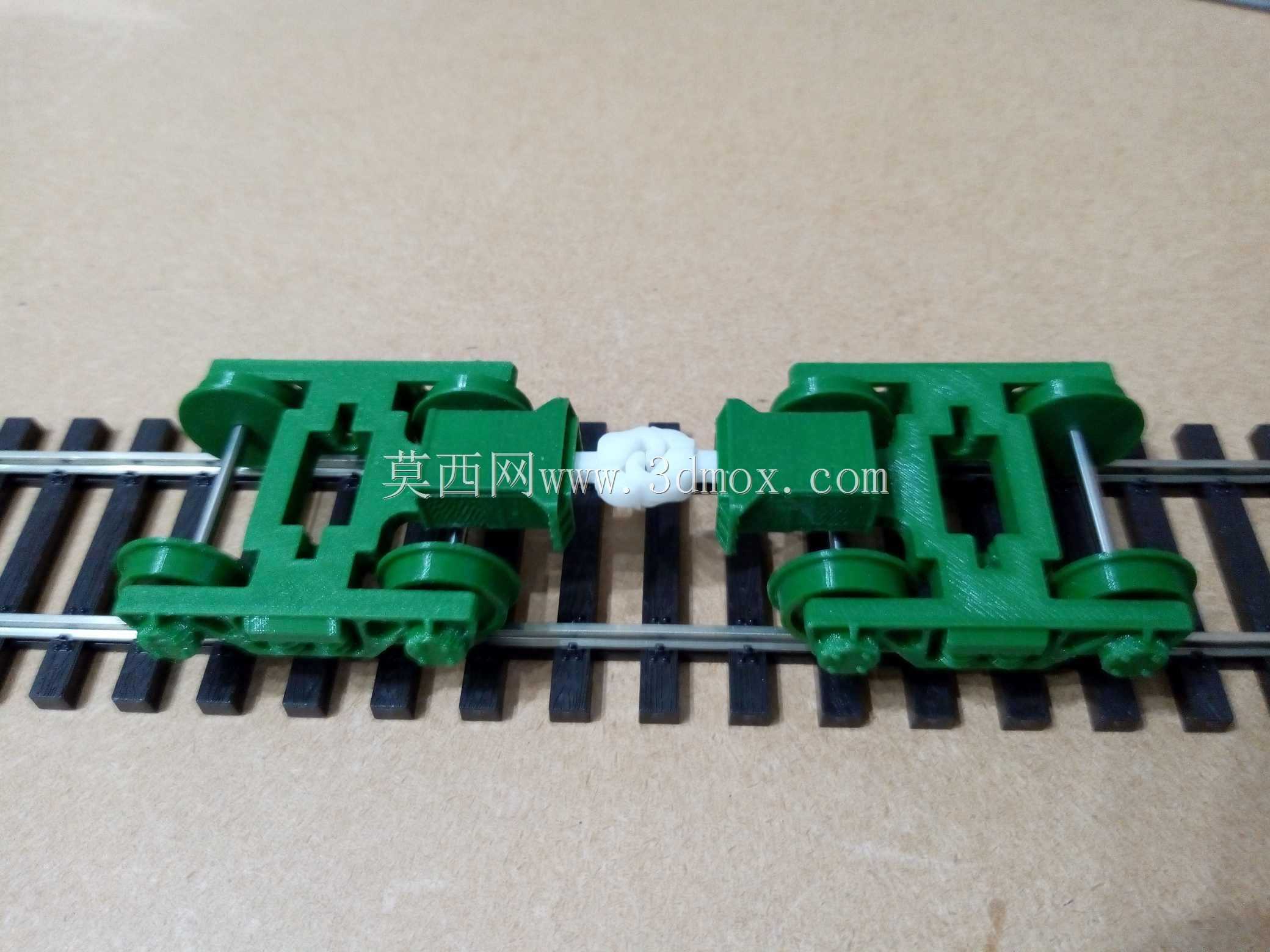

　　从功能特性来看，整套转向架集成了轮对走行、弹性缓冲、车钩连挂三大核心模块。走行部分采用双轮对布局，轮轴与轴承配合精度经过反复调校，轮缘轮廓匹配32mm轨距的轨道截面，能够顺利通过沙盘线路上的常规曲率弯道，不会出现脱轨、卡滞问题；悬挂部分采用微型弹簧结构，能够模拟真实货运转向架的垂向缓冲效果，在模型列车通过轨道接缝、道岔等不平整区段时，吸收垂向冲击，避免上部车厢出现大幅跳动；车钩部分采用可活动的挂钩结构，能够与同标准的其他车厢模型实现可靠连挂，连挂间隙控制在合理范围内，既保证连挂状态下的弯道通过性，又避免连挂后出现松脱、错位问题。

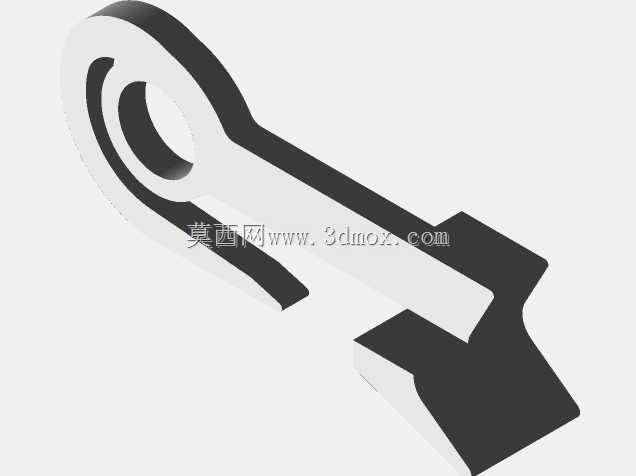

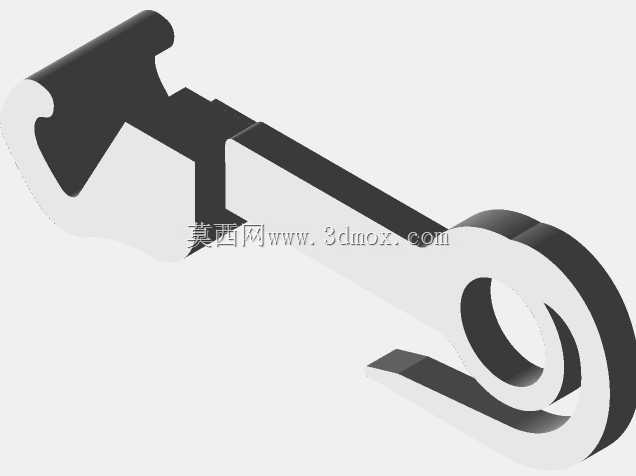

　　设计过程中优先考虑了实体制作的可行性，所有部件的结构尺寸都适配熔融沉积成型与光固化成型两类制作工艺的加工边界。针对熔融沉积成型设备，优化了所有薄壁结构的厚度，最小壁厚不低于1.2mm，避免打印过程中出现结构破损、层间剥离问题，车钩等受力部件的受力路径做了加厚处理，反复连挂操作也不会出现断裂；针对光固化成型设备，预留了足够的支撑接触面，减少后期支撑拆除的打磨工作量，对于需要反复形变的车钩小挂钩部件，专门适配了柔性树脂材料的形变特性，调整了挂钩的弯曲角度与壁厚，保证挂钩在连挂过程中发生弹性形变后能够快速恢复，不会出现塑性变形导致的连挂失效。

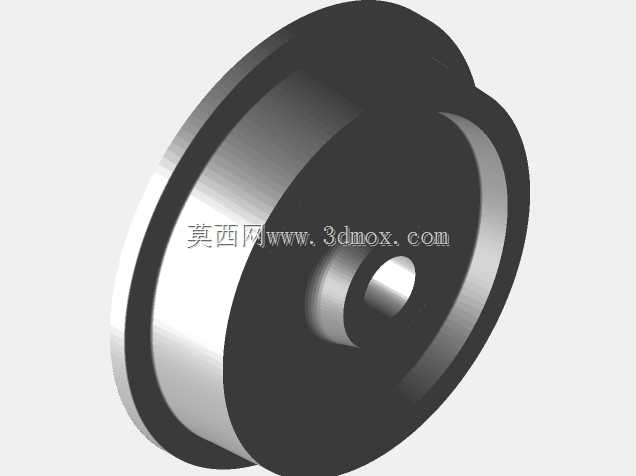

　　安装边界方面，整套转向架的上部承载面预留了与车厢底部连接的安装位，采用单根M8规格的长螺杆配合螺母、垫圈实现与车厢底部的旋转连接，螺杆长度控制在60mm，既保证转向架相对车厢的回转自由度，又限制转向架的垂向窜动间隙，避免走行过程中转向架与车厢脱离。轮对部分的车轴分为两种规格，长50mm直径3mm的车轴用于承载侧的轮对安装，长30mm直径2.5mm的车轴用于导向侧的轮对安装，配合四个S683ZZ型微型轴承实现轮对的低阻力转动，轴承安装位的公差经过反复调校，采用过渡配合设计，既不需要额外粘接固定，也不会出现轴承外圈松旷、内圈与轴打滑的问题。

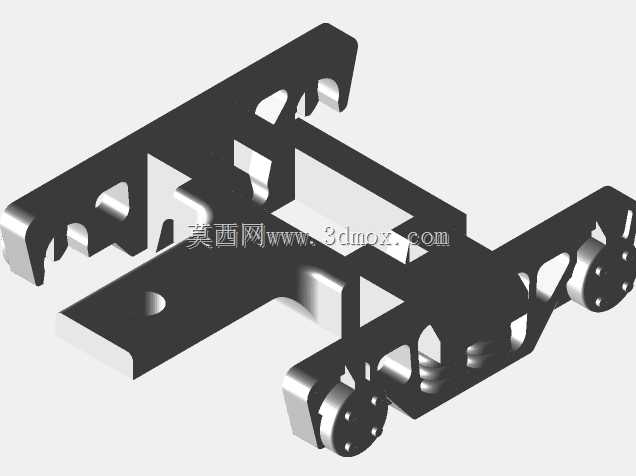

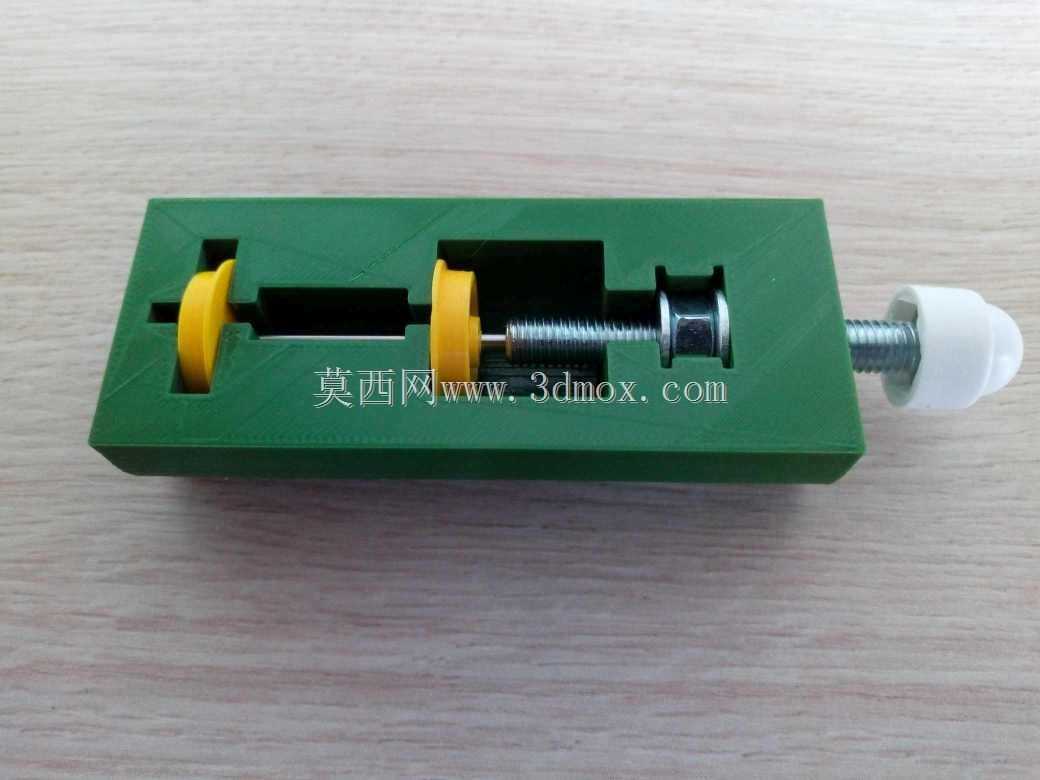

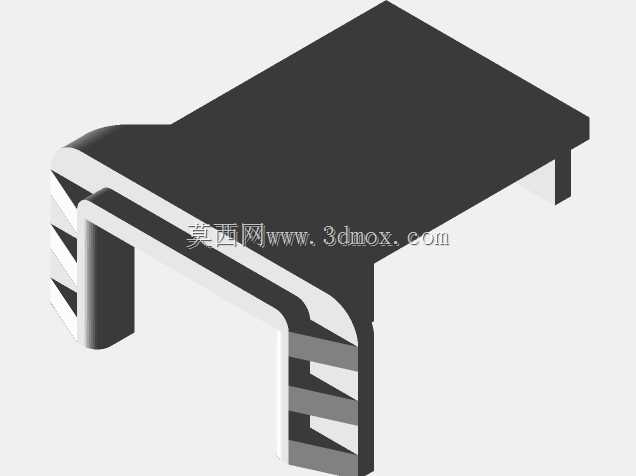

　　实际装配过程中，配套设计了专用的轮轴装配工装，能够在压装轮对与轴承的过程中保证车轮与车轴的垂直度，避免轮对偏斜导致的走行阻力增大、轮缘偏磨问题。侧架部分的结构完全模拟真实北美货运转向架的外形特征，包括侧架的镂空结构、弹簧承托部位的造型、轴箱的定位结构都做了等比例还原，在保证结构强度的前提下尽可能还原真实转向架的视觉效果，车钩部分的缓冲器造型也做了细节还原，连挂后从侧面观察能够看到完整的缓冲器与车钩连接结构，满足模型场景的展示需求。

　　在走行性能调校上，轮对的内侧距严格按照32mm轨距的标准要求设定，轮缘高度与厚度匹配常规模型轨道的轨头尺寸，通过最小弯道半径时，轮对与侧架之间预留了足够的横动间隙，不会出现轮对与侧架干涉的问题。弹簧的刚度经过匹配，在承载常规树脂或PLA材质的货运车厢模型时，弹簧的压缩量控制在自由高度的15%-25%区间，既能够提供足够的缓冲力，又不会因为刚度过大导致缓冲失效，也不会因为刚度过小导致转向架侧架与轮对发生刚性接触。
