多工位打捞作业专用夹持重量夹具结构

　　在水下打捞、井下作业落物回收这类工况里，夹持类工装的可靠性直接决定作业效率，甚至影响整套作业流程的安全性，这款多工位打捞重量夹具，就是针对小规格圆柱类落物批量打捞、定重夹持作业场景设计的专用工装。从实际使用场景来看，这类夹具常配套在打捞绳索、下放杆的末端，单次下探即可完成多件同规格落物的夹持固定，相比单工位夹具能减少反复起下的作业次数，尤其适合井下落物密集、水下作业窗口时间短的工况，能有效压缩作业周期，降低高空、水下这类高危环境下的作业时长。

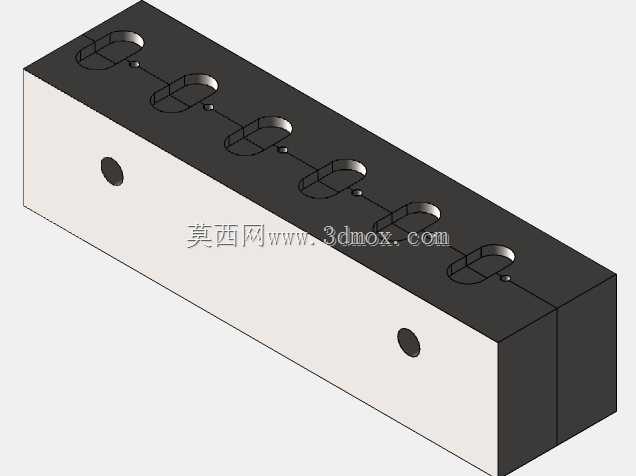

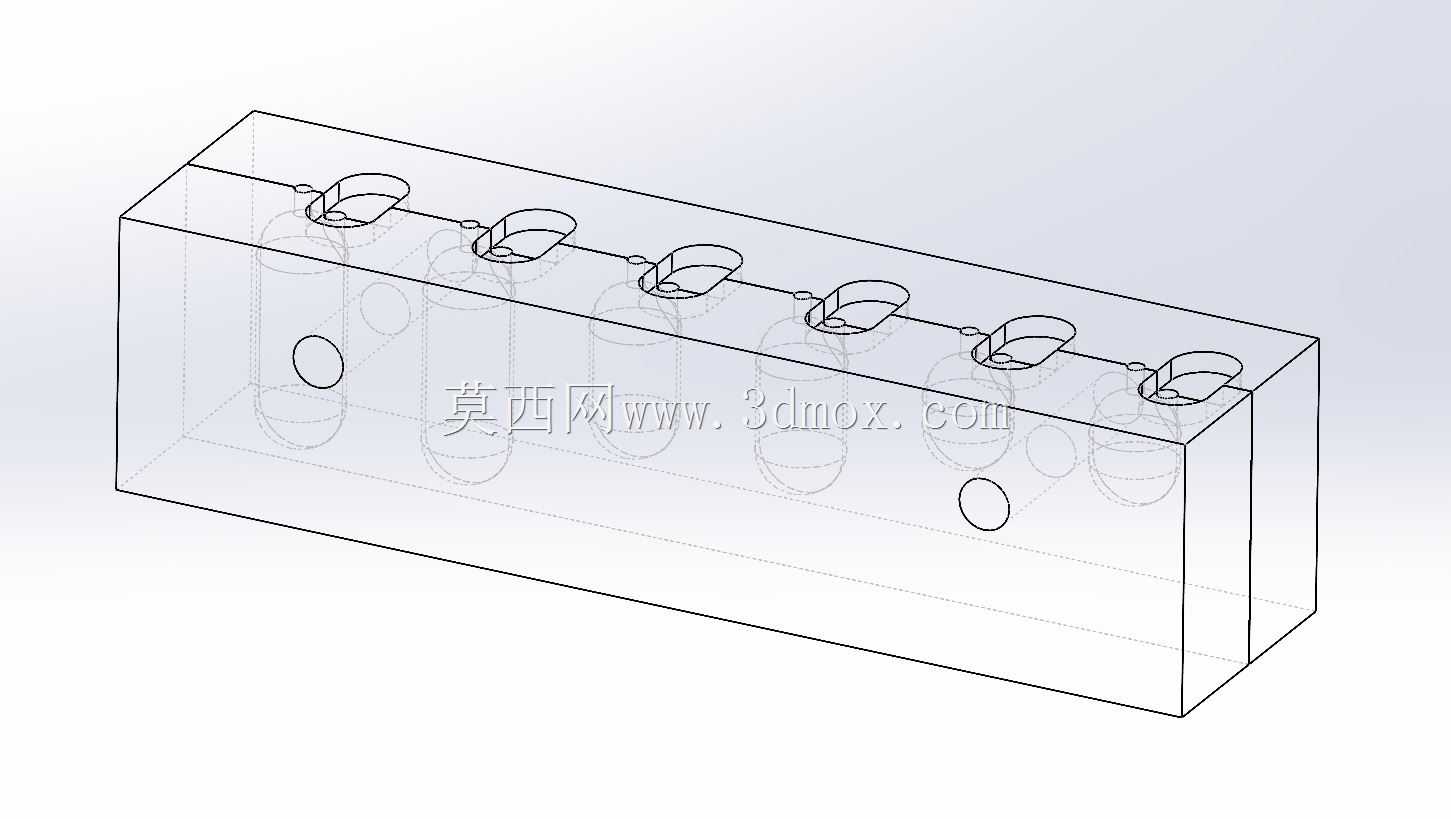

　　从功能特性上看，这款夹具采用长方体基体作为承载主体，基体上沿长度方向均匀排布了6组独立的夹持腔，每个夹持腔上部开设腰型穿装槽，用于穿装弹性卡持元件，下部为对应被打捞件外径的圆弧容纳腔，相邻夹持腔之间开设连通的走线槽，用于穿接联动的弹性拉索，实现夹持动作的同步触发。基体侧面开设两个圆形工艺孔，一个用于穿装吊装销，和上方的下放杆或吊索连接，另一个用于穿装锁紧顶丝，固定内部的弹性元件，避免作业过程中元件窜动脱落。

　　设计思路上，这款夹具没有采用复杂的液压、气动驱动结构，完全依靠弹性元件的预紧力实现夹持，一方面是考虑到水下、井下这类作业环境介质复杂，液压管路、气动密封件容易被泥沙、井液腐蚀失效，纯机械弹性结构的环境适应性更强，维护成本更低；另一方面，多工位同步夹持的结构，在保证单工位夹持力满足重量承载要求的前提下，尽可能压缩了基体的整体体积，避免夹具整体尺寸过大，无法在狭窄的井道、水下缝隙内作业。设计时特意将夹持腔的容纳深度设置为被打捞件直径的1.2倍，既保证夹持时的接触面积足够，不会因为夹持力不足导致落物中途脱落，又不会因为容纳腔过深，导致落物取出时卡滞在夹具内部，影响后续作业效率。

　　外形尺寸与安装边界方面，这款夹具的基体长度根据6组夹持腔的排布间距确定，相邻夹持腔的中心距设置为被打捞件直径的1.5倍，保证相邻工位的被打捞件之间不会发生干涉，同时尽可能缩短基体总长度，减少夹具下放过程中与井壁、障碍物的剐蹭概率。基体的宽度和高度根据单工位最大承载重量对应的基体强度计算确定，选材上采用调质处理的合金结构钢，在保证整体刚性的前提下，尽可能降低夹具自身重量，减少下放过程中的负载。上部的腰型槽宽度比弹性卡持元件的直径大0.2mm，既保证元件能顺利穿装，又不会因为间隙过大导致元件晃动，影响夹持精度。侧面的吊装销孔位置经过重心配平计算，保证夹具下放过程中始终保持水平状态，不会因为重心偏移导致倾斜，影响夹持对位的准确性。

　　实际使用时需要注意，要在夹具对应位置钻设比模型尺寸略大的浇口孔，这个孔的作用是当夹具采用铸造工艺加工毛坯时，保证金属液能顺利填充型腔，避免出现浇不足、冷隔这类铸造缺陷，后续机加工时再将浇口余量去除，保证基体各面的平面度和尺寸精度。浇口孔的位置选在基体非工作面的侧部，不会影响后续夹持腔、安装孔的加工精度，也不会破坏夹具的受力结构。另外，内部穿装的弹性卡持元件要根据被打捞件的实际重量选择对应线径的弹簧钢卡簧，保证单工位的夹持力不小于被打捞件重量的3倍，留有足够的安全系数，避免起吊过程中卡簧变形导致落物脱落。相邻工位之间的走线槽深度要和拉索直径匹配，拉索穿装后要在两端设置锁紧头，保证拉动拉索时所有卡持元件能同步张开，到达落物位置后松开拉索，卡簧自动回弹抱紧落物，完成夹持动作。

　　从结构合理性来看，这款夹具的所有棱角位置都设计了R1的圆角过渡，一方面是避免加工和使用过程中尖锐棱角划伤操作人员，另一方面是减少下放过程中棱角剐蹭井壁、障碍物的概率，降低夹具卡滞的风险。基体的底面和顶面都设计为平面，方便加工时的装夹定位，也能保证夹具放置在地面或工作台时保持平稳，方便内部元件的组装和更换。整体结构没有复杂的异形曲面，所有特征都可以通过普通的铣削、钻削工艺完成加工，不需要特殊的定制刀具，加工成本低，后期如果出现夹持腔磨损的情况，也可以通过补焊后重新铣削的方式修复，延长工装的整体使用寿命。
