双握柄手动木工开槽修边刨具结构设计

　　这款手动刨具主要面向木工现场加工作业场景，适配家装木作、家具榫卯制备、饰面板修边、小型木构件开槽等多类手工作业环节，区别于大型电动修边设备，它无需外接电源，作业时不受场地供电条件限制，在狭小作业空间、高空木作安装、现场补修等场景下的适配性远高于电动工具。从实际使用逻辑来看，刨具的核心功能是通过可控的进刀深度，在木材表面开出指定宽度与深度的凹槽，或是对木材拼接边缘进行精准修平，作业过程中操作人员可通过双手握持的握柄均匀施加下压力，避免单手握持工具容易出现的走刀偏移、槽线歪斜问题。

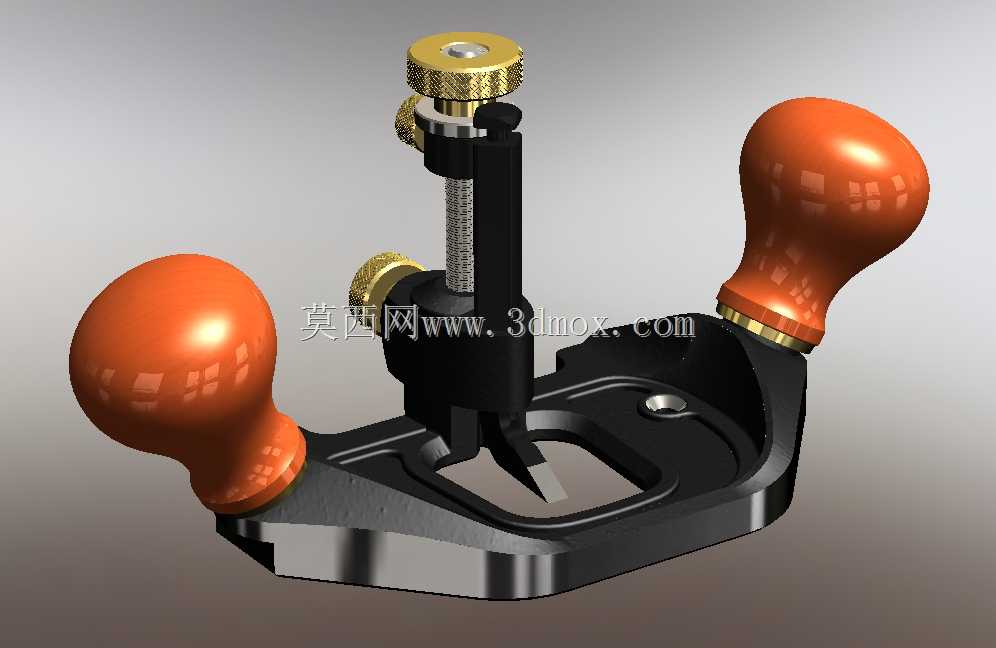

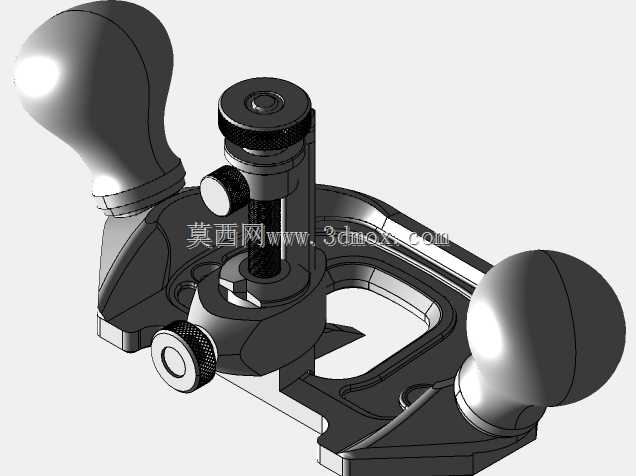

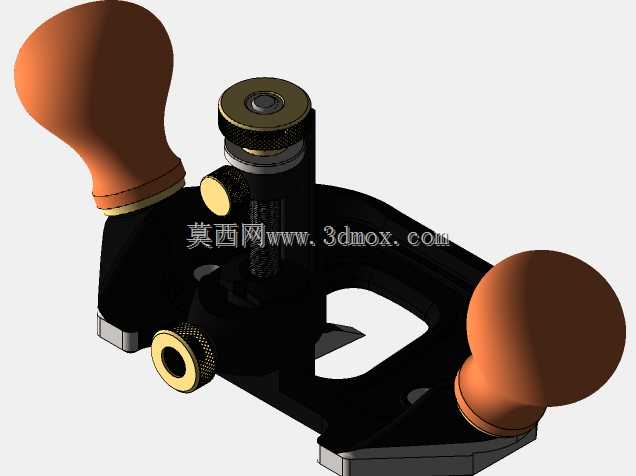

　　结构设计上，刨身主体采用框架式镂空底座，底座底面为完全平整的加工基准面，作业时完全贴合木材表面，保证走刀过程中切削深度的一致性，底座中部开出的方形漏料槽可及时将刨削产生的木屑排出，避免木屑堆积在刀头位置造成卡滞、走刀顿挫。两侧的握柄采用符合人体工学的梨形造型，表面做圆弧过渡处理，握持时手掌与握柄的接触面积更大，长时间作业不易产生手部疲劳，握柄与刨身底座的连接位置做了加厚加强处理，可承受作业时较大的下压力与侧向推力，不会出现连接断裂、握柄松动的问题。

　　刀头调节机构采用螺杆式进给结构，顶部设置滚花调节旋钮，旋钮表面的防滑滚花纹理可保证操作人员徒手调节时无需借助额外工具，直接旋转旋钮即可带动刀头上下移动，实现切削深度的微调，调节螺杆的螺距经过匹配设计，每旋转一圈刀头的进给量控制在合理区间，可实现0.1mm级的深度微调，满足不同开槽深度的作业需求。刀头固定位置设置了锁紧结构，调节到指定深度后可通过侧方的锁紧旋钮将刀头位置锁死，避免作业过程中刀头受切削反作用力后退，导致槽深不一致、加工精度不达标的问题。刀头本身采用高速钢切削刃设计，刃口角度匹配木材切削的最佳角度，可顺畅切削软硬各类实木、人造板材，不会出现刃口崩缺、切削起毛的问题。

　　从安装边界与外形尺寸来看，刨具底座的长宽尺寸控制在单手握持可稳定操作的范围，底座的边缘做了圆弧倒角处理，作业时不会刮花木材已加工的表面，整体重量经过配重优化，重心落在底座中心位置，走刀时不会出现一侧偏重导致的刨削面倾斜问题。刀头的伸出量最大可调节至5mm，覆盖常规木工开槽、修边作业的绝大多数深度需求，刀头的宽度与底座漏料槽的宽度做了间隙配合，保证刀头上下移动时无卡滞，同时不会出现过大间隙导致的刀头晃动。

　　在实际作业适配性上，这款刨具既可以配合直尺靠模进行长直槽的加工，也可以徒手操作进行不规则边缘的修型作业，相比传统的平刨，它的开槽功能更具针对性，无需额外更换附件即可完成槽位加工，对于小型木工工坊、家装施工班组、木艺爱好者来说，这类手动工具的维护成本极低，仅需定期打磨刃口、在调节螺杆位置涂抹少量润滑脂即可长期保持使用精度，不存在电动工具的碳刷磨损、电机烧损、线路故障等问题，作业时也不会产生电动工具的噪音与粉尘飞溅问题，在对作业环境有静音要求的现场施工场景下具备不可替代的使用优势。设计过程中针对刨身的受力点做了应力优化，在握柄连接位置、刀头安装位置、底座受力筋位置都做了壁厚加强，在保证整体重量轻便的前提下，可承受较大的敲击力与下压力，即使在硬木加工场景下也不会出现底座变形、结构断裂的问题。
