高精度标记量规结构设计方案

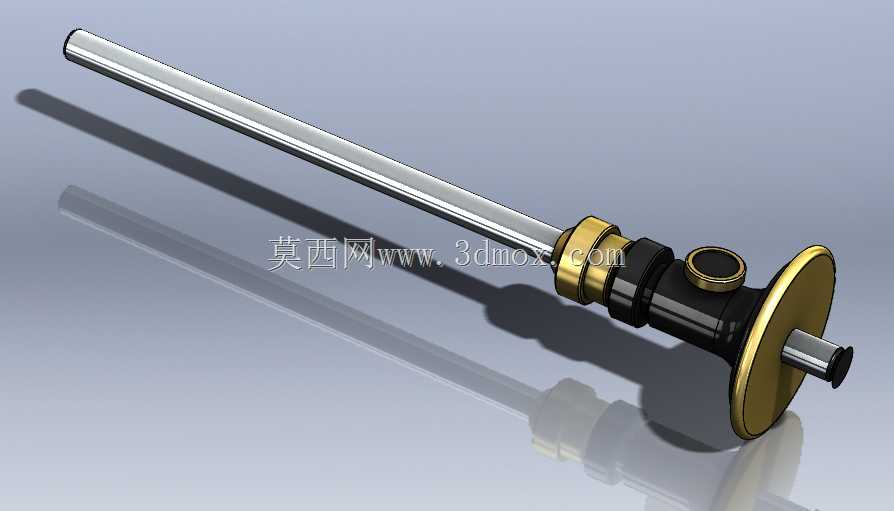

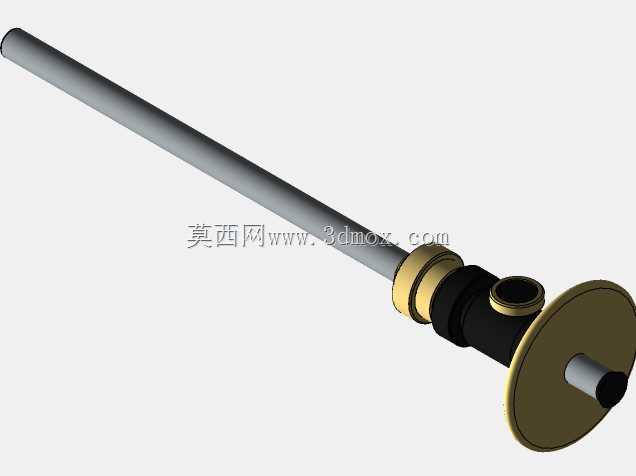

　　在木工加工、手工精密划线、小型零部件定位标记的作业场景中，这类手持标记量规是一线操作工人、木艺从业者、精密装配钳工常用的辅助作业器具，它的核心作用是在工件表面划出平行于基准面的标记线，或是在轴类、杆类工件上确定固定距离的标记点位，替代传统钢直尺加划针的组合操作，减少人工对齐带来的累积误差。从结构设计逻辑来看，这款量规采用长直杆作为导向基准，杆身采用冷拉圆钢加工工艺保证直线度，表面做硬化抛光处理，降低滑动过程中的摩擦阻力，同时避免长期使用出现划痕卡滞的问题。导向座部分采用分体式锁紧结构，铜质衬套嵌在黑色主体内部，既保证滑动时的耐磨性能，又能通过侧面的锁紧旋钮快速固定量规在导杆上的位置，锁紧旋钮的滚花设计方便徒手操作，

　　不需要额外借助扳手等工具就能完成锁紧固定，适配现场快速调整的作业需求。端部的圆盘基准面是整个量规的定位核心，圆盘端面经过平面度磨削处理，使用时将圆盘端面紧贴工件的基准侧边，导杆平行于工件表面延伸，滑动调整标记座的位置后锁紧，就能沿着导杆方向划出与基准边等距的直线，或是在指定位置打出定位冲眼。从安装与使用边界来看，导杆的有效工作长度覆盖了常规木工作业、小型五金加工中最常用的150-300mm标记范围，导杆直径控制在8-10mm区间，既保证足够的刚性避免长距离下出现挠度变形，又不会因为杆身过粗导致手持操作笨重。导向座与圆盘基准的同轴度控制在0.02mm以内，保证基准面贴合工件时导杆不会出现偏斜，标记出的线条平行度误差可以控制在0.

　　1mm/m以内，满足绝大多数非精密级加工的划线定位需求。设计过程中特意将主体的握持部分做了圆弧收腰处理，贴合人手握持的形态，长时间手持作业不容易产生疲劳，铜质零件与黑色主体的配色区分，也方便作业时快速识别锁紧部件与滑动部件的位置，减少操作失误。在实际应用中，这款量规可以适配木工开榫前的划线标记、五金件装配时的孔位定位、手工皮具制作时的边线标记等多个场景，相比传统的划线工具，它不需要反复测量对齐，一次调整就可以完成多个相同距离的标记作业，大幅提升重复性标记工作的效率。结构上没有采用复杂的传动或电子部件，全部为机械结构，日常维护只需要定期在导杆表面涂抹少量润滑脂，避免铜衬套出现干磨卡顿即可，恶劣的车间作业环境下也不容易出现故障，使用寿命远高于塑料材质的简易划线工具。端部的标记头预留了标准划针、记号笔的安装位，可以根据不同的工件材质更换标记端头，在木材、金属、塑料、皮革等不同材质表面都能留下清晰的标记线，不需要额外更换适配工具。
