小型台式木工车床结构设计方案

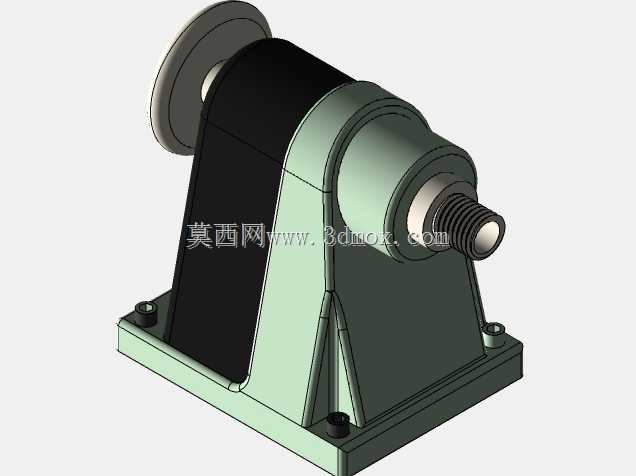

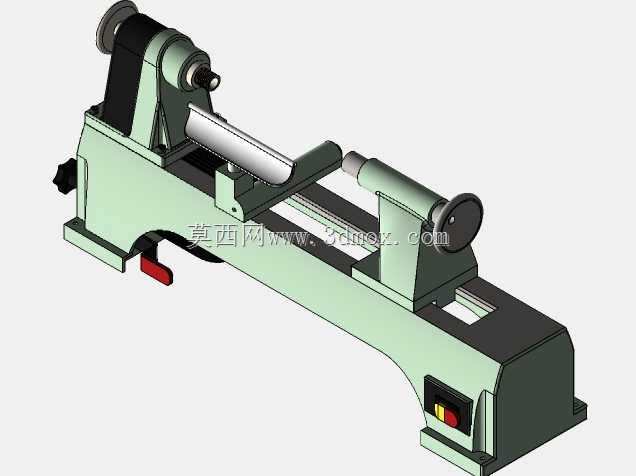

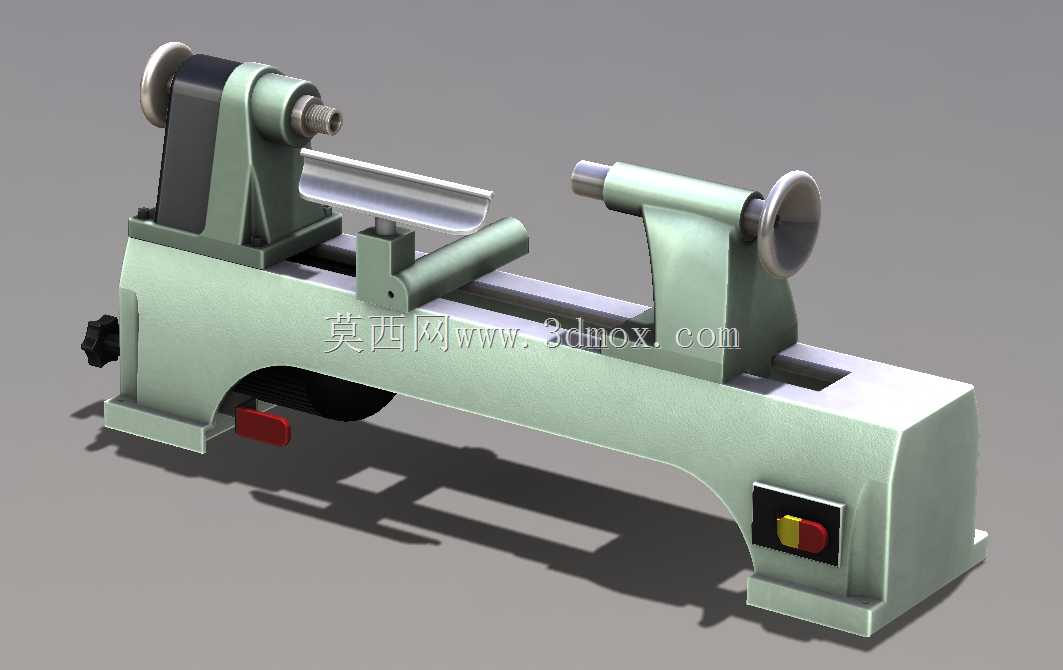

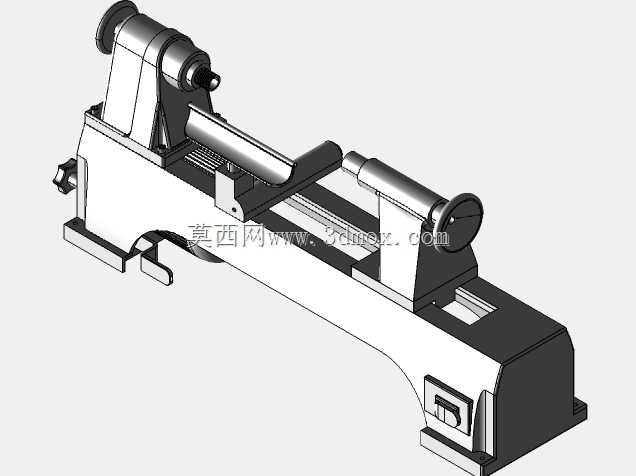

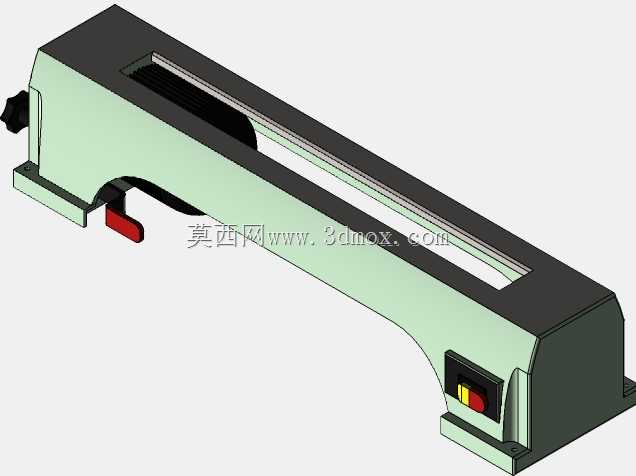

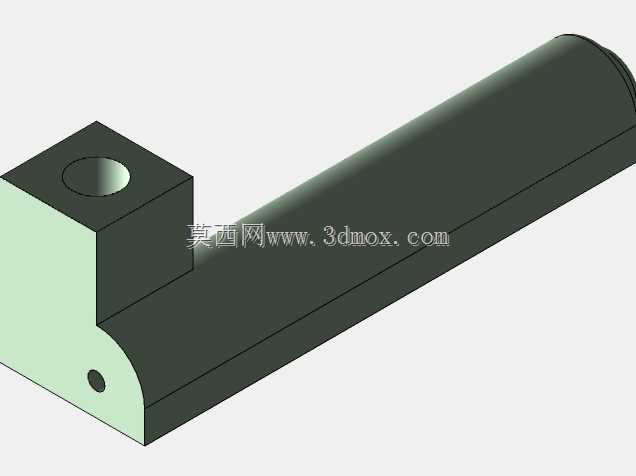

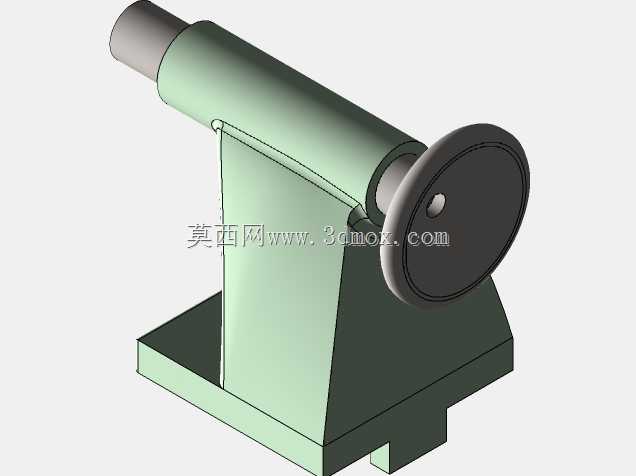

　　这款小型台式木工车床，主要面向个人木工工坊、DIY爱好者、职业院校实训教学场景设计，可完成木料的外圆车削、端面车削、内孔镗削、仿形车削、螺纹车削等常规木旋加工工序，适配直径300mm以内、长度600mm以内的小型木料加工需求，能够满足手作木艺、小型家具配件、工艺摆件、木旋制品的加工制作，相比工业级大型木工车床，其占地空间更小，安装调试门槛更低，操作容错空间更大，适合小批量、多品种的柔性加工场景。从结构设计逻辑来看，整机采用床身一体式铸造结构，床身导轨为平导轨设计，导轨面经过磨削加工，保证尾座、刀架的移动直线度，床身底部设置弧形减重槽，在保证整体刚性的前提下降低整机自重，方便设备在工作台面上移位调整。床头箱部分集成主轴组件，主轴采用圆锥滚子轴承支撑，可承受径向与轴向的复合切削载荷，主轴端部设置标准卡盘连接接口，可适配三爪卡盘、花盘、顶尖等多种装夹附件，满足不同形态木料的装夹需求，床头箱侧部设置手轮，方便手动盘车调整工件角度，也可在低速状态下完成精细进给操作。尾座部分采用可锁紧滑移结构，尾座套筒内置莫氏锥孔，可安装回转顶尖、钻夹头等附件，尾座手轮带动套筒伸缩，方便工件装夹时的顶紧操作，尾座侧面设置锁紧手柄，调整到位后可将尾座本体与套筒同时锁紧，避免切削过程中出现位移偏移。刀架部分采用双层滑移结构，横向滑板可沿床身导轨做纵向进给，小滑板可做横向进给，同时刀架本体可绕垂直轴旋转一定角度，方便车削锥面工件，刀架上设置刀具压紧螺栓，

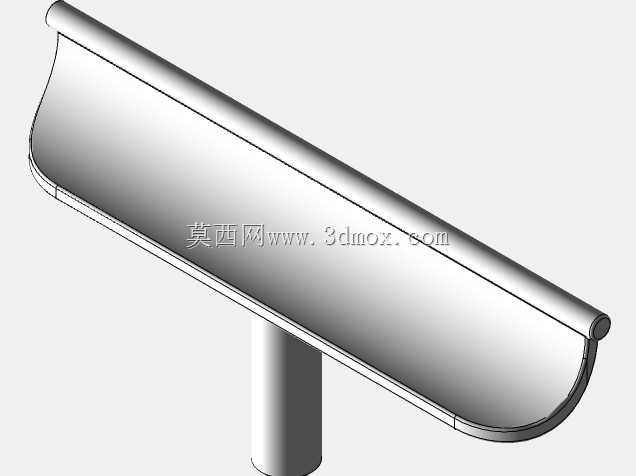

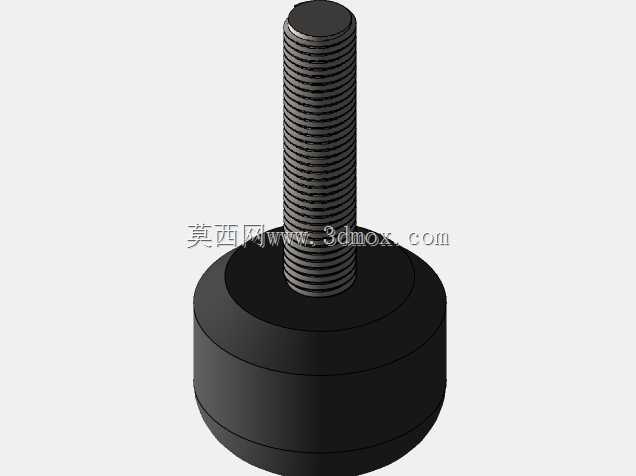

　　可适配手持式木工车刀的靠模支撑，也可安装自动走刀刀架完成机动进给。设备操作控件集中布置在床身前端右侧，设置启停开关与正反转控制按钮，方便操作人员在加工位置就近操作，无需大幅度移位即可完成设备控制。从安装边界来看，整机底部为平面支撑结构，可直接放置在标准木工工作台面上，底部预留螺栓安装孔，如需长期固定可通过螺栓与工作台连接，设备后侧预留电机安装位与传动带防护罩安装位，电机通过V带带动主轴转动，带传动结构可起到过载缓冲作用，避免木料卡滞时烧坏电机，同时可通过更换带轮调整主轴转速区间，适配不同材质木料、不同加工工序的转速需求。在实际使用过程中，这类小型木工车床的加工精度主要取决于床身导轨的直线度、主轴的回转精度、尾座顶尖与主轴的同轴度，

　　设计过程中对这三处配合公差做了严格控制，主轴径向跳动控制在0.02mm以内，尾座套筒轴线与主轴轴线的同轴度偏差控制在0.03mm/100mm以内，保证长木料加工时不会出现锥度偏差。刀架的靠模面设置了可更换的耐磨钢片，长期使用磨损后可单独更换，无需更换整个刀架组件，降低后期维护成本。床身的排屑空间做了开放式设计，加工产生的木屑可直接从床身中部的空腔落下，不会在导轨面上堆积，避免木屑嵌入导轨配合面造成磨损，日常清理只需在设备下方放置接屑盒即可，维护操作十分简便。针对木工加工的安全需求，主轴传动部分设置全封闭防护罩，避免操作人员接触旋转的传动部件，同时床头箱与尾座的旋转手轮边缘做了滚花处理，操作时不易打滑，设备的电气控制部分设置过载保护，

　　切削载荷超过额定值时会自动切断电源，避免设备损坏与安全事故。这款设备的结构设计充分考虑了小型加工场景的实际需求，没有冗余的功能结构，所有部件都围绕实用、可靠、易维护的核心目标设计，既可以作为木艺从业者的生产设备，也可以作为三维建模人员学习机床结构设计的参考案例，其结构布局符合金属切削机床的通用设计逻辑，同时针对木工加工的切削特性做了针对性优化，比如更高的主轴转速区间、更开放的排屑空间、更轻便的进给操作手感，都是区别于金属车床的典型设计特征。在建模过程中，所有配合面都按照实际装配关系做了约束设置，运动部件都保留了正确的运动自由度，可直接用于运动仿真、装配干涉检查、工程图导出等后续设计工作，结构细节完整还原了实际设备的装配关系，包括紧固件位置、密封结构、操作件的安装位置都与实物保持一致，没有做简化省略，能够为相关设备的设计改进提供准确的结构参考。
