两串锂电池BMS保护板结构设计

　　在便携式储能、小型电动工具、手持检测设备这类采用两串锂电池供电的产品开发中，电池管理模块的结构设计往往是容易被忽略却直接影响整机可靠性的环节。这款两串锂电池保护板的设计，完全围绕小空间装机的实际需求展开，没有冗余的结构设计，所有布局都服务于功能实现与装配便利性。

　　从实际应用场景来看，这类两串BMS板主要适配额定电压7.4V的锂离子电池组，常见于手持测绘仪器、小型电动螺丝刀、便携式检测终端、户外照明设备这类对供电稳定性要求较高的产品中。它的核心作用是在充放电过程中对两节串联的电芯进行实时状态管控，避免出现过充、过放、过流、短路这类会损伤电芯甚至引发安全隐患的异常工况，同时在正常工作状态下尽可能降低自身的功耗损耗，减少电池组的待机自放电。

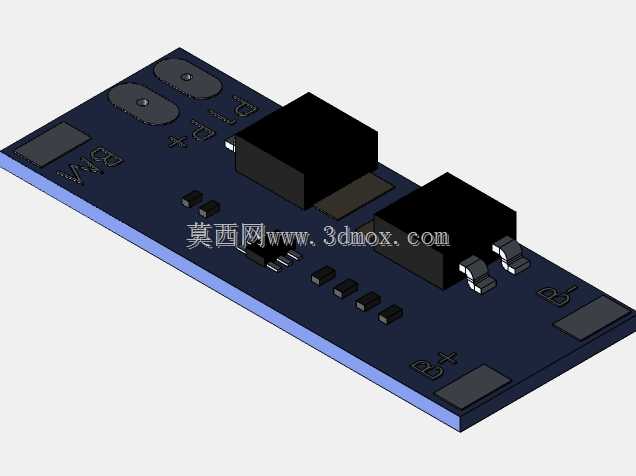

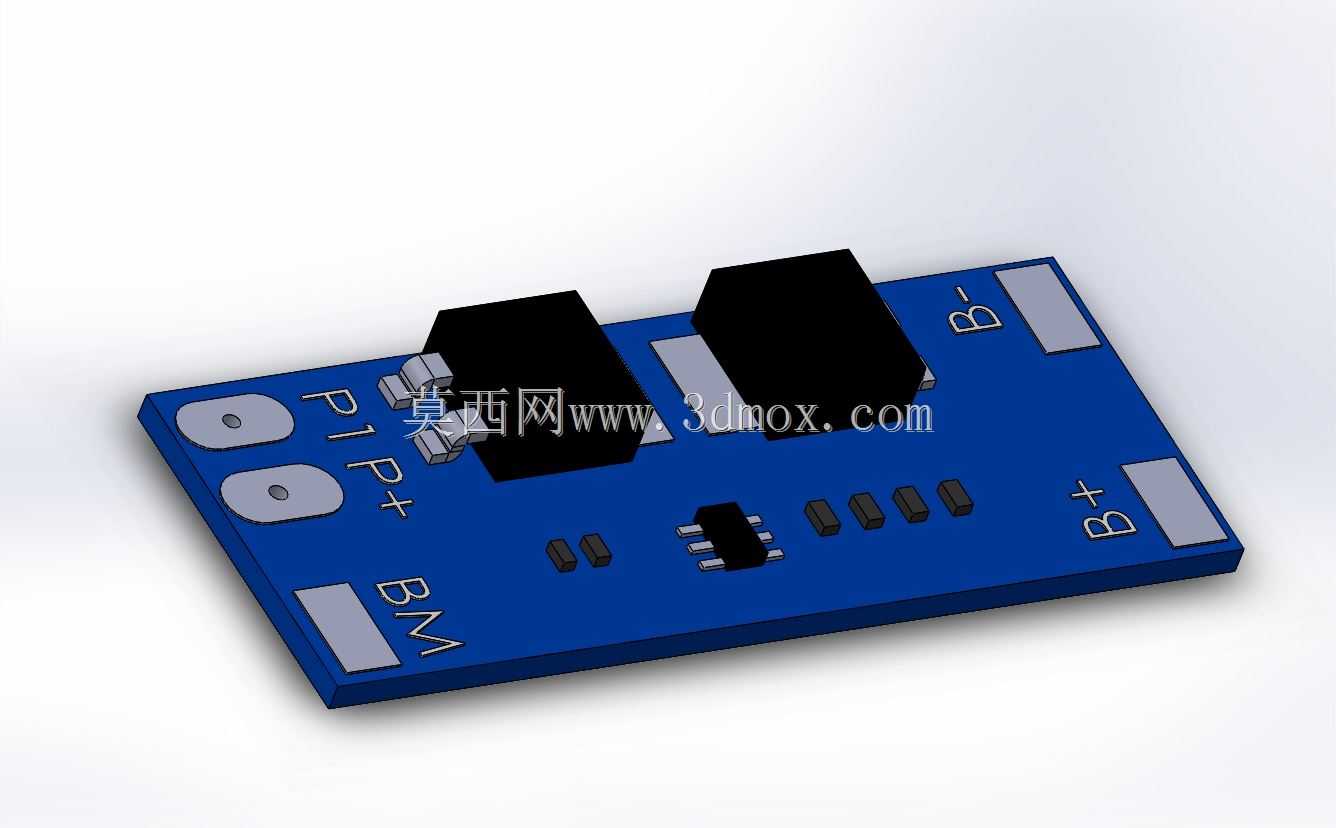

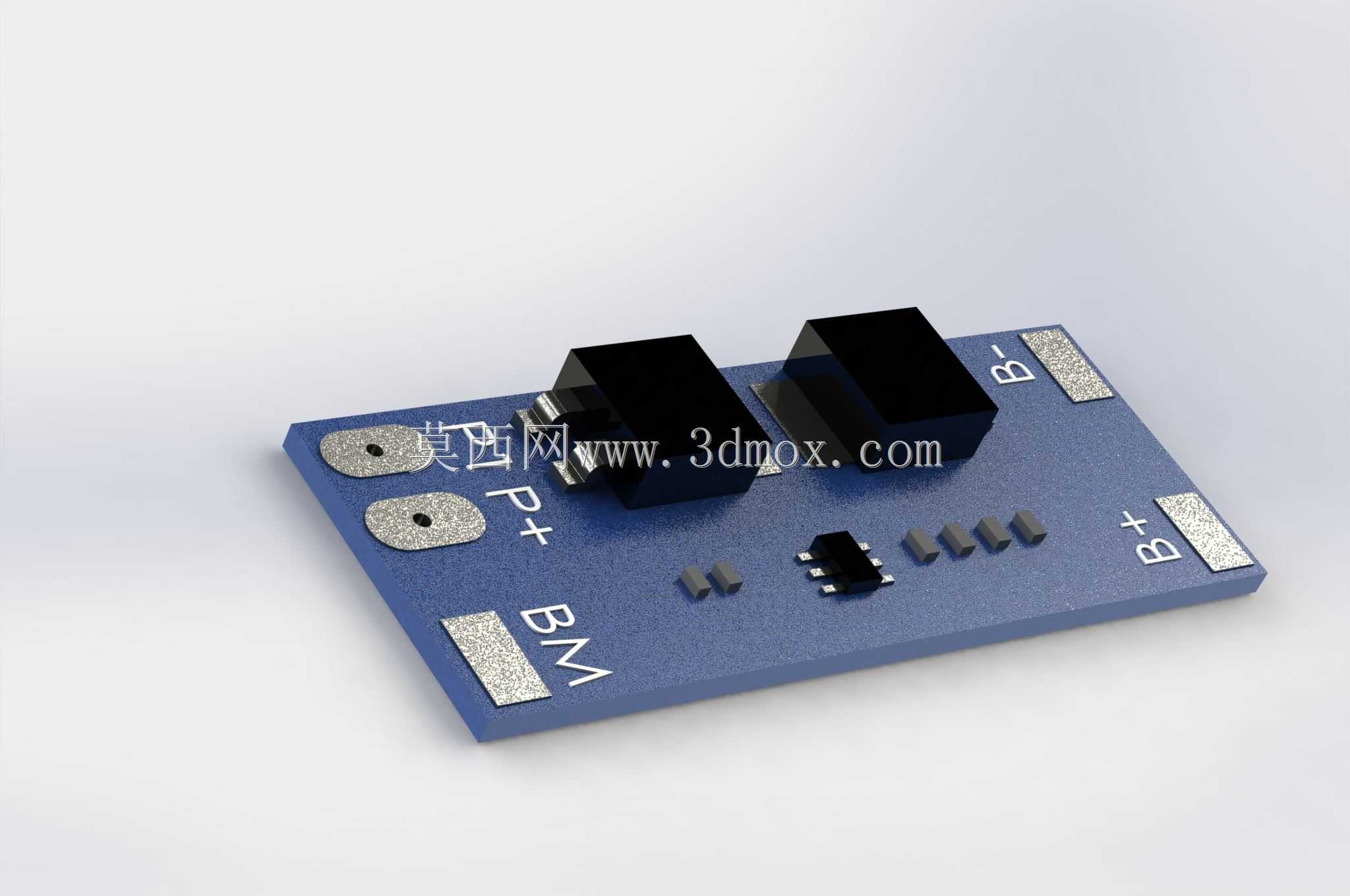

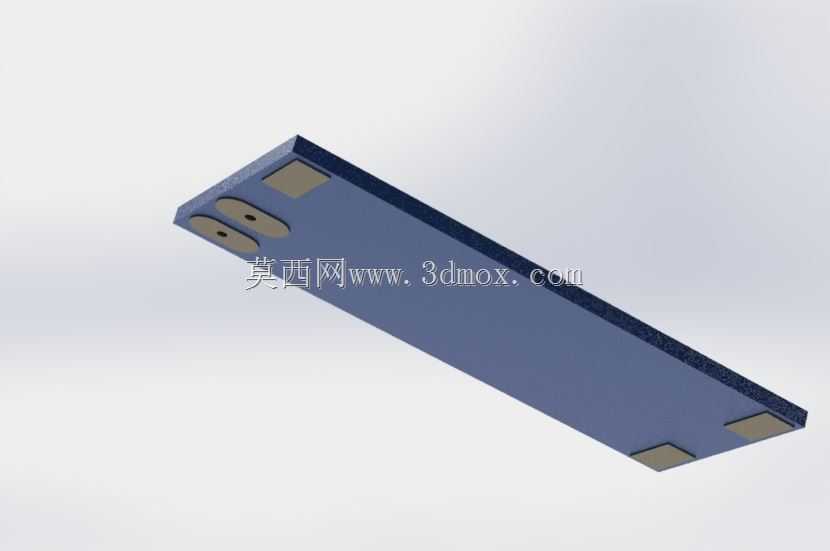

　　设计思路上，这款保护板采用了单面布局的方案，所有功率器件与信号元器件都布置在PCB的同一侧，背面完全平整无凸起，这样的设计可以让保护板直接贴合电池组的侧面安装，不需要额外预留元器件避让空间，对于内部空间紧张的小型设备来说，这种布局能把空间利用率做到最高。板上的功率器件选用了大封装的MOS管，分别布置在板身的两个对角位置，既可以分散工作时的发热点，避免热量集中在局部区域导致元器件温升过高，也能在大电流充放电时保证足够的载流能力，不会因为器件布局拥挤导致散热不畅。接线焊盘采用了大尺寸的露铜设计，分别标注了B-、B+作为电芯连接端，P+、P-作为输出端，标识直接丝印在PCB板面上，装配时不需要额外对照图纸就能快速识别接线位，能有效降低生产装配时的接反风险。

　　外形尺寸与安装边界方面，这款保护板采用了窄长型的板身设计，整体宽度控制在极小的范围内，刚好可以嵌入两节18650电芯并排摆放时侧面的间隙位置，不需要额外占用电池仓的横向空间。板身的四个角没有做尖锐的直角处理，而是采用了小圆弧过渡，避免装配时尖角刮破电芯的外皮绝缘层造成短路风险。板上预留的安装固定位采用了无孔式的贴装设计，不需要打螺丝固定，直接通过耐高温绝缘胶或者双面泡棉胶就能和电池组粘接固定，既减少了固定件占用的空间，也避免了螺丝孔位距离走线过近带来的绝缘隐患。

　　从功能特性的细节设计来看，板上的采样电阻采用了多颗并联的布局方式，相比单颗大功率电阻，这种设计既能保证过流检测的精度，也能分散电阻工作时的发热量，在持续大电流放电时不会出现局部温度过高的情况。信号元器件全部布置在两个功率MOS管之间的区域，走线长度尽可能缩短，减少大电流走线对信号采样的干扰，保证电压检测、电流检测的准确性。板边的走线都做了加宽处理，尤其是充放电主回路的走线，铜箔厚度满足持续大电流通过的载流要求，不会出现长时间工作时走线发烫的问题。

　　在实际装机适配中，这款保护板的安装边界非常清晰，板身最高的元器件就是两个功率MOS管，高度控制在常规锂电池组外包热缩膜的容纳范围内，套热缩膜的时候不会出现被元器件顶破的情况。所有元器件的焊接高度保持一致，没有高低错落的凸起，在电池组内部安装时不会出现局部应力集中的问题，即使设备在使用过程中出现轻微的震动、磕碰，也不会因为元器件受力导致虚焊脱落。对于结构设计工程师来说，在做两串锂电池供电的产品结构时，只需要在电池仓侧面预留出对应长宽的平整区域，不需要额外做避让槽、固定柱这类复杂结构，就能直接完成这款保护板的装配，能大幅缩短电池包部分的结构开发周期，也能降低生产装配的工艺难度。
