BC-3P-5H型移动式电池连接端子结构设计

　　在便携式电子设备、小型储能模组、可拆卸式移动供电单元的结构设计环节里，电池连接部件的可靠性直接决定整套供电链路的通断稳定性，BC-3P-5H型移动式电池连接器正是针对这类需要频繁插拔、存在小幅装配公差的电池连接场景开发的接触部件。从实际应用场景来看，这类连接器多用于手持检测仪器、便携式工业终端、可拆卸式小型动力供电模块这类需要快速更换电池的设备上，设备端的电池仓内固定安装该连接器，电池推入仓体时即可自动完成电极对接，不需要额外的锁线、拧接操作，能大幅提升电池更换的效率，同时避免人工接线带来的极性接反、接触松动等问题。

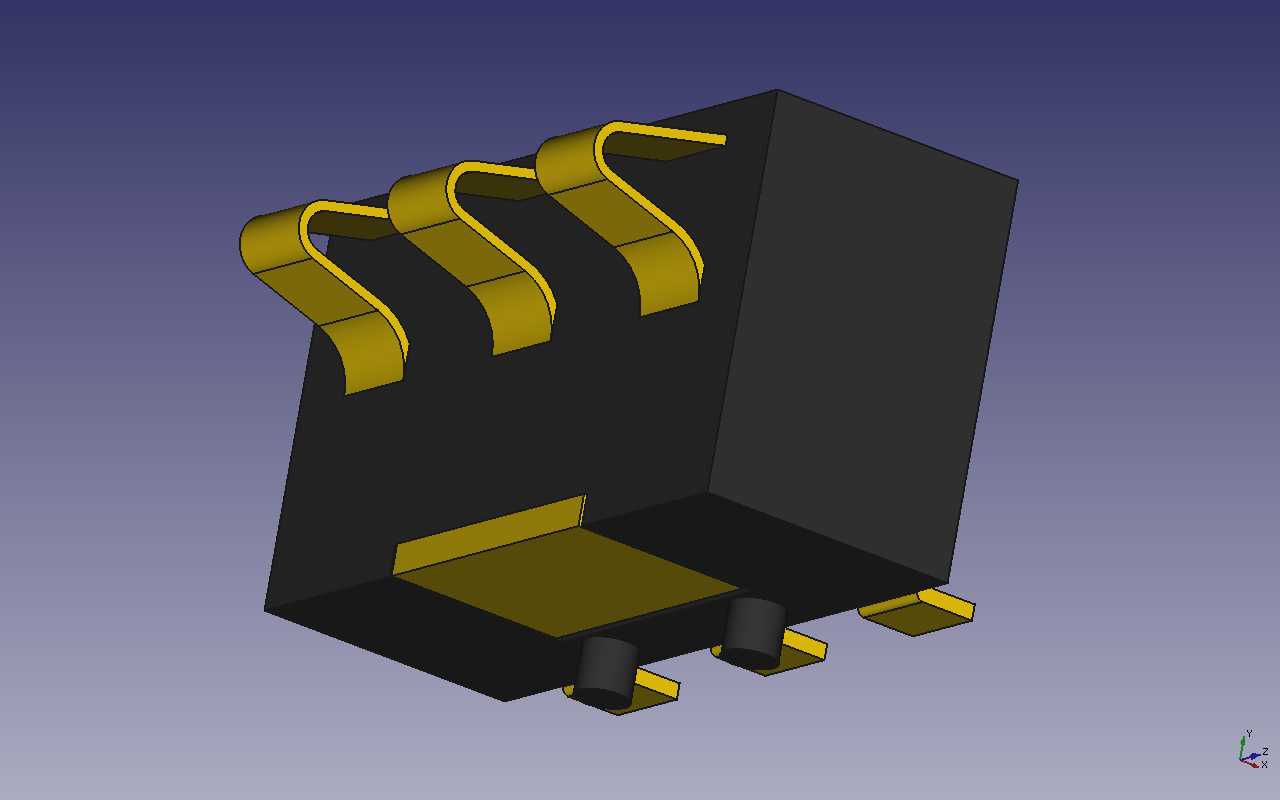

　　从功能特性上看，该连接器采用三路独立的弹性接触结构，对应电池的三个电极触点，每一路接触臂都做了弯折成型的弹性结构设计，接触臂采用高弹性铜合金材质冲压成型，表面做镀金处理降低接触电阻，在电池推入的过程中，接触臂会产生可控的弹性形变，既能保证对电池电极片施加稳定的接触压力，避免设备晃动、振动工况下出现接触瞬断的问题，又能抵消电池仓加工、电池外壳尺寸公差带来的装配偏差，允许电极对接位置存在0.3mm以内的位置偏差而不影响接触可靠性。连接器的基座部分采用耐高温绝缘工程塑料注塑成型，将三路导电接触件完全分隔开，相邻电极之间的爬电距离满足低压直流供电的绝缘要求，即使在潮湿、多尘的工业使用场景下，也不会出现极间短路的问题。

　　在设计思路上，这款连接器的结构完全围绕移动端电池快拆的实际需求展开，没有采用常见的插针插孔式对接结构，而是选用了悬臂式弹性接触臂的结构形式，一方面是因为这种结构的插拔力更平缓，电池推入过程中阻力均匀，不会出现插针结构那种插入瞬间阻力突增的手感问题，用户更换电池时的操作体验更好；另一方面，悬臂接触臂的接触区域是面接触形式，相比点接触的插针结构，有效导电接触面积更大，能承载更大的持续工作电流，同时接触部位的磨损更均匀，能支持更多次的插拔循环，满足工业设备长期使用的寿命要求。基座底部设计了三个贴片式安装引脚，对应PCB板上的焊盘位置，可以直接通过SMT回流焊工艺焊接在设备主板或者电池仓的转接板上，不需要额外的固定螺丝或者卡扣，装配工序更简单，适合批量自动化生产。

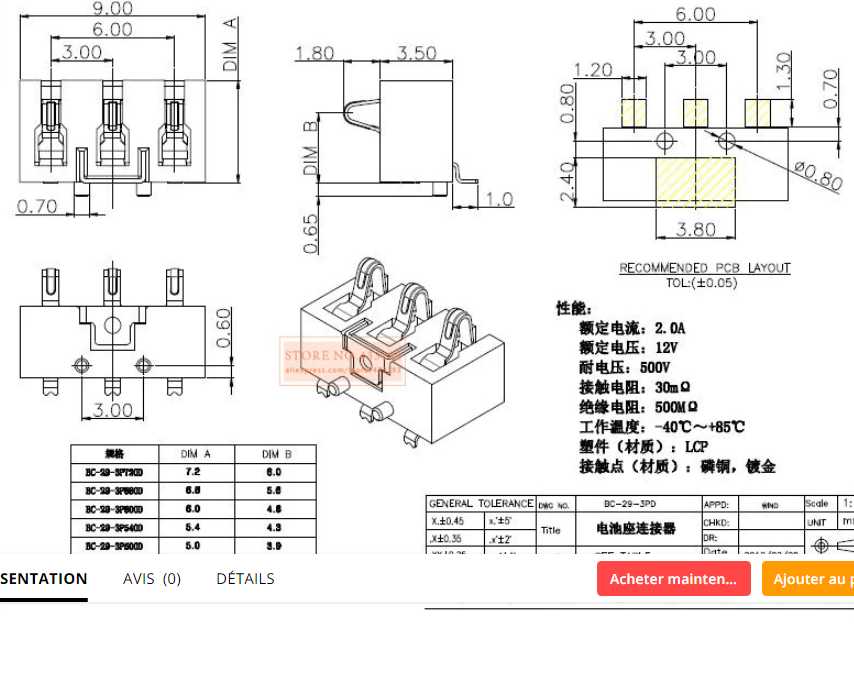

　　从安装边界与尺寸配合来看，这款连接器的整体外形为方块式结构，主体基座的长宽高尺寸适配常见的小型聚合物锂电池、圆柱电池组的端部安装空间，基座的侧壁做了定位倒角，在电池仓内安装时可以快速对准安装槽，避免装反。接触臂的伸出长度经过精确计算，当电池完全推入仓体到位时，接触臂的形变量处于弹性形变的最优区间，既不会因为形变量过小导致接触压力不足，也不会因为形变量过大超过材料的屈服极限，导致接触臂产生永久变形失去弹性。基座底部的定位柱与PCB板上的定位孔配合，焊接时可以精准固定连接器的位置，避免过炉时出现偏移导致焊接不良。连接器的前端开口做了导向斜面，电池推入时即使存在小幅的位置偏差，也能顺着斜面滑入正确的对接位置，降低电池安装的对位难度，即使是戴手套操作的工业场景下，也能顺利完成电池的安装。

　　在实际选型使用时，需要注意该连接器的接触臂弹力参数匹配对应的电池电极厚度，过厚的电极会导致插拔力过大、接触臂过载变形，过薄的电极则会导致接触压力不足、接触电阻过大。同时在PCB布局时，连接器周边需要留出足够的避让空间，避免周边元件干涉接触臂的弹性形变空间，焊接过程中要控制回流焊的温度曲线，避免高温导致基座塑料变形，影响接触件的位置精度。这类弹性接触式的电池连接器，相比传统的导线焊接、螺丝压接的电池连接方式，在装配效率、接触可靠性、维护便捷性上都有明显优势，是目前便携式电子设备、可拆卸供电模块中电池连接结构的主流选型方向，在结构设计时充分考虑了材料特性、装配公差、使用工况等多维度的工程因素，能覆盖绝大多数低压直流移动供电场景的连接需求。
