Sabvoton控制器蓝牙适配器固定安装支架

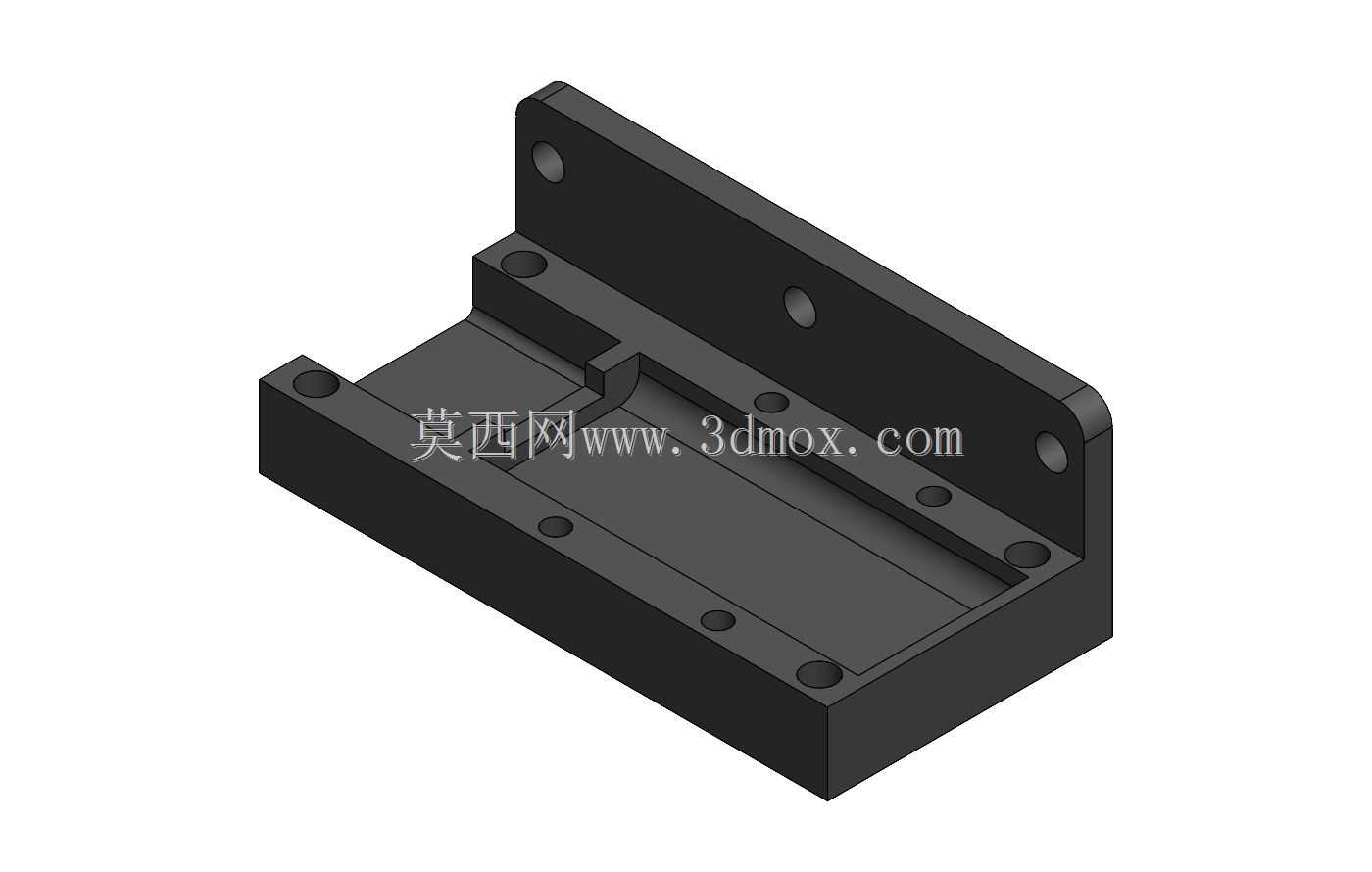

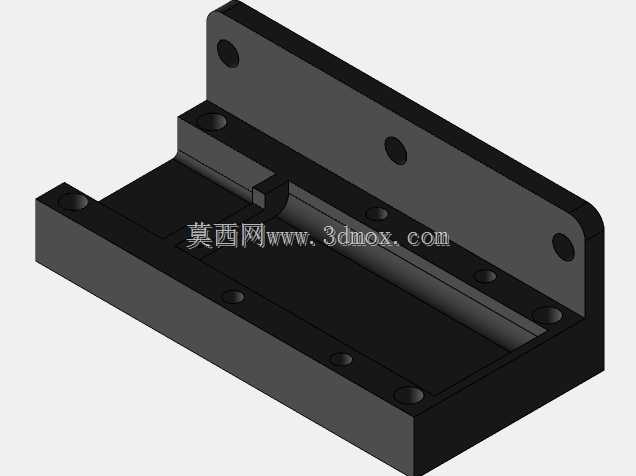

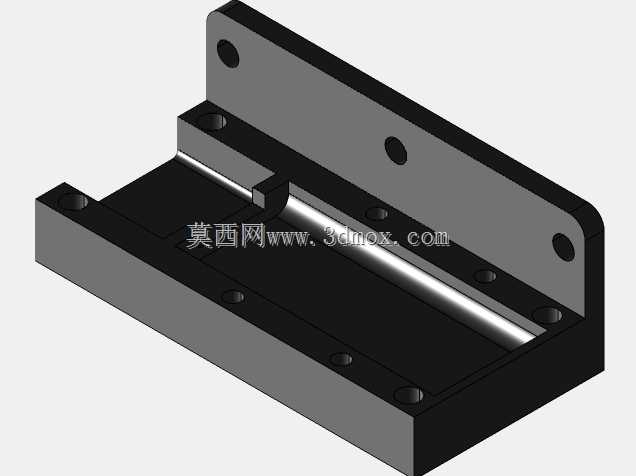

　　在电动两轮车改装、小型电控系统调试的现场场景里，Sabvoton控制器作为常用的正弦波控制单元，其配套的蓝牙调试适配器经常面临安装固定的痛点——很多改装场景下适配器直接悬空甩线，不仅容易受震动松脱USB接口，还会在车辆行驶或者设备搬运过程中剐蹭周边线束、结构件，甚至因为长期震动导致接口虚接，出现调试断连、参数读取失败的问题。这款支架的设计初衷，就是解决这类蓝牙适配器的可靠固定问题，让调试配件和控制器本体形成稳定的安装整体，减少现场使用的故障点。从结构设计逻辑来看，这款支架采用L型一体式承载结构，垂直立面设置了多组安装孔位，可直接适配Sabvoton控制器侧面的预留安装螺孔，不需要额外在控制器壳体上打孔攻丝，

　　避免破坏控制器的原有密封结构与壳体强度；水平承载面做了围边式卡槽设计，卡槽的内轮廓尺寸完全匹配对应型号USB-A接口蓝牙加密狗的外形尺寸，适配器推入卡槽后可以实现周向限位，不会因为设备运行的震动出现横向、纵向的窜动，同时卡槽底部预留了USB接口的走线避让空间，不会挤压适配器的连接线缆，保证接口插接到位后没有额外的应力拉扯。考虑到实际使用场景多为户外骑行、车间设备调试这类存在持续震动的环境，支架的安装孔位做了沉头设计，紧固螺丝安装后螺丝头不会突出支架表面，既避免了螺丝剐蹭周边线束，也能让支架和控制器安装面完全贴合，不会出现安装间隙导致的固定松动。垂直立面上的孔位采用了等间距排布设计，除了适配控制器的标准安装位，

　　也预留了1-2组备用孔位，应对不同批次控制器壳体安装孔位的微小公差，降低现场安装的适配难度。水平承载面的围边高度做了针对性优化，高度刚好覆盖适配器侧面的防滑棱位置，既可以保证适配器卡入后不会脱出，又不会遮挡适配器表面的状态指示灯，现场调试时不需要拆下支架就能直接观察蓝牙连接的指示灯状态，判断配对情况。从安装边界来看，支架整体外轮廓没有超出控制器的侧面安装边界，安装后不会和控制器周边的线束槽、散热鳍片产生干涉，水平承载面的底部和控制器壳体表面预留了2mm的间隙，避免支架直接贴住控制器壳体影响控制器的表面散热，毕竟控制器在大电流输出工况下壳体温度会明显升高，预留的空气间隙可以减少热量直接传递到蓝牙适配器上，

　　延长适配器内部电子元件的使用寿命。支架的所有棱边都做了R1.5的圆角倒钝处理，没有尖锐的飞边棱角，现场安装操作时不会划伤手部，也不会割破周边的线束绝缘层，符合电控配件安装的安全设计要求。卡槽的入口端做了微小的导向倒角，适配器安装时不需要精准对位就能顺着倒角滑入卡槽，降低现场安装的操作难度，哪怕是在光线不好的车底、设备夹层位置，也能快速完成适配器的装卡。这款支架适配的是带USB-A插口的Sabvoton专用蓝牙加密狗，这类加密狗主要用于控制器的参数调试、固件升级、运行状态实时读取，固定之后可以实现蓝牙连接的长期稳定，不需要每次调试的时候临时找地方插适配器，也避免了适配器随意放置导致的丢失、磕碰损坏问题。对于经常做电动车辆电控改装、小型传动设备电控调试的从业者来说，这类看似不起眼的固定支架，实际上能大幅减少现场调试的琐碎麻烦，避免因为配件固定不可靠导致的反复排查故障问题，结构上没有多余的复杂设计，所有的结构特征都围绕可靠固定、安装便捷、不干涉原有设备功能这几个核心需求展开，没有冗余的装饰性结构，完全是面向实际使用场景的功能性设计。
