CSWPA技能考核用组合式实体练习构件

　　在机械设计技能考核与日常建模实训场景中，这类组合式实体构件是SolidWorks高级认证（CSWPA）实操环节的核心考核载体，主要用于检验建模者对多特征组合、几何约束匹配、实体布尔运算的综合把控能力，区别于常规量产工业零件，这类练习构件的几何特征完全贴合考核考点设置，没有冗余的工艺倒角、安装螺纹等量产细节，所有轮廓、曲面、衔接结构都精准对应建模指令的应用场景。从实际使用场景来看，这类构件不会直接投入工业生产线装配，而是作为建模练习的靶标对象，帮助从业者熟练掌握拉伸、切除、圆角、曲面缝合等核心建模指令的配合逻辑，很多刚接触三维建模的新人容易在这类多特征衔接的构件上出错，比如平面与圆弧面的相切约束不到位、

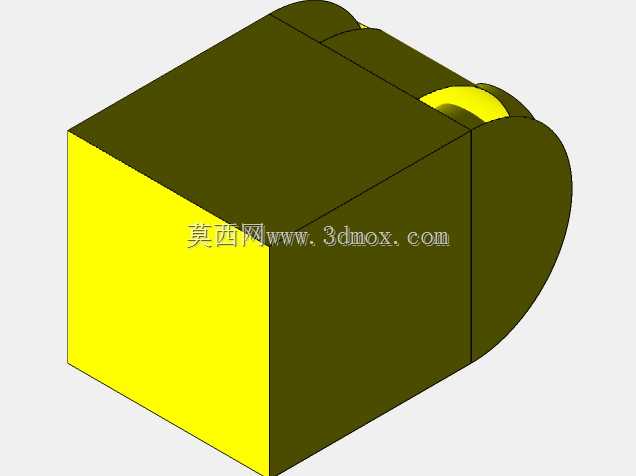

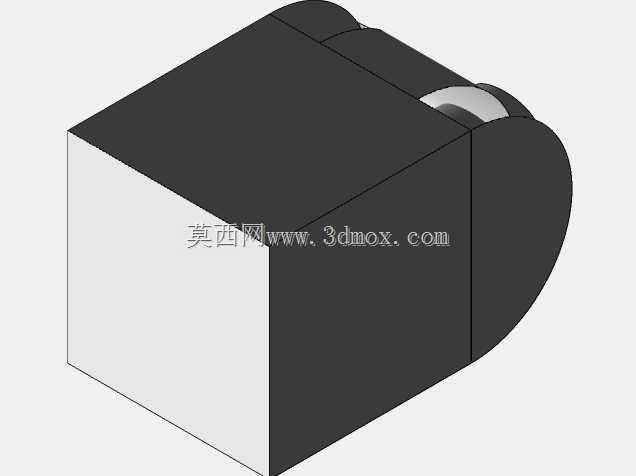

　　不同拉伸深度的实体合并出现拓扑错误、对称特征的镜像基准选择偏差等问题，都是这类练习构件重点暴露的技能短板。从设计思路上看，这个构件采用了立方体基体与半圆柱端盖的组合结构，左侧保留完整的正方形平面作为建模基准面，方便练习者从正交视角开始第一步的草图绘制，右侧的半圆柱曲面并非简单的拉伸圆柱，而是带有阶梯式的圆弧过渡，中间还嵌入了半环形的凸台结构，这种设计是为了考核练习者对曲面拉伸、基准面偏移、特征阵列的综合运用能力，很多人在处理中间半环结构时，容易忽略环面与两侧圆柱面的相切关系，导致最终实体出现碎面或者无法抽壳的问题。从外形尺寸与安装边界来看，这类练习构件的尺寸设置完全贴合CSWPA考核的标准参数区间，立方体基体的边长、半圆柱的半径、

　　半环凸台的高度都有严格的几何约束关系，练习者在建模时不能随意更改尺寸比例，必须按照给定的工程图参数完成全约束建模，否则后续的质量属性计算、装配干涉检查环节就会出现偏差，这也是考核中非常看重的尺寸严谨性要求。在日常的建模实训中，这类构件还可以作为自定义特征的练习载体，比如练习者可以在完成基础建模后，尝试添加不同的配置参数，生成不同尺寸比例的衍生构件，或者对构件进行有限元分析的前置处理，练习网格划分、约束添加的基础操作，虽然它没有实际的工业装配用途，但它覆盖的建模技能点完全可以迁移到真实的传感器外壳、小型设备端盖、机械防护块等工业零件的设计工作中，很多企业在招聘结构设计岗位时，也会采用类似的组合实体作为上机考核题目，

　　用来快速筛选出建模逻辑清晰、指令运用熟练的候选人。从几何结构的细节来看，这个构件的立方体部分与半圆柱部分的衔接处采用了零间隙的实体合并，没有预留装配缝隙，这就要求练习者在绘制草图时必须保证两个轮廓的共线约束，不能出现线与线之间的微小间隙，否则后续的实体拉伸会出现薄壁错误，右侧半圆柱端的分层圆弧结构，每一层的圆弧圆心都在同一条中心轴线上，这种同轴度的约束要求也是考核的重点，很多新手在绘制多层圆弧时容易出现圆心偏移，导致最终的实体出现偏心的问题，直接影响后续的质量计算结果。另外，构件中间的半环形凸台，其内外径的差值、凸台的突出高度都和立方体的边长存在固定的比例关系，这种比例设置是为了考核练习者对方程式驱动尺寸的掌握能力，熟练的建模者可以通过添加全局变量的方式，让所有尺寸跟随基体边长自动更新，而不需要逐个修改尺寸参数，这种参数化建模的思路也是CSWPA认证重点考察的核心能力之一。
