汽车发动机排气歧管结构三维设计

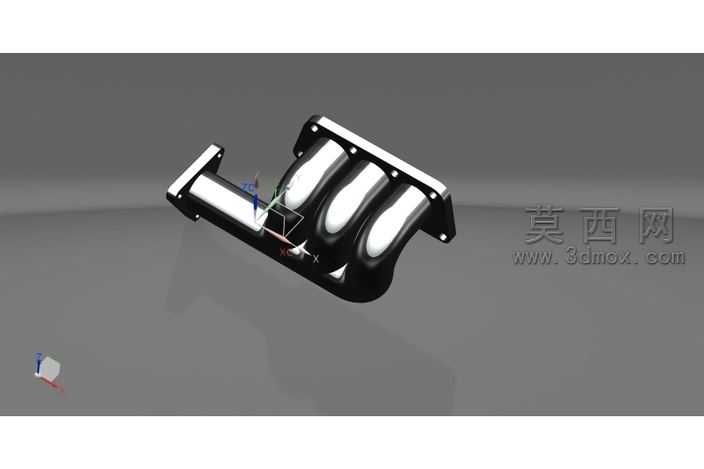

本排气歧管三维模型采用NX软件完成全参数化建模，整体建模过程严格遵循汽车发动机排气系统的实际工况需求进行结构设计。模型主体采用一体成型的分支管路结构，共设置三路独立的排气支管与一端的汇总管路，各支管的弯曲弧度经过平滑过渡处理，避免气流在管路内部形成紊流与阻滞，有效降低排气阻力。建模过程中对法兰安装面进行了精细化处理，法兰盘上的安装孔位按照标准螺栓规格进行参数化定位，孔位边缘做了倒角处理，既保证安装时的定位精度，也避免应力集中导致的法兰变形。管路的壁厚设计均匀一致，内外壁均做了光滑曲面处理，还原了真实金属铸件的表面质感，渲染阶段采用哑光耐高温合金材质，搭配环境光遮蔽效果，清晰呈现出管路的曲面过渡与结构层次。设计过程中充分考虑了排气歧管的安装适配性，支管的排布角度与发动机缸体的排气口位置一一对应，汇总端的连接结构可直接对接下游排气净化装置，整体结构紧凑，在有限的发动机舱空间内实现了最优的管路走向布局。模型的各部分结构均做了可编辑的参数化关联，后续可根据不同排量的发动机需求，快速调整支管长度、管径以及法兰安装尺寸，大幅提升同系列产品的设计迭代效率。渲染输出的效果图多角度展示了模型的结构细节，包括法兰安装面的平整度、支管的弯曲曲率、各管路交汇处的过渡结构，完整还原了排气歧管作为发动机核心排气部件的结构特征，可用于产品结构验证、装配模拟以及教学演示等多种场景。
