定制内啮合蜗轮传动结构三维数模

项目分类:齿轮 发布时间:2022-03-03 ID:571237
  • 定制内啮合蜗轮传动结构三维数模
  • 定制内啮合蜗轮传动结构三维数模
  • 定制内啮合蜗轮传动结构三维数模
  • 定制内啮合蜗轮传动结构三维数模
  • 定制内啮合蜗轮传动结构三维数模
  • 定制内啮合蜗轮传动结构三维数模

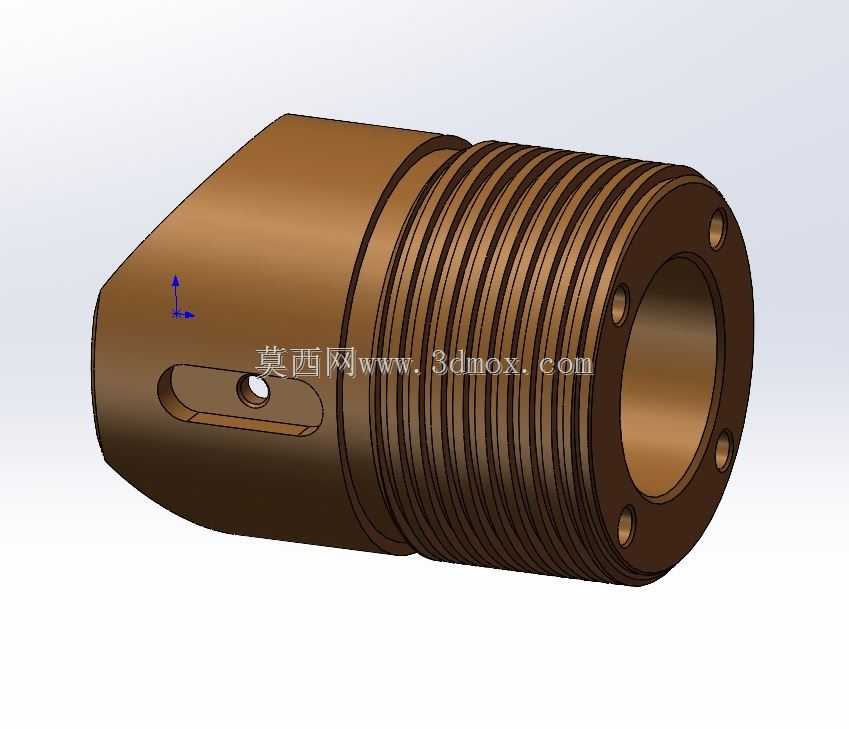

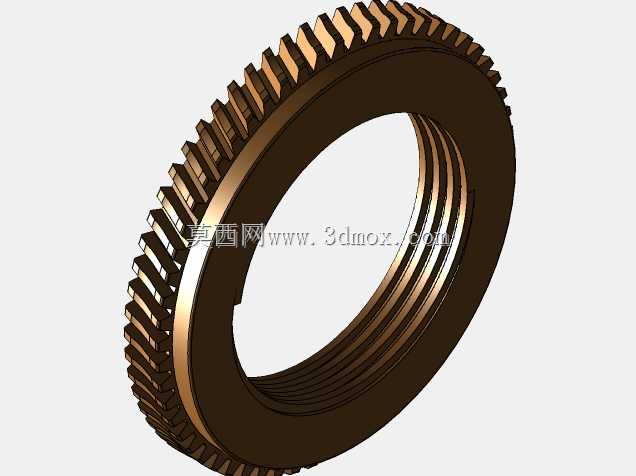

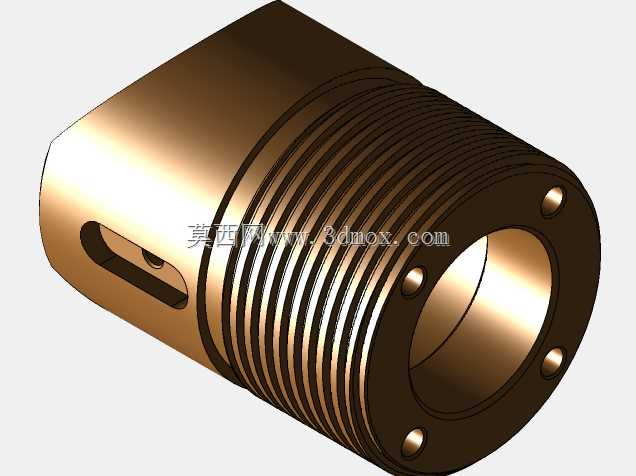

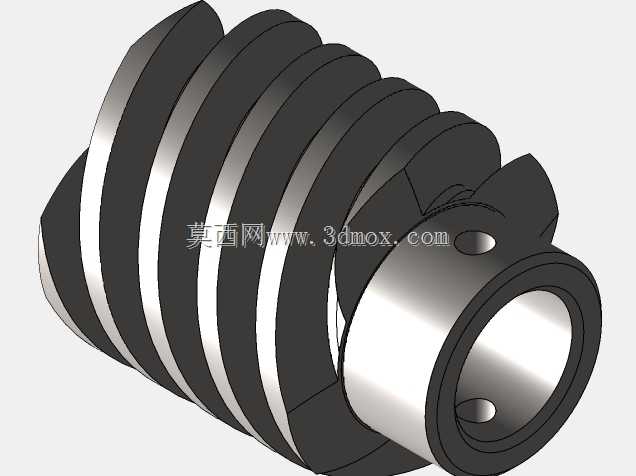

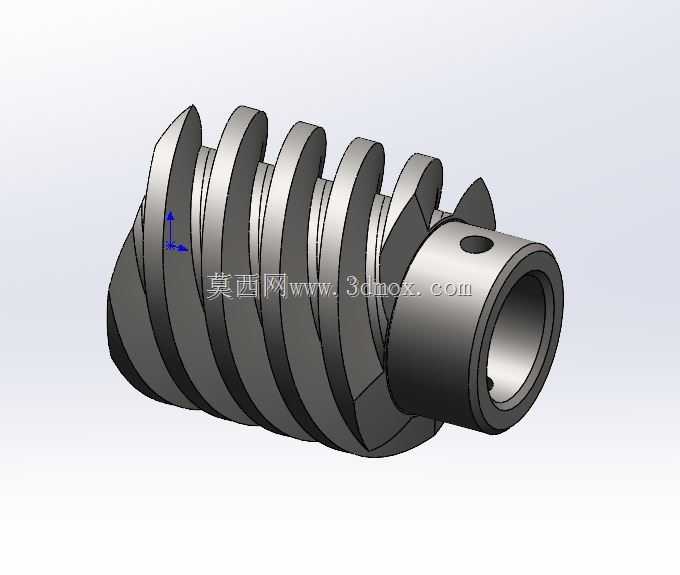

  在小空间大传动比的传动场景里,常规圆柱齿轮副往往需要多级排布才能满足减速比要求,不仅会挤占设备内部的安装空间,还会因为传动链过长带来累计间隙、传动效率折损的问题,这类场景下蜗轮蜗杆传动的优势就会凸显出来。这次的蜗轮结构是针对特定小载荷传动场景定制的内啮合配套蜗轮,和常规外啮合蜗轮的安装逻辑有明显区别,设计之初就考虑了和配套蜗杆的啮合包角、齿面接触应力分布,避免小载荷工况下出现齿面偏磨、传动卡滞的问题。

  从实际应用场景来看,这类定制蜗轮多用于仪器仪表内部的微调传动机构、小型传感器的角度调节传动单元,这类场景对传动回差有一定要求,但传递的扭矩普遍不大,不需要采用重型蜗轮的锡青铜耐磨材质搭配钢制轮芯的分体结构,整体采用一体化成型结构即可满足使用强度要求,同时还能简化装配流程,减少零件数量带来的累计公差。齿形设计阶段没有直接套用标准蜗轮的齿廓参数,而是结合配套蜗杆的实际齿形做了适配修形,齿向方向做了微量的鼓形修缘,抵消安装时的微小同轴度误差带来的啮合异响,即使安装时存在0.02mm以内的轴系偏移,也能保证齿面接触面积维持在合理区间,不会出现边缘接触导致的早期磨损。

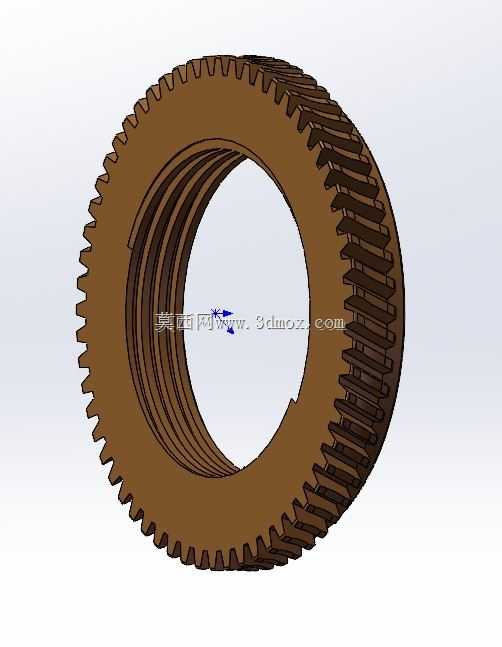

  外形尺寸方面,蜗轮的外圆齿顶圆根据配套安装腔的内径做了限位设计,外齿的齿顶圆和安装腔内壁保留0.3mm的间隙,既避免转动时出现剐蹭,又能限制蜗轮的径向窜动,不需要额外加装径向限位轴承,进一步压缩了轴向安装空间。内孔部分设计了三段式的阶梯定位结构,最内侧的细牙螺纹段用于和输出轴的螺纹段锁紧,中间的光孔段和输出轴的定位轴颈做间隙配合,保证同轴度,外侧的缺口卡槽用于和输出轴上的定位销配合,传递扭矩的同时防止螺纹连接出现松脱回转,这种复合连接结构比单纯的键连接占用的径向空间更小,适合小直径轴系的传动连接。

  设计过程中特意校核了不同啮合位置的滑动速度,因为是定制蜗杆配套的蜗轮,齿面滑动速度比标准蜗轮副更低,所以齿面粗糙度要求控制在Ra1.6即可满足润滑要求,不需要做更高等级的表面处理,日常使用时填充少量润滑脂就能保证长期运行无明显磨损。齿根部分做了R0.2的圆角过渡,避免热处理或者长期载荷下出现应力集中导致的断齿问题,虽然是小载荷传动件,但基础的结构强度冗余还是保留了1.5倍的安全系数,应对偶尔的冲击载荷也不会出现结构损坏。

  安装边界上,蜗轮的轴向厚度根据配套腔体的轴向尺寸做了匹配,两端面和腔体侧壁的间隙控制在0.1mm,配合腔体上的挡圈槽就能实现轴向限位,不需要额外加工轴肩或者加装轴套,装配时只需要将蜗轮对准腔体内的定位位置,和蜗杆啮合到位后,穿入输出轴锁紧即可,装配步骤非常简洁,适合批量仪器仪表的装配流水线作业,能有效减少单台产品的装配工时。和常规标准蜗轮相比,这款定制结构没有多余的工艺凸台、减重孔等结构,整体结构非常紧凑,所有结构特征都服务于传动、定位、连接的核心功能,没有冗余设计,在满足使用要求的前提下最大限度压缩了零件体积,适配小型精密设备的内部空间限制。

  实际啮合测试时,这款蜗轮和配套蜗杆的传动回差能控制在15弧分以内,满足仪器仪表微调的精度要求,传动过程中没有明显的卡顿和异响,正反向切换时的空程量也在设计允许范围内,不需要额外增加消隙结构就能满足使用需求,对于小载荷精密传动场景来说,这种高度适配的定制蜗轮比选用标准件的综合成本更低,空间利用率更高。
